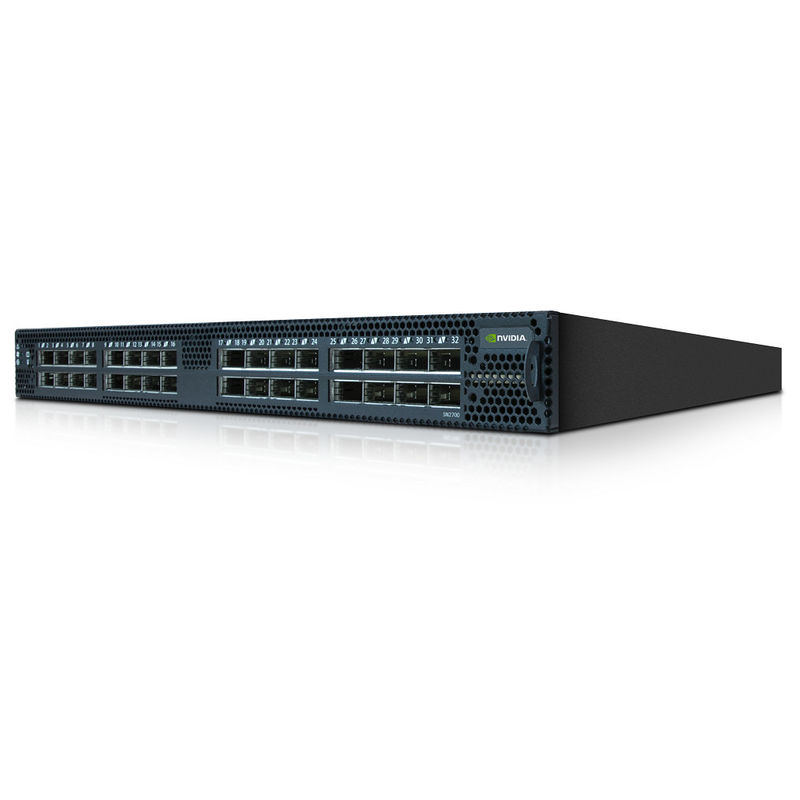

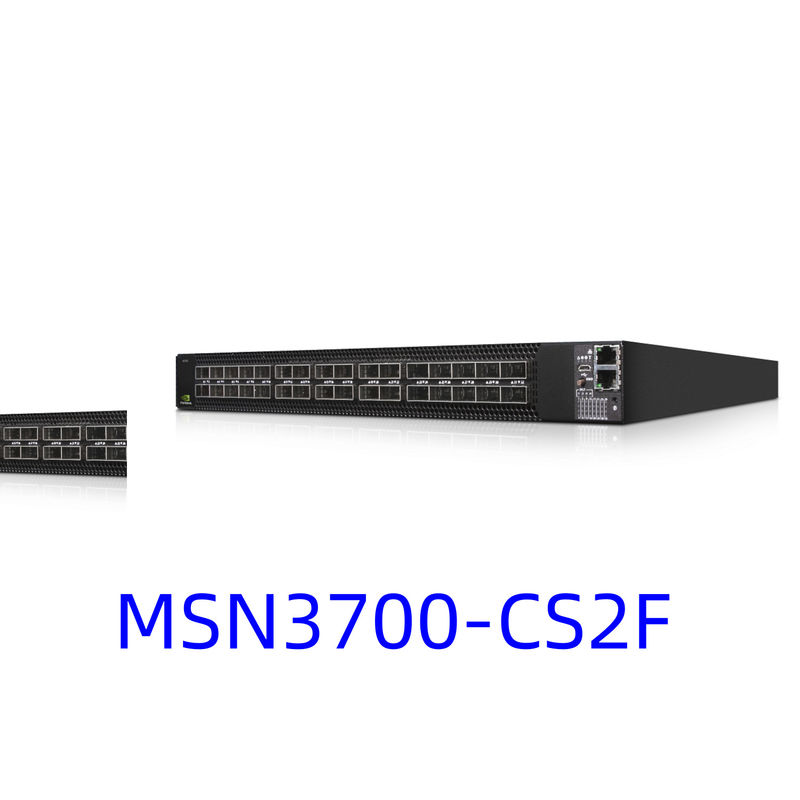

NVIDIA 스펙트럼 SN3000 MSN3700-CS2F: 고밀도 100GbE 오픈 네트워크 스위치

1제품 개요

MSN3700-CS2F는 NVIDIA의 스펙트럼 SN3000 시리즈의 1U 형식 인자 네트워크 스위치입니다.10/25GbE 서버 연결을 위해 포트를 분할할 수 있는 유연성을 갖춘 100GbE 연결 32개의 포트를 제공합니다.스펙트럼-2 ASIC 아키텍처에 기반을 둔이 개방형 이더넷 스위치는 6.4Tb/s의 차단되지 않는 처리량을 제공하여 현대 데이터 센터의 척추 및 잎 배포에 이상적인 솔루션입니다.NVIDIA Onyx를 포함한 여러 운영 체제를 지원합니다, 이 네트워크 스위치는 클라우드, 기업 및 고성능 컴퓨팅 환경에서 비교할 수 없는 유연성과 성능을 제공합니다.

2주요 특징

• 100GbE, 50GbE, 40GbE 및 25GbE 속도를 지원하는 32 x QSFP28 포트
• 128 x 10/25GbE 연결까지 지원할 수 있는 포트 분할 기능
• 6.4Tb/s 스위칭 용량, 초당 4.76억 개의 패킷 전송 속도
• 일관성 있는 425ns 지연시간으로 커트-투어 스위칭
• 파업 흡수를 위한 42MB 완전 공유 패킷 버퍼
• N+1 팬 리던스와 함께 듀얼 핫스변이 가능한 전원 공급 장치 (AC)
• NVIDIA Onyx 네트워크 운영 체제와 미리 설치

3첨단 기술

SN3000 시리즈는 NVIDIA의 스펙트럼-2 ASIC를 통합하여 다음과 같은 기능을 지원합니다.

• RoCE (GPU 직통 네트워킹을 위한 컨버지드 이더넷 (Converged Ethernet) 상의 RDMA)
• 하드웨어 가속으로 VXLAN 라우팅 및 브리딩
• What Just Happened (WJH) 기술로 첨단 텔레메트리
• 실시간 모니터링을 위한 범위 내 네트워크 텔레메트리 (INT)
• 심층 패킷 검사 (최고 512 바이트) 를 가진 프로그래밍 가능한 파이프라인
• 네트워크 운영 체제 유연성을 위한 ONIE를 포함한 오픈 이더넷 표준

4운영 구조

MSN3700-CS2F는 모든 포트에서 메모리를 동적으로 할당하여 공정한 대역폭 분포를 보장하고 헤드 오브 라인 차단을 방지하는 완전히 공유 된 패킷 버퍼 아키텍처를 사용합니다.스위치는 절단 모드에서 작동, 헤더가 처리 된 즉시 전체 프레임을 저장하지 않고 패킷을 전달합니다. 이 접근법은 라인 레이트 성능을 유지하면서 지연 시간을 최소화합니다.스펙트럼-2 ASIC는 단일 패스에서 패킷을 처리, VXLAN 라우팅과 네트워크 주소 번역과 같은 복잡한 작업에도.

5배포 시나리오

• 100GbE 섬유 연결을 지원하는 데이터 센터 척추층
• 25GbE 서버 연결을 위한 고밀도 잎 스위치
• NVIDIA GPUDirect에 대한 RoCE 지원으로 AI/ML 클러스터 네트워킹
• VXLAN 오버레이 네트워크와 함께 클라우드 인프라
• NVMe over Fabrics (NVMe-oF) 지원으로 저장 직물
• 낮은 지연시간과 높은 처리량을 필요로 하는 금융 거래 네트워크

6기술 사양

7경쟁적 장점

• 1U 폼 팩터에서 산업 선도적인 포트 밀도
• 완전히 공유된 패킷 버퍼는 공정한 대역폭 할당을 보장합니다.
• 첨단 원격 측정 기능으로 해상도의 평균 시간이 줄입니다
• 오픈 이더넷 설계는 공급자 로크인 방지
• 경쟁사보다 10배 더 많은 터널로 우수한 VXLAN 규모
• 유연한 포트 속도는 1GbE에서 100GbE까지
• GPU 직접 작업 부하에 대한 포괄적인 RoCE 지원

8서비스 및 지원

MSN3700-CS2F는 표준 1 년 한정 하드웨어 보증과 14 일 회수와 함께 제공됩니다. 옵션 프리미엄 지원 서비스에는 다음 일 사전 교체,4시간 테크니커 발송, 원격 기술 지원. NVIDIA는 네트워크 인프라의 설계, 구현 및 최적화에 대한 전문 서비스를 제공합니다.

9자주 묻는 질문

Q: 이 스위치는 다른 네트워크 운영 체제와 함께 사용할 수 있습니까?
A: 네, NVIDIA Onyx와 미리 설치되어 있지만, 스위치는 Cumulus Linux와 SONIC을 포함한 모든 ONIE 호환 네트워크 운영 체제를 지원합니다.

Q: 어떤 종류의 트랜시버와 케이블이 지원됩니까?
A: 스위치는 100GbE SR4, LR4, CWDM4, PSM4 광학 등 다양한 DAC, AOC 및 광섬유 트랜시버를 지원합니다.

Q: 스위치는 RoCE 배포에 적합합니까?
A: 네, 스펙트럼-2 ASIC는 혼잡 제어 및 교통 격리 기능과 함께 강력한 RoCE 지원을 제공합니다.

Q: 스위치의 전력 소모량은 얼마입니까?
A: 전형적인 전력 소비량은 포트 구성과 사용에 따라 최대 400W의 소비량으로 300W입니다.

10설치 및 운영 설명서

• 스위치 주위에 공기 흐름에 대한 적절한 공백을 보장
• 배포하기 전에 트랜시버와 케이블의 호환성을 확인
• 지정된 환경 조건 (0°C~40°C, 5~85%의 습도) 에서 작동
• 설치 중에 적절한 ESD 예방 조치를 따르십시오.
• CB, CE, cTUVus 및 CU를 포함한 안전 표준을 준수합니다.
• EMC 준수에는 FCC, ICES, RCM 및 VCCI 인증이 포함됩니다.
