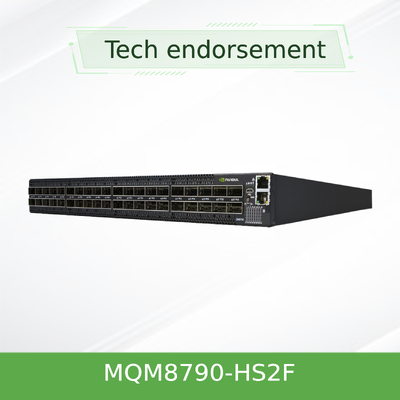

NVIDIA 퀀텀 MQM8790-HS2F 200G 인피니밴드 스위치 40 포트 관리되지 않은 200Gb/s 멜라녹스 대체

엔비디아 퀀텀 MQM8790-HS2F 200Gb/s 인피니밴드 스마트 스위치

HPC, 인공지능,40포트 200G 비 차단 스위치로 네트워크 내 컴퓨팅과 이중 밀도 100G 스플리싱을 통합한 클라우드 인프라.

• 40 QSFP56 포트 200Gb/s로 작동하거나 80 x 100Gb/s 포트로 분할
• 16 Tb/s까지의 집적 스위치 용량 (블록하지 않는)
• 집단 커뮤니케이션 가속화를 위한 통합 SHARP 기술
• 관리되지 않은 SKU (MQM8790-HS2F) x86 듀얼 코어 Broadwell CPU 및 2000 노드까지의 온보드 서브넷 관리자 지원
• P2C 공기 흐름, 1+1 리던던트 전원 공급, 1U 표준 깊이, ConnectX-6 및 이전 세대 어댑터와 후향 호환

특징

• 고밀도 200G 직물:40개의 QSFP56 포트 각각 200Gb/s를 제공하며, 전방향 대역폭을 갖는다.
• 항구 분할 유연성:200G 포트를 독립적인 100G 포트 두 개로 변환합니다. 이중 밀도 ToR 배포에 이상적입니다.
• NVIDIA SHARP 기술:하드웨어 기반의 네트워크 내 컴퓨팅으로 MPI, NCCL, SHMEM 집단에 대한 부하를 풀고 가속화합니다.
• 고급 아키텍처 지원:패트 트리, 드래곤 플라이+, 다차원 토러스, 그리고 혼잡 없는 직물을 위한 적응성 로팅
• 에너지 효율성 설계:80 플러스 골드 인증, 포트 이용과 함께 파워 스케일, RoHS 컴플라이언스

기술 및 표준

NVIDIA 퀀텀 인피니밴드 아키텍처를 기반으로 MQM8790-HS2F는확장 가능한 계층적 집계 및 감소 프로토콜 (SHARP)스위치 조직 내부에서 데이터 감축을 수행합니다. 정적 및 적응적 라우팅, QoS 및 혼잡 통제를 지원합니다.스위치는 200G/100G HDR/HDR100 InfiniBand와 완전히 호환되며 FDR/EDR과 역동 호환됩니다., 기존 데이터 센터에 원활한 통합을 보장합니다. x86 관리 플레인은 MLNX-OS (관리되지 않은 버전은 외부 UFM 또는 OpenSM에 의존합니다.) 를 실행합니다.

작동 원칙: 네트워크 컴퓨팅

단순히 패킷을 전달하는 전통적인 스위치와 달리, MQM8790-HS2F는 네트워크를 통과하는 동안 데이터를 처리합니다.스위치 하드웨어는 전선 속도에 데이터를 집계하거나 감소시킵니다.이것은 여러 엔드포인트 전송을 제거하고, 인공지능 훈련 및 HPC 시뮬레이션에 대한 지연 시간을 크게 줄입니다. 내장된 x86 프로세서는 직물 초기화와 토폴로지 발견을 관리합니다.데이터 가속도는 전용 실리콘에서 발생합니다..

응용 프로그램 및 배포

• 하이퍼스케일 AI 클러스터:낮은 지연 시간을 필요로 하는 큰 모델의 병행 훈련
• 고성능 컴퓨팅 (HPC):MPI 기반의 시뮬레이션, 날씨, 유전체학, 물리학
• 이중 밀도 톱 오브 래크 (ToR):밀도가 높은 서버 연결을 위해 100G로 포트를 분리합니다.
• 클라우드 & 스토리지:NVMe-oF를 InfiniBand를 통해, 높은 처리량 저장 백엔드.
• 연구 및 교육:캠퍼스 슈퍼 컴퓨팅 센터의 척추입니다.

기술 사양 및 주문 옵션

참고: 모든 모델에는 x86 듀얼 코어 브로드웰 CPU, 8GB 메모리, 1x RJ45, 1x 콘솔, 1x 마이크로 USB가 포함되어 있습니다. 2 PSU와 무게: ~12.48kg. 케이블: QSFP56 수동 / 구리 / 활성 광학.

장점 및 차별점

• 기존 100G 스위치와 비교하면네이티브 200G 포트와 포트 스플리싱은 라디크스를 두 배로 증가시키고 네트워크 레벨을 줄이고 CAPEX를 낮추는 효과를 제공합니다.
• 통합된 SHARP:표준 스위치와 달리 MQM8790-HS2F는 하드웨어에서 집단 작업을 가속화하여 작업 완료 시간을 최대 10배로 줄입니다.
• 에너지 및 공간 효율성:최대 16Tb/s의 처리량으로 1U 형식 요소는 경쟁 솔루션보다 Gb 당 더 적은 전력을 소비합니다. ENERGY STAR 인증.
• 생태계의 역환용성:ConnectX-4/5/6 네트워크 카드와 기존 케이블로 원활한 작동.

서비스 및 지원

우리는 24/7 기술 컨설팅, RMA 보증 처리 및 현장 문제 해결 조정. 우리의 팀은 토폴로지 디자인에 도움을줍니다.펌웨어 호환성 검사, 및 기존 인피니밴드 직물과의 통합. 모든 단위는 최소 1 년 보증 (확장 가능) 을 가지고 있습니다. 우리의 10M + 재고에서 24-48 시간 이내에 주문 배송.

자주 묻는 질문 (FAQ)

Q: MQM8790-HS2F는 Mellanox ConnectX-6와 같은 표준 네트워크 카드와 호환됩니까?

A:네, 그것은 후퇴 호환 모드에서 ConnectX-6 네트워크 카드 (200G/100G) 및 이전 세대 (ConnectX-5, ConnectX-4) 와 완전히 호환됩니다. 최적의 성능을 위해,HDR 또는 HDR100을 지원하는 네트워크 카드로 사용.

Q: 외부 컨트롤러 없이 이 스위치를 조작할 수 있나요?

A:MQM8790-HS2F는 관리되지 않은 스위치입니다. 그러나 상자 하위 네트워크 관리자를 포함하여 최대 2000 개의 노드의 조직을 상자 밖으로 가져올 수 있습니다. 고급 모니터링 및 관리를 위해NVIDIA UFM 또는 OpenSM가 권장됩니다..

Q: 100G로 포트 분할은 기술적으로 어떻게 작동합니까?

A:각 QSFP56 포트는 4개의 SerDes 레인을 가지고 있다. 포트를 두 개의 독립적인 2레인 인터페이스로 구성함으로써 스위치는 두 개의 분리된 100G 연결을 (스플리터 케이블을 사용하여) 구동할 수 있다.이것은 100G 엔드포인트에 대한 포트 수를 두 배로 증가시킵니다..

질문: 반부하의 일반적인 전력 소비량은 얼마입니까?

A:스위치는 포트가 사용되지 않을 때 동적으로 전력을 줄입니다. 50% 사용량에서 일반적인 전력 소모량은 케이블 유형과 트래픽에 따라 150-180W 정도입니다.

Q: MQM8790-HS2F가 사용하는 공기 흐름 방향은?

A:-HS2F 변종은 P2C (포트 사이드에서 냉각 팬) 에어플로우를 사용한다. 공기 흐름은 포트 사이드에서 들어오고 팬 사이드에서 빠져 나간다. 역 공기 흐름 (C2P) 에 대해서는 MQM8790-HS2R을 주문한다.

주의 사항 및 호환성 참고

• 공기 흐름 방향:랙 냉각 장치가 스위치 모델과 일치하는지 확인하십시오 (MQM8790-HS2F에 대한 P2C, -HS2R에 대한 C2P). 부적절한 공기 흐름은 열 스프로싱을 유발할 수 있습니다.
• 전원 공급:입력 범위 100-127V 또는 200-240V AC. 공급 된 전원 케이블 만 사용하십시오. 과잉에 대해 이중 공급이 권장됩니다.
• 케이블:200G 운영을 위해 QSFP56 수동 구리 ( 최대 3m) 또는 활성 광 모듈을 사용한다. 100G 분할은 QSFP56에서 2xQSFP28 브레이크아웃 케이블을 필요로 한다.
• 운영 환경:온도 0°C~40°C, 습도 10%~85% 응축되지 않습니다. 고도 ≤3200m. EMC CE, FCC, VCCI, ICES, RCMS를 준수합니다.
• 소프트웨어:관리되지 않는 동안 펌웨어 업데이트는 외부 호스트를 통해 수행됩니다. 항상 네트워크 카드 및 서브넷 관리자 버전과 펌웨어 호환성을 확인합니다.
