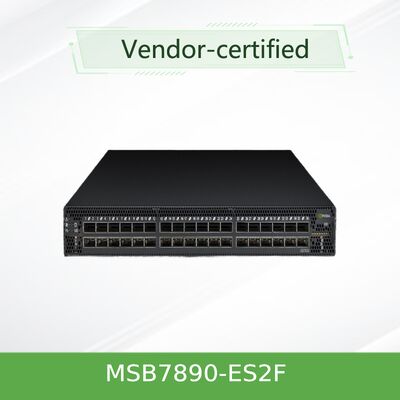

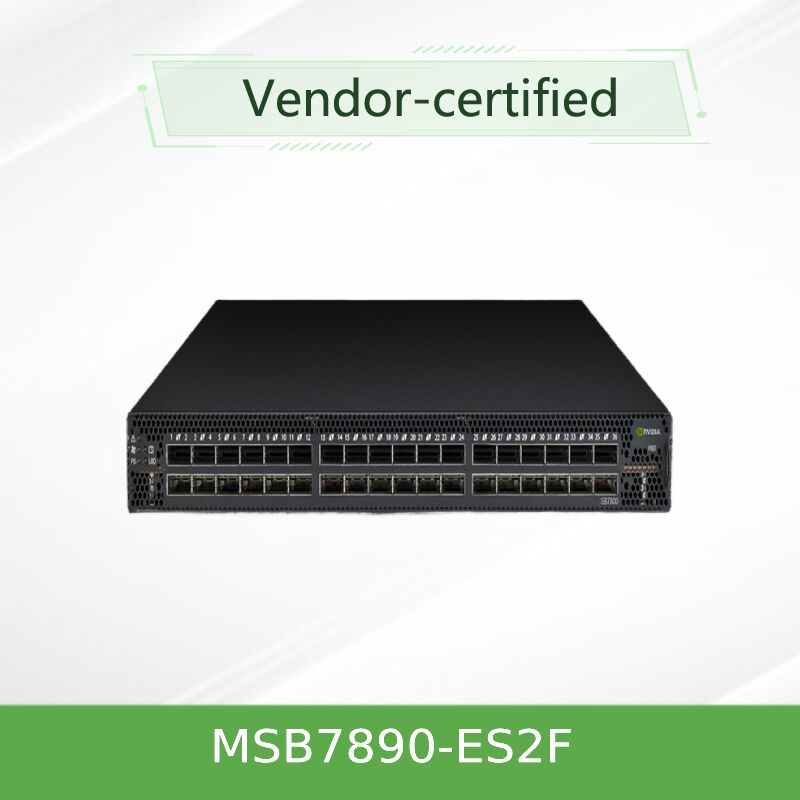

NVIDIA Mellanox MSB7890-ES2F 100G 인피니밴드 스위치 36 포트 7.2Tb/s P2C 공기 흐름 UFM 준비와 함께 관리되지 않은 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MSB7890-ES2F |
| 문서: | MSB7800 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 원본 |
|---|---|---|---|
| 예어: | MSB7890-ES2F 멜라녹스 네트워크 스위치 | 포트 구성: | 36 x QSFP28 (100GB/S EDR 인피니본) |
| 집계 처리량: | 7.2 tb/s | 대기 시간 전환: | 90 나노초 |
| 강조하다: | 100G InfiniBand 관리되지 않은 스위치,36포트 Mellanox 네트워크 스위치,P2C 공기 흐름 기능이 있는 7.2Tb/s InfiniBand 스위치 |
||
제품 설명
고성능 고정 구성 100Gb/s InfiniBand 스마트 스위치 100Gb/s의 36개의 포트를 제공하며 7.2Tb/s의 비 차단 처리량, SHARPTM 네트워크 내 컴퓨팅 가속그리고 초저지연 ◎ 대규모 HPC에서 NVIDIA UFMTM를 통해 중앙화된 직물 관리에 설계되었습니다.인공지능, 기업 데이터 센터.
NVIDIA Mellanox MSB7890-ES2F는 중앙 집중식 조직 관리가 필요한 대규모 데이터 센터 배포를 위해 설계된 관리되지 않은 100Gb/s InfiniBand 스마트 스위치입니다.NVIDIA SB7800 시리즈의 일부, 이 스위치는 포트당 100Gb/s로 작동하는 36개의 QSFP28 포트를 제공하며, 전체 비 차단 처리량은 7.2Tb/s이며 포트 지연시간은 극히 낮다. 관리된 호 (MSB7800) 와는 달리,MSB7890-ES2F는 NVIDIA 유니피드 팩브릭 매니저 (UFMTM) 를 통해 외부 관리에 최적화되어 있습니다., 데이터 센터 운영자가 효율적으로 공급, 모니터링, 문제 해결 및 현대 데이터 센터 조직을 유지 관리 할 수 있도록합니다.
MSB7890-ES2F는 스위치 하드웨어 관리 (펌웨어, 전원 공급 장치,팬들) 는 외부 서브네트 관리자에 의존하면서NVIDIA SHARPTM 네트워크 컴퓨팅 기술을 지원하는 스위치로 CPU에서 네트워크 조직으로 집단 작업을 오프로드하여 MPI와 딥 러닝 워크로드를 극적으로 가속화합니다.MSB7890-ES2F 변종은 P2C (포트에서 힘) 공기 흐름을 갖추고 있습니다., 포트 쪽에서 차가운 공기가 공급되는 데이터 센터 냉각 아키텍처에 적합합니다.
- 포트당 100Gb/s 인피니밴드36 QSFP28 포트, 완전 양방향 대역폭을 제공하며, 차단되지 않는 아키텍처
- 7.2 Tb/s 전체 처리량1U 형식 인 컴팩트한 고밀도 스위치 용량.
- 외부 통제에 대한 관리되지 않은 SKUNVIDIA UFMTM 플랫폼을 통해 중앙 집중식 관리에 최적화; 통일 된 오케스트레이션을 필요로하는 대규모 섬유에 이상적입니다.
- 네트워크 내 컴퓨팅 가속NVIDIA SHARPTM 기술은 CPU에서 스위치 조직에 집단 작업을 할부하여 MPI 운영 시간을 줄이고 귀중한 CPU 자원을 확보합니다.
- UFM 준비NVIDIA 유니파이드 팩브릭 매니저와 원활한 통합을 통해 고급 텔레메트리, 예측 분석 및 수백 또는 수천 개의 스위치에서 자동화된 팩브릭 오케스트레이션을 수행합니다.
- 불필요한 부품 및 열 교환 가능한 부품80 플러스 골드 인증을 받은 1+1 리던스 전원 공급 장치와 최대 가용성을 위해 핫스?? 셰이블 팬 모듈
- 에너지 효율성 설계ATIS 가중량 된 전력 소비는 완전히 가득 찬 시스템에서 122W까지 낮습니다. 동적 전력 확장은 포트가 완전히 사용되지 않을 때 소비를 줄입니다.
- 유연한 냉각 옵션P2C (포트에서 파워) 공기 흐름 구성 (MSB7890-ES2F) 전면에서 후면 냉각.
- 후향 호환성이전 인피니밴드 속도 (EDR, FDR, QDR) 와 원활한 상호 운용성
고성능 컴퓨팅과 인공지능 작업 부하는 최고 애플리케이션 성능을 달성하기 위해 지능형 상호 연결 솔루션을 요구합니다.NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) 기술은 스위치 실리콘에 직접 내장되어 있습니다., 네트워크 내 컴퓨팅을 가능하게하여 CPU에서 스위치 네트워크로 집단 작업을 할부합니다. 이 혁신적인 접근법은 최종 포인트 사이에서 데이터를 여러 번 전송할 필요성을 제거합니다.MPI 운영 시간을 극적으로 줄이고 네트워크를 통과하는 데이터 양을 줄입니다..
모든 감소, 장벽 및 방송과 같은 집단 통신을 가속화함으로써 SHARPTM 기술은 딥 러닝 프레임워크 (NCCL,텐서 플로우, PyTorch) 및 전통적인 HPC 응용 프로그램. 추가 혜택은 통신 처리에 소비하기보다는 계산에 귀중한 CPU 자원을 자유롭게하는 것을 포함합니다.전체적인 애플리케이션 처리량을 높일 수 있습니다..
- 대규모 AI & ML 클러스터-UFM 오케스트레이션으로 수백 또는 수천 개의 노드에서 중앙 집중식 직물 관리 및 텔레메트리를 필요로하는 GPU 기반 시스템
- 하이퍼스케일 데이터 센터Fat-tree, DragonFly + 및 UFM를 통해 관리되는 다차원 토루스 토폴로지는 최대 효율성과 통합 제어를 위해
- 고성능 컴퓨팅 (HPC)연구실, 국가 연구실 및 외부 직물 관리자가 향상된 모니터링 및 자동화 기능을 제공하는 대학.
- 엔터프라이즈 및 클라우드 서비스 제공자- 첨단 텔레메트리 및 예측 분석을 갖춘 여러 스위치 조직에 통일된 제어 평면을 필요로하는 환경
- 중앙 관리와 함께 톱 오프 랙 (ToR)‧ 고밀도 100Gb/s 잎 연결성, 섬유 전체의 가시성 및 자동 조달.
MSB7890-ES2F는 NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7 InfiniBand 어댑터와 블루필드 DPU 가족들과 원활하게 작동합니다.이전 인피니밴드 속도 (EDR) 와 후향 호환성, FDR, QDR), 투자 보호 및 원활한 마이그레이션 경로를 보장합니다. 다른 NVIDIA SB7800 및 퀀텀 시리즈 스위치와 완전히 상호 운용 가능합니다. 관리용으로,스위치는 NVIDIA 유니파이드 팩브릭 매니저 (UFM) 플랫폼을 통해 제어되도록 설계되었습니다., 이는 포괄적인 fabric provisioning, 모니터링 및 예측 문제 해결을 제공하거나 표준을 준수하는 모든 InfiniBand Subnet Manager (OpenSM, 등) 에 의해 관리 될 수 있습니다.운영 체제 지원은 모든 주요 리눅스 배포판 (RHEL) 을 포함합니다., 우분투, 로키 리눅스, SuSE) 및 InfiniBand 스택을 가진 윈도우 서버.
| 매개 변수 | 세부 사항 |
|---|---|
| 모델 번호 | MSB7890-ES2F |
| 포트 및 속도 | 36 QSFP28 포트, 포트당 100Gb/s |
| 전체 처리량 | 7.2 Tb/s 비 차단 |
| 잠정 전환 | 극저 (유례적으로 130nm 이하) |
| 관리 | 관리되지 않은 NVIDIA UFMTM 또는 OpenSM를 통한 외부 관리; 탑재된 인텔 셀레론 1047UE 듀얼 코어 CPU, 4GB DDR3 RAM, 차체 하드웨어 관리에 필요한 16GB SSD |

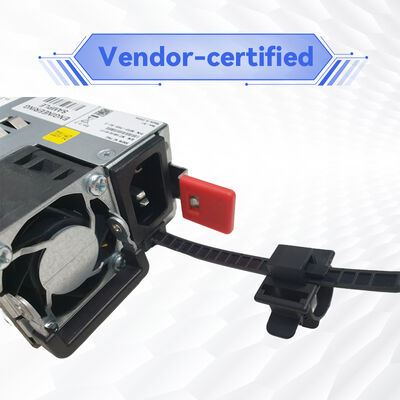

| 전원 공급 | 1+1 리던던트 핫스워플, 100‐127VAC / 200‐240VAC, 80 플러스 골드, ENERGY STAR 인증 |
| 냉각 | 열로 교환 가능한 팬; P2C (포트에서 전력) 공기 흐름 MSB7890-ES2F |
| 관리 항구 | 1x RJ45, 1x RS232 (콘솔), 1x USB |
| 차원 (HxWxD) | 1.7 x 16.85 x 27.0 인치 (43.6 x 433.2 x 590.6 mm), 1U |
| 무게 | 11.978kg (26.4파운드) |
| 작동 온도 | 0°C ~ 45°C |
| 인증서 | CE, FCC, VCCI, ICES, RCM, RoHS, CS, cTUVus, CU |
| 보증 | 1년 제한된 하드웨어 보증 (확장 가능한 옵션) |
| 주문할 수 있는 부품 번호 (OPN) | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MSB7890-ES2F | 100Gb/s 인피니밴드 1U 스위치, 36 QSFP28 포트, 듀얼 AC PSU, 표준 깊이, P2C 공기 흐름, 레일 키트 | P2C (포트에서 파워) | 관리되지 않은 (UFM 준비) |
| MSB7890-ES2R | C2P 공기 흐름과 같은 것 (전력-포트) | C2P (Power to Port) | 관리되지 않은 (UFM 준비) |
| MSB7800-ES2F | 관리된 변형, P2C 공기 흐름, 탑재된 서브넷 관리자, MLNX-OS | P2C | 관리 (MLNX-OS) |
| MSB7800-ES2R | 관리된 변형, C2P 공기 흐름, 탑재된 서브넷 관리자, MLNX-OS | C2P | 관리 (MLNX-OS) |
| MSB7880-ES2F | 100Gb/s InfiniBand 라우터, P2C 공기 흐름, 게이트웨이 기능 | P2C | 관리 |
| MSB7880-ES2R | 100Gb/s 인피니밴드 라우터, C2P 공기 흐름, 게이트웨이 기능 | C2P | 관리 |
UFM를 통한 중앙 집중식 직물 관리가 필요한 대규모 배포에 대해 MSB7890-ES2F (P2C 공기 흐름) 는 이상적인 선택입니다. 후방에서 전방 냉각 설계에 대해서는 MSB7890-ES2R을 선택하십시오.관리형 버전 (MSB7800) 은 소규모 클러스터 또는 탑재된 서브넷 관리자가 필요한 독립적 배포에 적합합니다..
- 중앙화된 직물 관리전체 조직에 통일 된 가시성, 자동화 및 예측 분석을 위해 NVIDIA UFM를 활용하십시오. 대용량 배포에 이상적입니다.
- 우수한 ROI1U의 높은 포트 밀도는 스위치 수와 케이블 복잡성을 줄여 자본 지출을 줄입니다.
- 에너지 효율성- ATIS 가중 측정으로 업계 최고의 전력 효율성 (122W 전형적); 동적 전력 확장으로 운영 비용이 감소합니다.
- SHARPTM 가속호스트 CPU 사이클을 소비하지 않고 최대 10배 빠른 집단 통신, 최대 컴퓨팅 활용.
- IT의 복잡성 감소수백 또는 수천 개의 스위치에 걸쳐 통합된 관리 평면은 운영을 단순화하고 관리 부비를 줄입니다.
- 향상된 텔레메트리 및 분석UFM 통합은 실시간 네트워크 텔레메트리, 예측 문제 해결 및 AI 기반 사이버 인텔리전스를 제공합니다.
- 투자 보호이전 InfiniBand 세대와 후향 호환성, 기존 인프라 투자를 보호합니다.
스타서지 그룹은 NVIDIA Mellanox 스위치에 대한 엔드-투-엔드 라이프사이클 서비스를 제공하며, 판매 전 아키텍처 컨설팅, 개념 증명 테스트 및 글로벌 물류를 포함한다.우리의 경험이 풍부한 기술 팀은 원격 문제 해결을 제공합니다, 펌웨어 업그레이드, RMA 조정 UFM 배포를 위해, 우리는 플랫폼 구성, 통합, 교육에 대한 전문 서비스를 제공합니다.보증 연장 옵션 및 요청에 따라 24×7 우선 지원EMEA, 아메리카 및 APAC 지역에 대한 다국어 지원은 미션 크리티컬 배포에 대한 신속한 반응을 보장합니다.
- 주변 작업 온도가 0°C에서 45°C 사이로 유지되도록 하고, 랙에 적절한 환기를 유지하도록 한다.
- NVIDIA 호환성 가이드에 나열된 자격을 갖춘 QSFP28 광학 또는 DAC 케이블만 사용하십시오.
- 공기 흐름 방향: MSB7890-ES2F는 P2C (port-to-power) 를 사용합니다.
- 전원 공급은 적절한 AC 전압 (100-240VAC) 에 연결되어야 하며, 그어링이 필요합니다.
- 외부 서브넷 관리자 (UFM, OpenSM, 또는 다른) 는 조직 초기화 및 관리에 배포되어야 합니다.
- 앞면과 뒷면 에어플로크에 충분한 공백을 허용한다 (최소 6인치 권장)
- 약 12kg의 무게
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년에 설립되었으며,회사는 네트워크 스위치를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 인프라 장비. 경험 많은 판매 및 기술 팀에 의해 지원, 스타서지는 정부, 의료,제조업, 교육, 금융, 기업
고객 우선적인 접근 방식을 통해 Starsurge는 신뢰할 수 있는 품질, 반응형 서비스, 맞춤형 솔루션에 초점을 맞추고 있습니다.맞춤형 소프트웨어 개발, 그리고 다국어 지원은 고객들이 효율적이고 확장 가능하며 신뢰할 수 있는 네트워크 인프라를 구축할 수 있도록 도와줍니다.
| 구성 요소 | 지원되는 모델/형 |
|---|---|
| 어댑터 | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, 블루필드‐2 / 블루필드‐3 인피니밴드 |
| 케이블 및 광학 | QSFP28 DAC (3m까지 수동, 5m까지 활성), AOC, 광 수신기 (SR4, LR4, ER4) |
| 운영체제 | 리눅스 (RHEL 7/8/9, 우분투 18.04/20.04/22.04, 로키 리눅스, SuSE), 윈도우 서버 2016/2019/2022와 인피니밴드 스택 |
| 관리 플랫폼 | NVIDIA UFM, OpenSM, 다른 표준을 준수하는 서브넷 관리자 |
| 토폴로지 지원 | 패트 트리, 드래곤 플라이+, 2D/3D 토루스, 슬림 플라이, 클로즈 |
- 공기 흐름 방향 확인: MSB7890-ES2F는 P2C (포트에서 전력) 를 사용 합니다.
- 케이블 유형: QSFP28 DAC 또는 광 송수신기 원격 요구 사항에 따라 확인합니다.
- C13/C14 커넥터로 듀얼 레던던트 AC 전력 입력을 확인합니다.
- 래크 깊이 27인치 (표준 깊이) 를 지원합니다.
- 외부 서브 네트워크 관리자 계획: UFM 라이선스 또는 OpenSM 배포가 직물 운영에 필요합니다.
- 고급 텔레미터 및 분석 기능이 필요한 경우 UFM 소프트웨어 라이선스 요구 사항을 검증합니다.
- 응용 프로그램 스택 (NCCL, SHARP 플러그인과 OpenMPI) 에서 SHARPTM 지원을 확인합니다.
- NVIDIA 유니파이드 팩브릭 매니저 (UFM) 플랫폼 라이선스
- NVIDIA 퀀텀 QM8700 시리즈 (200G 인피니밴드 스위치)
- NVIDIA ConnectX‐6 VPI 어댑터 카드 (100Gb/s 듀얼 포트)
- NVIDIA ConnectX‐7 어댑터 카드 (400Gb/s InfiniBand)
- 인프라 가속을 위한 NVIDIA BlueField‐3 DPU
- 스타서지 사용자 지정 랙 통합 키트 및 QSFP28 케이블
