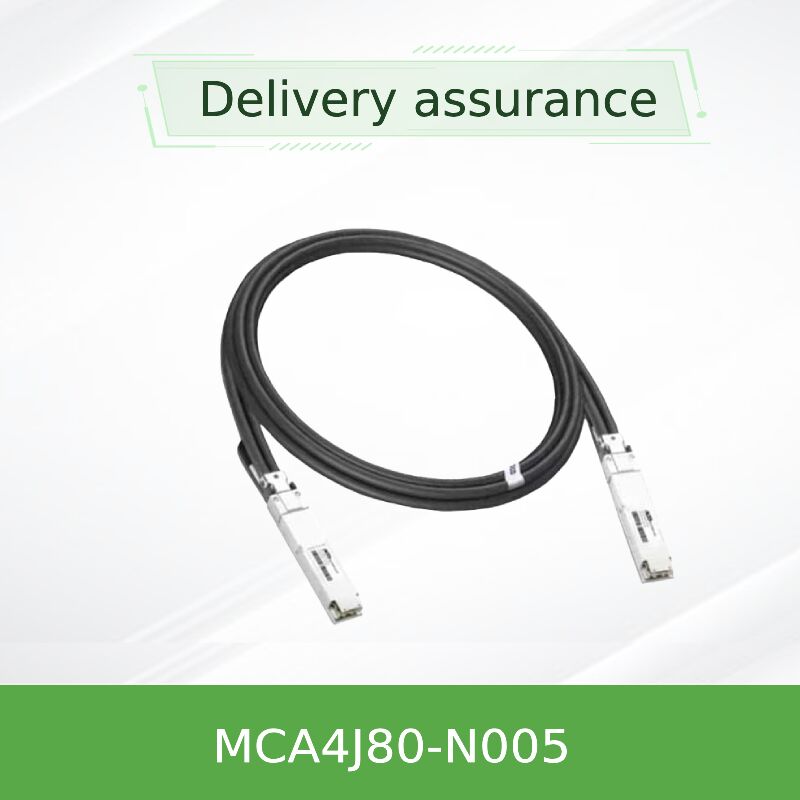

NVIDIA MCA4J80-N005 800Gb/s 트윈 포트 OSFP에서 2x400Gb/s OSFP 인피니밴드 액티브 코퍼 케이블 (ACC)
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCA4J80-N005 (980-9I602-00N005) |
| 문서: | MCA4J80-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox DAC 케이블 | 케이블 길이: | 5미터 |
| 이름: | Mellanox DAC 케이블 액티브 구리 케이블 IB 트윈 포트 NDR 800GB/S OSFP 5 미터 MCA4J80-N005 | 예어: | Mellanox DAC 케이블 |
제품 설명
NVIDIA MCA4J80-N005 800Gb/s 트윈 포트 OSFP에서 2x400Gb/s OSFP 인피니밴드 액티브 코퍼 케이블 (ACC)
고밀도 NDR 상호 연결 5미터 도달 초저연속 1.5W 각 끝
NVIDIA MCA4J80-N005는 인피니밴드 NDR 및 이더넷 환경을 위해 설계된 800Gb/s 듀얼 포트 OSFP 액티브 구리 케이블입니다.2x400Gb/s의 총 대역폭을 제공합니다.26AWG 선도자와 최적화된 평형화이 5m ACC는 수동 DAC와 광학 솔루션 사이의 격차를 줄입니다, 저렴한 비용, 그리고 강력한 신호 무결성
제품 개요
NVIDIA MCA4J80 시리즈는 차세대 NDR 인피니밴드 및 스펙트럼-4 이더넷 섬유를 위해 800Gb/s 쌍 포트 OSFP 액티브 코퍼 케이블을 제공합니다.MCA4J80-N005 (5 미터 변형) 는 두꺼운 26AWG 구리 짝을 사용하여 두 끝에서 통합 된 사전 강조 평등 IC를 사용합니다., 수동 DAC 한계를 초과하여 신뢰할 수있는 전송을 가능하게하면서 연결 장치 당 극히 낮은 대기 시간 및 1.5W의 전력 소비를 유지합니다.각 케이블은 신호 소음 및 반사 현상을 줄이기 위해 공장 조정, 그리고 EEPROM은 호스트 시스템에 전체 제품 식별 및 진단 데이터를 제공합니다. 짧은 범위 (<3m) 에서 NVIDIA는 수동 DAC 대안을 제공합니다.ACC 시리즈는 3m에 대한 성능을 최적화4m, 5m 링크.
주요 특징
- 전체 대역폭 800Gb/s2x400Gb/s OSFP로 듀얼 포트 OSFP, 포트당 8개의 레이인 @ 100G-PAM4
- 5미터 범위 (26AWG)✅ 락의 상단과 인접한 락의 연결에 이상적입니다.
- 극저전력끝당 최대 1.5 와트, 활성 광 케이블보다 훨씬 낮습니다.
- 핫 플러그 가능 & RoHS 준수LSZH 재킷, 알로겐, 납 없는.
- 프로토콜 없는 작업연결된 스위치에 따라 InfiniBand 또는 Ethernet를 자동으로 구성합니다.
- 강력한 신호 무결성✅ 통합된 평형기와 길이별 조정으로 반사 및 ISI를 줄입니다.
- I2C 관리 인터페이스SFF-8636에 기반한, 실시간 케이블 상태 및 식별을 제공합니다.
- 작동 온도 0°C ~ +70°C기업 및 클라우드 데이터 센터 환경에 적합합니다.
기술 및 디자인
MCA4J80-N005는 NVIDIA의 액티브 코퍼 케이블 (ACC) 가족에 속한다.ACC는 각 커넥터 하우스에 사전 강조 평등 IC를 통합, 이는 더 긴 길이에서 구리에 내재된 고 주파수 손실을 보완합니다. 이것은 InfiniBand NDR 사양을 준수하는 비트 오류 비율을 유지하면서 최대 5m까지의 거리를 가능하게합니다.각 노선에 100G-PAM4 변조가 스펙트럼 효율을 극대화합니다, 듀얼 포트 OSFP 형식 요인은 브레이크아웃 기능을 제공합니다: 단일 800Gb / s 포트가 독립적인 400Gb / s 포트 두 개와 인터페이스를 제공하여 퀀텀 -2 스위치 또는 DGX H100 시스템에 대한 연결을 단순화합니다.NVIDIA의 엄격한 케이블 테스트는 상자 밖으로 내구성을 보장, 낮은 삽입 손실, 그리고 우수한 크로스 스톡 격리.
전형적 인 배치
- 퀀텀-2 인피니밴드 스위치에서 퀀텀-2 스위치로 전환∙ 잎/추상 노드 사이에 5m까지 차단하지 않는 NDR 직물을 구축합니다.
- 퀀텀-2로 DGX H100 / HGX H100 시스템에 전환높은 처리량과 낮은 대기 시간을 필요로 하는 GPU 클러스터에 대한 직접 연결.
- 스펙트럼-4 이더넷 스위치로 스위치 또는 서버 업링크AI/ML 백엔드 네트워크에 대한 800Gb/s 이더넷 배포
- 고성능 컴퓨팅 (HPC) 및 스토리지 분할∙ 신뢰성 있는 점과 점의 연결
호환성
MCA4J80-N005 ACC는 NVIDIA 퀀텀-2 인피니밴드 스위치, 스펙트럼-4 이더넷 스위치 및 DGX H100 서버 플랫폼과 완전히 호환됩니다.또한 800G NDR 또는 2x400G 브레이크아웃 모드를 지원하는 모든 표준 OSFP 케이지와 작동합니다., OSFP MSA Rev. 1.12 및 SFF‐8636 관리 인터페이스를 따라 케이블은 스위치 쪽에 기반한 링크 프로토콜 (InfiniBand vs Ethernet) 을 자동으로 감지합니다.수동 구성이 필요하지 않습니다.. 레거시 400G 또는 200G 환경의 경우 어댑터 또는 수동 DAC 옵션을 위해 NVIDIA 담당자에게 문의하십시오.
호환성 행렬
| 플랫폼 / 스위치 가족 | 포트 타입 | 지원 속도 | 정당한 길이가 |
|---|---|---|---|
| NVIDIA 퀀텀-2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400G 브레이크아웃) | 5m |
| NVIDIA 스펙트럼-4 SN5600 / SN5700 | OSFP 800G 이더넷 | 800Gb/s | 5m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (두 포트) | 케이블당 2x400Gb/s | 3m (평면/느느러미) & 5m |
| 제3자 800G 스위치 (OSFP MSA) | OSFP | 800G / 2x400G | 컨설팅 검증 |
기술 사양
| 매개 변수 | 스펙트럼 (MCA4J80-N005) |
|---|---|
| 제품 이름 | NVIDIA 액티브 코퍼 케이블, 인피니밴드 트윈 포트 NDR, 최대 800Gb/s, OSFP, 5m |
| PN 주문 | MCA4J80-N005 |
| 데이터 비율 | 800Gb/s (포트당 100G-PAM4 @ 8개 전선; 총 2x400Gb/s) |
| 커넥터 타입 | 듀얼 포트 OSFP에서 2x OSFP (활성 구리) |
| 케이블 길이 | 5m (길이 ≥2m의 경우 ±50mm 허용) |
| 와이어 가이드 | 26 AWG, 2x8 쌍 |
| 외부 지름 | 8.9 ±0.03mm |
| 최소 굽기 반지름 (일체) | 5x 케이블 지름 (~ 44.5mm) |
| 최소 굽기 반지름 (중복) | 10x 케이블 지름 (~ 89mm) |
| 전원 공급 전압 | 3.135V ∙ 3.465V (3.3V 명산) |
| 끝당 최대 전력 | 1.5W |
| 작동용 온도 | 0°C ~ +70°C |
| 저장 온도 | -40°C ~ +85°C |
| 상대 습도 (운동) | 5%~85% (집화되지 않음) |
| 특이 임페던스 | 100 Ω 명소 (90~110 Ω 범위) |
| 규제 준수 | RoHS, REACH, CE, FCC 클래스 A, UKCA, VCCI, RCM, TUV, CB |
| 재킷 재료 | LSZH (Low Smoke Zero Halogen) |
| 뜨거운 플러그 | 네, OSFP MSA를 준수합니다 |
선택 가이드 MCA4J80 시리즈
| PN 주문 | 길이 | AWG | 설명 / 특별 특징 |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | 표준 평면 케이블, 800Gb/s ACC |
| MCA4J80-N004 | 4m | 30 AWG | 확장된 범위, 30AWG 구조 |
| MCA4J80-N005 | 5m | 26 AWG | 더 두꺼운 가이브 5m, 스위치에 스위치에 최적화 |
| MCA4J80-N003-FLT | 3m | 30 AWG | DGX H100 클리어먼트용 평면 상단 변수 |
| MCA4J80-N003-FTF | 3m | 30 AWG | 평면에서 날개까지, 특수 기계적 형태 요인 |
패시브 DAC 및 액티브 광 케이블 보다 장점
- 비용 효율성:액티브 오프틱 케이블 (AOC) 보다 저렴한 비용으로 수동 DAC보다 더 긴 범위를 제공합니다.
- 최소 지연시간:아날로그 평형화 때문에 미세초 미만의 지연시간, 프로토콜 재시간이 없습니다.
- 에너지 효율:1끝당 0.5W 대 광 모듈에 전형적인 3-5W.
- 신뢰성:광학 오염 문제가 없고, 고 진동 환경에서도 견고합니다.
- 배포의 단순성:표준 구리 처리, 청소 또는 극성 문제가 없습니다.
서비스 및 지원
홍콩 스타서지 그룹 컴퍼니티는 NVIDIA 네트워크 솔루션에 대한 완전한 공급망과 기술 지원을 제공합니다.판매 후 RMA 서비스- 네트워크 하드웨어 전문가와 연락해 볼륨 가격, 케이블 길이 추천, 기존 인피니밴드/이더넷 패브릭과 통합을 받으세요.우리는 지역 창고에서 빠른 배송으로 글로벌 배송을 제공합니다..
자주 묻는 질문 (FAQ)
- Q: MCA4J80-N005는 표준 400G QSFP 포트와 호환되는가요?
A: 아니요, OSFP 커넥터를 사용합니다. 400G QSFP 포트를 위해 QSFP112 또는 OSFP-to-QSFP 어댑터를 고려하십시오. 이 케이블은 800G 또는 2x400G 브레이크오웃을 지원하는 네이티브 OSFP 케이지를 위해 설계되었습니다. - Q: ACC와 DAC의 차이점은 무엇입니까?
A: 수동 DAC는 활성 전자 장치가 없습니다; ACC는 신호 무결성 및 초저 Latency를 유지하면서 길이를 5m까지 늘리기 위해 평등 IC를 통합합니다. - Q: 케이블은 이더넷과 인피니밴드를 지원합니까?
A: 예. ACC 펌웨어는 링크 프로토콜을 자동으로 감지합니다. - Q: 이 케이블을 5m 이상으로 서버로 전환할 수 있나요?
A: 최대 명목 길이는 5m입니다; 더 긴 거리를 위해 활성 광 케이블 (AOC) 또는 광 송신기가 필요합니다. - Q: 커넥터 근처에 굽기 반지름에 특별한 제한이 있나요?
A: 예, 조립 굽기 반지름 (연결기에 가깝다) 는 케이블 직경의 10 배입니다. 성능 저하를 피하기 위해 NVIDIA 케이블 관리 지침을 따르십시오.
처리 예방 조치 및 ESD 지침
- 케이블을 다루거나 OSFP 케이지에 삽입할 때 항상 ESD-grounded 손목띠를 사용하십시오.
- 유도체의 손상을 방지하기 위해 최소 구부름 반지름 (일기: 지름 5배; 반복: 지름 10배) 을 초과하지 마십시오.
- 오염을 방지하기 위해 설치 될 때까지 보호 먼지 캡이 유지되어야합니다.
- 케이블 자켓에 과도한 긴장을 가하거나 당기지 마십시오. 적절한 케이블 관리 브래킷을 사용하십시오.
- 안정적인 평준화 성능을 보장하기 위해 지정된 케이스 온도 (0°C ~ +70°C) 에서 작동합니다.
구매자 체크리스트 MCA4J80-N005
- ✓ 스위치 포트 타입을 확인합니다. OSFP 800G NDR 또는 2x400G 브레이크아웃 기능.
- ✓ 필요한 케이블 길이를 확인합니다: 이 ACC 변종에 최대 5m입니다.
- ✓ 작동 환경 온도 범위 (0-70°C 케이스 온도) 를 확인합니다.
- ✓ 라크에 충분한 구부리 반지름 공간을 확보하십시오 (≥ 45mm 단일 구부리).
- ✓ DGX H100 연결을 위해 3m에 평면 상단 변종 (MCA4J80-N003-FLT) 이 필요한지 확인합니다. 5m에 표준 N005이 적절한 라우팅과 호환되는지 확인합니다.
