NVIDIA MSB7800-ES2F 100Gb/s InfiniBand 스마트 스위치 – 36개의 QSFP28 포트, 7.2Tb/s, MLNX-OS 관리형
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MSB7800-ES2F |
| 문서: | MSB7800-ES2F.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 기존 |
|---|---|---|---|
| 스위칭 용량: | 2.6 트비피스 | 업 링크 연결: | 200 그비피스 |
| 이름: | MSB7800-ES2F 36 공항 멜라녹스 이더넷은 전환합니다 | 예어: | 멜라녹스 이더넷은 전환합니다 |
| 강조하다: | NVIDIA InfiniBand 스마트 스위치 36개의 QSFP28 포트,100Gb/s InfiniBand 스위치 MLNX-OS 관리형,36개 포트의 7.2Tb/s 네트워크 스위치 |
||
제품 설명

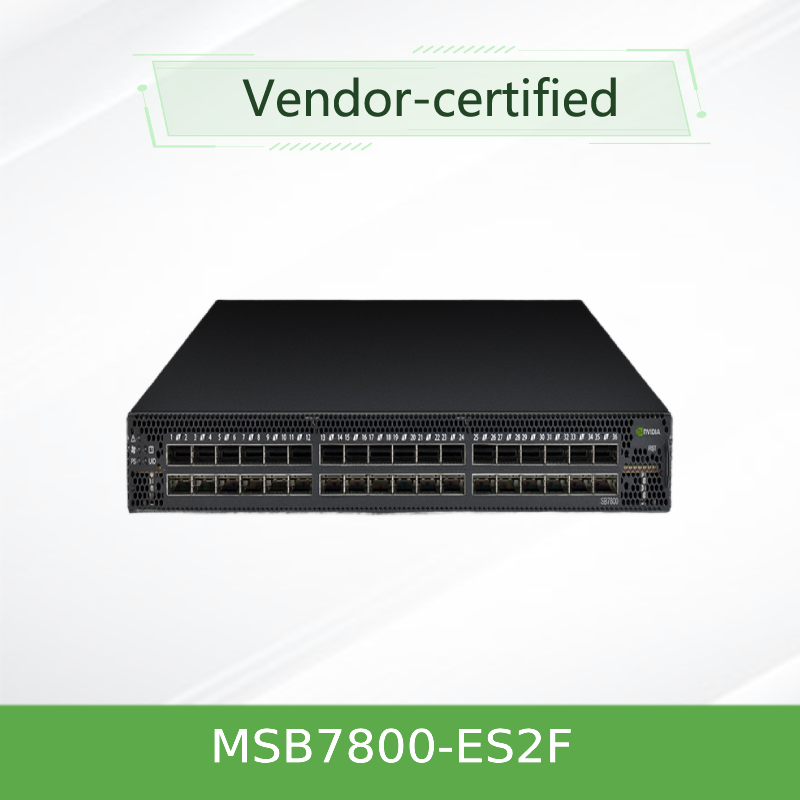

NVIDIA MSB7800-ES2F 100Gb/s 인피니밴드 스마트 스위치
고성능 고정형 100Gb/s 인피니밴드 스마트 스위치, 36개의 QSFP28 포트를 제공하며, 7.2 Tb/s의 비블럭하는 양방향 처리량과 극저항 지연시간을 제공합니다.HPC에서 톱 오브 랙 (top-of-rack) 리프 커넥티비티를 위해 제작된인공지능 교육 클러스터와 기업 데이터 센터.
주요 사양
- 항구:36 x QSFP28 (100Gb/s)
- 매출량:7.2 Tb/s 비 차단
- 지연시간:~90ns 항구에서 항구
- 전력 (형):122W (ATIS 가중량)
- 공기 흐름:P2C (포트~코어) / 앞~뒤
- 관리자:MLNX-OS (내부) + UFM 준비
제품 개요
NVIDIA MSB7800‐ES2F는 SB7800 시리즈의 100Gb/s InfiniBand 고정 스위치로, 모든 비트의 대역폭과 초저지연이 중요한 환경을 위해 설계되었습니다.100Gb/s의 36개의 포트를 컴팩트한 1U 차체에 담고 있습니다., 7.2 Tb/s의 총 양방향 처리량을 제공합니다.
이 모델은P2C (포트에서 코어) 공기 흐름- 전면-후방 공류를 가진 데이터 센터 콜드 코일링 설계에 이상적입니다. 4GB DDR3 RAM 및 16GB SSD와 함께 탑재된 인텔 셀레론 듀얼 코어 x86 CPU는 MLNX-OS를 실행합니다.전체적인 차체 관리를 가능하게 합니다., CLI/WebUI, 자동화
주요 특징
- 36 x 100Gb/s QSFP28 포트- EDR InfiniBand 지원과 함께 완전 양방향 비 차단 대역폭
- 7.2 Tb/s 전체 처리량- 1U 형식 인 1U 형식 인 고밀도 스위치 용량
- SHARPTM로 네트워크 내 컴퓨팅- CPU에서 조직을 전환하는 집단 작업의 오프로드
- MLNX-OS로 완전히 관리됩니다.- 탑재 듀얼 코어 x86 CPU, CLI, WebUI, SNMP, JSON API를 지원

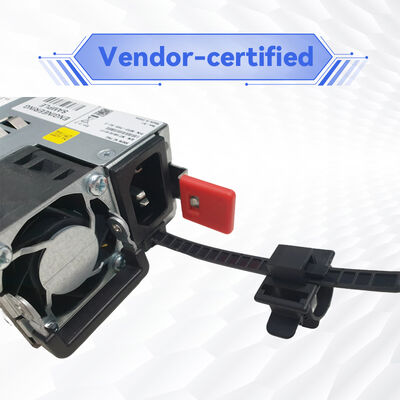

- 불필요한 부품 및 뜨거운 교환 가능한 부품- 1+1 부재 전원 공급 장치 및 열 교환 가능한 팬 모듈
- 에너지 효율성 설계- ATIS 가중량 된 전력 소모량은 122W 이하입니다.
- P2C 공기 흐름 (MSB7800-ES2F)- 표준 데이터 센터 레이아웃에 호환되는 전면 후방 냉각
- NVIDIA UFM® 준비- 고급 텔레메트리 및 자동화를 위한 유니피드 패브릭 매니저와의 통합
기술: SHARP로 네트워크 속속화
NVIDIA 확장 가능한 계층적 집계 및 감소 프로토콜 (SHARP) TM은 CPU에서 스위치 네트워크로 집단 통신 작업을 오프로드함으로써 MPI 운영 성능을 향상시킵니다.이것은 MPI 운영 시간을 극적으로 줄이고 네트워크를 통과하는 전체 데이터를 감소.
인공지능 및 딥러닝 워크로드의 경우, SHARP는 NCCL 집단 작업을 가속화하여 최대 2.5배의 성능 향상을 제공합니다. MSB7800 시리즈에는 SHARP에 대한 전용 하드웨어 지원이 포함되어 있습니다.대규모 분산 교육과 과학 컴퓨팅의 핵심 요소로.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 모델 | MSB7800-ES2F |
| 포트 및 속도 | 36 x QSFP28; 포트당 100Gb/s (EDR InfiniBand) |
| 전체 처리량 | 7.2 Tb/s 차단하지 않는 양방향 |
| 스위치 지연 | ~90ns 항구에서 항구 |
| CPU / 시스템 | 인텔 셀레론 1047UE 듀얼 코어, 4GB DDR3 램, 16GB SSD |
| 운영체제 | MLNX-OS (내용 관리) |
| 전원 공급 | 1+1 부재, 핫스워플 가능; 80 플러스 골드, ENERGY STAR 인증 |
| 냉각 / 공기 흐름 | 열로 교환 가능한 팬; P2C (포트에서 코어) |
| 크기 | 1.7 in x 16.85 in x 27 in; 1U 랙 마운트 |
| 무게 | 11.978kg (약 26.4파운드) |
| 작동 온도 | 0°C ~ 45°C |
SB7800 시리즈 선택 가이드
| 주문할 수 있는 부품 번호 | 설명 | 공기 흐름 | 종류 |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s 인피니밴드 1U 스위치, 36 QSFP28, 듀얼 AC PSU, P2C 공기 흐름 | P2C | 관리 스위치 |
| MSB7800-ES2R | C2P 공기 흐름과 같은 | C2P | 관리 스위치 |
| MSB7880-ES2F | 100Gb/s 인피니밴드 1U 라우터, 36 QSFP28, 듀얼 AC PSU, P2C 공기 흐름 | P2C | 라우터 |
| MSB7880-ES2R | 100Gb/s 인피니밴드 1U 라우터, 36 QSFP28, 듀얼 AC PSU, C2P 공기 흐름 | C2P | 라우터 |
참고:MSB7800-ES2F (P2C 공기 흐름) 는 앞뒤 냉각 설계에 권장됩니다. 뒷뒤 냉각에 대해 MSB7800-ES2R을 선택하십시오.라우터 변종 (MSB7880) 은 멀티 서브네트 섬유에 게이트웨이 기능을 추가합니다..
전형적 인 배치
- 고성능 컴퓨팅 (HPC)- 과학 시뮬레이션과 연구를 위한 지방 나무 토폴로지에서 잎 전환
- 인공지능 및 기계 학습 클러스터- NVIDIA GPU와 분산 교육을 위한 낮은 지연 시간 인터 커넥트
- 기업 데이터 센터- 가상화 환경 및 빅 데이터 분석을 위한 최상급 연결
- 확장 저장- 고성능 저장 노드를 컴퓨팅 클러스터에 연결합니다
호환성
- 인피니밴드 아키텍처:IBTA 1.21 및 1.3 사양을 준수합니다.
- 후속 호환성:100G EDR, 56G FDR 및 40G QDR 링크 속도를 지원합니다.

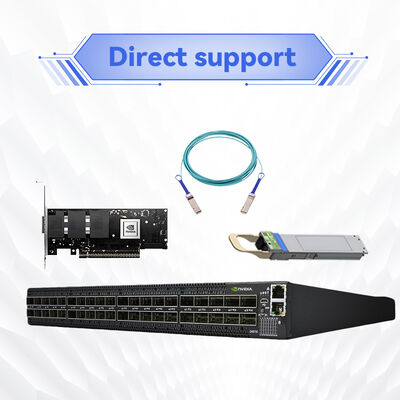

- 호스트 어댑터:NVIDIA ConnectX® 시리즈 어댑터와 완전히 호환됩니다.
- 케이블:QSFP28 수동 구리 DAC, 활성 광 케이블 및 광 송신기
- 소프트웨어 스택:HPC‐X, MLNX_OFED, OpenMPI 및 NVIDIA NCCL와 작동합니다.
자주 묻는 질문
MSB7800과 MSB7880의 차이점은 무엇일까요?
MSB7800는 잎/추상 천재에 대한 표준 인피니밴드 스위치입니다. MSB7880는 게이트웨이 기능을 제공하는 인피니밴드 라우터입니다.분리 및 다중 임대자 기능을 갖춘 독립적인 서브 네트워크 간의 연결을 가능하게 하는.
SHARPTM 기술을 지원하나요?
네. MSB7800 시리즈는 전체 조직에서 집단 운영 가속을 위해 NVIDIA SHARP 네트워크 컴퓨팅을 완전히 지원합니다.
어떤 관리 옵션이 있습니까?
MLNX-OS는 CLI, WebUI, SNMP 및 JSON API를 제공합니다. 더 큰 배포를 위해 스위치는 고급 텔레미터, 예측 분석 및 자동화를 위해 NVIDIA UFM에 의해 관리 될 수 있습니다.
주의 사항 및 주문 내용
- 공기 흐름 방향은 중요합니다.MSB7800-ES2F는 P2C (포트에서 코어) 공기 흐름을 사용합니다
- 전력 입력:C13/C14 커넥터 (100-240VAC) 를 가진 이중 리던던트 AC
- 래크 깊이:표준 깊이 27 in ∙ 래크 호환성을 확인
- 별도로 판매되는 케이블 및 트랜시버거리의 요구 사항에 기초한 QSFP28 케이블링 계획
구매자 체크리스트
- 공기 흐름 방향을 확인: MSB7800-ES2F는 P2C를 사용합니다
- 케이블 유형: QSFP28 DAC 또는 광 수신기 거리를 기준으로 확인
- 확인 전력 입력: C13/C14 커넥터와 함께 두 개의 불필요한 AC (100-240VAC)
- 레이크 깊이 지원 27 인치
- 관리 계획: MLNX-OS는 탑재 관리를 제공합니다. 더 큰 직물에는 UFM가 선택됩니다.
- 응용 프로그램 스택에서 SHARPTM 지원을 확인
- 보증 및 지원 옵션을 확인
