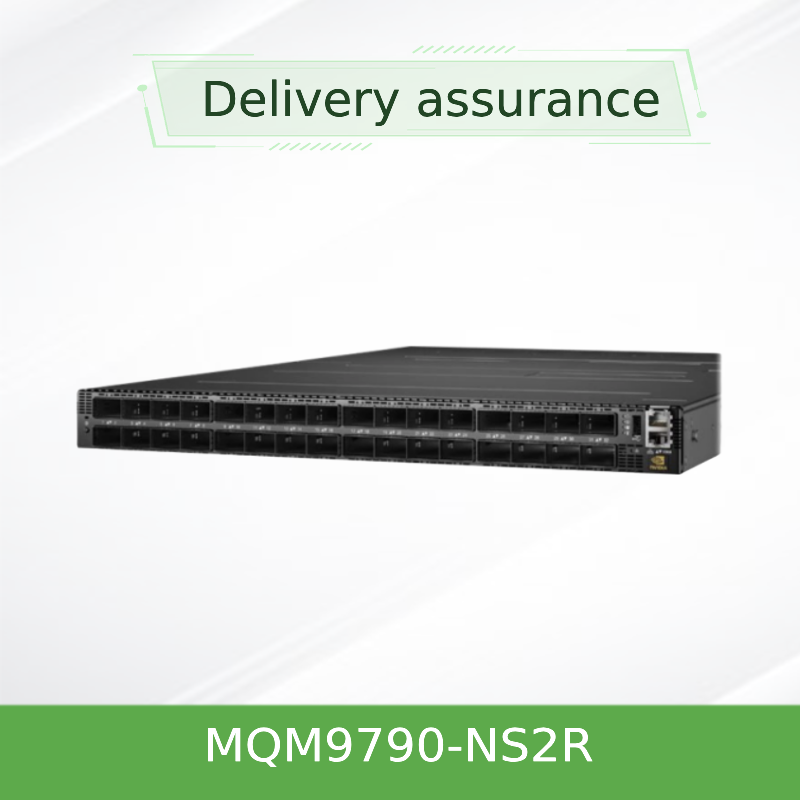

Nvidia Scale AI & HPC QM9790-NS2R 400G C2P InfiniBand 스위치와 네트워크 컴퓨팅
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MQM9790-NS2R | 전송 속도: | 10/100/1000Mbps |
|---|---|---|---|
| 포트: | 48 | 기능: | LACP, 스택 가능, VLAN 지원 |
| 기술: | 인피니본 | 사양: | 관리없이 |
| 등록 상표: | Mellanox | 기원: | 인도 / 이스라엘 / 중국 |
| 강조하다: | 엔비디아 인피니밴드 스위치 400G,네트워크 내 컴퓨팅을 갖춘 Nvidia 네트워크 스위치,엔비디아 QM9790-NS2R 인피니밴드 스위치 |
||
제품 설명
Nvidia Scale AI & HPC with QM9790-NS2R – 400G C2P InfiniBand 스위치
NVIDIA Quantum-2 QM9790-NS2R은 1U 섀시에서 400Gb/s InfiniBand 포트 64개를 제공하며, 커넥터-전원(C2P) 공기 흐름을 통해 역방향 공기 흐름이 필요한 데이터 센터에서 극대화된 규모의 AI 및 HPC 클러스터를 지원합니다. NVIDIA UFM을 통한 외부 관리를 위해 설계되어 Fat Tree, DragonFly+, Torus 토폴로지를 지원하면서 운영을 간소화합니다.
제품 개요
QM9790-NS2R은 NVIDIA Quantum-2 시리즈의 관리되지 않는(외부 관리) 400Gb/s InfiniBand 고정 구성 스위치로, 유연한 랙 통합을 위한 커넥터-전원(C2P) 공기 흐름을 특징으로 합니다. 각 포트는 400Gb/s(또는 포트 분할 기술을 사용하면 200Gb/s에서 128개 포트)를 지원하는 OSFP 포트 32개를 제공하며, 총 양방향 처리량은 51.2Tb/s입니다. NVIDIA SHARPv3, RDMA, 적응형 라우팅 및 고급 혼잡 제어를 지원하는 QM9790-NS2R은 가장 까다로운 HPC, AI 및 엔터프라이즈 워크로드를 위해 구축되었습니다.
주요 기능
- 64개의 논블로킹 400Gb/s 포트(OSFP 커넥터 32개)
- 51.2Tb/s 총 양방향 처리량
- 포트 분할 기술: 최대 128개 포트 @ 200Gb/s
- SHARPv3 인네트워크 컴퓨팅 - 32배 AI 가속
- 적응형 라우팅을 통한 마이크로초 미만의 지연 시간
- 자가 치유 패브릭, QoS 및 혼잡 제어
- 1+1 이중화 핫스왑 가능 전원(200-240Vac)
- C2P(커넥터-전원) 공기 흐름 - 핫스왑 가능 팬
- NVIDIA UFM / MLNX-OS를 통한 외부 관리
- 이전 InfiniBand 세대와 하위 호환
기술: NVIDIA Quantum-2 아키텍처
Quantum-2 플랫폼은 3세대 SHARP 기술(SHARPv3)을 통합하여 인네트워크 데이터 집계를 가능하게 하여 데이터 이동을 줄이고 AI 학습 및 HPC 시뮬레이션을 가속화합니다. 원격 직접 메모리 액세스(RDMA) 및 NVIDIA의 확장 가능한 계층적 집계 및 축소 프로토콜과 결합된 QM9790-NS2R은 데이터가 패브릭을 통과할 때 애플리케이션 성능을 극적으로 향상시킵니다.
일반적인 배포
- AI 및 머신러닝 클러스터 - SHARPv3를 사용한 대규모 GPU 가속 학습
- 고성능 컴퓨팅(HPC) - 연구 시뮬레이션, 날씨 모델링 및 유전체학
- 데이터 센터 스파인-리프 - 저지연 스토리지 및 컴퓨팅을 위한 400G InfiniBand 패브릭
- 엔터프라이즈 및 클라우드 - UFM 관리를 통한 확장 가능한 멀티테넌트 네트워크
- 정부 및 교육 - 연구소 및 슈퍼컴퓨팅 센터
호환성
| 구성 요소 / 생태계 | 지원 |
|---|---|
| InfiniBand 속도 | NDR 400Gb/s, HDR, EDR, FDR과 하위 호환 |
| 케이블링 | 패시브/액티브 구리 또는 액티브 광섬유; OSFP 커넥터 |
| 관리 | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| 토폴로지 | Fat Tree, SlimFly, DragonFly+, 다차원 Torus |
| 운영 체제 | Linux, Windows(InfiniBand 스택 포함), VMware |
| GPU / 가속기 | NVIDIA HGX, DGX 및 타사 GPU 서버 |
사양
| 매개변수 | QM9790-NS2R |
|---|---|
| 포트 / 속도 | 400Gb/s 포트 64개(OSFP 32개); 분할 시 최대 128개 포트 @ 200Gb/s |
| 총 처리량 | 양방향 51.2Tb/s |
| 패킷 전달 | 초당 665억 패킷 이상(BPPS) |
| 폼 팩터 | 1U 랙 마운트, 43.6 x 438 x 660.4mm |
| 무게 | 14.5kg |
| 전원 공급 장치 | 1+1 이중화, 핫스왑 가능, 200-240Vac, 80+ Gold, ENERGY STAR |
| 냉각 | 커넥터-전원(C2P) 공기 흐름, 핫스왑 가능 팬 |
| 관리 포트 | USB 3.0 1개, USB(I2C) 1개, RJ45 1개, RJ45(UART) 1개 |
| CPU / 메모리 | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| 소프트웨어 | MLNX-OS(UFM을 통한 외부 관리) |
| 작동 온도 | 0°C ~ 40°C |
| 습도(작동 시) | 10% - 85% 비응축 |
| 고도 | 최대 3050m |
| 안전 / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| 보증 | 1년(확장 옵션 가능) |
선택 가이드
| 주문 가능한 부품 번호 | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM9790-NS2R | 64포트 400Gb/s, OSFP 32개, 관리되지 않음, C2P 공기 흐름 | 커넥터-전원(C2P) | 외부(UFM) |
| MQM9790-NS2F | 64포트 400Gb/s, OSFP 32개, 관리되지 않음, P2C 공기 흐름 | 전면-후면(P2C) | 외부(UFM) |
| MQM9700-NS2F | 64포트 400Gb/s, 관리됨, P2C 공기 흐름 | 전면-후면 | 온보드 서브넷 관리자 |
| MQM9700-NS2R | 64포트 400Gb/s, 관리됨, C2P 공기 흐름 | 커넥터-전원 | 온보드 서브넷 관리자 |
장점
- 비교할 수 없는 밀도: 1U에 400G 포트 64개 - 랙 공간 및 포트당 전력 절감
- 인네트워크 가속: SHARPv3는 데이터 이동을 줄이고 AI/ML 워크로드를 최대 32배 가속
- 유연한 토폴로지: 모든 클러스터 설계를 위한 Fat Tree, DragonFly+, Torus 등 지원
- 운영 효율성: 외부 UFM 관리는 사전 모니터링, 프로비저닝 및 문제 해결 제공
- C2P 공기 흐름 유연성: 역방향 공기 흐름이 있는 데이터 센터와 일치하여 최적의 열 관리
- 투자 보호: HDR/EDR과 하위 호환 및 NDR200/400에 대한 미래 보장
주요 사실
포트: 400Gb/s x 64개(OSFP 32개)
처리량: 51.2Tb/s
패킷 속도: 66.5BPPS 이상
관리: 외부(UFM)
공기 흐름: C2P(커넥터-전원)
보증: 1년
처리량: 51.2Tb/s
패킷 속도: 66.5BPPS 이상
관리: 외부(UFM)
공기 흐름: C2P(커넥터-전원)
보증: 1년
구매자 체크리스트
- 공기 흐름 방향(C2P)이 데이터 센터의 핫/콜드 에일 레이아웃과 일치하는지 확인하십시오 - 이것은 역방향 공기 흐름 모델입니다
- 외부 관리를 계획하십시오 - UFM 라이선스 및 서버 인프라가 준비되었는지 확인하십시오
- 전원 입력(200-240Vac) 및 이중화 요구 사항을 확인하십시오
- 랙 거리에 대한 OSFP 케이블 길이 및 유형(구리/광섬유)을 확인하십시오
- 미션 크리티컬 배포에 필요한 경우 확장 보증 또는 현장 지원을 요청하십시오
