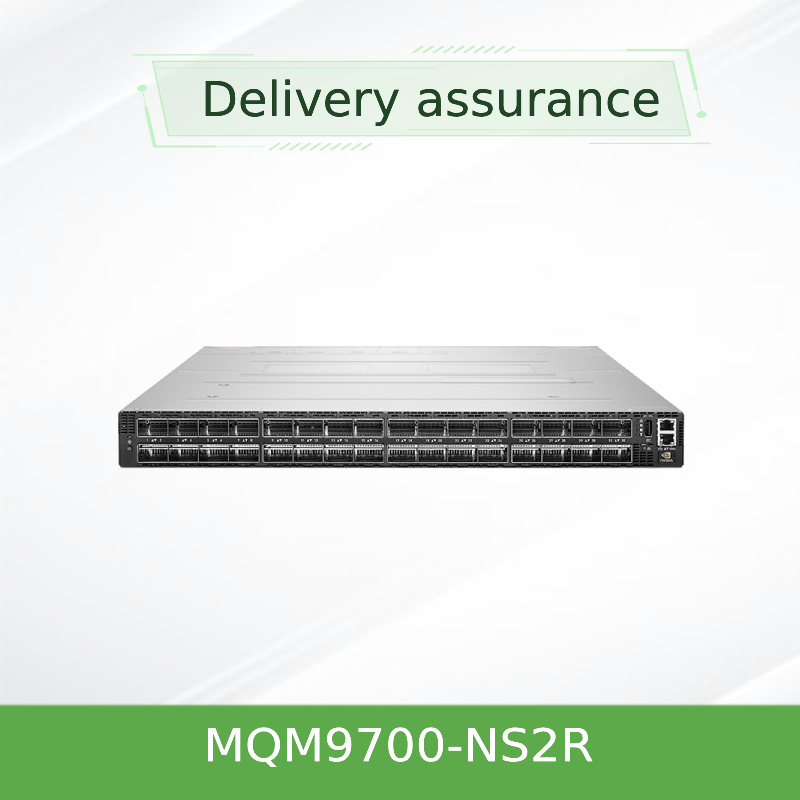

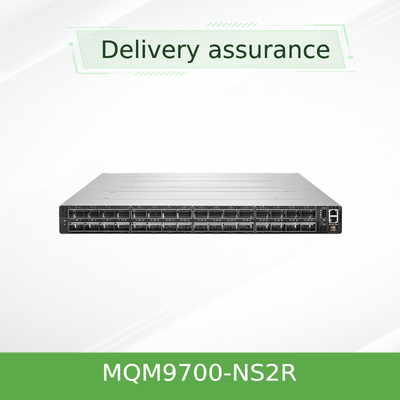

NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand 스위치 – 64포트 NDR, C2P 공기 흐름, 온보드 관리
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호: | MQM9700-NS2F (920-9B210-00FN-0M0) | 상표: | Mellanox |
|---|---|---|---|
| 업 링크 연결: | 400Gbps | 이름: | 서버를 위한 인피니밴드 MQM9700-NS2F 멜라녹스 네트워크 스위치 1U NDR 400Gb/S |
| 예어: | Mellanox 네트워크 스위치 | 포트 구성: | 64X 400G, 32X OSFP |
| 강조하다: | NVIDIA 퀀텀-2 인피니밴드 스위치 400Gb/s,64포트 NDR InfiniBand 스위치,C2P 공기 흐름 InfiniBand 스위치 |
||
제품 설명
NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand 스위치
MQM9700-NS2R 400Gb/s InfiniBand 스위치 - 51.2Tb/s 총 처리량, C2P(커넥터-전원) 공기 흐름, 온보드 서브넷 관리자를 갖춘 64포트 NDR 관리형 스위치.
제품 개요
MQM9700-NS2R은 NVIDIA Quantum-2 시리즈의 완전 관리형 400Gb/s InfiniBand 고정 구성 스위치로, 커넥터-전원(C2P) 공기 흐름 및 온보드 서브넷 관리자를 특징으로 하여 배포를 간소화합니다. 각 400Gb/s 속도를 지원하는 32개의 OSFP 포트(포트 분할 기술 사용 시 200Gb/s에서 128개 포트 가능)를 제공하며, 51.2Tb/s의 총 양방향 처리량을 제공합니다. 내장된 관리 기능, SHARPv3 인네트워크 컴퓨팅, 고급 혼잡 제어를 통해 MQM9700-NS2R은 자체 포함 관리 및 C2P 공기 흐름이 필요한 중대형 HPC, AI 및 엔터프라이즈 클러스터에 이상적입니다.
주요 기능
- 64개의 논블로킹 400Gb/s 포트(32개의 OSFP 커넥터)
- 51.2Tb/s 총 양방향 처리량
- 포트 분할 기술: 최대 128개 포트 @ 200Gb/s
- SHARPv3 인네트워크 컴퓨팅 – 32* AI 가속
- 적응형 라우팅을 통한 서브 마이크로초 지연 시간
- 자가 치유 패브릭, QoS 및 혼잡 제어
- 온보드 서브넷 관리자 – 최대 2,000개 노드 관리
- 1+1 이중화 핫스왑 가능 전원(200-240Vac)
- C2P(커넥터-전원) 공기 흐름 – 핫스왑 가능 팬
- CLI, WebUI, SNMP 및 JSON 인터페이스를 갖춘 MLNX-OS
- HDR, EDR 및 FDR과 하위 호환
기술: NVIDIA Quantum-2 아키텍처
Quantum-2 플랫폼은 3세대 SHARP 기술(SHARPv3)을 통합하여 데이터 이동을 줄이고 AI 학습 및 HPC 시뮬레이션을 가속하는 인네트워크 데이터 집계를 가능하게 합니다. 원격 직접 메모리 액세스(RDMA) 및 NVIDIA의 확장 가능한 계층적 집계 및 축소 프로토콜과 결합된 MQM9700-NS2R은 데이터가 패브릭을 통과할 때 애플리케이션 성능을 극적으로 향상시킵니다. 온보드 서브넷 관리자는 CLI, WebUI, SNMP 또는 JSON 인터페이스를 통해 전체 섀시 관리를 제공하여 배포 및 운영을 단순화합니다.
일반적인 배포
- AI 및 머신러닝 클러스터 – SHARPv3를 사용한 대규모 GPU 가속 학습
- 고성능 컴퓨팅(HPC) – 연구 시뮬레이션, 날씨 모델링 및 유전체학
- 데이터 센터 스파인-리프 – 저지연 스토리지 및 컴퓨팅을 위한 400G InfiniBand 패브릭
- 엔터프라이즈 및 클라우드 – 온보드 서브넷 관리를 갖춘 확장 가능한 멀티 테넌트 네트워크
- 정부 및 교육 – 연구소 및 슈퍼컴퓨팅 센터
호환성
| 구성 요소 / 생태계 | 지원 |
|---|---|
| InfiniBand 속도 | NDR 400Gb/s, HDR, EDR, FDR과 하위 호환 |
| 케이블링 | 패시브/액티브 구리 또는 액티브 광섬유; OSFP 커넥터 |
| 관리 | 온보드 서브넷 관리자, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| 토폴로지 | 팻 트리, 슬림플라이, 드래곤플라이+, 다차원 토러스 |
| 운영 체제 | Linux, Windows(InfiniBand 스택 포함), VMware |
| GPU / 가속기 | NVIDIA HGX, DGX 및 타사 GPU 서버 |
사양
| 매개변수 | MQM9700-NS2R |
|---|---|
| 포트 / 속도 | 64개 포트 400Gb/s(32개 OSFP); 분할 시 최대 128개 포트 @ 200Gb/s |
| 총 처리량 | 51.2Tb/s 양방향 |
| 패킷 전달 | >665억 패킷/초(BPPS) |
| 폼 팩터 | 1U 랙 마운트, 43.6 x 438 x 660.4mm |
| 무게 | 14.5kg |
| 전원 공급 장치 | 1+1 이중화, 핫스왑 가능, 200-240Vac, 80+ Gold, ENERGY STAR |
| 냉각 | 커넥터-전원(C2P) 공기 흐름, 핫스왑 가능 팬 |
| 관리 | 온보드 서브넷 관리자 (최대 2,000개 노드) |
| 관리 포트 | 1x USB 3.0, 1x USB(I2C), 1x RJ45, 1x RJ45(UART) |
| CPU / 메모리 | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| 소프트웨어 | MLNX-OS(전체 섀시 관리) |
| 작동 온도 | 0°C ~ 40°C |
| 습도(작동 시) | 10% – 85% 비응축 |
| 고도 | 최대 3050m |
| 안전 / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| 보증 | 1년(연장 옵션 제공) |
선택 가이드
| 주문 가능한 부품 번호 | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM9700-NS2R | 64포트 400Gb/s, 32 OSFP, 관리형, C2P 공기 흐름 | 커넥터-전원(C2P) | 온보드 서브넷 관리자 |
| MQM9700-NS2F | 64포트 400Gb/s, 관리형, P2C 공기 흐름 | 전면-후면(P2C) | 온보드 서브넷 관리자 |
| MQM9790-NS2R | 64포트 400Gb/s, 비관리형, C2P 공기 흐름 | 커넥터-전원 | 외부(UFM) |
| MQM9790-NS2F | 64포트 400Gb/s, 비관리형, P2C 공기 흐름 | 전면-후면 | 외부(UFM) |
MQM9700-NS2R은 온보드 서브넷 관리자를 갖춘 자체 포함 관리 솔루션, 최대 2,000개 노드 및 커넥터-전원 공기 흐름이 필요한 배포에 권장됩니다. 더 큰 패브릭 또는 고급 UFM 기능의 경우 외부 관리형 QM9790 시리즈를 고려하십시오.
장점
- 탁월한 밀도: 1U에 64개의 400G 포트 – 랙 공간 및 포트당 전력 소비량 감소.
- 인네트워크 가속: SHARPv3는 데이터 이동을 줄이고 AI/ML 워크로드를 최대 32*까지 가속합니다.
- 유연한 토폴로지: 모든 클러스터 설계를 위해 팻 트리, 드래곤플라이+, 토러스 등을 지원합니다.
- 간소화된 관리: 온보드 서브넷 관리자는 최대 2,000개 노드에 대해 즉시 사용 가능한 작동을 가능하게 하여 설정 시간을 단축합니다.
- C2P 공기 흐름 유연성: 역방향 공기 흐름(커넥터-전원)을 갖춘 데이터 센터와 일치하여 최적의 열 관리를 제공합니다.
- 투자 보호: HDR/EDR과 하위 호환되며 NDR200/400에 대한 미래 보장.
자주 묻는 질문
MQM9700과 MQM9790의 차이점은 무엇인가요?
MQM9700은 온보드 서브넷 관리자를 포함하며 최대 2,000개 노드에 대해 즉시 사용 가능한 완전 관리형입니다. MQM9790은 외부에서 관리되며 NVIDIA UFM을 활용하여 고급 패브릭 관리를 제공하며, 더 크고 동적인 환경에 이상적입니다.
C2P 공기 흐름이란 무엇인가요?
C2P(커넥터-전원) 공기 흐름은 커넥터 측에서 공기가 유입되어 전원 공급 장치 측으로 배출됨을 의미합니다. 이는 P2C(전면-후면)와 반대이며, 특정 핫 에일/콜드 에일 구성의 데이터 센터에서 사용됩니다.
기존 HDR InfiniBand 인프라와 MQM9700-NS2R을 함께 사용할 수 있나요?
예, 스위치는 HDR, EDR 및 FDR 속도와 하위 호환되므로 점진적인 업그레이드가 가능합니다.
어떤 케이블링이 지원되나요?
OSFP 커넥터는 패시브/액티브 구리 및 액티브 광섬유 케이블을 지원합니다. 광 모듈과 직접 연결 케이블 모두 사용할 수 있습니다.
스위치가 200Gb/s 작동을 지원하나요?
예, NVIDIA 포트 분할 기술을 사용하면 MQM9700-NS2R은 최대 128개의 포트를 200Gb/s로 제공할 수 있습니다.
주의 사항
- 작동 주변 온도가 0°C에서 40°C 사이를 유지하도록 하십시오.
- 최적의 성능을 위해 NVIDIA 인증 광 모듈 및 케이블만 사용하십시오.
- 올바른 공기 흐름 방향(C2P)은 설치 환경과 일치해야 합니다. 랙 핫 에일/콜드 에일 방향을 확인하십시오.
- 팬 통풍구를 막지 마십시오. 양쪽에 최소 5cm의 간격을 유지하십시오.
- 전원 공급 장치는 200-240Vac 요구 사항을 충족해야 하며 접지는 필수입니다.
홍콩 스타서지 그룹 소개
2008년에 설립된 홍콩 스타서지 그룹 유한 회사는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 숙련된 영업 및 기술 팀을 통해 정부, 의료, 제조, 교육, 금융 및 기업을 포함한 산업에 서비스를 제공합니다. 스타서지는 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송을 제공합니다. 고객 중심 접근 방식을 통해 고객이 효율적이고 확장 가능한 네트워크 인프라를 구축하는 데 도움이 되는 안정적인 품질, 신속한 서비스 및 맞춤형 솔루션을 보장합니다.
스타서지와 파트너십 – NVIDIA, Mellanox 및 기타 선도적인 네트워킹 브랜드에 대해 경쟁력 있는 가격, 빠른 배송 및 전담 엔지니어링 지원을 제공합니다.
주요 사실
| 포트 | 64 x 400Gb/s (32 OSFP) |
| 처리량 | 51.2Tb/s |
| 패킷 속도 | >66.5 BPPS |
| 관리 | 온보드 서브넷 관리자(2,000 노드) |
| 공기 흐름 | C2P(커넥터-전원) |
| 보증 | 1년 |
호환성 매트릭스
| 범주 | 호환 제품 / 표준 |
|---|---|
| GPU 서버 | NVIDIA DGX-2, DGX A100, HGX 기반 서버, 타사 GPU 노드 |
| 스토리지 | InfiniBand를 통한 NVMe, Lustre, WekaIO, IBM Spectrum Scale |
| 관리 | 온보드 서브넷 관리자, MLNX-OS, OpenSM, SNMP |
| 케이블 유형 | OSFP-OSFP, OSFP-QSFP(어댑터 포함), 액티브 광, DAC |
구매자 체크리스트
- 공기 흐름 방향(C2P)이 데이터 센터 핫 에일/콜드 에일 레이아웃과 일치하는지 확인하십시오 – 이것은 역방향 공기 흐름 모델입니다.
- 온보드 서브넷 관리자는 최대 2,000개 노드를 지원합니다. 클러스터 크기가 이 범위 내에 있는지 확인하십시오.
- 전원 입력(200-240Vac) 및 이중화 요구 사항을 확인하십시오.
- 랙 거리에 대한 OSFP 케이블 길이 및 유형(구리/광섬유)을 확인하십시오.
- 미션 크리티컬 배포에 필요한 경우 연장 보증 또는 현장 지원을 요청하십시오.
이 제품에 대한 자세한 내용을 알고 싶습니다
