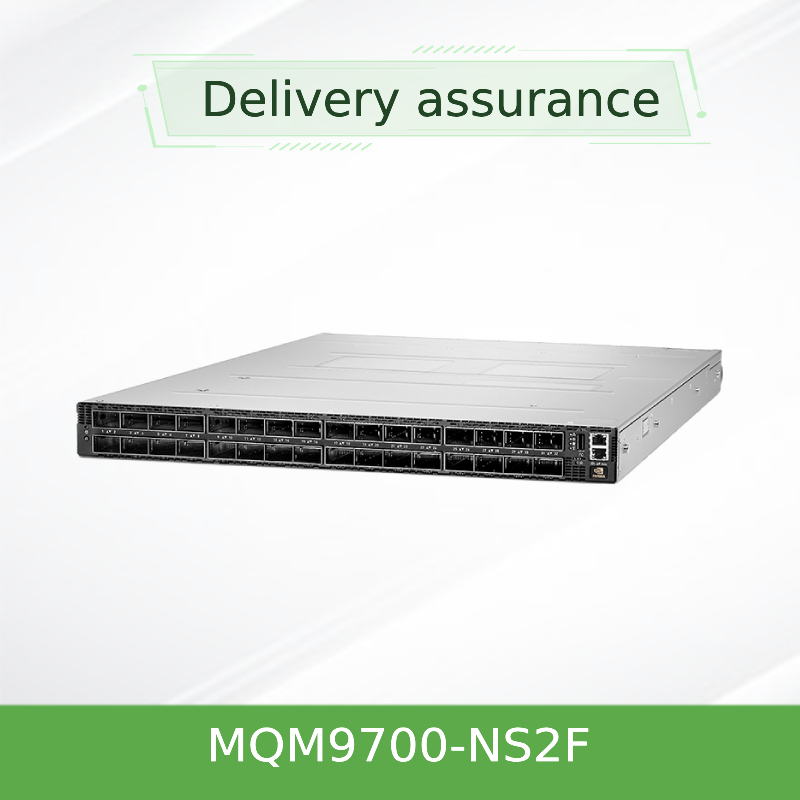

NVIDIA 퀀텀-2 MQM9700-NS2F 400Gb/s 인피니밴드 스위치 ∙ 64-포트 NDR, P2C 공기 흐름, 탑재 관리
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호: | MQM9700-NS2F (920-9B210-00FN-0M0) | 상표: | Mellanox |
|---|---|---|---|
| 업 링크 연결: | 400Gbps | 이름: | 서버를 위한 인피니밴드 MQM9700-NS2F 멜라녹스 네트워크 스위치 1U NDR 400Gb/S |
| 예어: | Mellanox 네트워크 스위치 | 포트 구성: | 64X 400G, 32X OSFP |
| 강조하다: | NVIDIA 퀀텀-2 인피니밴드 스위치 400Gb/s,64포트 NDR InfiniBand 스위치,P2C 공기 흐름 InfiniBand 스위치 |
||
제품 설명
NVIDIA 퀀텀-2 MQM9700-NS2F 400Gb/s 인피니밴드 스위치
NVIDIA 퀀텀-2 MQM9700-NS2F는 1U 차체에 400Gb / s 인피니밴드 64 포트를 제공합니다.앞뒤 (P2C) 공기 흐름, 표준 데이터 센터 환경에서 극단적 인 규모의 AI 및 HPC 클러스터를 가능하게합니다.온보드 서브넷 관리자, 이 완전히 관리 스위치는 최대 2,000개의 노드를 지원하고 SHARPv3, RDMA 및 적응형 라우팅을 통합하여 타협되지 않은 성능을 제공합니다.
제품 개요
MQM9700-NS2F는 NVIDIA 퀀텀-2 시리즈의 완전 관리 400Gb/s InfiniBand 고정 구성 스위치입니다.앞뒤 (P2C) 공기 흐름그리고온보드 서브넷 관리자간소화된 배포를 위해, 각각 400Gb/s (또는 포트-스플릿 기술로 200Gb/s 128 포트) 를 할 수 있는 32개의 OSFP 포트를 제공하며, 51.2 Tb/s의 합계 양방향 처리량을 제공합니다.
주요 특징
- 64개의 비 차단 400Gb/s 포트 (32개의 OSFP 커넥터)
- 51.2 Tb/s 전체 양방향 처리량
- 포트 분할 기술: 최대 128 포트 @ 200Gb/s
- SHARPv3 네트워크 컴퓨팅 32x AI 가속
- 적응형 라우팅으로 미세초 이하의 지연
- 자기 치유 조직, QoS 및 혼잡 조절
- 탑재된 서브 네트워크 관리자최대 2,000개의 노드를 관리합니다.
- 1+1 부하 열 교환 전력 (200-240Vac)
- P2C (앞에서 후로) 공기 흐름∼ 핫스?? 셔블 팬
- CLI, WebUI, SNMP 및 JSON 인터페이스를 가진 MLNX-OS
- HDR, EDR 및 FDR와 후향 호환
기술: NVIDIA 퀀텀-2 아키텍처
퀀텀-2 플랫폼은 세 번째 세대의 SHARP 기술 (SHARPv3) 을 통합하여 데이터 이동을 줄이고 AI 훈련 및 HPC 시뮬레이션을 가속화하는 네트워크 내 데이터 집합을 가능하게합니다.리모트 다이렉트 메모리 액세스 (RDMA) 와 NVIDIA의 확장 가능한 계층 집계 및 감소 프로토콜을 결합, MQM9700-NS2F는 데이터가 조직을 통과하는 동안 응용 프로그램의 성능을 획기적으로 향상시킵니다.
전형적 인 배치
- 인공지능 및 기계 학습 클러스터SHARPv3로 대용량 GPU 가속 교육
- 고성능 컴퓨팅 (HPC)연구 시뮬레이션, 기상 모델링 및 게놈
- 데이터센터 척추400G 인피니밴드 패브릭스 저연속 저장 및 컴퓨팅
- 엔터프라이즈 및 클라우드부하 네트워크 관리와 함께 확장 가능한 다중 임차 네트워크
- 정부와 교육연구실과 슈퍼 컴퓨팅 센터
사양
| 매개 변수 | MQM9700-NS2F |
|---|---|
| 포트 / 속도 | 64 포트 400Gb/s (32 OSFP); 최대 128 포트 @ 200Gb/s |
| 전체 매출량 | 51.2 Tb/s 양방향 |
| 패킷 전달 | >초당 665억개의 패킷 (BPPS) |
| 형태 요인 | 1U 랙 마운트, 43.6 x 438 x 660.4 mm |
| 무게 | 14.5kg |
| 전원 공급 | 1+1 부하, 핫스변이블, 200-240Vac, 80+ 골드, 에너지 스타 |
| 냉각 | 앞뒤 (P2C) 공기 흐름, 열로 교환 가능한 팬 |
| 관리 | 탑재된 서브 네트워크 관리자(최다 2,000개의 노드) |
| 작동 온도 | 0°C ~ 40°C |
| 보증 | 1년 (확장 옵션 사용 가능) |
선택 가이드
| 주문할 수 있는 부품 번호 | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM9700-NS2F | 64-포트 400Gb/s, 32 OSFP, 관리, P2C 공기 흐름 | 앞뒤 (P2C) | 탑재된 서브 네트워크 관리자 |
| MQM9700-NS2R | 64-포트 400Gb/s, 관리 C2P 공기 흐름 | 전원 연결 장치 (C2P) | 탑재된 서브 네트워크 관리자 |
| MQM9790-NS2F | 64-포트 400Gb/s, 관리되지 않은 P2C 공기 흐름 | 앞뒤로 | 외부 (UFM) |
| MQM9790-NS2R | 64-포트 400Gb/s, 관리되지 않은 C2P 공기 흐름 | 전원 연결 장치 | 외부 (UFM) |
장점
- 비교할 수 없는 밀도:1U에서 400G의 64개의 포트 ∙ 포트당 랙 공간과 전력을 줄입니다
- 네트워크 속 가속도:SHARPv3는 데이터 이동을 줄이고 AI/ML 작업 부하를 최대 32배까지 가속화합니다.
- 유연한 토폴로지:Fat Tree, DragonFly+, Torus 등 모든 클러스터 디자인을 지원합니다.
- 단순화된 관리:탑재된 서브넷 관리자는 최대 2,000개의 노드에서 자동 작동을 가능하게 합니다.
- 표준 P2C 공기 흐름:앞뒤로 공기 흐름과 대부분의 데이터 센터 냉각 설계와 일치
- 투자 보호:HDR/EDR와 후향 호환되고 NDR200/400에 대한 미래 안전성
자주 묻는 질문
MQM9700과 MQM9790의 차이점은 무엇일까요?
MQM9700에는 탑재된 서브네트 관리자가 포함되어 있으며 최대 2,000개의 노드를 위한 전체적인 아웃 오브 박스 관리가 가능하다. MQM9790은 외부에서 관리되고 있으며 고급 트러블 관리를 위해 NVIDIA UFM을 활용한다.
P2C 공기 흐름이란 무엇인가요?
P2C (power-to-connector, commonly referred to as front-to-rear) 공기 흐름은 전원 공급 측면에서 공기가 들어오고 커넥터 쪽을 통해 공기가 빠져 나가는 것을 의미합니다.이것은 대부분의 데이터 센터 냉각 디자인에서 사용되는 표준 공기 흐름 방향입니다.
기존 HDR InfiniBand 인프라와 MQM9700-NS2F를 사용할 수 있나요?
네, 스위치는 HDR, EDR, FDR 속도와 후퇴 호환이 가능하며 점진적인 업그레이드를 허용합니다.
주의 사항
- 작동 환경 온도가 0°C에서 40°C 사이에 유지되도록 한다
- 최적의 성능을 위해 NVIDIA 자격을 갖춘 광 모듈과 케이블만 사용하십시오.
- 적절한 공기 흐름 방향 (P2C) 은 설치 환경과 일치해야 합니다.
- 팬 환기를 막지 마십시오. 양쪽에서 최소 5cm의 공백을 유지하십시오.
- 전원 공급은 200-240Vac 요구 사항을 충족해야 합니다.
구매자 체크리스트
- 공기 흐름 방향 (P2C) 을 확인 하 여 데이터 센터 핫 코일 / 콜드 코일 레이아웃과 일치
- 클러스터 크기가 온보드 서브넷 관리자의 2,000 노드 제한에 맞는지 확인
- 입력 전력 (200-240Vac) 및 과잉 요구 사항을 검증합니다.
- OSFP 케이블 길이와 종류 (황/섬유) 를 확인 하 여 랙 거리를
- 임무를 수행하는 데 필요한 경우 연장 보증 또는 현장 지원 요청
