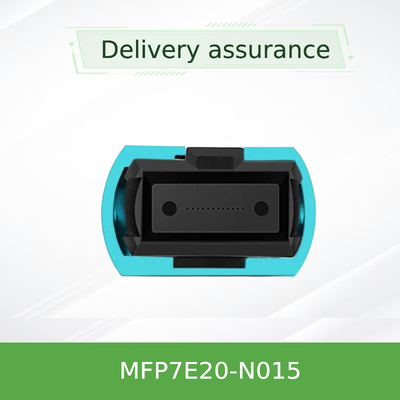

NVIDIA MFP7E20-N015 1:2 스플리터 케이블 800G-2x400G MPO-12/APC OM4, 15m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E20-N015 |
| 문서: | MFP7E20-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MFP7E20-N015 | 재료 모양: | 둥근 와이어 |
|---|---|---|---|
| 허용 인장 강도: | 1000N <10000N | 인증: | RoHS, CE, ISO9001, VDE, CCC |
| 외장재: | PVC | 길이: | 15m |
| 데이터 속도: | 400GB/s | 기원: | 인도 / 이스라엘 / 중국 |
| 강조하다: | NVIDIA 800G-400G 스플리터 케이블,MPO-12 APC OM4 광섬유 케이블,15m Nvidia MPO 스플리터 케이블 |
||
제품 설명
Mellanox MFP7E20-N015는 트윈 포트 OSFP 800G 트랜시버 인터페이스를 두 개의 독립적인 200G/400G 링크로 변환하는 패시브 광 분배 케이블입니다. MPO-12/APC에서 듀얼 MPO-12/APC 브레이크아웃 구성의 8개의 활성 멀티모드 광섬유(50/125µm)를 사용하여 상단 랙 스위치를 ConnectX-7 어댑터 및 BlueField-3 DPU에 연결하는 비용 효율적이고 저손실 솔루션을 제공합니다. 각도 물리 접촉(APC) 폴리싱은 백 반사를 최소화하여 고속 PAM4 링크에서 안정적인 작동을 보장합니다.
- 브레이크아웃 기능: 1× MPO-12/APC 대 2× MPO-12/APC (듀얼 200G/400G 출력용)
- 멀티모드 광섬유: 50/125µm OM3 (≤30m) / OM4 (≤50m), 아쿠아 LSZH 재킷 포함
- Type-B 크로스오버 배선: TX를 RX에 직접 연결하여 직접 트랜시버 페어링
- 낮은 삽입 손실: 커넥터 끝면당 ≤0.35 dB + 0.0004×L (dB)
- APC 폴리싱 (8°): 광학 백 반사를 ≥35 dB 반환 손실로 감소
- 푸시-풀 래칭: 빠른 해제, 밀집된 포트에 쉬운 설치
- 호환성: Telcordia GR-1435, IEC 61754-7, RoHS, Class 1 레이저 안전
- 프로토콜 지원: InfiniBand HDR, 200G/400G 이더넷, NVLink
MFP7E20-N015는 NVIDIA의 정밀 광학 엔지니어링을 활용합니다. MPO-12/APC 커넥터는 트랜시버 가이드 핀과 결합되는 정렬 구멍을 특징으로 하여 정확한 광섬유 정렬을 보장합니다. 8도 각도 폴리싱은 PAM4 변조에서 신호 왜곡을 유발할 수 있는 프레넬 반사를 제거합니다. 각 케이블은 삽입 손실, 반환 손실 및 극성에 대해 공장 테스트를 거칩니다. LSZH(저연 무할로겐) 재킷은 화재 시 독성 배출을 줄여 데이터 센터 환경에 적합합니다.
- 스위치-서버: NVIDIA Spectrum-4 또는 Quantum-2 스위치를 컴퓨팅/스토리지 랙의 ConnectX-7 NIC 및 BlueField-3 DPU에 연결
- 400G에서 2×200G 브레이크아웃: 트윈 포트 OSFP DR8 트랜시버와 함께 사용하여 듀얼 서버용 두 개의 200G 링크로 분할
- 고성능 컴퓨팅 (HPC): AI 학습 클러스터 및 분산 스토리지용 저지연 상호 연결
- 데이터 센터 랙 간: 패치 패널 통합을 통한 단거리 링크 (최대 50m)
트랜시버: NVIDIA MMA4Z00-NS (트윈 OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - 모두 MPO-12/APC 인터페이스 포함.
스위치 / 어댑터: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 및 MPO-12/APC가 있는 400G/200G 포트.
광섬유 유형: 멀티모드 OM3 (≤30m) 또는 OM4 (≤50m). 아쿠아 재킷. UPC (파란색) 커넥터와 혼용 불가 - APC만 해당.
| 매개변수 | 값 |
|---|---|
| 제품 유형 | 패시브 광 분배 케이블, MPO-12/APC 대 2×MPO-12/APC |
| 광섬유 수 | 활성 8개 (4 TX + 4 RX) + 비활성 강도 부재 4개 |
| 광섬유 유형 | 50/125µm 멀티모드 OM3 (≤30m) / OM4 (≤50m) |
| 커넥터 폴리싱 | 각도 물리 접촉 (APC), 8° |
| 삽입 손실 (끝면당) | ≤0.35 dB + 0.0004×L (L은 미터 단위) |
| 반환 손실 | ≥35 dB |
| 작동 온도 | 0 °C ~ 70 °C |
| 보관 온도 | -40 °C ~ 85 °C |
| 습도 (비응축) | 10% - 85% RH |
| 재킷 재질 | LSZH (저연 무할로겐), 아쿠아, OFNR |
| 최소 굽힘 반경 | 30 mm (케이블 전체) |
| 케이블 직경 | 3.0 ± 0.2 mm |
| 배선 토폴로지 | Type-B (크로스오버) |
| 규제 | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, Class 1 레이저 (IEC 60825-1) |
| 길이 (N015) | 15 미터 |
| 주문 부품 번호 | 설명 | 길이 |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC 대 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC 대 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC 대 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC 대 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC 대 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC 대 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC 대 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC 대 2×MPO-12 APC | 50 m |
나열되지 않은 길이는 맞춤형 옵션에 대해 영업팀에 문의하십시오.
| 트랜시버 유형 | 포트 구성 | 데이터 속도 |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | 트윈 포트, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | 단일 포트, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | 단일 포트, MPO-12 APC | 400G |
| 타사 OSFP/QSFP112 | MPO-12 APC 인터페이스 | 200G/400G (IL 확인) |
- 트랜시버 포트가 MPO-12/APC (UPC 아님)인지 확인하십시오
- 필요한 케이블 길이 확인 (N015 = 15m)
- 광섬유 플랜트가 OM3 또는 OM4 멀티모드인지 확인하십시오
- 스위치/어댑터가 Type-B 극성을 지원하는지 확인하십시오
- 링크의 삽입 손실 예산 검토 (패치 패널 포함)
- 오염을 방지하기 위해 설치 직전까지 커넥터에 먼지 캡을 씌워 두십시오
- 결합하기 전에 승인된 광학 클리너로 케이블 페룰과 트랜시버 리셉터클을 모두 청소하십시오
- 케이블을 30mm 최소 반경보다 더 좁게 구부리지 마십시오
- 액체 또는 용제에 노출되지 않도록 하십시오. LSZH 재킷은 모든 물질에 대해 내화학성이 있는 것은 아닙니다.
- 취급 중 표준 ESD 주의 사항을 준수하십시오 (케이블은 패시브이지만 ESD에 민감한 트랜시버와 결합됨)
