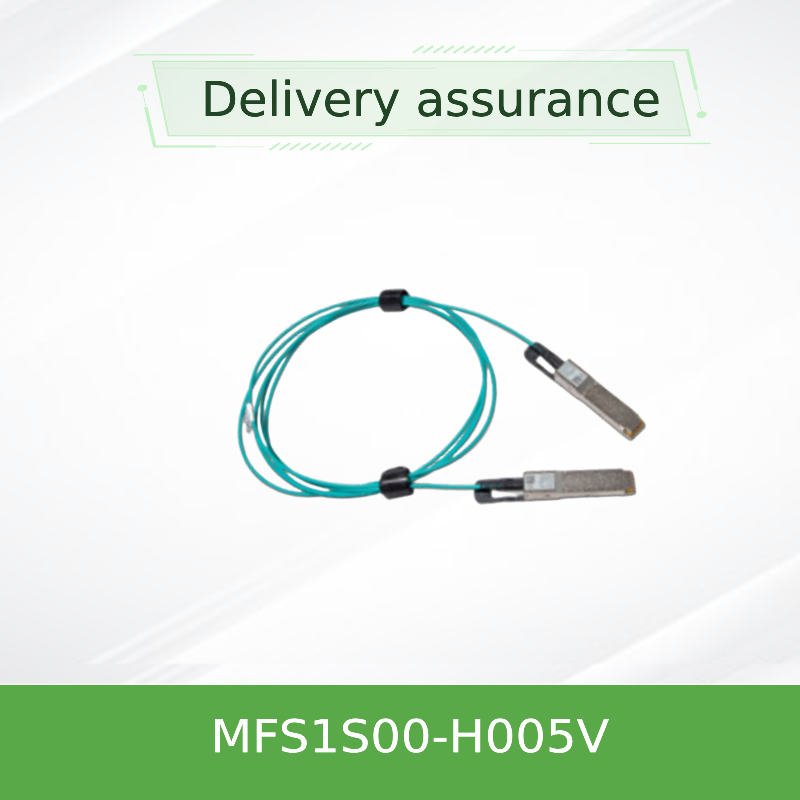

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR 및 이더넷
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H005V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 5미터 |
| 모델: | MFS1S00-H005V | 이름: | 200Gb/s IB HDR QSFP56 5m에 달하는 멜라녹스 AOC 케이블 MFS1S00-H005V 활동적 광케이블 |
| 예어: | Mellanox AOC 케이블 | ||
| 강조하다: | NVIDIA QSFP56 MMF AOC 케이블,200Gb/s InfiniBand HDR 케이블,이더넷 QSFP56 광케이블 |
||
제품 설명
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
인피니밴드 HDR 및 200GbE를 위한 VCSEL 기반 멀티모드 광섬유 액티브 케이블 5m 길이
제품 개요
NVIDIA MFS1S00-H005V는 데이터 센터의 단거리 상호 연결을 위해 설계된 고성능 200Gb/s QSFP56 활성 광케이블 (AOC) 이다. 4×50Gb/s PAM4 변형을 지원한다.각 노선별로 선택 가능한 재시간, 그리고 InfiniBand HDR 및 200 Gigabit 이더넷 시스템에 대한 신뢰할 수 있고 에너지 효율적인 연결을 제공합니다.
주요 특징
- 데이터 속도: 최대 200Gb/s (4×50Gb/s PAM4)
- 프로토콜 지원: InfiniBand HDR, 200GbE
- 범위: 멀티모드 섬유로 최대 100m
- 낮은 전력: 끝당 5.0W (재시각)
- 핫 플러그: QSFP56 형식 요소, SFF-8665을 준수합니다.
- 관리: SFF-8636 I2C 인터페이스와 DDM
- 프로그래밍 가능: Rx 출력 진폭 & 전 강조
- 준수: RoHS, 레이저 안전 1급
기술 및 디자인
MFS1S00-H005V는 850nm 파장의 VCSEL (Vertical Cavity Surface-Emitting Laser) 기술을 사용하며 고속 멀티모드 섬유와 결합됩니다.각 노선에는 송신 및 수신 경로 모두에 대한 독립적인 재시간이 있습니다.이 케이블은 디지털 진단 모니터링 (DDM) 을 통합하여 광전력, 온도, 전압 및 편향 전류를 실시간으로 추적합니다.
전형적 인 배치
- 인피니밴드 HDR 패브릭: HPC 클러스터에서 스위치와 서버 및 스토리지를 연결
- 200GbE 집계: 톱 오브 랙 또는 잎 척추 아키텍처에서 SN3700 및 SN4600 스위치를 연결
- 데이터센터 상호 연결: 랙 사이 또는 줄 안에 있는 단거리 (최고 100m) 연결
- 인공지능/ML 교육 클러스터: GPU 기반 시스템용 낮은 지연, 높은 대역폭 연결
호환성
스위치: NVIDIA 스펙트럼 SN3700, SN4600 시리즈 및 200G 인피니밴드 또는 이더넷을 지원하는 다른 QSFP56 장비 스위치.
어댑터 / DPU: QSFP56 포트를 가진 ConnectX-6, ConnectX-7, BlueField-2/3
프로토콜: 인피니밴드 HDR (100G/200G) 및 200GbE (IEEE 802.3bs).
호환성은 시스템에 달려 있습니다. 검증된 구성을 위해 시스템 수준의 제품 자격 보고서를 참조하십시오.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 액티브 옵틱 케이블 (AOC), QSFP56 |
| 데이터 비율 | 200Gb/s (4×50Gb/s PAM4) |
| 섬유 종류 | 멀티모드 (MMF) |
| 파장 | 850nm VCSEL |
| 범위 (OM3/OM4) | 최대 100m |
| 공급 전압 | 3.3V (3.135V ∙ 3.465V) |
| 전력 분산 (회복을 포함 한 끝당) | 5.0W 전형적인 |
| 작동용 온도 | 0 °C ~ 70 °C |
| 저장 온도 | -40 °C ~ 85 °C |
| 상대 습도 (운동) | 5% 85% |
| 커넥터 타입 | QSFP56 (SFF-8665을 준수) |
| 관리 인터페이스 | I2C (SFF-8636) |
| 디지털 진단 (DDM) | Tx/Rx 전력, 온도, 전압, 편향 전류 |
| 규제 | CB, cTUVus, CE, FCC 클래스 A, ICES, RCM, VCCI, 클래스 1 레이저 |
| 길이 (H005V) | 5미터 |
선택 가이드
| 주문부품 번호 | 설명 | 길이 |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100m |
다른 길이 또는 사용자 정의 옵션은 우리의 판매 팀에 문의하십시오.
장점
- 확장 된 범위: 수동 구리 DAC보다 훨씬 길고 최대 100m
- 낮은 전력 소비: 각 끝에 5.0W가 전체 데이터 센터 전력 예산을 줄입니다.
- 유연한 속도 선택: 속도 선택을 통해 NRZ (EDR) 및 PAM4 (HDR) 모드 모두를 지원합니다.
- 강력한 신호 무결성: 프로그래밍 가능한 평정 및 재시간은 신뢰할 수있는 링크 성능을 보장합니다.
- 쉬운 배포: 핫 플러그 가능한 QSFP56 형식 요소
자주 묻는 질문
Q: AOC와 DAC의 차이점은 무엇입니까?
A: AOC (Active Optical Cable) 는 광섬유와 통합 트랜시버를 사용하여 수동 구리 DAC (일반적으로 ≤5m) 보다 더 긴 범위 (최고 100m) 를 달성합니다.무게가 낮고 EMI 면역력이 더 뛰어나면서.
Q: 이 케이블을 100G 또는 40G 스위치로 사용할 수 있나요?
A: 예, 100G 또는 40G 애플리케이션에 NRZ 모드 (25.78125 Gb/s) 에서 작동할 수 있지만, 200G PAM4에 최적화되어 있습니다.
질문: 이 케이블의 구부러지기 반경은 얼마일까요?
A: 최소 굽기 반지름은 30mm입니다.
질문: 케이블이 뜨겁게 꽂을 수 있나요?
A: 네, 완전히 핫 플러그 가능하며 호스트 시스템을 꺼내지 않고 직접 삽입 / 제거를 지원합니다.
사용 주의 사항
- 오염을 방지하기 위해 설치하기 전까지 커넥터에 보호 먼지 캡을 보관하십시오.
- 적당한 삽입 손실을 보장하기 위해 짝짓기 전에 승인된 광 연결기 청소제를 사용하십시오.
- 케이블을 30mm 최소 구부리 반지름보다 더 단단하게 구부리는 것을 피하십시오.
- 설치 및 취급 도중 표준 ESD 예방 조치를 준수
- 커넥터를 당기지 마십시오; 삽입 / 제거를 위해 당기는 탭 또는 락을 사용하십시오.
