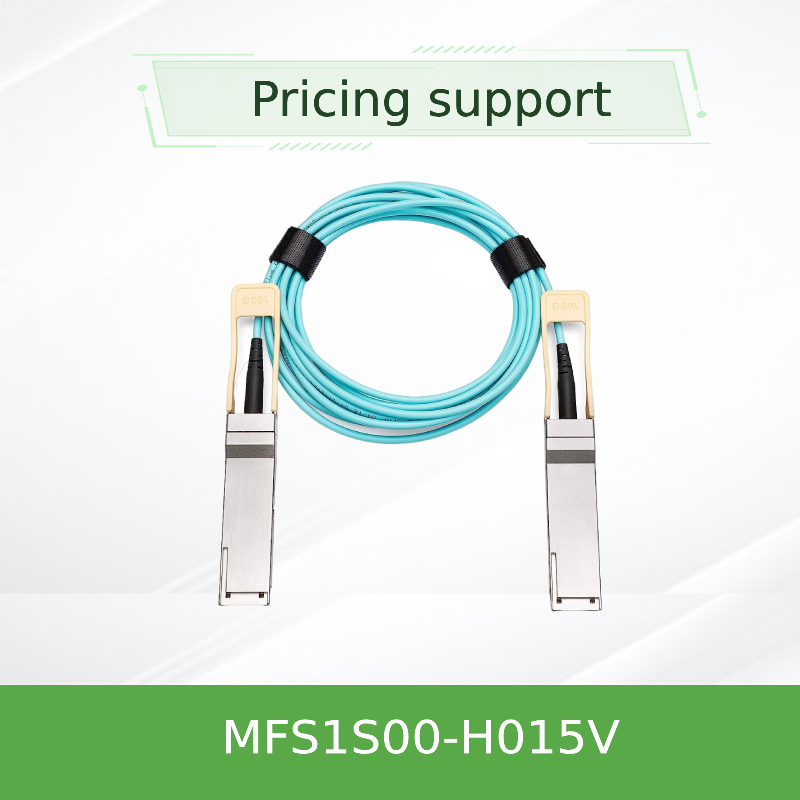

200G QSFP56 NVIDIA SN3700/SN4600 스위치 MFS1S00-H015V용 액티브 광 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H015V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 15미터 |
| 모델: | MFS1S00-H015V | ||
| 강조하다: | NVIDIA 스위치용 200G QSFP56 광 케이블,보증으로 QSFP56 활성 광 케이블,NVIDIA SN3700 SN4600 호환되는 광 케이블 |
||
제품 설명
200G QSFP56 액티브 광 케이블 (NVIDIA SN3700/SN4600 스위치용)
NVIDIA MFS1S00-H015V는 데이터 센터의 단거리 상호 연결을 위해 설계된 고성능 200Gb/s QSFP56 액티브 광 케이블(AOC)입니다. 이 VCSEL 기반 멀티모드 파이버 AOC는 4× 50Gb/s PAM4 변조를 지원하며 InfiniBand HDR 및 200 기가비트 이더넷 시스템에 안정적이고 전력 효율적인 연결을 제공합니다.
제품 개요
NVIDIA MFS1S00-H015V는 멀티모드 파이버를 통해 200Gb/s의 총 대역폭을 제공하는 QSFP56 VCSEL 기반 액티브 광 케이블입니다. 각 끝단에 4개의 독립적인 광 트랜시버를 통합하며, 각 트랜시버는 PAM4 변조를 사용하여 최대 50Gb/s로 작동합니다. SFF-8665 및 SFF-8636 표준을 완벽하게 준수하는 이 케이블은 핫 플러그 가능 설치 및 I²C 관리를 지원하며, 리타이밍이 활성화된 상태에서 각 끝단당 일반적인 전력 소비는 5.0W에 불과합니다.
주요 기능
- 데이터 속도: 최대 200Gb/s (4× 50Gb/s PAM4)
- 프로토콜 지원: InfiniBand HDR, 200GbE
- 거리: 멀티모드 파이버에서 최대 100m
- 저전력: 끝단당 일반 5.0W (리타이밍 포함)
- 핫 플러그 가능: QSFP56 폼 팩터, SFF-8665 준수
- 관리: DDM이 있는 SFF-8636 I²C 인터페이스
- 프로그래밍 가능: Rx 출력 진폭 및 프리엠퍼시스
- 규정 준수: RoHS, Class 1 레이저 안전
기술 및 설계
MFS1S00-H015V는 850nm 파장의 VCSEL(수직 공동 표면 방출 레이저) 기술과 고속 멀티모드 파이버를 사용합니다. 각 레인은 송신 및 수신 경로 모두에 대해 독립적인 리타이밍 기능을 갖추고 있어 우수한 신호 무결성을 제공합니다. 이 케이블은 광 파워, 온도, 전압 및 바이어스 전류를 실시간으로 추적하기 위한 디지털 진단 모니터링(DDM)을 통합하며, 미세 조정을 위한 프로그래밍 가능한 Tx 이퀄라이제이션 및 Rx 출력 진폭/프리엠퍼시스를 제공합니다.
일반적인 배포
- InfiniBand HDR 패브릭: HPC 클러스터에서 스위치를 서버 및 스토리지에 연결
- 200GbE 집계: Top-of-Rack 또는 Leaf-Spine 아키텍처에서 SN3700 및 SN4600 스위치 연결
- 데이터 센터 상호 연결: 랙 간 또는 행 내의 단거리(최대 100m) 링크
- AI/ML 학습 클러스터: GPU 기반 시스템을 위한 저지연, 고대역폭 연결
호환성
스위치: NVIDIA Spectrum SN3700, SN4600 시리즈 및 200G InfiniBand 또는 이더넷을 지원하는 기타 QSFP56 장착 스위치.
어댑터 / DPU: QSFP56 포트가 있는 ConnectX-6, ConnectX-7, BlueField-2/3.
프로토콜: InfiniBand HDR (100G/200G) 및 200GbE (IEEE 802.3bs).
어댑터 / DPU: QSFP56 포트가 있는 ConnectX-6, ConnectX-7, BlueField-2/3.
프로토콜: InfiniBand HDR (100G/200G) 및 200GbE (IEEE 802.3bs).
호환성은 시스템에 따라 다르며, 검증된 구성은 시스템 수준 제품 자격 보고서를 참조하십시오.
사양
| 매개변수 | 값 |
|---|---|
| 제품 유형 | 액티브 광 케이블(AOC), QSFP56 |
| 데이터 속도 | 200Gb/s (4× 50Gb/s PAM4) |
| 파이버 유형 | 멀티모드 (MMF) |
| 파장 | 850nm VCSEL |
| 거리 (OM3/OM4) | 최대 100m |
| 공급 전압 | 3.3V (3.135V - 3.465V) |
| 전력 소모 (끝단당, 리타이밍 포함) | 일반 5.0W |
| 작동 케이스 온도 | 0 °C ~ 70 °C |
| 보관 온도 | -40 °C ~ 85 °C |
| 상대 습도 (작동 시) | 5% - 85% |
| 커넥터 유형 | QSFP56 (SFF-8665 준수) |
| 관리 인터페이스 | I²C (SFF-8636) |
| 디지털 진단 (DDM) | Tx/Rx 파워, 온도, 전압, 바이어스 전류 |
| 규제 | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, Class 1 레이저 |
| 길이 (H015V) | 15미터 |
선택 가이드
| 주문 부품 번호 | 설명 | 길이 |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
다른 길이 또는 맞춤형 옵션은 영업팀에 문의하십시오.
장점
- 확장된 거리: 패시브 구리 DAC보다 훨씬 긴 거리, 최대 100m
- 낮은 전력 소비: 끝단당 5.0W로 전체 데이터 센터 전력 예산 절감
- 유연한 속도 선택: 속도 선택을 통해 NRZ (EDR) 및 PAM4 (HDR) 모드 모두 지원
- 강력한 신호 무결성: 프로그래밍 가능한 이퀄라이제이션 및 리타이밍으로 안정적인 링크 성능 보장
- 쉬운 배포: 푸시-풀 래치가 있는 핫 플러그 가능 QSFP56 폼 팩터
서비스 및 지원
공인 NVIDIA Mellanox 파트너로서 Hong Kong Starsurge Group은 다음을 제공합니다:
- InfiniBand 및 이더넷 패브릭 설계에 대한 기술 사전 판매 컨설팅
- 실시간 추적 및 통관 지원을 포함한 글로벌 물류
- 제조 결함에 대한 표준 1년 보증
- NVIDIA 스위치 및 어댑터 플랫폼에 대한 펌웨어 호환성 자문
- 이메일 또는 전화를 통한 다국어 지원 (영어, 중국어, 광둥어)
자주 묻는 질문
Q: AOC와 DAC의 차이점은 무엇인가요?
A: AOC(액티브 광 케이블)는 통합 트랜시버가 있는 광섬유를 사용하여 패시브 구리 DAC(일반적으로 ≤5m)보다 긴 거리(최대 100m)를 달성하며, 더 가볍고 EMI 내성이 우수합니다.
Q: 이 케이블을 100G 또는 40G 스위치와 함께 사용할 수 있나요?
A: 예, 100G 또는 40G 애플리케이션의 경우 NRZ 모드(25.78125 Gb/s)로 작동할 수 있지만, 200G PAM4에 최적화되어 있습니다. 속도 선택 레지스터를 적절하게 구성해야 합니다.
Q: 이 케이블의 굽힘 반경은 얼마인가요?
A: 최소 굽힘 반경은 30mm입니다.
Q: 케이블이 핫 플러그 가능한가요?
A: 예, 완전히 핫 플러그 가능하며 호스트 시스템의 전원을 끄지 않고도 라이브 삽입/제거를 지원합니다.
취급 시 주의 사항
- 오염 방지를 위해 설치 시까지 커넥터에 보호 먼지 캡을 씌워 두십시오.
- 낮은 삽입 손실을 보장하기 위해 결합 전에 승인된 광 커넥터 클리너를 사용하십시오.
- 케이블을 최소 굽힘 반경인 30mm보다 더 작게 구부리지 마십시오.
- 설치 및 취급 중 표준 ESD 주의 사항을 준수하십시오.
- 커넥터를 잡아당기지 마십시오. 삽입/제거 시에는 풀 탭 또는 래치를 사용하십시오.
Hong Kong Starsurge Group 소개
Hong Kong Starsurge Group Co., Limited는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년부터 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 광 모듈을 포함한 네트워킹 장비를 전 세계 고객에게 공급해 왔습니다. 숙련된 영업 및 기술 팀은 정부, 의료, 제조, 교육, 금융 및 엔터프라이즈와 같은 다양한 산업을 지원합니다. 신뢰성, 성능 및 확장성에 대한 고객 우선 약속을 바탕으로 맞춤형 솔루션, 글로벌 물류 및 다국어 지원을 제공합니다.
주요 사실
- 부품 번호: MFS1S00-H015V
- 폼 팩터: QSFP56 (SFF-8665)
- 데이터 속도: 200Gb/s (4×50G PAM4)
- 거리: 최대 100m (OM4)
- 프로토콜: InfiniBand HDR, 200GbE
- 전력: 끝단당 일반 5.0W
호환성 매트릭스
| 장치 유형 | 지원 플랫폼 |
|---|---|
| InfiniBand 스위치 | NVIDIA Quantum-2, SB7800, SB7900 시리즈 |
| 이더넷 스위치 | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| 어댑터 / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| 타사 | 200G를 지원하는 QSFP56 장착 스위치 (호환성 확인) |
구매자 체크리스트
- 스위치/어댑터 포트가 QSFP56 및 200G PAM4 또는 NRZ를 지원하는지 확인하십시오.
- 필요한 케이블 길이 확인 (H015V = 15m)
- 시스템이 필요한 프로토콜(InfiniBand HDR 또는 200GbE)을 지원하는지 확인하십시오.
- QSFP56 모듈의 전력 예산 및 냉각 확인
- 검증된 구성에 대한 시스템 수준 자격 보고서 검토
