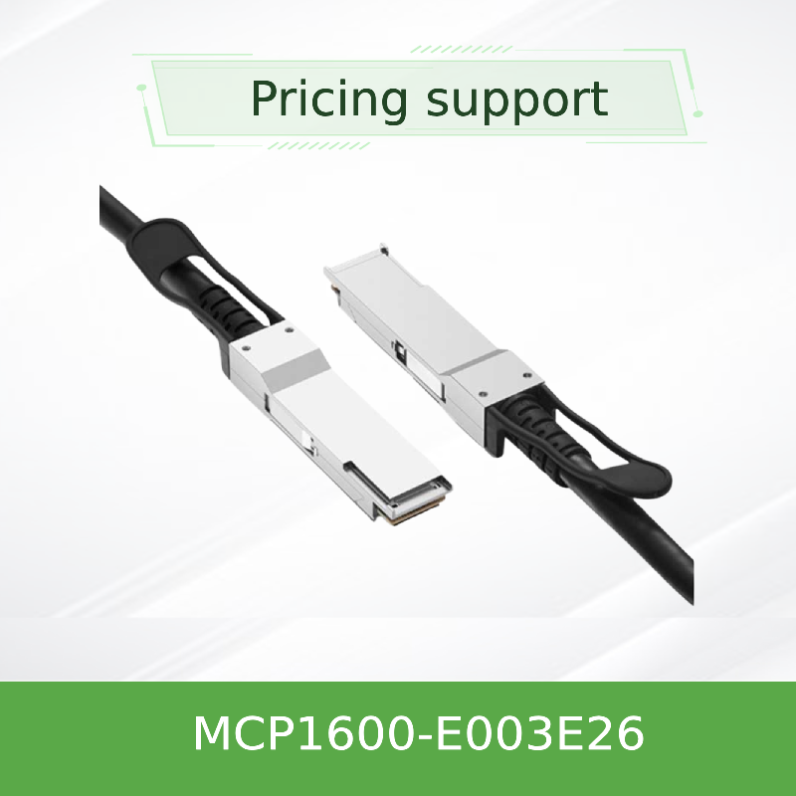

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR 패시브 구리 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E003E26 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 보증: | 1년 | 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 |
|---|---|---|---|
| 케이블 길이: | 3 미터 | 예어: | Mellanox DAC 케이블 |
| 상태: | 신규 및 기존 | 유형: | Mellanox AOC 케이블 |
| 유효성: | 재고 | 기술: | 인피니본 |
| 강조하다: | NVIDIA Mellanox 100G QSFP28 DAC 케이블,InfiniBand EDR 패시브 구리 케이블,Mellanox MCP1600-E003E26 100G 케이블 |
||
제품 설명
엔비디아 멜라녹스 MCP1600-E003E26 100G QSFP28 DAC 인피니밴드 EDR 수동 구리 케이블
엔비디아 멜라녹스 QSFP28 DAC 100Gb/s 인피니밴드 EDR 및 100GbE를 위한 수동 DAC - 3m, 26AWG, LSZH
제품 개요
의NVIDIA Mellanox MCP1600-E003E26QSFP28 수동 구리 케이블로 4개의 고속 구리 쌍을 통해 100Gb/s의 총 대역폭을 제공하며 각각 25Gb/s로 작동합니다. SFF‐8665 및 SFF‐8636 표준에 완전히 적합합니다.제품 식별을 위한 통합 EEPROM을 이용한 핫 플러그 설치 및 I2C 관리 지원전형적인 전력 소비량은 0.1W에 불과하며, InfiniBand EDR 및 100GbE 환경에서 단거리 링크 ( 최대 5m) 에 매우 에너지 효율적이고 비용 효율적인 솔루션을 제공합니다.
주요 특징
- 데이터 속도:최대 100Gb/s (4× 25Gb/s NRZ)
- 프로토콜 지원:InfiniBand EDR, 100GbE
- 초저전력:0.1W 전형적인 소비
- 핫 플러그:QSFP28 형식 요소, SFF-8665을 준수
- 관리자:SFF‐8636 I2C 인터페이스와 EEPROM
- 비트 오류 비율:멜라녹스 시스템으로 1E-15보다 낫다
- 재킷:LSZH (Low Smoke Zero Halogen), 검은색
- 준수:RoHS, LF/HF PCB
기술 및 디자인
MCP1600‐E003E26는 4개의 보호된 쌍동축 구리 쌍을 사용하며, 각 쌍은 뛰어난 신호 무결성으로 25Gb/s NRZ 신호를 지원하도록 설계되었다.케이블은 도달과 유연성의 최적의 균형을 위해 26AWG 가이드를 갖추고 있습니다.LSZH 자켓은 화재의 경우 낮은 연기와 제로 할로겐 배출을 보장하여 엄격한 안전 요구 사항이있는 데이터 센터 환경에 이상적입니다.각 케이블은 공장 테스트를 통해 최고의 성능과 내구성을 보장합니다..
전형적 인 배치
- 인피니밴드 EDR 직물:HPC 클러스터의 서버와 저장소로 스위치를 연결합니다.
- 100GbE 집계:톱 오브 랙 스위치와 서버 사이의 단거리 연결
- 데이터센터 상호 연결:비용 효율적인 랜크 내부 또는 인접 랜크 사이의 연결 (≤5m)
- AI/ML 교육 클러스터:GPU 기반 시스템용으로 낮은 지연, 높은 대역폭 연결.
호환성
스위치:NVIDIA Mellanox 양자, 스펙트럼 시리즈 및 100G 인피니밴드 또는 이더넷을 지원하는 다른 QSFP28 장비 스위치
어댑터 / DPU:연결X‐5, 연결X‐6, 연결X‐7, 블루필드‐2/3 QSFP28 포트
프로토콜:인피니밴드 EDR (100G) 및 100GbE (IEEE 802.3bj).
호환성은 시스템 의존적입니다. 검증된 구성을 위해 시스템 수준의 제품 자격 보고서를 참조하십시오.
어댑터 / DPU:연결X‐5, 연결X‐6, 연결X‐7, 블루필드‐2/3 QSFP28 포트
프로토콜:인피니밴드 EDR (100G) 및 100GbE (IEEE 802.3bj).
호환성은 시스템 의존적입니다. 검증된 구성을 위해 시스템 수준의 제품 자격 보고서를 참조하십시오.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 수동 직결 연결 구리 케이블 (DAC), QSFP28 |
| 데이터 비율 | 100Gb/s (4× 25Gb/s NRZ) |
| 와이어 가이드 | 26 AWG |
| 케이블 직경 | 9.4 ± 0.4mm |
| 최소 굽기 반지름 (일체) | 47mm |
| 최소 굽기 반지름 (반복/집합) | 94mm |
| 길이 허용 | ±50mm |
| 공급 전압 | 3.3V (3.135V - 3.465V) |
| 전력 소비 | 0.1W 전형적인 |
| 특이 임페던스 | 100Ω (90-110Ω 범위) |
| 전파 지연 | 4.5 ns/m (정보) |
| 작동용 온도 | 0 °C ~ 70 °C |
| 저장 온도 | -40 °C ~ 85 °C |
| 상대 습도 (운동) | 5% ~ 85% |
| 비트 오류 비율 (BER) | < 1E-15 Mellanox 시스템과 함께 |
| 재킷 재료 | LSZH (Low Smoke Zero Halogen), 검은색 |
| 커넥터 타입 | QSFP28 (SFF-8665을 준수) |
| 관리 인터페이스 | I2C (SFF‐8636) EEPROM |
| 준수 | RoHS, LF/HF PCB |
| 길이 (E003E26) | 3미터 |
선택 가이드
| 주문부품 번호 | 설명 | 길이 | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5m | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC, IB EDR | 10.0m | 30 |
| MCP1600-E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5m | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC, IB EDR | 20.0m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5m | 26 |
| MCP1600-E003E26 | 100G QSFP28 DAC, IB EDR | 30.0m | 26 |
| MCP1600-E004E26 | 100G QSFP28 DAC, IB EDR | 40.0m | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC, IB EDR | 50.0m | 26 |
참고: 5m 이상의 길이의 경우 활성 광케이블 (AOC) 옵션을 위해 판매팀에 문의하십시오.
장점
- 비용 효율성:단거리 링크에 대한 광적 송신기보다 훨씬 낮은 비용.
- 초저전력:0.1W 소비는 전체 데이터 센터 전력 예산을 줄입니다.
- 낮은 지연시간:수동 구리는 최소 전파 지연 (4.5 ns/m) 을 제공합니다.
- 신뢰성 높은 성능:Mellanox 시스템에서 1E-15보다 좋은 BER.
- 쉽게 배치:핫 플러그 가능한 QSFP28 형식 요소, 푸시-트랙 락.
서비스 및 지원
허가된 NVIDIA Mellanox 파트너로서 홍콩 스타서지 그룹은 다음과 같이 제공합니다.
- 인피니밴드 및 이더넷 섬유 설계에 대한 기술 판매 전 컨설팅
- 실시간 추적 및 통관 지원과 함께 글로벌 물류
- 1년 제한된 하드웨어 보증, 부품 수리 또는 교체
- NVIDIA 스위치 및 어댑터 플랫폼에 대한 펌웨어 / 호환성 자문.
- 이메일 또는 전화로 다국어 지원 (영어, 중국어, 칸톤어)
자주 묻는 질문
Q: DAC와 AOC의 차이점은 무엇입니까?
A: DAC (Direct Attach Copper Cable) 는 단거리 연결 (최고 5m) 을 위해 수동 구리 쌍을 사용합니다.AOC (Active Optical Cable) 는 광섬유와 통합 트랜시버를 더 먼 거리에 (최고 100m) 사용하지만DAC는 짧은 링크에 더 비용 효율적입니다.
Q: 이 케이블을 40G 또는 25G 포트로 사용할 수 있나요?
A: 케이블은 100G (4 × 25G) 동작에 최적화되어 있습니다. 적절한 경로 구성 없이는 40G 또는 25G 포트만 호환되지 않을 수 있습니다.
Q: 이 케이블의 최소 구부러지기 반지름은 얼마일까요?
A: 단일 구부름 반지름은 47mm입니다. 반복 또는 조립 구부름의 경우 최소 반지름은 94mm입니다.
질문: 케이블은 뜨겁게 꽂을 수 있나요?
A: 네, 완전히 핫 플러그 할 수 있으며 호스트 시스템을 끄지 않고 직접 삽입 / 제거를 지원합니다.
Q: 어떤 보증이 제공됩니까?
A: Mellanox LinkX DAC는 부품 수리 또는 교체를 포함하는 1 년 제한 하드웨어 보증이 포함되어 있습니다.
사용 주의 사항
- 오염을 방지하기 위해 설치 때까지 연결 장치에 보호 먼지 캡을 보관하십시오.
- 케이블을 지정된 최소 굽기 반지름 (47mm 단, 94mm 반복) 보다 더 단단하게 구부리는 것을 피한다.
- 커넥터를 당기지 말고 당기기 또는 턱을 사용하여 삽입/제장합니다.
- 설치 및 취급 중에 표준 ESD 예방 조치를 준수하십시오.
- 케이블이 과도한 긴장이나 분쇄력에 노출되지 않도록하십시오.
홍콩 스타서지 그룹에 대해
홍콩 스타서지 그룹 컴퍼니기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급자입니다. 2008 년부터 우리는 스위치, NIC,무선 액세스 포인트, 컨트롤러, 케이블, 광학 모듈. 우리의 경험이 많은 판매 및 기술 팀은 정부, 의료, 제조, 교육, 금융 및 기업과 같은 다양한 산업을 지원합니다.우리는 맞춤형 솔루션을 제공합니다., 글로벌 물류 및 다국어 지원 - 모두 신뢰성, 성능 및 확장성에 대한 고객 우선의 약속에 기반합니다.
주요 사실
부문 번호:MCP1600-E003E26
형태 요소:QSFP28 (SFF-8665)
데이터 속도:100Gb/s (4×25G NRZ)
길이는:30.0m
가이드 가이드:26 AWG
프로토콜:InfiniBand EDR, 100GbE
전력:0.1W 전형적인
재킷:LSZH, 검은색
형태 요소:QSFP28 (SFF-8665)
데이터 속도:100Gb/s (4×25G NRZ)
길이는:30.0m
가이드 가이드:26 AWG
프로토콜:InfiniBand EDR, 100GbE
전력:0.1W 전형적인
재킷:LSZH, 검은색
호환성 행렬
| 장치 유형 | 지원되는 플랫폼 |
|---|---|
| InfiniBand 스위치 | 엔비디아 멜라녹스 퀀텀, SB7800, SB7900 시리즈 |
| 이더넷 스위치 | 엔비디아 멜라녹스 스펙트럼 SN2000, SN3000, SN4000 시리즈 |
| 어댑터 / DPU | 연결X‐5, 연결X‐6, 연결X‐7, 블루필드‐2/3 |
| 제3자 | 100G를 지원하는 QSFP28 스위치 (응응을 확인) |
구매자 체크리스트
- 스위치/어댑터 포트가 QSFP28와 100G NRZ를 지원하는지 확인하세요.
- 필요한 케이블 길이 (E003E26 = 3.0m) 를 확인합니다.
- 시스템이 필요한 프로토콜 (InfiniBand EDR 또는 100GbE) 을 지원하는지 확인하십시오.
- 케이블 지름 (26 AWG) 이 기계적 라우팅 요구 사항을 충족하는지 확인하십시오.
- 검증된 구성에 대한 시스템 레벨 자격 보고서를 검토합니다.
