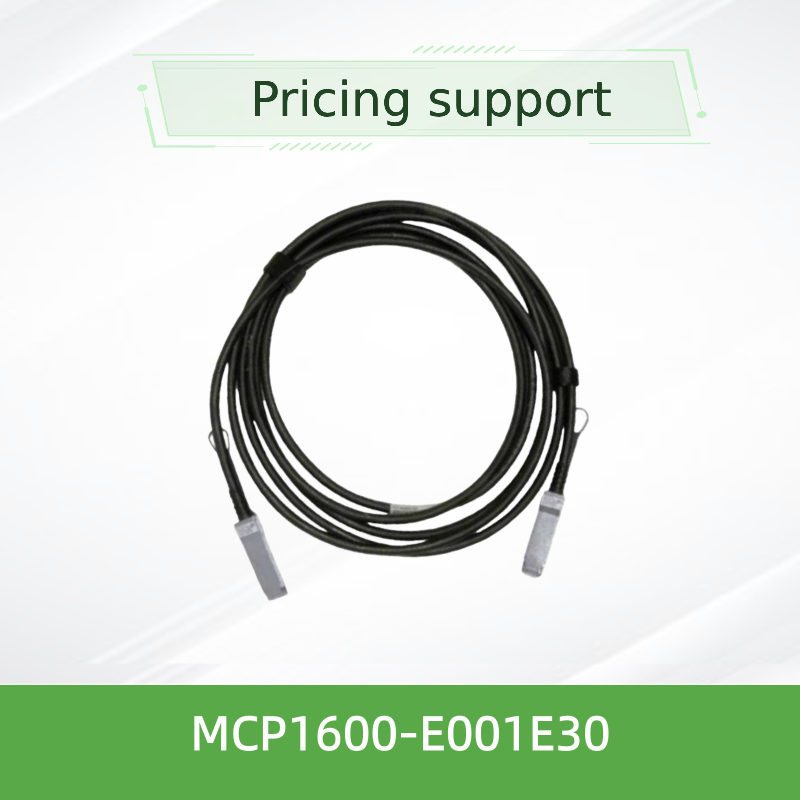

100G QSFP28 멜라녹스 스위치 MCP1600-E001E30를 위한 직결 연결 구리 케이블 1m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E001E30 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | 멜라녹스용 100G QSFP28 DAC 케이블,멜라녹스 스위치 호환 QSFP28 케이블,1m QSFP28 직결 구리 케이블 |
||
제품 설명
NVIDIA Mellanox QSFP28 DAC 100Gb/s 케이블
MCP1600-E001E30 100G QSFP28 직접 연결 구리 케이블 - InfiniBand EDR 및 100GbE용 패시브 DAC – 1m, 30AWG, LSZH
제품 개요
NVIDIA Mellanox MCP1600-E001E30은 4개의 고속 구리 페어를 통해 100Gb/s의 총 대역폭을 제공하는 QSFP28 패시브 구리 케이블로, 각 페어는 25Gb/s로 작동합니다. SFF-8665 및 SFF-8636 표준을 완벽하게 준수하며, 핫 플러그 가능 설치 및 제품 식별을 위한 EEPROM이 통합된 I²C 관리를 지원합니다. 일반적인 전력 소비량이 0.1W에 불과하여 InfiniBand EDR 및 100GbE 환경에서 단거리 링크(최대 5m)에 매우 에너지 효율적이고 비용 효과적인 솔루션을 제공합니다.주요 기능데이터 속도:
최대 100Gb/s (4* 25Gb/s NRZ)
- 1.0 m InfiniBand EDR, 100GbE
- 초저전력:재킷:
- 낮은 지연 시간: QSFP28 폼 팩터, SFF-8665 준수
- 관리: EEPROM이 포함된 SFF-8636 I²C 인터페이스
- 비트 오류율: Mellanox 시스템에서 1E-15 미만
- 재킷: LSZH (저연 할로겐 프리), 검정색
- 장치 유형 RoHS, LF/HF PCB
- 기술 및 디자인MCP1600-E001E30은 4개의 차폐 트윈 액시얼 구리 페어를 사용하며, 각 페어는 25Gb/s NRZ 신호 처리를 위해 설계되어 우수한 신호 무결성을 제공합니다. 이 케이블은 30AWG 게이지를 사용하여 좁은 공간에서 최대의 유연성을 제공하며, 외경은 7.1mm입니다. LSZH 재킷은 화재 발생 시 낮은 연기와 할로겐 배출을 보장하여 엄격한 안전 요구 사항이 있는 데이터 센터 환경에 이상적입니다. 각 케이블은 최고의 성능과 내구성을 보장하기 위해 공장에서 테스트됩니다.
일반적인 배포
InfiniBand EDR 패브릭:
HPC 클러스터에서 스위치를 서버 및 스토리지에 연결
- 100GbE 집계: Top-of-rack 스위치와 서버 간의 단거리 링크
- 데이터 센터 상호 연결: 랙 내 또는 인접 랙 간의 비용 효율적인 링크 (≤5m)
- AI/ML 학습 클러스터: GPU 기반 시스템을 위한 저지연, 고대역폭 연결
- 호환성스위치:
NVIDIA Mellanox Quantum, Spectrum 시리즈 및 100G InfiniBand 또는 Ethernet을 지원하는 기타 QSFP28 장착 스위치.
어댑터 / DPU: QSFP28 포트가 있는 ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3.
프로토콜: InfiniBand EDR (100G) 및 100GbE (IEEE 802.3bj).
0.1W 일반사양
매개변수
값
| 제품 유형 | 패시브 직접 연결 구리 케이블 (DAC), QSFP28 |
|---|---|
| 데이터 속도 | 100Gb/s (4* 25Gb/s NRZ) |
| 와이어 게이지 | 30 AWG |
| 케이블 직경 | 7.1 ± 0.35 mm |
| 최소 굽힘 반경 (단일) | 35.5 mm |
| 최소 굽힘 반경 (반복/조립) | 71 mm |
| 길이 허용 오차 | ±25 mm |
| 공급 전압 | 3.3V (3.135V – 3.465V) |
| 전력 소비량 | 0.1W 일반 |
| 특성 임피던스 | 100Ω (90–110Ω 범위) |
| 전파 지연 | 4.5 ns/m (참고용) |
| 작동 케이스 온도 | 0 °C ~ 70 °C |
| 보관 온도 | −40 °C ~ 85 °C |
| 상대 습도 (작동) | 5% – 85% |
| 비트 오류율 (BER) | < 1E-15 (Mellanox 시스템) |
| 재킷 재질 | LSZH (저연 할로겐 프리), 검정색 |
| 커넥터 유형 | QSFP28 (SFF-8665 준수) |
| 관리 인터페이스 | EEPROM이 포함된 I²C (SFF-8636) |
| 규정 준수 | RoHS, LF/HF PCB |
| 길이 (E001E30) | 1 미터 |
| 선택 가이드 | 주문 부품 번호 |
설명
| 길이 | AWG | MCP1600-E00AE30 | 100G QSFP28 DAC, IB EDR |
|---|---|---|---|
| 0.5 m | 26 | MCP1600-E001E30 | 100G QSFP28 DAC, IB EDR |
| 1.0 m | 26 | MCP1600-E01AE30 | 100G QSFP28 DAC, IB EDR |
| 1.5 m | 26 | MCP1600-E002E30 | 100G QSFP28 DAC, IB EDR |
| 2.0 m | 26 | MCP1600-E02AE26 | 100G QSFP28 DAC, IB EDR |
| 2.5 m | 26 | MCP1600-E003E26 | 장점 |
| 3.0 m | 26 | MCP1600-E004E26 | 장점 |
| 4.0 m | 26 | MCP1600-E005E26 | 장점 |
| 5.0 m | 26 | 참고: 5m 이상의 길이는 액티브 광 케이블(AOC) 옵션에 대해 영업팀에 문의하십시오. | 장점 |
비용 효율성:
단거리 링크의 광 트랜시버보다 훨씬 저렴한 비용
- 초저전력: 0.1W 소비량으로 전체 데이터 센터 전력 예산 절감
- 낮은 지연 시간: 패시브 구리는 최소 전파 지연 (4.5 ns/m) 제공
- 안정적인 성능: Mellanox 시스템에서 1E-15 미만의 BER
- 쉬운 배포: 푸시-풀 래치가 있는 핫 플러그 가능 QSFP28 폼 팩터
- 서비스 및 지원공인 NVIDIA Mellanox 파트너로서 홍콩 스타서지 그룹은 다음을 제공합니다:
InfiniBand 및 Ethernet 패브릭 설계를 위한 기술 사전 판매 컨설팅
실시간 추적 및 통관 지원을 포함한 글로벌 물류
- 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증
- NVIDIA 스위치 및 어댑터 플랫폼에 대한 펌웨어/호환성 자문
- 이메일 또는 전화를 통한 다국어 지원 (영어, 중국어, 광둥어)
- 자주 묻는 질문
- Q: DAC와 AOC의 차이점은 무엇인가요?
A: DAC (Direct Attach Copper Cable)는 단거리 링크(최대 5m)에 패시브 구리 페어를 사용하며, AOC (Active Optical Cable)는 더 긴 거리(최대 100m)에 통합 트랜시버가 있는 광섬유를 사용합니다. DAC는 단거리 링크에 더 비용 효율적입니다.
Q: 이 케이블을 40G 또는 25G 포트와 함께 사용할 수 있나요?
A: 이 케이블은 100G (4*25G) 작동에 최적화되어 있습니다. 올바른 레인 구성 없이는 40G 또는 25G 전용 포트와 호환되지 않을 수 있습니다.
Q: 이 케이블의 최소 굽힘 반경은 얼마인가요?
A: 단일 굽힘 반경은 35.5mm입니다. 반복 또는 조립 굽힘의 경우 최소 반경은 71mm입니다.
Q: 케이블이 핫 플러그 가능한가요?
A: 예, 완벽하게 핫 플러그 가능하며 호스트 시스템의 전원을 끄지 않고도 라이브 삽입/제거를 지원합니다.
Q: 어떤 보증이 제공되나요?
A: Mellanox LinkX DAC에는 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증이 포함됩니다.
취급 시 주의 사항
오염을 방지하기 위해 설치 시까지 커넥터에 보호 먼지 캡을 씌워 두십시오.
케이블을 지정된 최소 굽힘 반경(단일 35.5mm, 반복 71mm)보다 더 좁게 구부리지 마십시오.
- 커넥터를 잡아당기지 마십시오. 삽입/제거 시에는 풀 탭 또는 래치를 사용하십시오.
- 설치 및 취급 시 표준 ESD 주의 사항을 준수하십시오.
- 케이블에 과도한 장력이나 압착력이 가해지지 않도록 하십시오.
- 홍콩 스타서지 그룹 소개
- 홍콩 스타서지 그룹 유한 회사(Hong Kong Starsurge Group Co., Limited)는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년부터 전 세계 고객에게 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 광 모듈을 포함한 네트워킹 장비를 공급해 왔습니다. 숙련된 영업 및 기술 팀은 정부, 의료, 제조, 교육, 금융 및 기업 등 다양한 산업 분야를 지원합니다. 우리는 맞춤형 솔루션, 글로벌 물류 및 다국어 지원을 제공하며, 이 모든 것은 신뢰성, 성능 및 확장성에 대한 고객 우선 약속을 기반으로 합니다.
주요 사실
부품 번호: MCP1600-E001E30
폼 팩터:
QSFP28 (SFF-8665)데이터 속도:
100Gb/s (4*25G NRZ)길이:
1.0 m와이어 게이지:
30 AWG프로토콜:
InfiniBand EDR, 100GbE전력:
0.1W 일반재킷:
LSZH, 검정색호환성 매트릭스
장치 유형지원 플랫폼
InfiniBand 스위치
| NVIDIA Mellanox Quantum, SB7800, SB7900 시리즈 | 이더넷 스위치 |
|---|---|
| NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 시리즈 | 어댑터 / DPU |
| ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 | 타사 |
| 100G를 지원하는 QSFP28 장착 스위치 (규정 준수 확인) | 구매자 체크리스트 |
| 스위치/어댑터 포트가 QSFP28 및 100G NRZ를 지원하는지 확인하십시오. | 필요한 케이블 길이 확인 (E001E30 = 1.0m) |
시스템이 필요한 프로토콜(InfiniBand EDR 또는 100GbE)을 지원하는지 확인하십시오.
- 케이블 게이지(30 AWG)가 기계적 배선 요구 사항을 충족하는지 확인하십시오.
- 검증된 구성에 대한 시스템 수준 인증 보고서를 검토하십시오.
- 관련 제품
- MCP1600-E00AE30 – 0.5m, 30 AWG 변형
- MCP1600-E01AE30 – 1.5m, 30 AWG 변형
MCP1600-E005E26 – 5m, 26 AWG 변형
- MFS1S00-HxxxV – 더 긴 도달 거리를 위한 200G QSFP56 AOC
- MMA1Z00-NS400 – 400G QSFP112 트랜시버
이 제품에 대한 자세한 내용을 알고 싶습니다
