NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE 액티브 광 케이블 50m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFA1A00-C050 |
| 문서: | MFA1A00-xxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 리드타임: | 주식에 따르면 |
| 기술: | 이더넷 | 길이: | 5m |
| 공급 전압: | -0.3-3.6 | 데이터 입력 전압: | -0.3-4.465 |
| 강조하다: | NVIDIA 100G QSFP28 MMF AOC,100GbE 액티브 광 케이블 50m,Nvidia 100GbE 성능 케이블 |
||
제품 설명

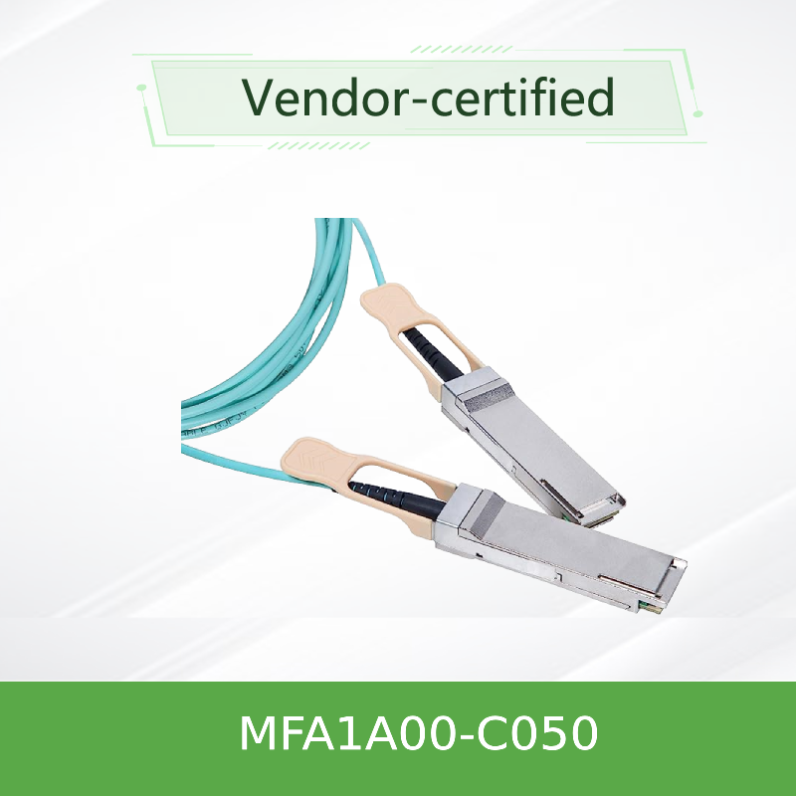

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
고성능 100Gb/s QSFP28 활성 광케이블 데이터 센터의 중장거리 상호 연결을 위해 설계. 신뢰할 수 있도록 각 레인별로 선택 가능한 재시간으로 4 × 25Gb/s NRZ 모듈을 지원합니다.100 기가비트 이더넷 및 인피니밴드 EDR 시스템에서 에너지 효율적인 연결.
제품 개요
NVIDIA MFA1A00-C050는 멀티모드 광섬유를 통해 100Gb/s의 총 대역폭을 제공하는 QSFP28 VCSEL 기반의 활성 광 케이블이다. 이 50 미터 변종은 범위와 비용의 최적의 균형을 제공합니다.각 끝마다 4개의 독립적인 광적 송신기가 있으며 최대 25mHz까지 작동합니다..78Gb/s NRZ 변조와 함께. SFF-8665 및 SFF-8636 표준에 완전히 적합하며, 일반적인 전력 소모량 2만 원의 고온 플러그 설치 및 I2C 관리를 지원합니다.2W 각 끝에 retiming가 활성화되면.
주요 특징
- 데이터 속도:최대 100Gb/s (4× 25.78Gb/s NRZ)
- 프로토콜 지원:100GbE, 인피니밴드 EDR
- 범위:멀티모드 섬유로 최대 100m
- 저전력:2끝당 2W (재시각)
- 핫 플러그:QSFP28 형식 요소, SFF-8665을 준수합니다.
- 관리자:SFF-8636 I2C 인터페이스와 DDM
- 프로그래밍 가능:Rx 출력 진폭 & 전 강조, Tx 입력 평형
- 준수:RoHS, 레이저 안전 1급
기술 및 디자인
MFA1A00-C050는 고속 멀티모드 섬유와 결합된 850nm 파장의 VCSEL (Vertical Cavity Surface-Emitting Laser) 기술을 사용합니다.각 노선에는 송신 및 수신 경로 모두에 대한 독립적인 재시간이 있습니다.이 케이블은 디지털 진단 모니터링 (DDM) 을 통합하여 광전력, 온도, 전압 및 편향 전류를 실시간으로 추적합니다.프로그래밍 가능한 Tx 평형 및 Rx 출력 진폭 / 사전 강조는 다양한 호스트 보드 조건에 대한 정밀 조정을 허용합니다.LSZH (Low Smoke Zero Halogen) 자켓은 데이터 센터 환경에서 안전을 보장합니다.
전형적 인 배치
- 100GbE 데이터 센터:톱 오브 랙 스위치를 서버와 저장 시스템에 연결
- 인피니밴드 EDR 직물:중간 범위의 상호 연결을 필요로 하는 고성능 컴퓨팅 클러스터
- 클라우드 서비스 제공자:공공 및 사설 클라우드에 대한 비용 효율적인 100G 연결
- AI/ML 교육 클러스터:GPU 기반 시스템용 높은 대역폭, 낮은 지연 연결
- 기업 캠퍼스 네트워크:배포 및 코어 스위치 사이의 집계 링크
호환성
스위치:NVIDIA 스펙트럼 시리즈, NVIDIA 퀀텀 시리즈 및 100GbE 또는 InfiniBand EDR를 지원하는 다른 QSFP28 장비 스위치.
어댑터 / DPU:연결X-5, 연결X-6, 연결X-7, 블루필드-2/3 QSFP28 포트
프로토콜:100GbE (IEEE 802.3bm) 및 InfiniBand EDR.
호환성은 시스템에 달려 있습니다. 검증된 구성을 위해 시스템 수준의 제품 자격 보고서를 참조하십시오.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 액티브 옵틱 케이블 (AOC), QSFP28 |
| 데이터 비율 | 100Gb/s (4× 25.78Gb/s NRZ) |
| 섬유 종류 | 멀티모드 (MMF) |
| 파장 | 850nm VCSEL |
| 범위 (OM3/OM4) | 최대 100m |
| 공급 전압 | 3.3V (3.135V - 3.465V) |
| 전력 분산 (끝당, 재시화 없이) | 1.5W 전형 / 1.8W 최대 |
| 전력 분산 (회복을 포함 한 끝당) | 2.2W 전형 / 2.5W 최대 |
| 작동용 온도 | 0 °C ~ 70 °C |
| 저장 온도 | -40 °C ~ 85 °C |
| 상대 습도 (운동) | 5% ~ 85% |
| 커넥터 타입 | QSFP28 (SFF-8665을 준수) |
| 관리 인터페이스 | I2C (SFF-8636) DDM |
| 디지털 진단 (DDM) | Tx/Rx 전력, 온도, 전압, 편향 전류 |
| 비트 오류 비율 (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| 규제 | CB, cTUVus, CE, FCC 클래스 A, ICES, RCM, VCCI, 클래스 1 레이저 |
| 길이 (C050) | 50미터 |
전력 소모는 재시화 구성에 따라 달라집니다. 낮은 비트 속도 (재시화 없이) 에 대해서는 전력 소모가 감소합니다.
선택 가이드
| 주문부품 번호 | 설명 | 길이 | 조약 |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100m | 100GbE |
인피니밴드 EDR 변종에 대해서는 MFA1A00-Exxx 시리즈를 사용한다. 100GbE에 대해서는 MFA1A00-Cxxx 시리즈를 사용한다. 다른 길이는 요청에 따라 사용할 수 있다.
장점
- 확장 범위:50m 길이는 랙과 랙과 줄과 줄의 연결에 유연성을 제공합니다.
- 낮은 전력 소모:2끝당.2W (중시화) 는 전체 데이터 센터 전력 예산을 감소시킵니다.
- 유연한 비율 지원:선택 가능한 리타임은 25G 및 더 낮은 비트 속도를 지원합니다.
- 강력한 신호 무결성:프로그래밍 가능한 평형 및 재시각은 신뢰할 수있는 링크 성능을 보장합니다.
- 쉽게 배치:핫 플러그 가능한 QSFP28 형식 요소
- 디지털 진단:링크 건강 및 성능의 실시간 모니터링
서비스 및 지원
허가된 NVIDIA 파트너로서 홍콩 스타서지 그룹은 다음과 같은 서비스를 제공합니다.
- 100G 네트워크 아키텍처 및 케이블 설계에 대한 기술 판매 전 컨설팅
- 실시간 추적 및 통관 지원으로 글로벌 물류
- 표준 NVIDIA 하드웨어 보증 적용
- NVIDIA 스위치 및 어댑터 플랫폼에 대한 펌웨어 및 호환성 자문
- 이메일 또는 전화로 다국어 지원 (영어, 중국어, 중국어)
자주 묻는 질문
Q: AOC와 DAC의 차이점은 무엇입니까?
A: AOC (Active Optical Cable) 는 광섬유와 통합 트랜시버를 사용하여 수동 구리 DAC (일반적으로 ≤5m) 보다 더 긴 범위 (최고 100m) 를 달성합니다.무게가 낮고 EMI 면역력이 더 뛰어나면서.
Q: 이 케이블을 InfiniBand EDR 스위치로 사용할 수 있나요?
A: 예, MFA1A00 시리즈는 InfiniBand EDR (E 시리즈) 및 100GbE (C 시리즈) 를 모두 지원합니다. EDR을 위해 MFA1A00-Exxx 변종을 사용하십시오.
Q: C 시리즈와 E 시리즈의 차이점은 무엇입니까?
A: C 시리즈는 100GbE 애플리케이션에 최적화되어 있으며, E 시리즈는 InfiniBand EDR에 최적화되어 있습니다. 둘 다 동일한 물리적 하드웨어를 사용하지만 다른 펌웨어 구성이있을 수 있습니다.
질문: 이 케이블의 최소 구부리 반지름은 얼마일까요?
A: 최소 굽기 반지름은 30mm입니다.
질문: 케이블이 뜨겁게 꽂을 수 있나요?
A: 네, 완전히 핫 플러그 가능하며 호스트 시스템을 꺼내지 않고 직접 삽입 / 제거를 지원합니다.
질문: 이 케이블의 최대 거리는 무엇일까요?
A: MFA1A00 시리즈는 OM3/OM4 멀티모드 섬유로 최대 100m까지 지원합니다. C050 변종은 50m입니다.
사용 주의 사항
- 오염을 방지하기 위해 설치하기 전까지 커넥터에 보호 먼지 캡을 보관하십시오.
- 적당한 삽입 손실을 보장하기 위해 짝짓기 전에 승인된 광 연결기 청소제를 사용하십시오.
- 케이블을 30mm 최소 구부리 반지름보다 더 단단하게 구부리는 것을 피하십시오.
- 설치 및 취급 도중 표준 ESD 예방 조치를 준수
- 커넥터를 당기지 마십시오; 삽입 / 제거를 위해 당기는 탭 또는 락을 사용하십시오.
홍콩 스타서지 그룹에 대해
홍콩 스타서지 그룹 (Hong Kong Starsurge Group Co., Limited) 은 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년부터,우리는 스위치를 포함한 네트워크 장비로 전 세계 고객에게 서비스를 제공했습니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블, 광 모듈. 우리의 경험이 많은 판매 및 기술 팀은 정부, 의료, 제조, 교육과 같은 다양한 산업을 지원,우리는 맞춤형 솔루션, 글로벌 물류 및 다국어 지원을 제공합니다. 신뢰성, 성능 및 확장성에 대한 고객 우선의 약속에 기반합니다.
주요 사실
부문 번호:MFA1A00-C050
형태 요소:QSFP28 (SFF-8665)
데이터 속도:100Gb/s (4×25G NRZ)
길이는:50m
프로토콜:100GbE
전력 (재시계와 함께):2.2W 전형적인 / 끝
범위:최대 100m
재킷:LSZH, 아쿠아
호환성 행렬
| 장치 유형 | 지원되는 플랫폼 |
|---|---|
| 이더넷 스위치 | NVIDIA 스펙트럼 SN2000/SN3000/SN4000 시리즈, 타사 100G 스위치 |
| InfiniBand 스위치 | 엔비디아 퀀텀, SB7800, SB7900 시리즈 (E 시리즈 변종과 함께) |
| 어댑터 / DPU | 연결X-5, 연결X-6, 연결X-7, 블루필드-2/3 |
| 제3자 | 100G를 지원하는 QSFP28 스위치 (응답을 확인) |
구매자 체크리스트
- 당신의 스위치 / 어댑터 포트가 QSFP28 및 100G NRZ를 지원하는지 확인
- 필요한 케이블 길이를 확인합니다 (C050 = 50m)
- 시스템이 필요한 프로토콜 (100GbE 또는 InfiniBand EDR) 을 지원하는지 확인하십시오.
- 애플리케이션에 대한 재시정이 필요한지 결정합니다 (100G에 기본으로 활성화됩니다)
- QSFP28 모듈의 전력 예산 및 냉각을 확인합니다.
- 검증된 구성에 대한 시스템 레벨 자격 보고서를 검토합니다.
