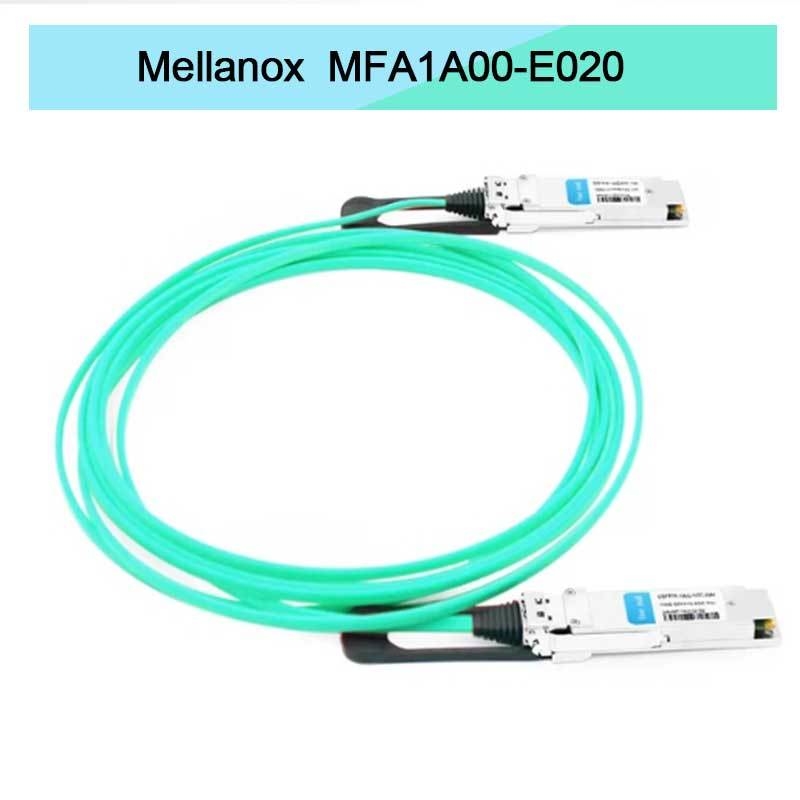

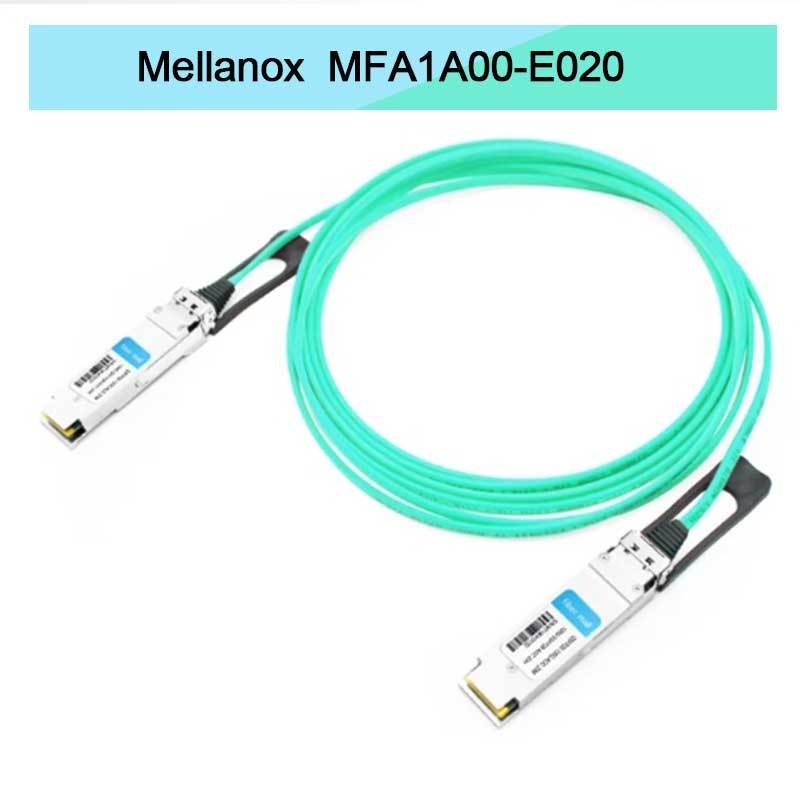

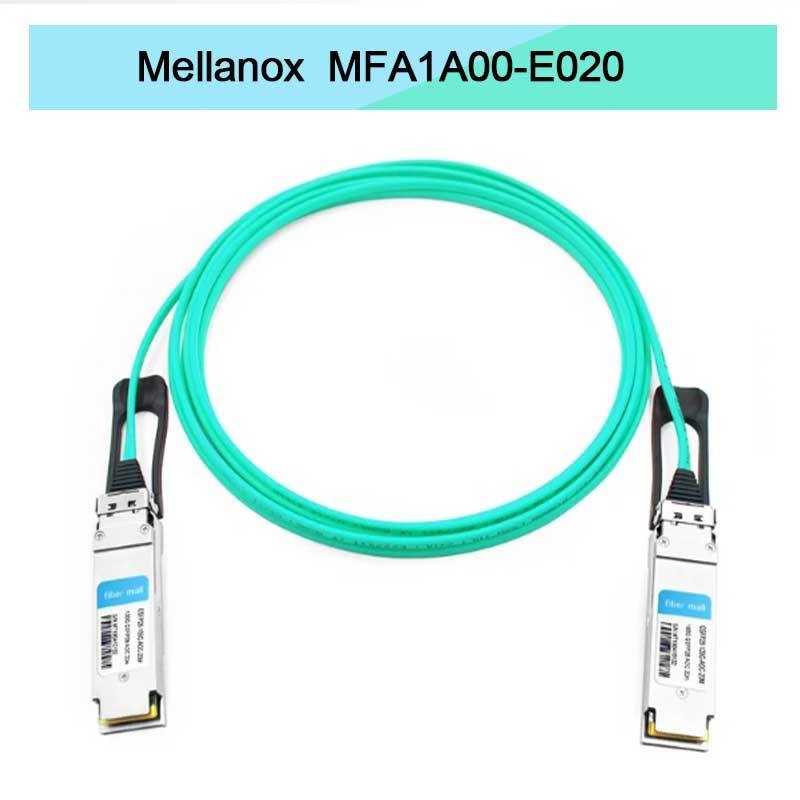

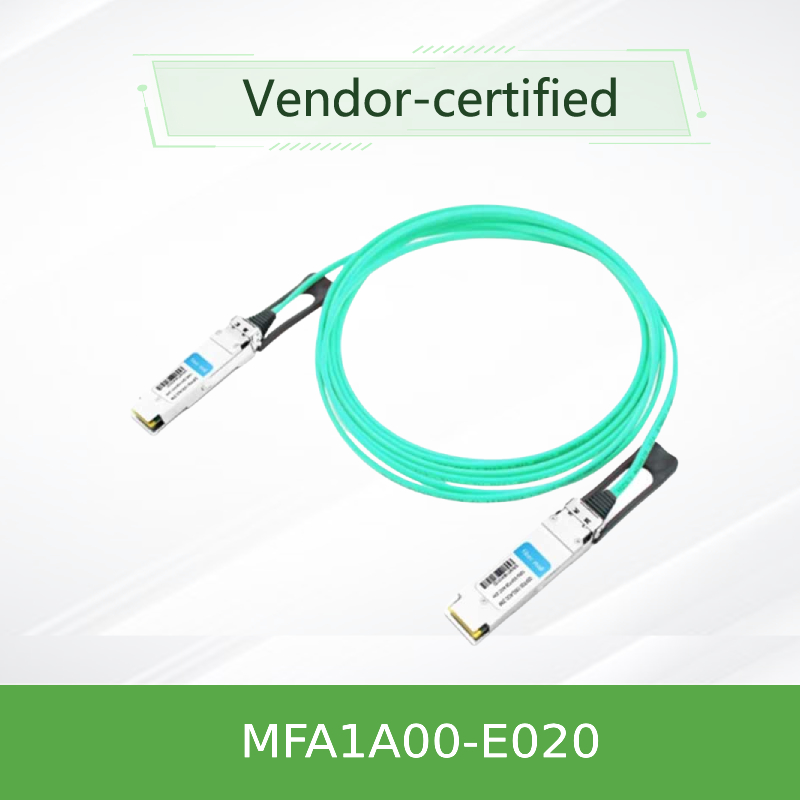

NVIDIA MFA1A00-E020 100Gb/s QSFP28 액티브 광 케이블

1. 제품 개요

NVIDIA® MFA1A00-E020은 100Gb/s InfiniBand EDR 및 이더넷 애플리케이션을 위해 설계된 고성능 QSFP28 액티브 광 케이블(AOC)입니다. 이 광섬유 케이블은 20미터의 강력한 도달 거리를 제공하여 데이터 센터 환경에서 패시브 구리 솔루션을 훨씬 능가합니다. 각 끝에 최대 26Gb/s 속도로 데이터를 전송할 수 있는 4개의 멀티 모드 광섬유(MMF)를 통합합니다. 높은 포트 밀도와 핫 플러그 가능성을 위해 설계된 이 패시브 광 케이블 대안은 뛰어난 구성 가능성과 전력 효율성을 제공하여 최신 고속 상호 연결에 이상적인 선택입니다.

2. 주요 특징

• 고대역폭 애플리케이션을 위한 최대 100Gb/s의 데이터 속도
• 간편한 설치 및 유지 관리를 위한 핫 플러그 가능 QSFP28 폼 팩터
• 신호 무결성을 위한 프로그래밍 가능한 수신기 출력 진폭 및 프리엠퍼시스
• 26Gb/s에서 최적의 성능을 위한 레인별 선택 가능한 리타이밍
• 낮은 전력 소비: 각 끝당 2.2W(일반, 리타이밍 포함)
• 멀티 모드 광섬유를 사용한 최대 100미터의 도달 거리
• SFF-8665, SFF-8636 및 RoHS 표준 준수
• 실시간 성능 추적을 위한 디지털 진단 모니터링(DDM)

3. 핵심 기술 및 표준

MFA1A00-E020은 안정적인 데이터 전송을 위해 수직 공동 표면 방출 레이저(VCSEL) 기술을 활용합니다. QSFP28 인터페이스용 SFF-8665 및 I²C 관리 인터페이스용 SFF-8636을 포함한 주요 산업 표준을 완벽하게 준수합니다. 이 광섬유 케이블은 100GbE 이더넷 및 InfiniBand EDR 프로토콜을 지원하여 광범위한 상호 운용성을 보장합니다. 고급 펌웨어는 정교한 디지털 진단 모니터링(DDM)을 가능하게 하여 온도, 전압, 레이저 바이어스 및 광 전력 레벨에 대한 통찰력을 제공합니다.

4. 작동 원리

이 액티브 광 케이블은 통합 VCSEL 송신기를 통해 호스트 시스템의 전기 신호를 광 신호로 변환하여 작동합니다. 그런 다음 이러한 광 신호는 멀티 모드 광섬유를 통해 전송됩니다. 수신단에서 광 검출기는 신호를 다시 전기 데이터로 변환합니다. 이 케이블은 각 레인에 내장된 리타이밍 기능(CDR)을 갖추고 있어 신호 지터 및 왜곡을 수정하여 확장된 거리에서 데이터 무결성을 보장합니다. 이 통합 방식은 별도의 트랜시버와 패치 케이블의 필요성을 없애 링크를 단순화하고 안정성을 향상시킵니다. 이 패시브 광 케이블 대안은 완벽한 플러그 앤 플레이 솔루션입니다.

5. 애플리케이션 시나리오

MFA1A00-E020은 낮은 대기 시간과 높은 대역폭을 요구하는 고성능 컴퓨팅 환경을 위해 설계되었습니다.

• 데이터 센터 상호 연결: 스파인-리프 아키텍처, 톱오브랙(ToR) 스위칭 및 서버-스위치 연결.
• 고성능 컴퓨팅(HPC): InfiniBand EDR을 활용하는 클러스터 및 슈퍼컴퓨터.
• 클라우드 인프라: 고속 서버 상호 연결이 필요한 대규모 클라우드 서비스 제공업체.
• 엔터프라이즈 네트워크: 코어 네트워킹 및 스토리지 영역 네트워크(SAN).

6. 사양 및 주문 정보

7. 장점 및 판매 포인트

이 광섬유 케이블은 여러 가지 주요 장점을 통해 기존의 패시브 광 케이블 솔루션 및 경쟁 제품과 차별화됩니다.

• 뛰어난 도달 거리 및 성능: 패시브 DAC 케이블의 제한을 훨씬 초과하는 안정적인 100m 도달 거리를 제공합니다.
• 통합 솔루션: 별도의 트랜시버 및 패치 케이블과 관련된 호환성 문제 및 삽입 손실 문제를 제거합니다.
• 향상된 진단: 포괄적인 DDM을 통해 사전 예방적인 모니터링 및 네트워크 관리가 가능하여 가동 중지 시간을 줄입니다.
• 전력 효율성: 많은 대체 솔루션에 비해 포트당 전력 소비가 낮아 운영 비용을 절감합니다.
• 엄격한 품질: 뛰어난 성능과 장기적인 내구성을 보장하기 위해 생산 테스트를 광범위하게 거칩니다.

8. 서비스 및 지원

당사는 모든 제품에 대한 포괄적인 지원을 제공합니다. 여기에는 표준 보증 기간이 포함됩니다. 당사의 기술 팀은 통합 및 문제 해결을 지원하기 위해 연중무휴 24시간 상담 및 지원을 제공합니다. 당사는 대규모 재고를 유지하여 소량 및 대량 주문 모두에 대해 안정적인 배송 시간을 제공할 수 있습니다.

9. 자주 묻는 질문(FAQ)

Q: 이 케이블은 핫 플러그가 가능합니까?
A: 예, QSFP28 폼 팩터는 핫 플러그 작동을 위해 설계되어 시스템 전원을 끄지 않고도 설치 및 제거할 수 있습니다.

Q: AOC와 패시브 DAC의 차이점은 무엇입니까?
A: 이와 같은 액티브 광 케이블(AOC)은 광섬유를 사용하고 신호 처리를 위한 내장 전자 장치를 갖추고 있어 더 긴 도달 거리(최대 100m)와 더 적은 무게를 허용합니다. 패시브 직접 연결 구리(DAC) 케이블은 더 무겁고 도달 거리가 짧으며(~5-7m) 활성 구성 요소가 없습니다.

Q: 이 케이블은 디지털 진단(DDM/DOM)을 지원합니까?
A: 예, SFF-8636에 따라 전체 디지털 진단 모니터링(DDM)을 갖추고 있어 온도, 전압, TX/RX 전력 및 레이저 바이어스 전류에 대한 실시간 데이터를 제공합니다.

Q: 이 케이블은 어떤 시스템과 호환됩니까?
A: QSFP28 포트가 있고 100GbE 또는 InfiniBand EDR 프로토콜을 지원하는 모든 스위치, 라우터 또는 네트워크 인터페이스 카드와 호환됩니다. 항상 시스템의 호환성 가이드를 참조하십시오.

10. 중요 주의 사항

• 호스트 장비의 QSFP28 포트가 적절한 프로토콜(100GbE 또는 InfiniBand EDR)에 대해 활성화되어 있는지 확인하십시오.
• 내부 섬유에 영구적인 손상을 방지하기 위해 최소 굽힘 반경 30mm를 초과하지 마십시오.
• 지정된 온도 및 습도 범위 내에서 케이블을 작동 및 보관하십시오(0°C ~ 70°C 작동; 5% ~ 85% 습도).
• 이 장비는 FCC 클래스 A 제한을 준수합니다. 주거 지역에서 전파 간섭을 일으킬 수 있습니다. 완화는 사용자의 책임입니다.
• 레이저 모듈은 IEC 60825-1 클래스 I 레이저 제품으로 분류되며 정상 작동 조건에서 안전합니다.
