브랜드 이름:
Mellanox
모델 번호:
MFS1S00-H005V
연락주세요
도입

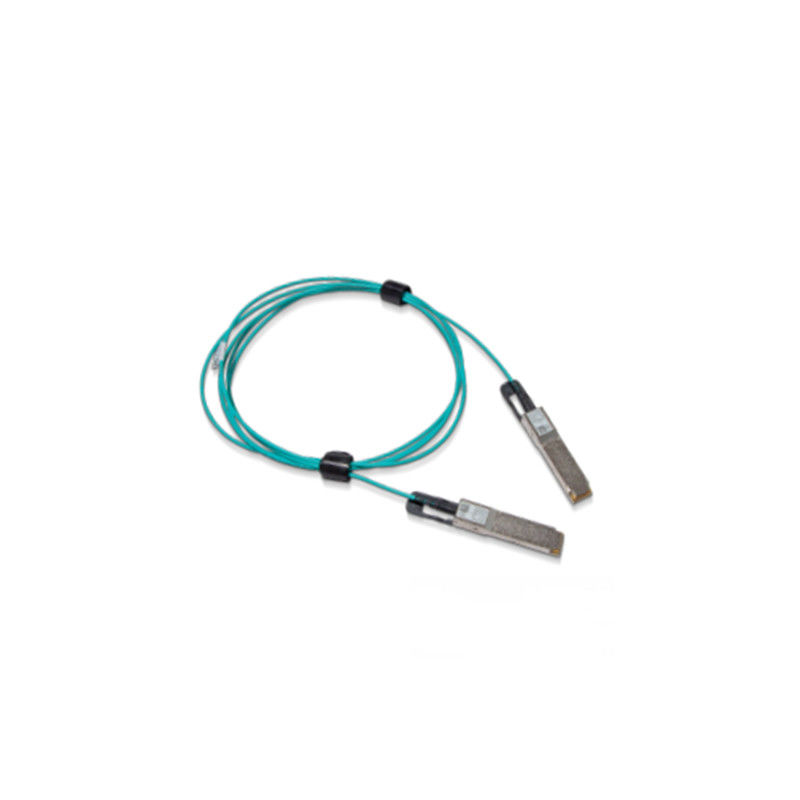

NVIDIA® MFS1S00은 활동적 광케이블 (AOC)가 200Gb/s 인피니밴드 (IB) HDR (고속 패킷 전송) 시스템에 사용하기 위해 설계한 QSFP56 VCSEL 기반 (수직 공동형 표면방사 레이저) 입니다.
MFS1S00 AOC은 데이터 센터에서의 높은 포트 밀도와 환경설정 가능성과 수동적 구리 케이블 보다 더 매우 긴 한계를 제공합니다. AOC이 뜨겁게 끼워 넣을 수 있기 때문에, 그것은 설치하고 대체하기 쉽습니다.
MFS1S00은 호스트 시스템을 향하여 전기적인 측면 위의 표준 SFF-8665 순응하는 QSFP56 항구를 가지고 있습니다. 그것은 말마다 네 멀티 모드 파이버 (MMF) 광학 송수신기를 포함합니다, 데이터에 있는 각각 작동이 평가됩니다의 50Gb/s까지.
MFS1S00은 50Gb/s 비율까지 둘다 그것의 광 신호 송수신 모듈을 위해 레인마다 선택 가능한 리타이밍을 제공합니다.
NVIDIA의 유일한 품질 케이블 솔루션은 데이타 센터 내부연락에게 동력 효율적 연결성을 제공합니다. 그것은 저비용과 데이터 센터에서 축소한 전력 소비량에서 더 높은 포트 대역폭, 밀도와 환경설정 가능성을 가능하게 합니다. 엄격한 생산 테스트는 최고 멋진 설치 경험, 공연과 내구성을 보증합니다.
| 하이라이트 |
| * 200Gb/s 자료 비율까지 |
| * 프로그램 가능한 Rx 출력 진폭과 프레엔파시스 |
| * 프로그램가능 Tx 입력 이퀄라이저 |
| * 선택 가능한 리타이밍 |
| * SFF-8665 순응하는 QSFP28은 좌현으로 향하게 합니다 |
| * 단일 3.3V 전원 공급기 |
| * 2.2W 전력 소모 (typ, 리타이밍과 각각 끝) |
| * 로우 BER |
| * 최고 100m까지 길이 |
| * 뜨겁게 끼워 넣을 수 있습니다 |
| * 로에스 순응한 |
| * SFF-8636 순응하는 I2C 관리 인터페이스 |
| MFS1S00-H003V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 3m에 달하는, 활동적 광케이블 |
| MFS1S00-H005V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 5m에 달하는, 활동적 광케이블 |
| MFS1S00-H010V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 10m에 달하는, 활동적 광케이블 |
| MFS1S00-H015V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 15m에 달하는, 활동적 광케이블 |
| MFS1S00-H020V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 20m에 달하는, 활동적 광케이블 |
| MFS1S00-H030V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 30m에 달하는, 활동적 광케이블 |
| MFS1S00-H050V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 50m에 달하는, 활동적 광케이블 |
| MFS1S00-H100V | 200Gb/s VPI (IB HDR와 200GbE), QSFP56, 100m에 달하는, 활동적 광케이블 |
절대 최대 정격은 장치에 대한 손상이 발생할지도 모르는 그것들입니다.
조작 사양과 절대 최대 정격 사이의 장기간 작동은 계획되지 않고, 영구 부품 퇴보를 야기시킬 수 있습니다.
|
매개 변수
|
민
|
맥스
|
유닛
|
|---|---|---|---|
| 공급 전압 | -0.3 | 3.6 | Ｖ |
| 데이터 입력 전압 | -0.3 | 3.465 | Ｖ |
| 제어 입력 전압 | -0.3 | 4.0 | Ｖ |
| 손상 문턱치 | 3.4 | --- | 데이터 베이스 관리 프로그램 |
이 테이블은 제품을 위한 환경 규격을 보여줍니다.
|
매개 변수
|
민
|
맥스
|
유닛
|
|---|---|---|---|
| 저장 온도 | -40 | 85 | 'Ｃ |
이 부문은 정상 작동의 치역을 보여줍니다. 호스트 보드 전력 공급 필터링은 SFF 위원회 Spec에서 추천되는 것으로서 설계되어야 합니다.
|
매개 변수
|
민
|
Typ
|
맥스
|
유닛
|
|---|---|---|---|---|
| 공급 전압 (프크크) | 3.135 | 3.3 | 3.465 | Ｖ |
| 전력 소모 (모든 레인에 레타이밍 각각 끝) | --- | 4.8 | 5.0 | Ｗ |
| 공급 노이즈 허용한도 (10Hz - 10MHz) | 66 | --- | --- | 음피피 |
| 운용 케이스 온도 | 0 | --- | 70 1 | 'Ｃ |
| 상대 습도를 운영하기 | 5 | --- | 85 | % |
기록 :
와 함께 시험을 받은 구성을 위해 aoc은 미안하지만, 시스템 레벨 제품 (SLP) 자격 보고서를 언급합니다.
AOC은 비율 선택을 지원하며, 그것이 등록 0x57-0x58에 씀으로써 제어됩니다. SFF-8636 목사 2.9.2 표 6-5 XN_RATE_SELECT 코드화에서 규정된 것처럼, 25센트는 최고 4까지 비트 전송률을 상세화하기 위해 바이트 0x57 (87dec, Rxn_Rate_Select)의 각각 수신기 레인과 바이트 0x58 (88dec, Txn_Rate_Select)의 각각 송신기 레인을 위한 25센트를 위해 할당됩니다. 모든 4 레인은 똑같은 비율 선택값을 가지도록 요구됩니다.
테이블 하단은 각각 비율 선택하는 설정을 위한 비율을 상세화합니다.
|
비율 선택값
|
가동 비율 (GBd)
|
|---|---|
| 10 | 25.78125 비제로 복귀 (EDR) |
| 11 | 26.56250 PAM4 (HDR) |
| 모델 | 기술 |
| MFS1S00-H005V | 멜라녹스 AOC DAC 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 멜라녹스 브레이크아웃 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 멜라녹스 부동태 동 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 멜라녹스 인피니밴드는 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56에게 전보를 칩니다 |
| MFS1S00-H005V | 콘솔 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 활동적 섬유 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | hdr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 멜라녹스 분배기 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 멜라녹스 edr는 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56에게 전보를 칩니다 |
| MFS1S00-H005V | 고속 상호 접속 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 빠른 상호 접속 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | 이더넷 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H005V | 인피니밴드 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | hdr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
FAQ
Q1.What은 당신을 캔으로 만들고 우리로부터 구입합니까?
한 :멜라녹스, 아루바, 스위치, 네트워크 카드, 케이블, 접근을 포함하는 루쿠스, 극단적 브랜드품
기타 등등, 지적합니다.
납품 기일에 관한 Q2.How?
한 :그것은 보통 3-5 근무일을 걸립니다. 특정 모델들을 위해 주식을 확인하기 위해 우리에 연락하세요. 결국,
실제 상담은 널리 퍼질 것입니다.우리는 최대한 빨리 전달하기 위해 최선을 다할 것입니다.
Q3.What의 당신의 보증 기간?
한 : 우리는 보증 시간 12개월을 공급합니다.
배송 방법에 관한 Q4.How?
한 : 우리는 Fedex/DHL/UPS/TNT를 사용하고 다른 항공 운송, 바다 출하가 또한 실행할 수 있습니다. 간단히 말해서,
우리는 당신이 원한 어떠한 출하도 할 수 있습니다.
Q5.Can 내가 약간의 샘플을 얻습니까?
한 :예, 샘플 순서는 품질 체크와 시장성 테스트가 가능합니다. 단지 당신은 견본 경비를 지불할 필요가 있습니다
그리고 비용을 나타내세요.
Q6.What은 당신의 체간 근력입니까?
한 :직접적 공급, 원형과 호의적 프라이스와 신제품과 판매 후여서 완성합니다.
직접적으로 당신의 조사를 우리에게 보내세요
