브랜드 이름:
Mellanox
모델 번호:

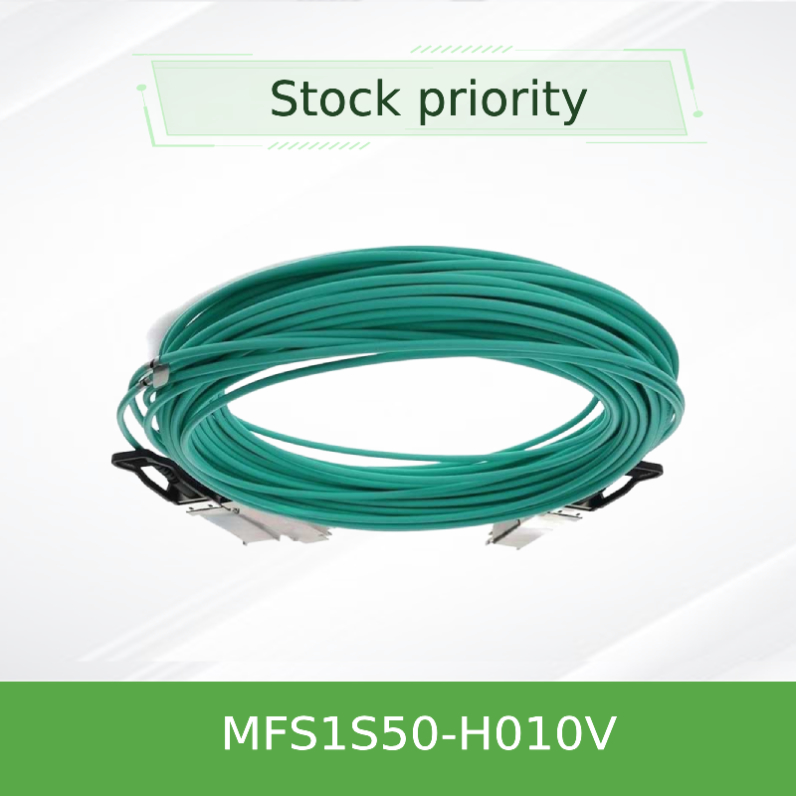

MFS1S50-H010V
연락주세요

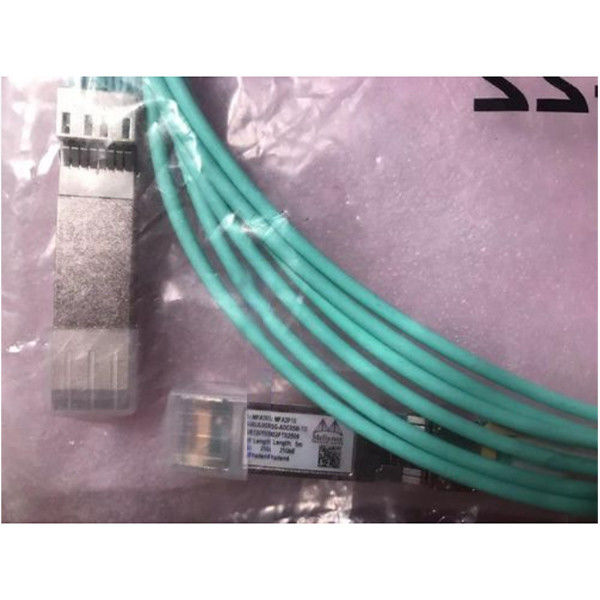

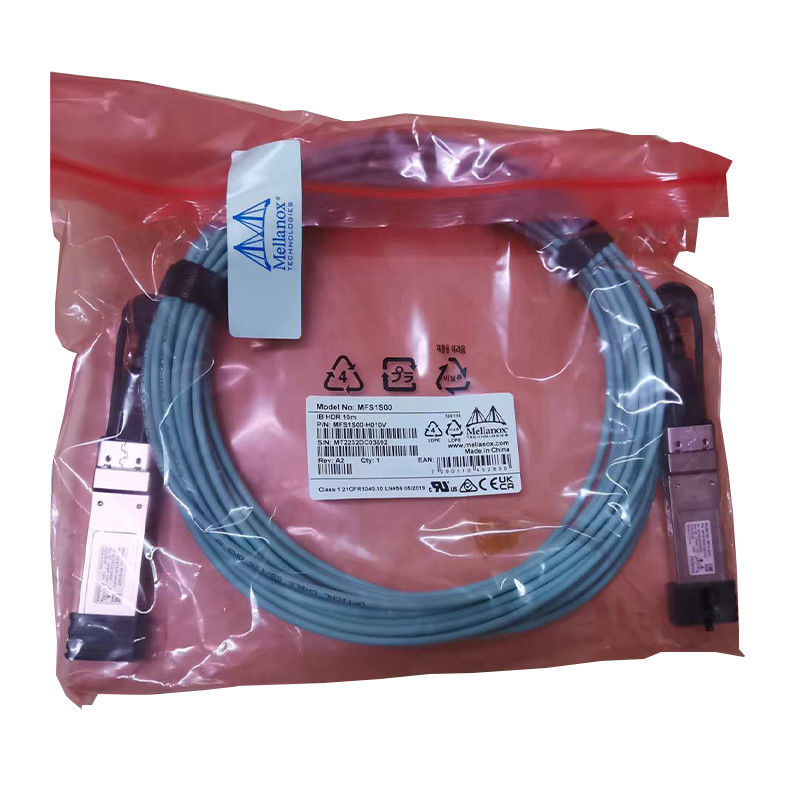

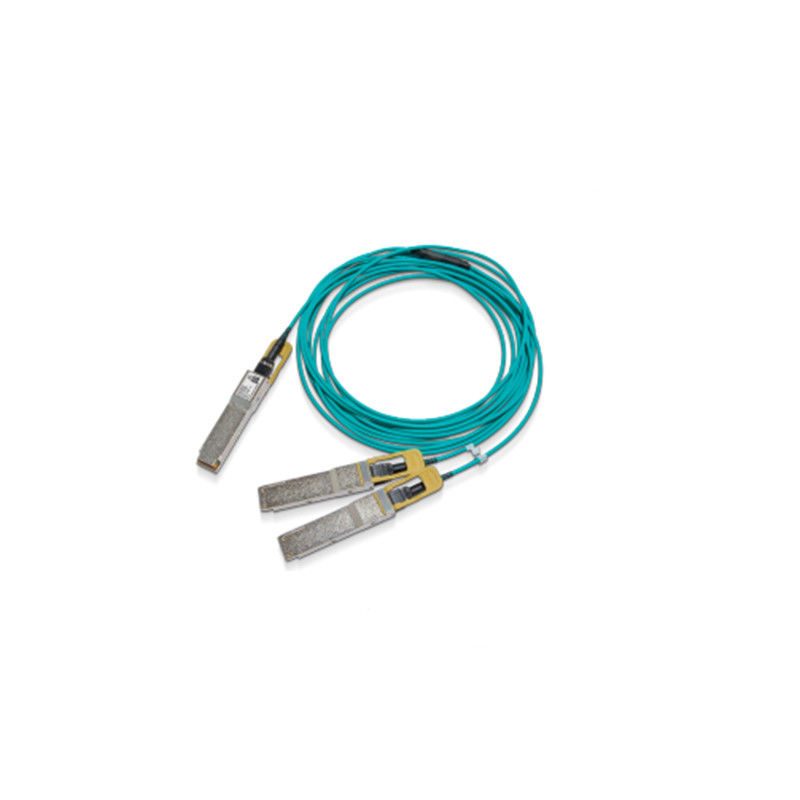

Mellanox® MFS1S50-HxxxE는 2 Ｘ에 100Gb/s 활동적 광 분배기 케이블 (AOC)가 200Gb/s 인피니밴드 HDR (고속 패킷 전송) 시스템에 사용하기 위해 설계한 QSFP56 VCSEL 기반 (수직 공동형 표면방사 레이저), 비용 대비 효과적 200Gb/s 입니다.
MFS1S50-HxxxE 케이블은 QSFP56 끼워 넣을 수 있는 솔루션을 위해 SFF-8665로 순응합니다. 그것은 체제 단위 사이의 연결성에 스위치와 2개 서버와 같은 일 측 위의 200Gb/s 연결기와 건너편 위의 두 분리 100Gb/s 연결기를 제공합니다. 더 케이블은 한 개의 QSFP56 말 위의 각각의 4 MMF (다중 모드 섬유) 쌍에서 각각의 QSFP56 다중 포트 말의 듀얼 쌍까지 데이터 신호를 연결시킵니다. 더 케이블의 각각 QSFP56 말은 EEPROM 공급 상품과 신분 감시 정보를 포함하며, 그것이 호스트 시스템에 의해 읽힐 수 있습니다.
엄격한 생산 테스트는 최고 멋진 설치 경험, 공연과 내구성을 보증합니다.
멜라녹스의 특별한 품질 활성 섬유 케이블 솔루션은 데이타 센터 내부연락에게 동력 효율적 연결성을 제공합니다. 그들은 저비용과 데이터 센터에서 축소한 전력 소비량에서 더 높은 포트 대역폭, 밀도와 환경설정 가능성을 가능하게 합니다.
NVIDIA® MFS1S50은 2 Ｘ에 100Gb/s 활동적 광 분배기 케이블 (AOC)가 200Gb/s 인피니밴드 (IB) HDR (고속 패킷 전송) 시스템에 사용하기 위해 설계한 QSFP56 VCSEL 기반 (수직 공동형 표면방사 레이저), 비용 효율적 200Gb/s 입니다.
MFS1S50 케이블은 QSFP56 끼워 넣을 수 있는 솔루션을 위해 SFF-8665로 순응합니다. 그것은 체제 단위 사이의 연결성에 스위치와 2개 서버와 같은 일 측 위의 200Gb/s 연결기와 건너편 위의 두 분리 100Gb/s 연결기를 제공합니다. 더 케이블은 한 개의 QSFP56 말 위의 각각의 4 MMF (다중 모드 섬유) 쌍에서 각각의 QSFP56 다중 포트 말의 듀얼 쌍까지 데이터 신호를 연결시킵니다. 더 케이블의 각각 QSFP56 말은 EEPROM 공급 상품과 신분 감시 정보를 포함하며, 그것이 호스트 시스템에 의해 읽힐 수 있습니다.
NVIDIA의 특별한 품질 케이블 솔루션은 데이타 센터 내부연락에게 동력 효율적 연결성을 제공합니다. 그것은 저비용과 데이터 센터에서 축소한 전력 소비량에서 더 높은 포트 대역폭, 밀도와 환경설정 가능성을 가능하게 합니다.
엄격한 생산 테스트는 최고 멋진 설치 경험, 공연과 내구성을 보증합니다.
명령 정보
|
부품번호를 주문하기
|
기술
|
|---|---|
| MFS1S50-H003V | NVIDIA 활동적 광케이블, 200Gb/s 내지 2x100Gb/s IB HDR, 2xQSFP56에 대한 QSFP56, 3m |
| MFS1S50-H005V | NVIDIA 활동적 광케이블, 200Gb/s 내지 2x100Gb/s IB HDR, 2xQSFP56에 대한 QSFP56, 5m |
| MFS1S50-H010V | NVIDIA 활동적 광케이블, 200Gb/s 내지 2x100Gb/s IB HDR, 2xQSFP56에 대한 QSFP56, 10m |
| MFS1S50-H015V | NVIDIA 활동적 광케이블, 200Gb/s 내지 2x100Gb/s IB HDR, 2xQSFP56에 대한 QSFP56, 15m |
| MFS1S50-H020V | NVIDIA 활동적 광케이블, 200Gb/s 내지 2x100Gb/s IB HDR, 2xQSFP56에 대한 QSFP56, 20m |
| MFS1S50-H030V | NVIDIA 활동적 광케이블, 200Gb/s 내지 2x100Gb/s IB HDR, 2xQSFP56에 대한 QSFP56, 30m |
절대 최대 정격은 장치에 대한 손상이 발생할지도 모르는 그것들입니다.
조작 사양과 절대 최대 정격 사이의 장기간 작동은 계획되지 않고, 영구 부품 퇴보를 야기시킬 수 있습니다.
|
매개 변수
|
민
|
맥스
|
유닛
|
|---|---|---|---|
| 공급 전압 | -0.3 | 3.6 | Ｖ |
| 데이터 입력 전압 | -0.3 | 3.465 | Ｖ |
| 제어 입력 전압 | -0.3 | 4.0 | Ｖ |
| 손상 문턱치 | 3.4 | --- | 데이터 베이스 관리 프로그램 |
이 테이블은 제품을 위한 환경 규격을 보여줍니다.
|
매개 변수
|
민
|
맥스
|
유닛
|
|---|---|---|---|
| 저장 온도 | -40 | 85 | 'Ｃ |
이 부문은 정상 작동의 치역을 보여줍니다. 호스트 보드 전력 공급 필터링은 SFF 위원회 Spec에서 추천되는 것으로서 설계되어야 합니다.
|
매개 변수
|
민
|
Typ
|
맥스
|
유닛
|
기록
|
|---|---|---|---|---|---|
| 공급 전압 (프크크) | 3.135 | 3.3 | 3.465 | Ｖ | --- |
| 소비 전력 200Gb/s 끝 | --- | 4.5 | 5.0 | Ｗ | --- |
| 소비 전력 100Gb/s 끝 | --- | 3.0 | 3.5 | Ｗ | --- |
| 공급 노이즈 허용한도 (10Hz - 10MHz) | 66 | --- | --- | 음피피 | --- |
| 운용 케이스 온도 | 0 | --- | 70 | 'Ｃ | --- |
| 상대 습도를 운영하기 | 5 | --- | 85 | % | --- |
|
(레인마다) 매개 변수
|
민
|
Typ
|
맥스
|
유닛
|
|---|---|---|---|---|
| 신호 전송률 | -100 ppm | 53.125 | +100 ppm | 그브드 |
| TP1a에 있는 차분 데이터 입력 스윙 | TBD | --- | 900 | 음피피 |
| TP4에 있는 차분 데이터 출력 스윙 | --- | --- | 900 | 음피피 |
| 단부인접부 ESMW | 0.265 | --- | --- | UI |
| 단부인접부 출력 앉은 눈높이 | 70 | --- | --- | 음피피 |
| 출력 주행 시간, 20%에서 80% | 9.5 | --- | --- | 추신 |
기록 :
이 제품은 전형적 데이타 센터 운영 환경에서 ESD 레벨과 호환 가능하고, 규제 순응 조항에 수록된 기준에 따라 증명했습니다. 제품은 선적 동안 그것을 보호하기 위해 모든 연결기 위의 보호캡으로 수송됩니다. 보통 핸들링과 고속 케이블과 광 전송부의 운영에, ESD는 서버 / 스위치의 QSFP 새장 안으로 삽입 동안 중요합니다. 그러므로, 표준 ESD 취급 예방은 관찰되어야 합니다. 케이블 / 송수신기가 삽입된 추출된 /인 곳이 어디든지 이것들은 근거가 있는 손목 / 슈즈 스트랩과 ESD 층의 사용을 포함합니다. 설치 뒤에 있는 호스트 장비 샤시의 외부에 대한 정전기 방전은 시스템 레벨 ESD 요구의 대상입니다.
송수신기는 전류 서지에 대한 노출에 의해서 그리고 전압 이벤트 위에서 손상될 수 있습니다. 절대 최대 정격에서 규정된 상태로 노출을 제한하기 위해 조심하세요. 정전기 방전 민감한 장치에 대하여 일반 취급 주의사항을 관찰하세요. 송수신기는 양쪽에 관해 먼지 뚜껑으로 수송됩니다 그 전기적이고 광 포트. 광 포트 위의 캡은 거기가 연결된 어떤 섬유 케이블도 있지 않을 때 항상 적소에 있어야 합니다. 광 커넥터는 그것이 어떤 케이블도 또한 캡도 가지고 있지 않을 때마다 노출되는 오목한 커넥터 표면을 가지고 있습니다.
섬유 케이블의 삽입에 대한 부원장이 오염물을 그것에서 막기 위해 케이블 커넥터를 청소합니다. 광학이 깨끗한 채로 남아 있고 어떤 추가적 세정도 필요하여서는 안된다는 것을 먼지 캡은 보증합니다. 오염물의 경우에, 표준 클리닝 툴과 방법은 사용되어야 합니다. 액체는 적용되지 않아야 합니다.
와 함께 시험을 받은 구성을 위해 aoc은 시스템 레벨 제품 (SLP) 자격 보고서를 언급하세요.
AOC은 비율 선택을 지원하며, 그것이 등록 0x57-0x58에 씀으로써 제어됩니다. SFF-8636 목사 2.9.2 표 6-5 XN_RATE_SELECT 코드화에서 규정된 것처럼, 25센트는 최고 4까지 비트 전송률을 상세화하기 위해 바이트 0x57 (87dec, Rxn_Rate_Select)의 각각 수신기 레인과 바이트 0x58 (88dec, Txn_Rate_Select)의 각각 송신기 레인을 위한 25센트를 위해 할당됩니다. 모든 4 레인은 똑같은 비율 선택값을 가지도록 요구됩니다.
테이블 하단은 각각 비율 선택하는 설정을 위한 비율을 상세화합니다.
|
비율 선택값
|
가동 비율 (GBd)
|
|---|---|
| 01 | 10.31250 비제로 복귀 |
| 10 | 25.78125 비제로 복귀 |
| 11 | 26.56250 PAM4 |
|
매개 변수 |
가치 | 유닛 | |
|---|---|---|---|
| 지름 | 3 +/-0.2 | 밀리미터 | |
| 최소 굽힘 반지름 | 30 | 밀리미터 | |
| 길이 허용 오차 | 길이 < 5="" m=""> | +300 /-0 | 밀리미터 |
| 5 Ｍ ≤ 길이 < 50="" m=""> | +500 / -0 | ||
| 50 Ｍ ≤ 길이 | +1000 /-0 | ||
| 케이블 색 | 물 | --- | |
혜택
얇은 파이버 케이블은 최대 공기 유량 냉각을 가능하게 합니다
경량은 최소 지원과 치밀 섬유 실행을 가능하게 합니다
어떤 MPO 광 커넥터도 신뢰성을 증가시키고, 유지를 감소시키지 않습니다
링크스 광학에 의해 설계되고 제조됩니다
생생한 스위칭과 GPU-기반을 둔 시스템에서 실험된 100 퍼센트 공장
가혹한 운영 상태 하에 믿을 수 있는 오퍼레이션에 대하여 표준인 IEEE 산업 BER를 넘어서도록 설계됩니다
고속 내부연락
데이터 센터 교통과 클라우드 컴퓨팅에서 최근 빠른 성장은 서버 가상화와 소프트웨어 규정 네트워크 (SDNs)와 내운 컴퓨팅의 빠른 적용으로 인해 기기 간 트래픽의 엄청난 증가의 결과가 되었습니다. 지금 트레이닝 인공지능 (AI) 기계 학습 (ML) GPU-기반을 둔 시스템에 대한 데이터의 네트워킹 테라바이트에 대한 대량 대역폭 요구사항을 추가하세요.
회사
홍콩 스타르수르게 그룹 회사의 설립 이후로, 서비스 인식과 엄밀하게 구현되는 품질과 기술적 업데이트를 강화하면서, 그것은 기업 문화를 던지면서, 고객들에게 기회와 도전을 파악하면서, 고객들에 집중된 최고 품질 정보 제품과 부가 가치 서비스를 제공했습니다. 생존과 개발의 원기. 우리는 기꺼이 더 좋은 상품, 더 포괄적인 서비스와 더 가까운 협력을 위해 모든 사용자들과 함께 일하려고 합니다. 회사의 설립 이후 모든 걸음은 다양한 산업에서 사용자들의 광범위한 지지체로 이익을 얻었습니다. 성공적 기업은 산업에서 인정된 칭찬이 되었던 스타르수르게 그룹의 서비스 솔루션을 만장일치로 선택했습니다. 우리의 회사는 강한 기술적 힘과 유일하고 완전한 고객 서비스 시스템에 의해 돌아옵니다 ; 혹독하고 현실적이고 멀리 볼 수 있다면서, 그것은 오너링 약속의 행위를 기반으로 하고, 약속을 지킵니다. 사용자 첫번째, 먼저 서비스하고, 사용자들과 장기 협력을 유지하고, 서비스 브랜드인 보증되고 만족스러운 전문적 기술 서비스와 사용자들에게 회사의 옹호자를 제공하십시요.
FAQ
Q1.What은 당신을 캔으로 만들고 우리로부터 구입합니까?
한 :멜라녹스, 아루바, 스위치, 네트워크 카드, 케이블, 접근을 포함하는 루쿠스, 극단적 브랜드품
기타 등등, 지적합니다.
납품 기일에 관한 Q2.How?
한 :그것은 보통 3-5 근무일을 걸립니다. 특정 모델들을 위해 주식을 확인하기 위해 우리에 연락하세요. 결국,
실제 상담은 널리 퍼질 것입니다.우리는 최대한 빨리 전달하기 위해 최선을 다할 것입니다.
Q3.What의 당신의 보증 기간?
한 : 우리는 보증 시간 12개월을 공급합니다.
배송 방법에 관한 Q4.How?
한 : 우리는 Fedex/DHL/UPS/TNT를 사용하고 다른 항공 운송, 바다 출하가 또한 실행할 수 있습니다. 간단히 말해서,
우리는 당신이 원한 어떠한 출하도 할 수 있습니다.
Q5.Can 내가 약간의 샘플을 얻습니까?
한 :예, 샘플 순서는 품질 체크와 시장성 테스트가 가능합니다. 단지 당신은 견본 경비를 지불할 필요가 있습니다
그리고 비용을 나타내세요.
Q6.What은 당신의 체간 근력입니까?
한 :직접적 공급, 원형과 호의적 프라이스와 신제품과 판매 후여서 완성합니다.
직접적으로 당신의 조사를 우리에게 보내세요
