상세 정보 |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| 강조하다: | HDR100 멜라녹스 인피니밴드 케이블,ETH 멜라녹스 인피니밴드 케이블,HDR100 멜라녹스 분배기 케이블 |
||
제품 설명

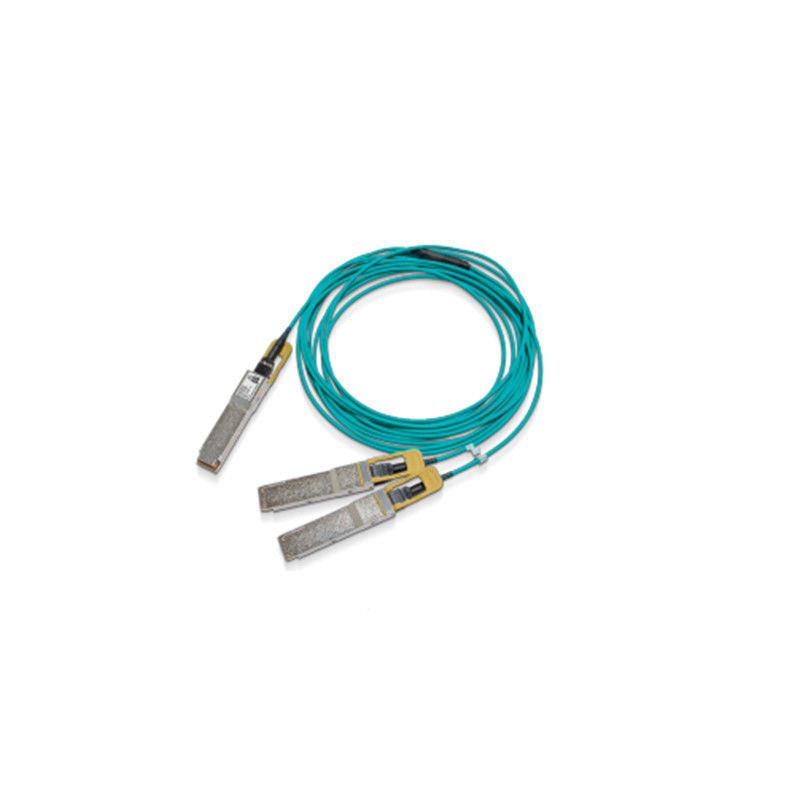

200Gb/s HDR to 2x100Gb/s HDR100(QSFP56 to 2xQSFP56) MMF 액티브 광 분배기 케이블
Mellanox® MFS1S50-HxxxE는 200Gb/s InfiniBand HDR(High Data Rate) 시스템에서 사용하도록 설계된 비용 효율적인 QSFP56 VCSEL 기반(Vertical Cavity Surface-Emitting Laser) 200Gb/s to 2 x 100Gb/s 액티브 광 분배기 케이블(AOC)입니다.
MFS1S50-HxxxE 케이블은 QSFP56 플러그 가능 솔루션에 대해 SFF-8665를 준수합니다. 한쪽에는 200Gb/s 커넥터가 있고 다른 쪽에는 두 개의 100Gb/s 커넥터가 있는 시스템 장치 간의 연결을 제공합니다(예: 스위치와 두 대의 서버). 케이블은 단일 QSFP56 끝의 4개의 MMF(Multi Mode Fiber) 쌍 각각에서 두 개의 QSFP56 멀티포트 끝 쌍으로 데이터 신호를 연결합니다. 케이블의 각 QSFP56 끝은 호스트 시스템에서 읽을 수 있는 제품 및 상태 모니터링 정보를 제공하는 EEPROM으로 구성됩니다.
엄격한 생산 테스트를 통해 최고의 즉시 사용 가능한 설치 경험, 성능 및 내구성을 보장합니다.
Mellanox의 고유한 품질의 액티브 광섬유 케이블 솔루션은 데이터 센터 상호 연결을 위한 전력 효율적인 연결을 제공합니다. 이는 데이터 센터에서 더 높은 포트 대역폭, 밀도 및 구성 가능성을 저렴한 비용으로 가능하게 하며 전력 요구 사항을 줄입니다.
NVIDIA® MFS1S50은 200Gb/s InfiniBand(IB) HDR(High Data Rate) 시스템에서 사용하도록 설계된 비용 효율적인 QSFP56 VCSEL 기반(Vertical Cavity Surface-Emitting Laser) 200Gb/s to 2 x 100Gb/s 액티브 광 분배기 케이블(AOC)입니다.
MFS1S50 케이블은 QSFP56 플러그 가능 솔루션에 대해 SFF-8665를 준수합니다. 한쪽에는 200Gb/s 커넥터가 있고 다른 쪽에는 두 개의 100Gb/s 커넥터가 있는 시스템 장치 간의 연결을 제공합니다(예: 스위치와 두 대의 서버). 케이블은 단일 QSFP56 끝의 4개의 MMF(Multi Mode Fiber) 쌍 각각에서 두 개의 QSFP56 멀티포트 끝 쌍으로 데이터 신호를 연결합니다. 케이블의 각 QSFP56 끝은 호스트 시스템에서 읽을 수 있는 제품 및 상태 모니터링 정보를 제공하는 EEPROM으로 구성됩니다.
주문 정보
|
주문 부품 번호
|
설명
|
|---|---|
| MFS1S50-H003V | NVIDIA 액티브 광 케이블, 200Gb/s to 2x100Gb/s IB HDR, QSFP56 to 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA 액티브 광 케이블, 200Gb/s to 2x100Gb/s IB HDR, QSFP56 to 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA 액티브 광 케이블, 200Gb/s to 2x100Gb/s IB HDR, QSFP56 to 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA 액티브 광 케이블, 200Gb/s to 2x100Gb/s IB HDR, QSFP56 to 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA 액티브 광 케이블, 200Gb/s to 2x100Gb/s IB HDR, QSFP56 to 2xQSFP56, 20m |

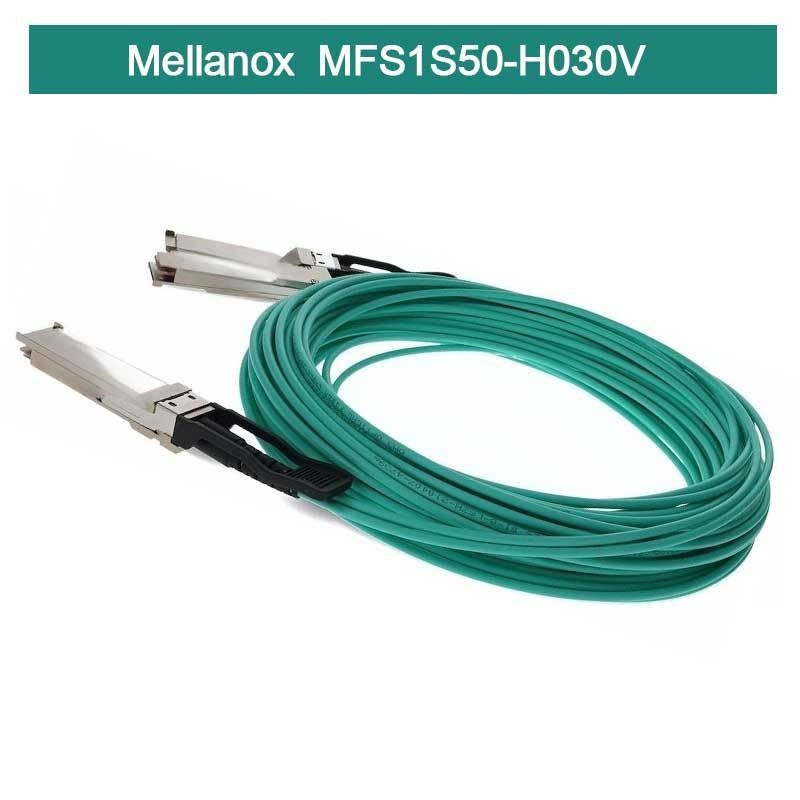

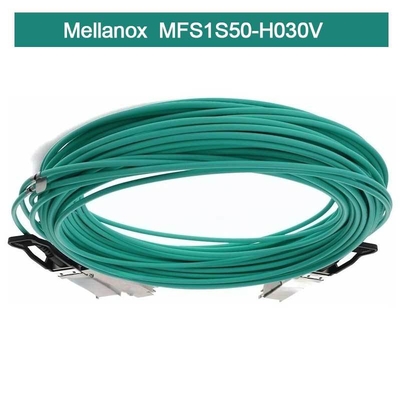

| MFS1S50-H030V | NVIDIA 액티브 광 케이블, 200Gb/s to 2x100Gb/s IB HDR, QSFP56 to 2xQSFP56, 30m |
절대 최대 사양
절대 최대 정격은 장치 손상이 발생할 수 있는 범위를 초과하는 정격입니다.
작동 사양과 절대 최대 정격 사이에서 장기간 작동하는 것은 의도되지 않으며 장치 영구적 저하를 유발할 수 있습니다.
정전기 방전(ESD)
이 제품은 일반적인 데이터 센터 운영 환경의 ESD 레벨과 호환되며 규제 준수 섹션에 나열된 표준에 따라 인증되었습니다. 제품은 배송 중 보호를 위해 모든 커넥터에 보호 캡이 부착되어 배송됩니다. 고속 케이블 및 광 트랜시버의 일반적인 취급 및 작동 시 ESD는 서버/스위치의 QSFP 케이지에 삽입하는 동안 문제가 됩니다. 따라서 표준 ESD 취급 예방 조치를 준수해야 합니다. 여기에는 접지된 손목/신발 스트랩 및 케이블/트랜시버를 추출/삽입할 때마다 ESD 바닥 사용이 포함됩니다. 설치 후 호스트 장비 섀시 외부에 대한 정전기 방전은 시스템 레벨 ESD 요구 사항의 적용을 받습니다.
취급 및 청소
트랜시버는 전류 서지 및 과전압 이벤트에 노출되면 손상될 수 있습니다. 절대 최대 정격에 정의된 조건에 대한 노출을 제한하도록 주의하십시오. 정전기 방전에 민감한 장치에 대한 일반적인 취급 예방 조치를 준수하십시오. 트랜시버는 전기 및 광 포트 모두에 먼지 캡이 부착되어 배송됩니다. 광 포트의 캡은 광섬유 케이블이 연결되지 않은 경우 항상 제자리에 있어야 합니다. 광 커넥터에는 케이블이나 캡이 없는 경우 노출되는 움푹 들어간 커넥터 표면이 있습니다.
광섬유 케이블을 삽입하기 전에 케이블 커넥터를 청소하여 오염을 방지하십시오. 먼지 캡은 광학 장치가 깨끗하게 유지되도록 하며 추가 청소가 필요하지 않습니다. 오염된 경우 표준 청소 도구 및 방법을 사용해야 합니다. 액체를 사용해서는 안 됩니다.
상호 운용성
AOC로 테스트된 구성은 시스템 레벨 제품(SLP) 자격 보고서를 참조하십시오.
속도 선택
AOC는 레지스터 0x57-0x58에 기록하여 제어되는 속도 선택을 지원합니다. SFF-8636 Rev 2.9.2 표 6-5 XN_RATE_SELECT ENCODINGS에 정의된 대로 최대 4개의 비트 전송률을 지정하기 위해 바이트 0x57(87dec, Rxn_Rate_Select)의 각 수신기 레인에 2비트, 바이트 0x58(88dec, Txn_Rate_Select)의 각 송신기 레인에 2비트가 할당됩니다. 4개의 모든 레인은 동일한 속도 선택 값을 가져야 합니다.
아래 표는 각 속도 선택 설정에 대한 속도를 지정합니다.
속도 선택 인코딩
|
속도 선택 값
|
작동 속도(GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
LinkX AOC 케이블은 소형 폼 팩터 플러그 가능(SFP) 및 쿼드 소형 폼 팩터 플러그 가능(QSFP)으로 제공되며 10 및 25G 비반환 제로(NRZ) 및 50G 4레벨 펄스 진폭 변조(PAM4) 회선 속도로 제공됩니다. 엔드 투 엔드 구성에서 100% 공장 테스트를 거친 모든 LinkX AOC 케이블은 업계 표준 및 경쟁업체에 비해 매우 낮은 BER을 제공합니다. 이는 시스템 성능과 안정성을 향상시키고 최상의 엔드 투 엔드 성능으로 최적의 신호 무결성을 보장합니다.
경량, 높은 기류, 장거리
LinkX AOC 케이블은 커넥터가 있는 트랜시버보다 저렴하고 가치가 높으며 신뢰성이 향상되어 클라우드 및 슈퍼컴퓨터에서 광범위하게 사용됩니다. LinkX AOC는 직접 부착 구리(DAC) 케이블과 동일한 분배기 구성을 일치시키지만 더 가볍고 유연하며 더 많은 기류를 허용하고 최대 30~100미터까지 더 긴 거리를 지원합니다. AOC는 NVIDIA GPU 기반 인공 지능 시스템을 이더넷 네트워크 및 이더넷 스토리지 패브릭(ESF)에 연결하는 데 광범위하게 사용됩니다.
