네트워크 MFS1S00-H010V Mellanox 케이블 200Gb/S HDR QSFP56 MMF
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H010V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1 년 |
|---|---|---|---|
| 상태: | 새롭고 독창적입니다 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 10 미터 |
| 모델: | MFS1S00-H010V | 이름: | 네트워크 MFS1S00-H010V 멜라녹스 Aoc 200Gb/S HDR QSFP56 MMF |
| 예어: | Mellanox 케이블 | ||
| 강조하다: | MFS1S00-H010V 멜라녹스 AOC,QSFP56 200g 멜라녹스 aoc,MFS1S00-H010V aoc 네트워크 케이블 |
||
제품 설명

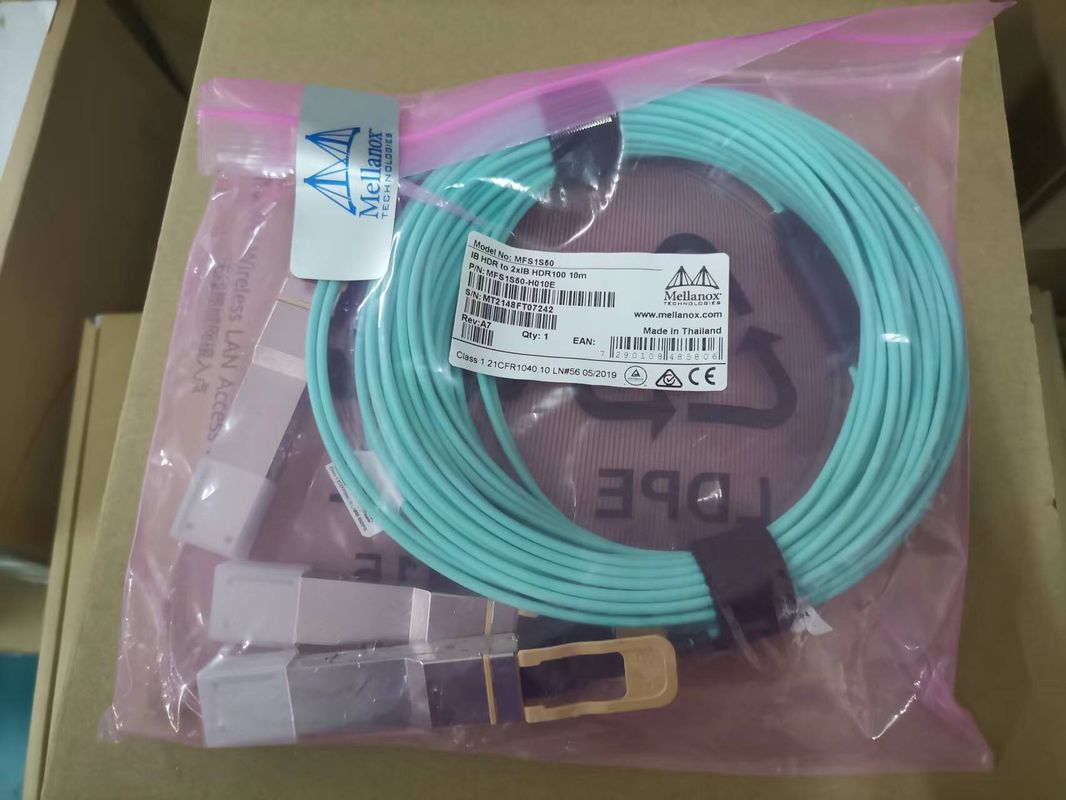

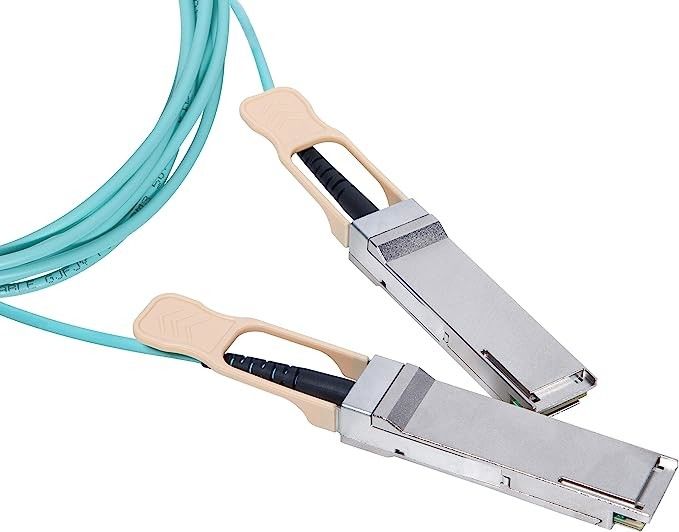

MFS1S00-H010V 200Gb/s QSFP56 액티브 광 케이블 (AOC)
1. 제품 개요
MFS1S00-H010V는 까다로운 데이터 센터 상호 연결을 위해 설계된 고성능 200Gb/s QSFP56 액티브 광 케이블입니다. InfiniBand HDR 및 200GbE 표준을 모두 지원하는 이 광섬유 케이블은 최대 100미터 거리에서 뛰어난 대역폭, 낮은 대기 시간 및 안정적인 성능을 제공합니다. 고밀도 환경을 위해 설계되었으며, 최신 서버 및 스위치 상호 연결을 위한 최적의 솔루션을 제공합니다.
2. 주요 특징
- InfiniBand HDR 및 200Gb 이더넷을 지원하는 200Gb/s 데이터 속도
- 4 채널 50Gb/s PAM4 변조 기술
- SFF-8665를 준수하는 핫 플러그형 QSFP56 폼 팩터
- 낮은 전력 소비: 엔드포인트당 5.0W (일반)
- 멀티 모드 광섬유(MMF)를 사용하여 최대 100m까지 확장된 도달 거리
- 포괄적인 디지털 진단 모니터링(DDM) 기능
- SFF-8636 관리 인터페이스를 준수하는 RoHS
3. 기술 및 표준
이 고급 광섬유 케이블은 SFF-8665, SFF-8636 및 InfiniBand HDR 표준을 준수합니다. PAM4 및 NRZ 변조 방식을 모두 지원하는 VCSEL 기반 광 기술을 통합합니다. 통합된 수동 광 케이블 설계는 뛰어난 신호 무결성과 최소 비트 오류율(BER) 성능을 보장합니다.
4. 작동 원리
AOC는 통합 VCSEL 송신기를 통해 전기 신호를 광 신호로 변환합니다. 이러한 광 신호는 수신 단자에서 다시 전기 신호로 변환되기 전에 멀티 모드 광섬유 케이블을 통해 전송됩니다. 각 레인은 통합 리타이밍 및 클럭 데이터 복구(CDR) 기능을 통해 50Gb/s로 작동하여 전체 링크에서 신호 무결성을 보장합니다.
5. 응용 분야
- 200G InfiniBand HDR 컴퓨팅 클러스터
- 고성능 컴퓨팅(HPC) 및 인공 지능 인프라
- 클라우드 컴퓨팅 및 하이퍼스케일 데이터 센터 네트워크
- 스위치 간 연결(NVIDIA SN3700 ~ SN4600 포함)
- 고속 스토리지 영역 네트워크(SAN) 및 네트워크 연결 스토리지(NAS)
6. 사양
| 매개변수 | 값 |
|---|---|
| 데이터 속도 | 200 Gb/s |
| 인터페이스 | QSFP56 |
| 케이블 유형 | 액티브 광 케이블(AOC) |
| 광섬유 유형 | 멀티 모드 광섬유(MMF) |
| 길이 | 10미터 |
| 전력 소비 | 5.0W (일반, 각 끝) |
| 작동 온도 | 0°C ~ 70°C |
| 진단 모니터링 | 실시간 분석을 통한 DDM |
7. 장점
- Direct Attach Copper 케이블에 비해 뛰어난 대역폭 및 낮은 대기 시간
- 간소화된 케이블 관리를 위한 향상된 유연성을 갖춘 경량 구조
- 전자기 간섭(EMI)에 대한 완전한 내성
- 수동 구리 솔루션을 넘어선 확장된 도달 거리 기능
- 사전 예방적 시스템 모니터링을 위한 통합 진단 기능
- 기존 100GbE 인프라와의 하위 호환성
8. 서비스 및 지원
포괄적인 연중무휴 기술 지원, 글로벌 물류 기능 및 전체 제품 보증 범위를 제공합니다. 모든 광섬유 케이블 제품은 호환성 및 성능을 보장하기 위해 엄격한 테스트 및 인증 프로세스를 거칩니다. 특정 배포 요구 사항을 충족하기 위해 맞춤형 길이의 수동 광 케이블 솔루션을 요청 시 사용할 수 있습니다.
9. FAQ
Q: 액티브 및 패시브 광 케이블 설계의 차이점은 무엇입니까?
A: MFS1S00-H010V와 같은 액티브 광 케이블은 신호 컨디셔닝을 위한 전자 장치를 통합하여 신호 무결성을 유지하면서 수동 광 케이블 대안보다 더 긴 거리를 가능하게 합니다.
Q: 이 케이블은 100GbE 스위치 인터페이스와 호환됩니까?
A: 예, 광섬유 케이블은 적절한 구성 설정을 사용하면 100GbE 시스템과 하위 호환성을 지원합니다.
Q: DDM 기능은 어떤 진단 정보를 제공합니까?
A: 디지털 진단 모니터링은 수동 광 케이블의 각 레인에 대한 온도, 전압, 광 전력 및 레이저 바이어스 전류에 대한 실시간 데이터를 제공합니다.
10. 주의 사항
- 내부 섬유 손상을 방지하기 위해 최소 30mm의 굽힘 반경을 유지하십시오.
- 취급 및 설치 시 적절한 ESD 보호 절차를 구현하십시오.
- 지정된 온도 및 습도 범위 내에서만 작동하십시오.
- 배포 전에 호스트 시스템 호환성 및 펌웨어 요구 사항을 확인하십시오.
- 성능 유지를 위해 광 커넥터에 적절한 청소 절차를 사용하십시오.
