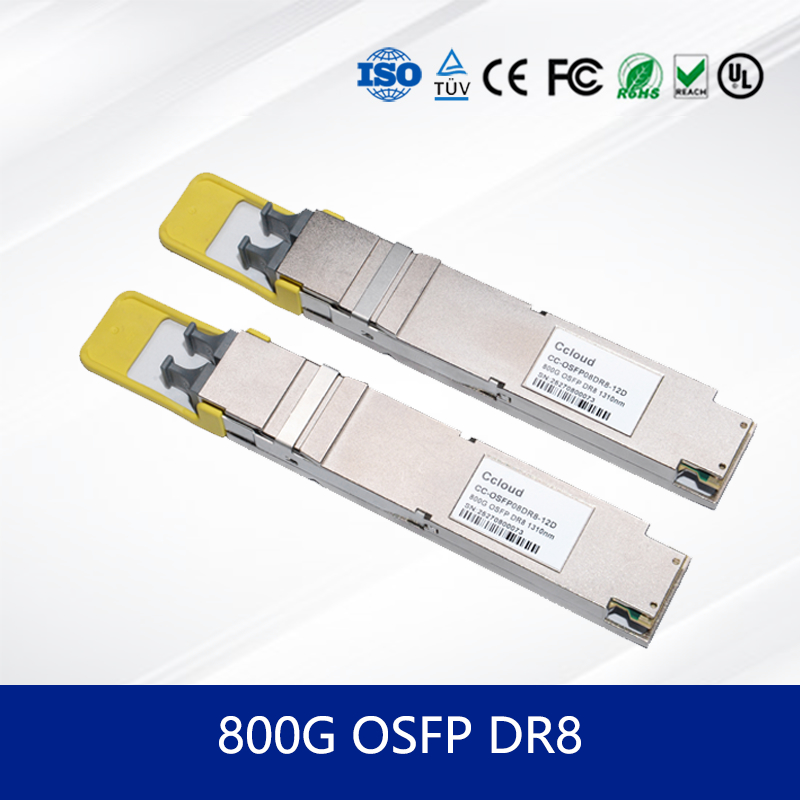

데이터 센터용 고속 800G OSFP 112 DR8 CC-OSFP08DR8-12D 트랜시버 모듈
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | own |
| 인증: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| 모델 번호: | 800G OSFP DR8 |
| 문서: | CC-OSFP08DR8-12D_Rev Draft_...10.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 50pcs |
|---|---|
| 가격: | Face to face/bulk price |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 3-7 일 동안의 물품; 사용자 정의 2-4 주 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 이름: | 광학 트랜시버 모듈 | 모델 번호: | CC-OSFP08DR8-12D |
|---|---|---|---|
| 성능: | 800G OSFP DR8 | 속도: | 800g |
| 사양: | 400*265*100mm | 뜨겁습니다: | 예 |
| 공급 전압: | 3.3 v | 작동 케이스 온도: | 상업용 0-70 ° C; 10G는 산업 –40–85 ° C 옵션을 제공합니다. |
| 관리 / 진단: | 고속 : I²C를 사용한 CMIS Rev 5.0+; 10g : i²c와 SFF-8472 DDM. | 응용 프로그램: | 데이터 중심 이더넷, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| 준수 / 환경: | CE/FCC/UL/TUV/ROHS | 상태: | 새로운 |
| 강조하다: | 112 DR8 CC-OSFP08DR8-12D,800G OSFP 112 DR8 트랜시버,데이터 센터용 트랜시버 모듈 |
||
제품 설명
800G OSFP 광 수신기 모듈 CMIS 관리 / 500m 도달 / 핫 플러그
중요 한 요점 들
- 800 Gb/s DR8 SMF에서 500m까지 예측 가능한 잎 脊椎 성능을 위해 한 경로당 53.125 GBd PAM4를 사용하여
- OSFP 타입-2 핫 플러그 가능한 설계, 두 개의 MTP-8 APC 커넥터로 밀도가 높은 전면 패널을 위한 설계.
- 표준화된 텔레미터, 알람 및 저전력 모드를 통해 CMIS 모니터링을 통해 일관성 있는 멀티 벤더 운영을 위해
- 3.3V 공급, 전형적인 전력 약 14.6W, 상업용 0 ∼ 70 °C 케이스 작동.
1) 제품 정보 / 제품 설명 / 기본 정보 / 사양
CC-OSFP08DR8-12D광적 송수신 모듈클라우드, 인공지능 및 HPC 환경에서 차세대 800G 패브릭을 목표로합니다. 8개의 호스트 100G 레인이 1310nm에서 8개의 광학 레인으로 매핑됩니다.단일 모드 섬유로 최대 500m까지 안정적인 DR 클래스 링크를 제공합니다.이 핫 플러그 OSFP 타입-2광학 모듈복합 플랫폼에서 간소화 된 작업을 위해 콤팩트한 열 발자국을 두 개의 MTP-8 APC 포트와 CMIS 제어로 결합합니다. 많은 운영자에게이 클래스는800g osfp, 검색, 자격 및 라이프사이클 관리를 단순화합니다.
2) 특징
- 형식 요소: OSFP 타입-2, 핫 플러그 가능; 앞 패널 밀도가 높습니다.
- 합계 속도: 8 × 53.125 GBd PAM4를 통해 800 Gb/s
- 광학: 1310nm EML 송신기와 각 노선에 PIN 수신기.
- 범위: SMF (DR 링크 예산) 에서 500m
- 전력/열력: 3.3 V 레일, ~ 14.6 W 전형, 0 ∼ 70 °C 케이스.
- 관리: 중단, 리셋, 현재 및 저전력 모드로 I2C를 통한 CMIS.
3) 기술
OSFP MSA와 CMIS로 8/16 레인 플러그블을 위해 구축된 이 설계는 800G에 도달하기 위해 PAM4 신호를 사용하며, 표면판 포트 수를 증가시키지 않는다.1310nm의 EML 레이저는 선형성과 분산 허용을 제공합니다.; PIN-PD 수신기는 DR 광학에 필요한 감수성과 마진을 유지합니다.광적 송수신 모듈공통 레지스터 지도와 상태 기계에 충실하여 스위치 NOS 변종에 걸쳐 균일한 동작을 보장합니다.
4) 이론 / 작동 원칙
내부적으로, retimer/gearbox는 8개의 100G 전기 경로를 조건화하고 8개의 EML에 PAM4 기호를 드라이브합니다. 수신 시, PIN/TIA 전면은 호스트 SerDes로 신호를 복구합니다.두 개의 I2C 버스가 CMIS 페이지를 인벤토리를 위해 노출합니다., 임계, 전력 상태 및 오류 처리광학 모듈자동화된 공급과 함장 도구와 통합할 수 있습니다.
5) 적용 / 사용
- 클라우드 데이터 센터에서 결정적 500m DR 업링크 (ToR/EoR/aggregation) 를 가진 척추 잎 섬유.
- 인공지능 훈련 클러스터와 대기 흐름과 열 마진이 제한되는 저장 척추
- HPC 상호 연결 표준화800g osfp높은 근간 차체와 모듈 라인 카드에 적용됩니다.
6) 사양 표 + 선택 표
7) 장점 / 판매점
- 표준에 기반한 CMIS는 다중 공급자 자동화 및 함장 유지보수를 단순화합니다.
- 밀도가 높고 공기로 냉각된 라인 카드와 차시를 위해 열 봉투를 조정했습니다.
- 생태계 간 간접 상호 운용성800g osfp.
8) 서비스
사전 판매 선택, 링크 예산 검사, 신속한 물류 및 원격 / 현장 기술 지원이 제공됩니다. 프로젝트 기반 공급 및 구성 지침은 생산까지의 시간을 가속화하는 데 도움이됩니다.
9) 자주 묻는 질문
- 이광적 송수신 모듈내 800G 스위치와 상호 운용 가능한가요?OSFP MSA와 CMIS를 따르고 있습니다. 공급자의 승인 목록을 확인하세요.
- 어떤 거리가 지원되나요?SMF에서 최대 500m까지, 지정된 DR 광 예산과 FEC로
- 어떤 전력과 온도를 계획해야 할까요?전형적인 ~14.6 W 3.3 V; 경우 0 ∼70 °C
- 큰 배치를 지원할 수 있나요?네, 프로젝트 공급 프로그램과 24/7 지원이 가능합니다.
10) 주의 사항
- 표시된 온도 범위 내에서 작동하고 공기 흐름 지침을 따르십시오.
- 적절한 MTP/MPO 청소 도구를 사용하며, 취급 중에 ESD 예방 조치를 준수하십시오.
- CMIS 개정 / 펌웨어 호환성을 확정하기 전에광학 모듈함대.

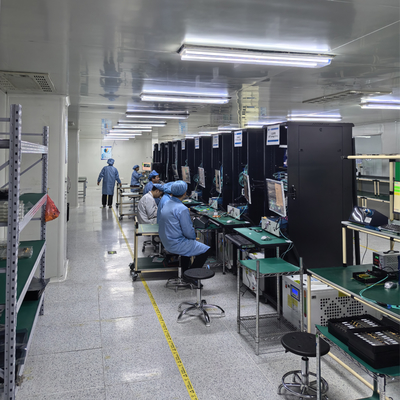

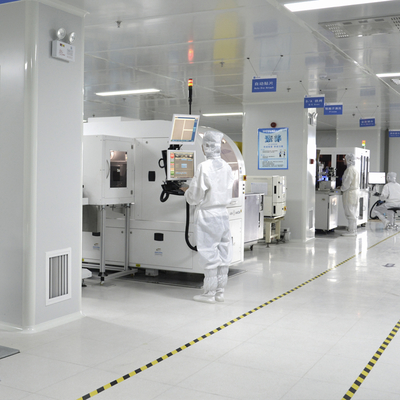

11) 제조 과정
모듈은 입수 검사, 광학 정렬, 연소 및 최종 검증과 함께 대규모 라인에서 생산됩니다.각 단위는 출하 전에 PAM4 성능과 CMIS 기능을 검증하기 위해 전기 및 광학 테스트를 거칩니다..
12) 운용 지침
- 모듈을 OSFP 케이지에 완전히 켜져 있는 로치로 삽입한다. 날카로운 곡선 없이 MTP-8 트렁크를 라우트한다.
- 호스트 NOS가 CMIS를 인식하는지 확인합니다. 연결 후 경보와 임계값을 확인합니다.
- 연결기 위생 유지, 사용하지 않는 포트를 막고, 자산 추적을 위한 일련 기록.
13) 회사 프로파일

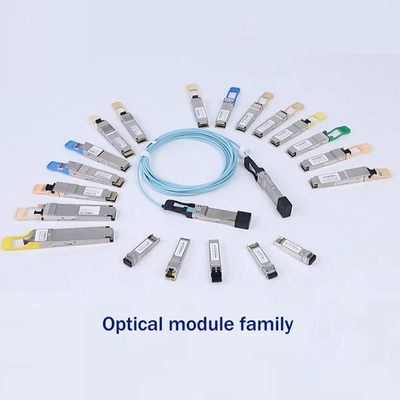

10년 이상의 경험을 가진 우리 공장 지원 팀은 전문적인 생산, 빠른 이행, 24/7 컨설팅을 제공합니다. 우리는 원래 네트워크 스위치, 네트워크 인터페이스 카드를 공급합니다.,무선 AP 및 컨트롤러, 케이블 및광학 모듈프로젝트 도입을 위한 상당한 재고와 현장 엔지니어링에 의해 지원되는 솔루션.
