400G OSFP VR4 광 트랜시버 모듈 — 고속 멀티모드 광섬유 솔루션

제품 개요

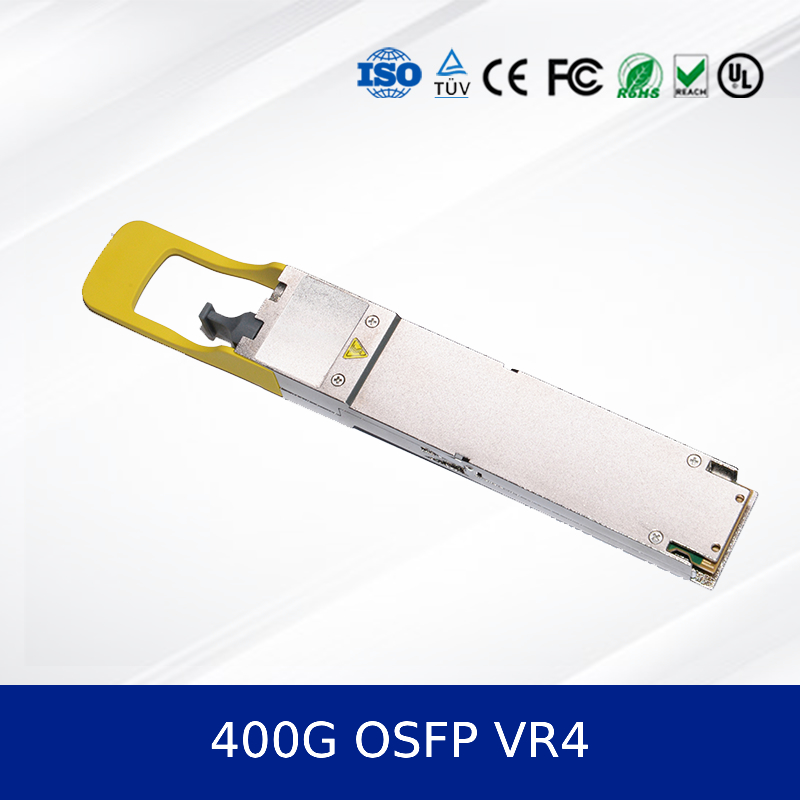

400G OSFP VR4 광 트랜시버 모듈 (모델: CC-OSFP04VR4-12D)은 차세대 데이터 센터 및 고속 네트워크를 위해 설계된 고성능, 핫 플러그 가능한 트랜시버입니다. OM4 멀티모드 광섬유에서 최대 50m의 도달 거리로 400G 이더넷 및 InfiniBand NDR 애플리케이션을 지원합니다. 이 광 모듈은 낮은 전력 소비, 고급 디지털 진단 및 산업 표준 준수를 특징으로 합니다.

주요 특징

• 핫 플러그 가능한 OSFP 폼 팩터
• OSFP MSA, CMIS Rev 5.0+, IEEE P802.3db/D3.0 및 IEEE P802.3ck 준수
• 4 채널 100G-PAM4 전기 및 광 변조
• 최대 전력 소비: 8.5W (400G 모드), 6.5W (200G 모드)
• 단일 MPO-12 APC 커넥터
• 작동 케이스 온도: 0°C ~ 70°C
• I2C 인터페이스를 통한 디지털 진단 모니터링

기술

광 트랜시버 모듈은 레인당 53.125 GBd의 신호 속도로 PAM4 변조 기술을 사용합니다. CMIS(Common Management Interface Specification)를 준수하며 저전력 모드 및 실시간 모니터링과 같은 고급 기능을 지원합니다.

작동 원리

이 모듈은 850nm 파장에서 작동하는 4개의 VCSEL(Vertical-Cavity Surface-Emitting Laser)을 사용하여 전기 신호를 광 신호로 변환합니다. 수신된 광 신호는 포토다이오드를 통해 다시 전기 신호로 변환됩니다. 800g osfp-호환 설계는 높은 데이터 무결성과 낮은 비트 오류율(BER)을 보장합니다.

응용 분야

• InfiniBand NDR 네트워크
• 400G 이더넷 데이터 센터
• 4x100GbE 브레이크아웃 애플리케이션
• 고성능 컴퓨팅(HPC)
• 클라우드 인프라

사양

장점

• 유사한 광 트랜시버 모듈
• 에 비해 낮은 전력 소비
• 고온 환경에서 강력한 성능
• 파이버 분배기를 사용하여 200G 모드와의 하위 호환성

실시간 모니터링을 위한 포괄적인 디지털 진단

서비스 및 지원

3년 보증, 빠른 배송 및 연중무휴 기술 지원을 제공합니다. 당사 팀은 원활한 배포를 위해 통합 지원 및 맞춤형 구성 서비스를 제공합니다.

FAQ

지원되는 최대 거리는 얼마입니까?

OM3에서 최대 30m, OM4 멀티모드 광섬유에서 50m.

이 모듈은 200G 모드와 호환됩니까?

예, 2-파이버 분배기를 사용하여 200G 트랜시버로 작동합니다.

저전력 모드에서 전력 소비는 얼마입니까?

최대 1.5W.

• 주의 사항
• 호환되는 OSFP 호스트 포트 확인
• 최소 굽힘 반경 이상으로 광섬유 케이블을 구부리지 마십시오.
• 지정된 온도 및 습도 범위 내에서 작동

취급 시 ESD 보호 절차 준수

회사 소개China Cloud Electro Optics Technology Co., Ltd.는 네트워크 하드웨어 산업에서 10년 이상의 경험을 보유하고 있습니다. 대규모 제조 시설과 강력한 기술 팀을 통해 광 모듈
