상세 정보 |
|||
| 모델 번호.: | CC-OSFP08DR8-12D | 지원 네트워크: | 이더넷 |
|---|---|---|---|
| 정보 내용: | 데이터 | 상태: | 새로운 |
| 속도: | 800g | 방법: | OSFP SR8 |
| 운송 패키지: | 포장 | 사양: | 400*265*100mm |
| 등록 상표: | optModule | 기원: | 중국 |
| 생산 능력: | 50000 | ||
제품 설명

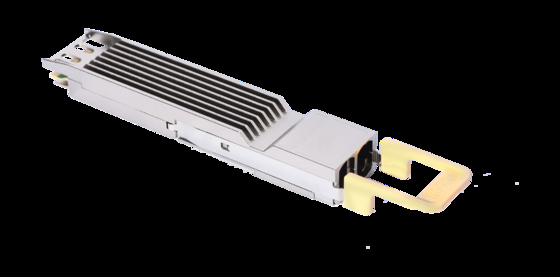

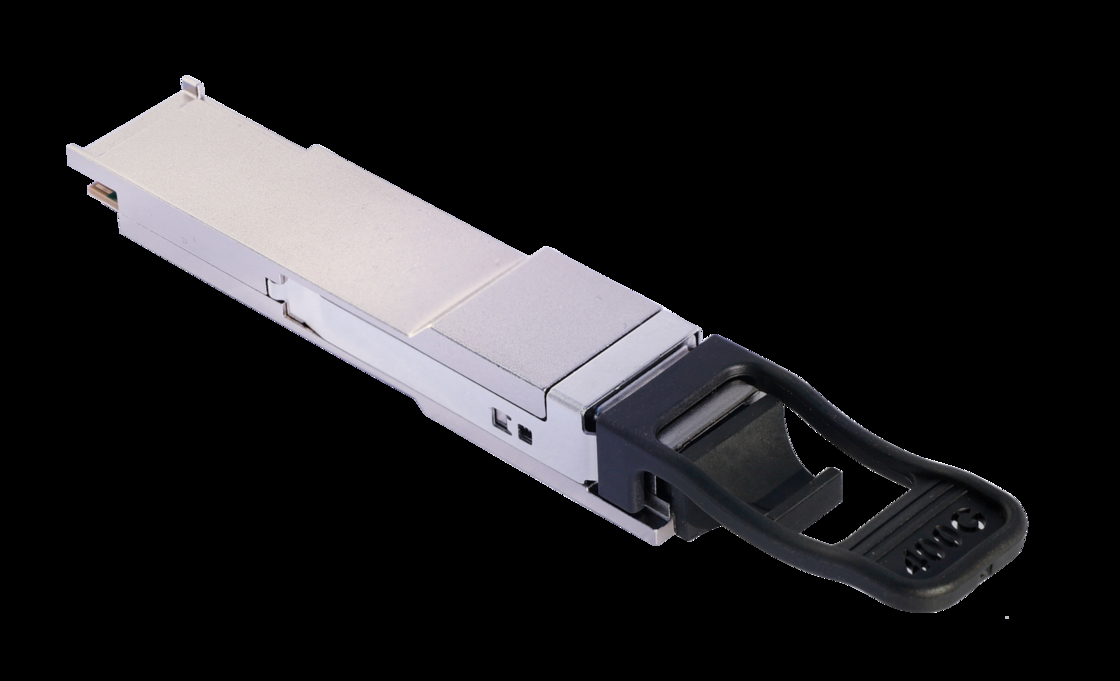

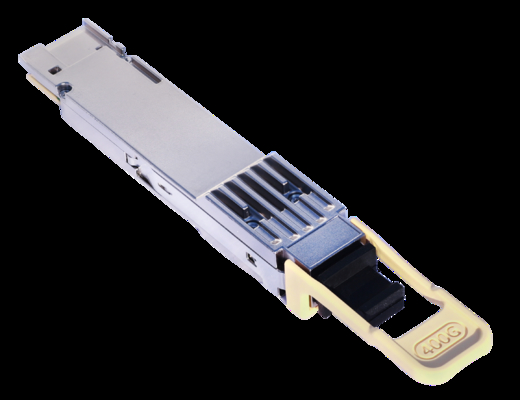

800G OSFP 112 DR4 트랜시버
800G OSFP 112 DR4 기능
l 핫 플러그 가능한 OSFP 800G VR8 멀티 모드 트랜시버
l OSFP MSA Type2 플랫 탑 및 듀얼 MPO-12 커넥터 준수 l CMIS Rev 5.0 이상 개정판 준수
l 최대 전력 소비량 17W
l 듀얼 MPO-12 APC 리셉터클
l OM3에서 최대 30m, OM4에서 50m 도달 가능 l 케이스 작동 온도 0°C ~ 70°C
l 핫 플러그 가능한 OSFP 800G VR8 멀티 모드 트랜시버
l OSFP MSA Type2 플랫 탑 및 듀얼 MPO-12 커넥터 준수 l CMIS Rev 5.0 이상 개정판 준수
l 최대 전력 소비량 17W
l 듀얼 MPO-12 APC 리셉터클
l OM3에서 최대 30m, OM4에서 50m 도달 가능 l 케이스 작동 온도 0°C ~ 70°C
800G OSFP 112 DR4 응용 분야
l InfiniBand NDR
l FEC를 사용한 800G VR8 응용 분야
l 8 x 100GbE 브레이크아웃 응용 분야
l FEC를 사용한 800G VR8 응용 분야
l 8 x 100GbE 브레이크아웃 응용 분야
800G OSFP 112 DR4 설명
CC-OSFP08VR8-12D OSFP 트랜시버 모듈은 최대 50m 멀티 모드 파이버의 800 기가비트 이더넷 또는 InfiniBand 링크에 사용하도록 설계되었습니다. OSFP MSA, IEEE P802.3db/D3.0 및 IEEE P802.3ck 를 준수합니다. 디지털 진단 기능은 OSFP MSA에서 지정한 대로 I2C 인터페이스를 통해 사용할 수 있습니다. 광 트랜시버는 애플리케이션 노트 AN-2038에 설명된 대로 RoHS를 준수합니다.
|
매개변수
|
기호
|
최소
|
일반
|
최대
|
단위
|
참고
|
|
작동 케이스 온도
|
TOPR
|
0
|
-
|
70
|
ºC
|
|
|
전원 공급 장치 전압
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
|
순간 최대 전류
athotplug |
ICC_IP
|
- |
- |
6800
|
mA
|
|
|
지속 최대 전류 athotplug
|
ICC_SP
|
-
|
-
|
5670
|
mA
|
|
|
최대 전력 소모
|
PD
|
-
|
-
|
17
|
W
|
|
|
최대 전력 소모,
저전력 모드 |
PDLP
|
- |
- |
1.5
|
W
|
|
|
레인당 신호 속도
|
VRL
|
-
|
53.125
|
-
|
GBd
|
PAM4
|
|
2선 직렬 인터페이스
클럭 속도 |
- |
-100
|
- |
1000
|
kHz
|
|
|
전원 공급 장치 노이즈 허용 오차
(10Hz -10MHz) |
- |
- |
- |
166
|
mV
|
|
|
Rx 차동 데이터 출력 부하
|
-
|
-
|
100
|
-
|
옴
|
|
|
작동 거리(OM3)
|
-
|
2
|
-
|
70
|
m
|
|
|
작동 거리(OM4)
|
-
|
2
|
-
|
50
|
m
|
|
|
매개변수
|
기호
|
최소
|
일반
|
최대
|
단위
|
참고
|
|
파장
|
λC
|
844
|
850
|
863
|
nm
|
|
|
RMS 스펙트럼 폭
|
Δλrms
|
|
|
0.6
|
nm
|
|
|
각 레인당 평균 발사 전력
|
AOPL
|
-4.6
|
-
|
4.0
|
dBm
|
1
|
|
외부 광 변조
진폭(OMAouter), 각 레인 |
TOMA
|
-2.1
|
|
3.5
|
dBm
|
2
|
|
송신기 및 분산 아이
PAM4용 폐쇄(TDECQ), 각 레인 |
TDECQ
|
- |
- |
4.4 |
dB
|
|
|
OFF 송신기의 평균 발사 전력, 각 레인
|
TOFF
|
- |
- |
-70
|
dBm
|
|
|
소멸비, 각 레인
|
ER
|
2.5
|
3.5
|
-
|
dB
|
|
|
RIN14OMA
|
RIN
|
-
|
-
|
-148
|
dB/Hz
|
|
|
광 반사 손실 허용 오차
|
ORL
|
|
-
|
14
|
dB
|
|
|
송신기 반사율
|
TR
|
-
|
-
|
-26
|
dB
|
3
|
|
매개변수
|
기호
|
최소
|
일반
|
최대
|
단위
|
참고
|
|
파장
|
λC
|
842
|
850
|
863
|
nm
|
|
|
손상 임계값, 평균 광
전력, 각 레인 |
AOPD
|
5
|
- |
- |
dBm
|
|
|
평균 수신 전력, 각 레인
|
AOPR
|
-6.3
|
-
|
4.0
|
dBm
|
|
|
수신 전력(OMAouter), 각
레인 |
OMAR
|
- |
- |
3.5
|
dBm
|
|
|
수신기 반사율
|
RR
|
-
|
-
|
-20
|
dB
|
|
|
수신기 감도(OMAouter),
각 레인 |
SOMA
|
- |
- |
-4.6
|
dBm
|
1
|
|
스트레스 수신기 감도(OMAouter), 각 레인
|
VRS
|
- |
- |
-2.0
|
dBm
|
2
|
|
스트레스 수신기 감도 테스트 조건
|
||||||
|
PAM4용 스트레스 아이 폐쇄
|
SECQ
|
|
4.4
|
|
dB
|
|
|
각 공격자 레인의 OMAouter
|
OMAouter
|
|
3.5
|
|
dBm
|
|
|
매개변수
|
기호
|
최소
|
일반
|
최대
|
단위
|
참고
|
|
AC 공통 모드 출력
전압(RMS) |
|
- |
- |
25
|
mV
|
|
|
차동 출력
전압(롱 모드) |
|
- |
- |
845
|
mV
|
|
|
차동 출력 전압
(숏 모드) |
|
- |
- |
600
|
mV
|
|
|
근단 아이 높이, 차동
|
|
70
|
-
|
-
|
mV
|
|
|
원단 아이 높이, 차동
|
|
70
|
-
|
-
|
mV
|
|
|
원단 프리 커서 비율
|
|
-4.5
|
-
|
2.5
|
%
|
|
|
차동 종단 불일치
|
|
-
|
-
|
10
|
%
|
|
|
전환 시간
(최소, 20% ~ 80%) |
|
8.5
|
- |
- |
ps
|
|
|
DC 공통 모드 전압
|
|
-350
|
-
|
2850
|
mV
|
|
