상세 정보 |
|||
| 모델 번호.: | CC-OSFP04VR4-12D | 지원 네트워크: | 이더넷 |
|---|---|---|---|
| 정보 내용: | 데이터 | 상태: | 새로운 |
| 속도: | 400g | 방법: | QSFP112 SR4 |
| 운송 패키지: | 포장 | 사양: | 400*265*100mm |
| 등록 상표: | optModule | 기원: | 중국 |
| 생산 능력: | 50000 | ||
제품 설명

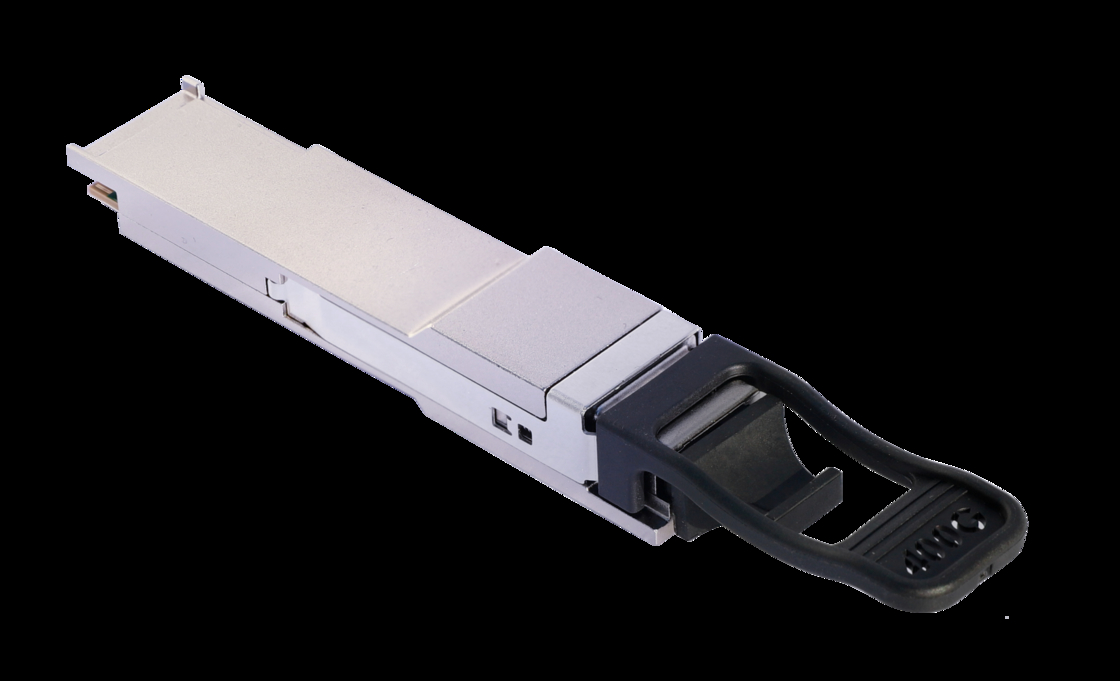

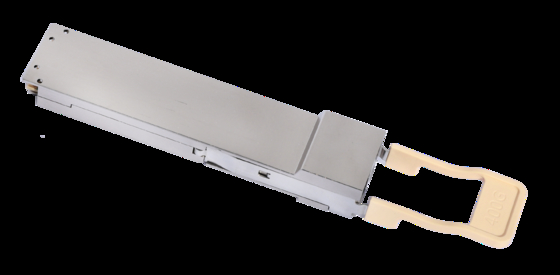

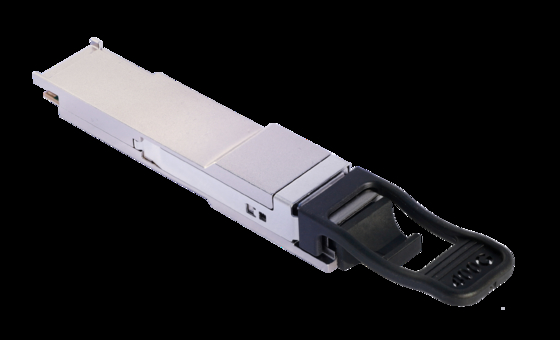

400G OSFP 112 VR4 트랜시버
1.1 400G OSFP 112 VR4 일반 설명
이 모듈은 디지털 진단 모니터링 기능(DDM) 및 제어 기능이 있는 QSFP 폼 팩터의 핫 플러그 가능 광섬유 트랜시버입니다. 400G QSFP112 SR4 모듈은 OM4 멀티 모드 파이버를 통해 최대 100m까지 지점 간 400Gb/s 링크를 제공하는 4개의 동일하고 독립적인 레인을 가지고 있습니다. 따라서 단거리 데이터 센터 광 상호 연결을 위한 이상적인 저비용 솔루션입니다.
각 레인의 중심 파장은 850nm 파장에 있습니다. 낮은 전력 소비와 뛰어난 EMI 성능은 높은 포트 밀도를 가진 시스템 설계를 가능하게 합니다. 이 제품은 산업 안전 표준에 따라 설계 및 테스트되었습니다. 트랜시버는 U.S. FDA/CDRH 및 IEC 60825-1:2007 & IEC 60825-2:2004+A1+A2 표준에 따른 Class 1 레이저 제품입니다.
트랜시버는 래치를 통해 호스트 시스템에 편리하게 조립 및 해제할 수 있습니다.
트랜시버는 0oC ~ +70oC의 작동 케이스 온도 범위에서 단일 +3.3V 전원 공급 장치 로 작동합니다. 하우징은 EMI 내성을 위해 금속으로 만들어졌습니다.
1.2 400G OSFP 112 VR4 기능
400G QSFP112 SR4 광 트랜시버는 다음과 같은 기능을 제공합니다.
. 멀티 모드 파이버에서 레인당 100GBASE 지원 . 핫 플러그 가능 QSFP112 Type 1 폼 팩터
. 최대 425Gb ps (4x 106.25Gb ps )의 데이터 속도
. MMF(OM4)에서 최대 100m 도달
. 850nm VCSEL 레이저 및 PIN 수신기
. 고속 I/O 전기 인터페이스(400GAUI-4) . 단일 MPO- 12 리셉터클
. 작동 케이스 온도: 0 ~ +70°C . RoHS 6/6 준수
. 400G QSFP112 MSA 및 CMIS4.0 준수
|
전원 공급 전압
|
Vcc
|
-0.5
|
3.6
|
V
|
|
보관 온도 범위1,2
|
TST
|
-40
|
85
|
°C
|
|
작동 상대 습도1,2,3
|
RH
|
5
|
85
|
%
|
|
참고:
1 절대 최대 정격은 장치 손상이 발생할 수 있는 범위를 초과합니다. 2 권장 작동 조건과 절대 최대 정격 사이에서 장기간 작동은 의도되지 않으며 영구적인 장치 저하가 발생할 수 있습니다. 3 비응축. |
||||
|
매개변수
|
400GBASE-SR4
|
|
|
|
응용 코드
|
400G-SR4
|
|
|
|
표준
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
데이터 속도(Gb/s)
|
425Gb/s
|
|
|
|
매개변수
|
400GBASE-SR4
|
단위
|
|
|
신호 속도, 각 레인(범위)
|
53.125±100ppm
|
GBd
|
|
|
변조 형식
|
PAM4
|
-
|
|
|
중심 파장(범위)
|
844~863
|
nm
|
|
|
RMS 스펙트럼 폭1(최대)
|
0.6
|
nm
|
|
|
각 레인당 평균 시작 전력(최대)
|
4
|
dBm
|
|
|
각 레인당 평균 시작 전력(최소)
|
-4.6
|
|
|
|
각 레인당 외부 광 변조 진폭(OMAouter)(최대)
|
3.5
|
dBm
|
|
|
각 레인당 외부 광 변조 진폭(OMAouter)(최소)
최대(TECQ, TDECQ)≤1.8 dB의 경우 또는 1.8< max(TECQ, TDECQ)≤4.4 dB |
–2.6 -4.4+max(TECQ,TDECQ) |
dBm dBm |
|
|
PAM4용 송신기 및 분산 아이 클로저(TDECQ), 각 레인(최대)
|
4.4
|
dB
|
|
|
PAM4용 송신기 아이 클로저(TECQ), 각 레인(최대)
|
4.4
|
dB
|
|
|
오버슛/언더슛(최대)
|
26
|
%
|
|
|
각 레인당 송신기 전력 변동(최대)
|
2
|
dBm
|
|
|
소멸비
|
2.5
|
dB
|
|
|
각 레인당 송신기 전환 시간(최대)
|
17
|
ps
|
|
|
각 레인당 OFF 송신기의 평균 시작 전력(최대)
|
-30
|
dBm
|
|
|
RIN12OMA(최대)
|
-131
|
dB/Hz
|
|
|
광 반사 손실 허용 오차(최대)
|
12
|
dB
|
|
|
포위 플럭스2
|
≥86%at19nm≤30% at4.5um
|
-
|
|
|
400G OSFP 112 VR4 참고:
1RMS 스펙트럼 폭은 스펙트럼의 표준 편차입니다. 2IEC61280-1-4에 따라 typeA1a.2 또는 typeA1a.3 또는 A1a.4, 50μmfiber에 측정된 경우 |
|
||
|
매개변수
|
참조
|
값
|
단위
|
|
신호 속도, 각 레인(범위)
|
120G.3.4.1
|
53.125± 50
ppm |
GBd
|
|
차동 pk-pk 입력 전압 허용 오차(최소)
|
120G.5.1
|
900
|
mV
|
|
차동 대 공통 모드 반사 손실(최소)
|
120G.3.3.2
|
방정식
(120G-2) |
dB
|
|
유효 반사 손실, ERL(최소)
|
120G.3.4.3
|
8.5
|
dB
|
|
차동 종단 불일치(최대)
|
120G.3.1.3
|
10
|
%
|
|
모듈 스트레스 입력 테스트1
|
120G.3.4.2
|
120G.3.4.2 참조
|
|
|
단일 종단 전압 허용 오차 범위(최소)
|
120G.5.1
|
-0.4to3.3
|
V
|
|
DC 공통 모드 전압(최소)2
|
120G.5.1
|
-350
|
mV
|
|
DC 공통 모드 전압(최대)2
|
120G.5.1
|
2850
|
mV
|
|
참고:
1 120G.1.1에 지정된 BER을 충족합니다. 2 호스트에서 생성된 DC 공통 모드 전압. 사양에는 접지 오프셋 전압의 영향이 포함됩니다. |
|||
