NETCONNECT 카테고리 6 보호막이 없는 패치 패널 1U 랙 설치식 24포트 ANSI/TIA-568.2-D 호환 IEEE 802.3bt 호환
제품 상세 정보:
| 브랜드 이름: | Commscope |
| 모델 번호: | 760237024 |
| 문서: | 760237024 _ .pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 패널 스타일: | 똑바로 | ANSI/TIA 카테고리: | 6 |
|---|---|---|---|
| 케이블 유형: | 차폐되지 않은 | 색상: | 검은색 |
| 도체 유형: | 고체 | 좌초 | 모듈, 수량: | 4 |
| 강조하다: | 1U 랙 마운트형 패치 패널,ANSI/TIA-568.2-D 호환 분배 모듈 패널,IEEE 802.3bt 호환 네트워크 패치 패널 |
||
제품 설명

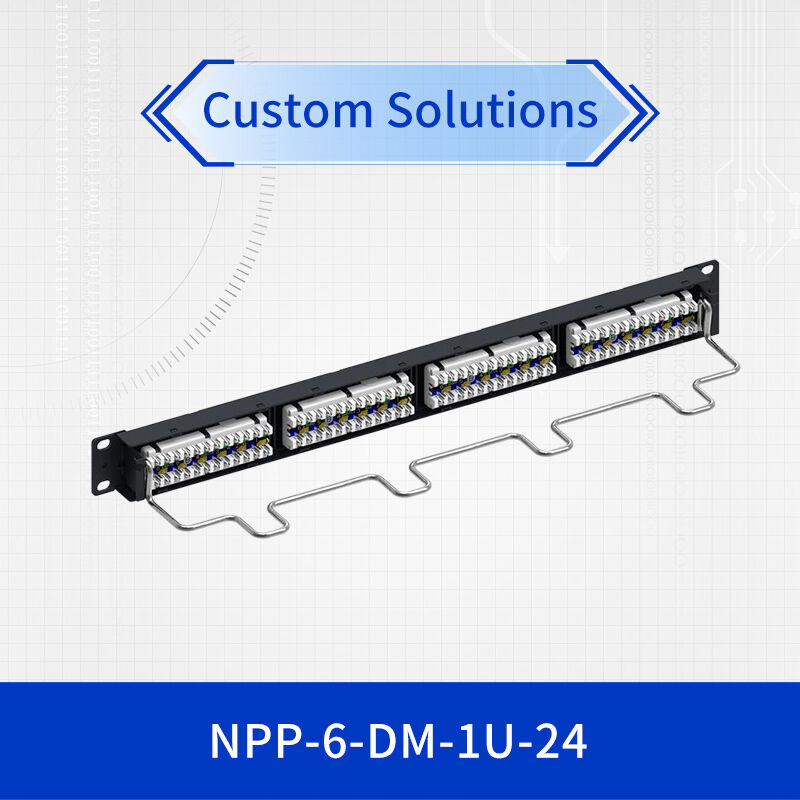

NETCONNECT 카테고리 6 보호되지 않은 배포 모듈 패널, 1U, 24 포트
제품 개요
NETCONNECT는 현대적인 기업 네트워크 환경을 위해 설계된 고성능 카테고리 6 무패드 패치 패널입니다.이 1U 랙 설치 가능한 유통 모듈은 랙 공간 활용을 최적화하면서 신뢰할 수있는 연결의 24 개의 포트를 제공합니다엄격한 산업 표준을 충족하도록 설계된 이 패치 패널은 데이터와 전력 공급 애플리케이션에 대한 일관된 성능을 보장합니다.
주요 특징 및 이점
고밀도 디자인
단일 1U 공간에 24개의 포트가 설치되어 있어 케이블 관리에 접근성이 유지되는 동시에 랙 효율성을 극대화할 수 있습니다.
보편적 호환성
22-24 AWG의 고체 및 스트랜드 전도자를 지원하며 다양한 케이블 유형을 수용합니다.
더 오래 지속 되는 것
장시간 신뢰성을 위해 니켈 접착 콘택트로 750+개의 삽입 주기로 설계되었습니다.
이더넷 전원 준비
고전력 PoE 애플리케이션을 위한 IEEE 802.3bt (형 4) 에 완전히 적합합니다.
기술 사양
| 사양 | 세부 사항 |
|---|---|
| 제품 종류 | 보호되지 않은 분산 모듈 패널, 6급 |
| 포트 구성 | 24개의 포트, 1U 랙스페이스 |
| 표준 준수 | ANSI/TIA-568.2-D, ISO/IEC 11801 E급 |
| 종료 유형 | 방부 이동 연결 |
| 와이어링 계획 | T568A & T568B |
| 호환 케이블 | 22-24 AWG, 고체 또는 잎자루 |
| 차원 (HxWxD) | 4445mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| 작동 온도 | -10°C ~ +60°C (14°F ~ 140°F) |
| 인서션 라이프 | 750+ 사이클 최소 |
| PoE 컴플라이언스 | IEEE 802.3bt (형 4) 호환 |
성능 사양
| 매개 변수 | 사양 |
|---|---|
| 다이렉트릭 저항 전압 (접촉-접촉) | 1,000 Vac @ 60 Hz |
| 다이렉트릭 저항 전압 (전도 표면) | 1500Vac @ 60Hz |
| 단열 저항 | 500MΩ 최소 |
| 현재 등급 | 1.5 A @ 20°C (68°F) |
| 플러그 유지 힘 | 133 N (29.9 lbf) 최소 |
권장 응용 프로그램
- 기업 네트워크 인프라:기업 환경에서 주요 유통 및 중간 유통 프레임에 이상적입니다.
- 데이터 센터 배포:높은 밀도 요구 사항과 서버 룸 및 데이터 센터 패치에 적합
- PoE가 가능한 네트워크:IP 카메라, 액세스 포인트 및 VoIP 전화 등 이더넷 애플리케이션을 지원합니다.
- 구조화된 케이블 시스템:TIA-568을 준수하는 구조화 된 케이블 설치에 적합합니다.
- 상업 건물 네트워크:사무실 건물, 교육 시설 및 의료 환경에 설계
설치 및 디자인 기능
이 카테고리 6 패치 패널은 통합 케이블 관리와 직선 패널 디자인을 갖추고 있습니다.화염 retardant 열 플라스틱 구조는 내구성을 보장합니다이 패널은 T568A 및 T568B 전선 시스템을 모두 지원하며 다양한 설치 요구 사항에 대한 유연성을 제공합니다.
준수 및 인증
- UL 94 V-0 불화성 등급
- RoHS, UK RoHS, 그리고 중국 RoHS 컴플라이언트
- REACH SVHC 컴플라이언트
- ISO 9001:2015 품질 관리 시스템
- RCM 컴플라이언트 (전기 안전 및 통신)
자주 묻는 질문
이 패치 패널에 어떤 종류의 케이블이 호환되나요?
이 보호되지 않은 유통 모듈은 22-24 AWG까지의 고체 및 스트랜드 전도자를 지원하며 케이블 지름은 0.762mm (0.03in) 에서 1.168mm (0.046in) 사이입니다.
이 패치 패널이 Power over Ethernet 애플리케이션을 지원합니까?
네, 이 카테고리 6 패치 패널은 업계 표준에 따라 설치되면 LAN 케이블을 통해 안전한 전력 공급을 위한 IEEE 802.3bt (형 4) 권고에 완전히 부합합니다.
이 패치 패널의 기대 수명은 얼마일까요?
이 패널은 IEC 60603-7을 준수하는 플러그로 최소 750 개의 삽입 주기로 지정되어 있으며, 자주 재구성되는 환경에서 장기적인 신뢰성을 보장합니다.
설치 설명서
- 종료 무결성을 유지하기 위해 적절한 케이블 스트레인 완화를 보장
- Bend radius and cable management에 대한 제조업체의 권고사항을 따르세요
- 설치 전에 기존 케이블 인프라와의 호환성을 확인
- 최적의 성능을 위해 적절한 작동 온도 범위를 유지
- 신뢰할 수 있는 IDC 연결을 보장하기 위해 적절한 종료 도구를 사용
