NETCONNECT 카테고리 6A 24 포트 1U 고밀도 네트워크 설비를 위한 랙 설치 패치 패널
제품 상세 정보:
| 브랜드 이름: | Commscope |
| 모델 번호: | 760237032 |
| 문서: | 760237032 _ .pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| ANSI/TIA 카테고리: | 6A | 케이블 유형: | 차폐되지 않은 |
|---|---|---|---|
| 색상: | 검은색 | 도체 유형: | 고체 | 좌초 |
| 모듈, 수량: | 4 | 패널 스타일: | 똑바로 |
| 강조하다: | Category 6A 패치 패널,24 공항 플러그반,1U 랙 마운트형 패치 패널 |
||
제품 설명

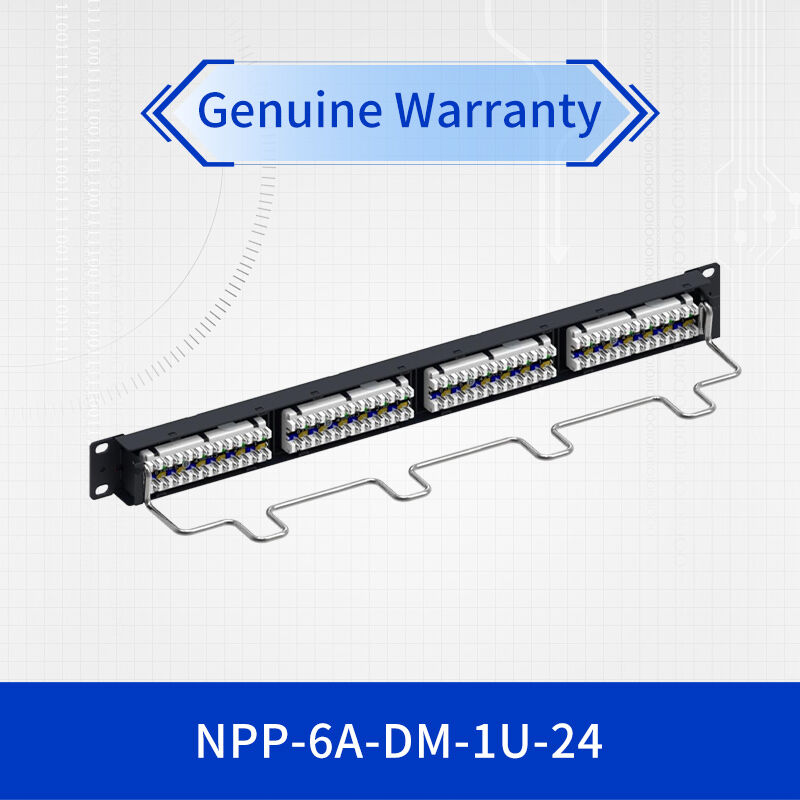

NETCONNECT CAT 6A 보호막 없는 배포 모듈 패널, 1U, 24 포트
제품 개요
NETCONNECT은 차세대 고성능 카테고리 6A 무장 패치 패널 기술을 나타냅니다.이 1U 랙 설치 가능한 배포 모듈은 기존 카테고리 6 및 5e 인프라와 후향 호환성을 유지하면서 뛰어난 성능을 제공합니다.이 패치 패널은 24개의 포트를 콤팩트한 1U 형태의 요소로 사용하며, 요구되는 네트워크 환경에 대한 신뢰할 수 있는 연결을 보장하면서 랙 공간을 최적화합니다.
고급 기능 및 혜택
10GbE 성능
카테고리 6A 요구 사항을 초과하는 500MHz 대역폭으로 100미터까지 10 기가비트 이더넷을 지원합니다.
고밀도 디자인
단일 1U 공간에 24개의 포트가 설치되어 있어 레이크 효율성을 극대화하고 있으며, 우수한 케이블 관리 기능을 유지합니다.
강화된 PoE 지원
IEEE 802.3bt (Type 4) 와 완전히 호환됩니다. 90W까지의 고전력 PoE++ 애플리케이션을 위해
우수한 외계인 교신 보호
고급 디자인은 고밀도 설비에서 신뢰할 수 있는 10GbE 성능을 위해 외계인 교류를 최소화합니다.
기술 사양
| 사양 | 세부 사항 |
|---|---|
| 제품 종류 | 보호막 없는 배포 모듈 패널 6A급 |
| 성능 범주 | ANSI/TIA 카테고리 6A, ISO/IEC 클래스 EA |
| 포트 구성 | 24개의 포트, 1U 랙스페이스 |
| 전송 표준 | ANSI/TIA-568.2-D, ISO/IEC 11801 EA 클래스 |
| 종료 유형 | 방부 이동 연결 |
| 와이어링 계획 | T568A & T568B |
| 호환 케이블 | 22-24 AWG, solid or stranded (0.762mm - 1.168mm diameter) |
| 차원 (HxWxD) | 4445mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| 작동 온도 | -10°C ~ +60°C (14°F ~ 140°F) |
| 인서션 라이프 | 750+ 사이클 최소 |
성능 사양
| 매개 변수 | 사양 |
|---|---|
| 대역폭 | 500 MHz (Category 6A Performance) |
| 데이터 속도 지원 | 10GBASE-T 최대 100m, 1000BASE-T 최대 100m |
| 다이 일렉트릭 저항 전압 | 11,000 Vac 접촉-대-접촉, 1,500 Vac 전도 표면 |
| 단열 저항 | 500MΩ 최소 |
| 현재 등급 | 1.5 A @ 20°C (68°F) |
| 플러그 유지 힘 | 133 N (29.9 lbf) 최소 |
| PoE 컴플라이언스 | IEEE 802.3bt (Type 4) 최대 90W 전력 전달 |
권장 응용 프로그램
- 10GbE 네트워크 인프라10 기가비트 이더넷 애플리케이션을 지원하는 백본 및 수평 케이블링에 이상적입니다.
- 고밀도 데이터 센터:10GbE 성능으로 최대 포트 밀도를 요구하는 서버 룸과 데이터 센터에 적합합니다.
- 이더넷 전력 배포:PTZ 카메라, 액세스 포인트, 얇은 클라이언트 등 고전력 PoE++ 애플리케이션을 지원합니다.
- 엔터프라이즈 캠퍼스 네트워크미래에 대비할 수 있는 10GbE 연결을 필요로 하는 기업 환경에 설계되었습니다.
- 건강과 교육:의료 영상 및 디지털 학습 환경에서 대역폭이 많은 애플리케이션에 적합합니다
설치 및 디자인 기능
이 카테고리 6A 패치 패널은 직선 패널 디자인과 통합 케이블 관리를 갖추고 있으며, 고밀도 설비에서 10GbE 성능을 유지하도록 설계되었습니다.불 retardant 용암 플라스틱 구조와 파우더 코팅 스틸 프레임은 내구성 및 신뢰할 수있는 성능을 보장합니다패널의 고급 디자인은 외계인 교류를 최소화합니다. 10GBASE-T 성능을 유지하는데 중요한 요소입니다.
준수 및 인증
- UL 94 V-0 불화성 등급
- RoHS, UK RoHS, 그리고 중국 RoHS 컴플라이언트
- REACH SVHC 컴플라이언트
- ISO 9001:2015 품질 관리 시스템
- RCM 컴플라이언트 (전기 안전 및 통신)
- UL 및 cUL 안전 표준
자주 묻는 질문
카테고리 6과 카테고리 6A 성과의 차이점은 무엇입니까?
카테고리 6A는 500MHz 대역폭으로 100미터까지의 10 기가비트 이더넷을 지원하며 카테고리 6는 250MHz 대역폭으로 55미터까지의 10GbE로 제한됩니다.카테고리 6A 패치 패널은 고밀도 설비에서 신뢰할 수 있는 10GbE를 위해 우수한 외계인 교차 성능을 제공합니다..
이 패치 패널은 고전력 PoE 애플리케이션을 지원합니까?
네, 이 카테고리 6A 패치 패널은 IEEE 802.3bt (타이프 4) 표준에 완전히 적합합니다.PTZ 카메라와 고성능 액세스 포인트와 같은 까다로운 장치에 대해 포트당 최대 90W 전력 전달으로 PoE++ 애플리케이션을 지원합니다..
이 카테고리 6A 패치 패널에 어떤 케이블이 호환되나요?
이 방화되지 않은 배포 모듈은 22-24 AWG 사이의 고체 및 stranded 전도자를 지원합니다. 케이블 직경은 0.762mm (0.03in) 와 1.168mm (0.046in) 사이입니다.표준 카테고리 6A 케이블링과 호환됩니다.
설치 설명서
- Alien Crosstalk 성능을 유지하기 위해 적절한 케이블 분리 및 묶음을 보장합니다.
- 10GbE 성능을 보장하기 위해 채널 전체에 카테고리 6A 인증된 컴포넌트를 사용하세요
- Bend radius and cable management에 대한 제조업체의 권고사항을 따르세요
- 임피던스 특성을 유지하기 위해 적절한 종료 기술을 확인합니다.
- 카테고리 6A 성능 사양을 검증하기 위한 설치 채널 테스트
