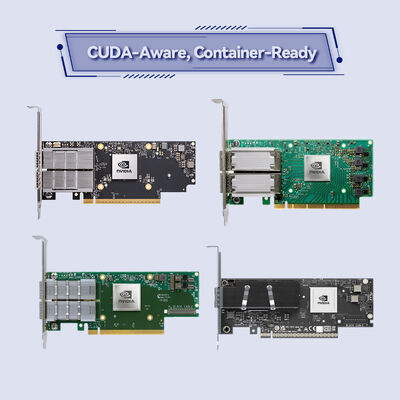

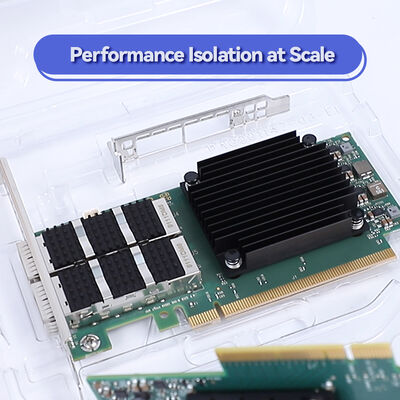

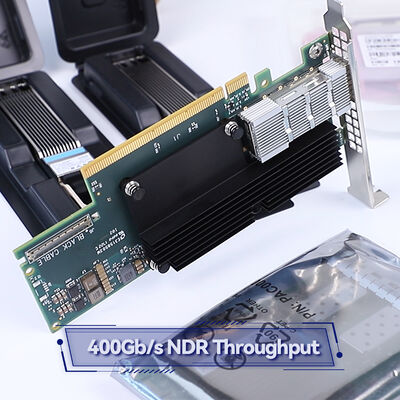

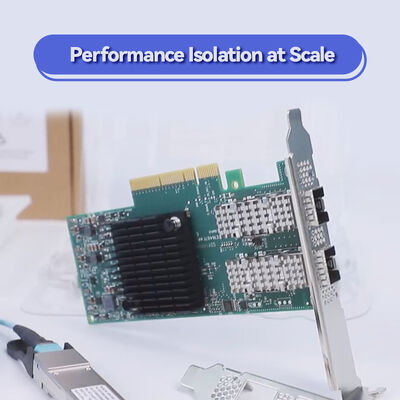

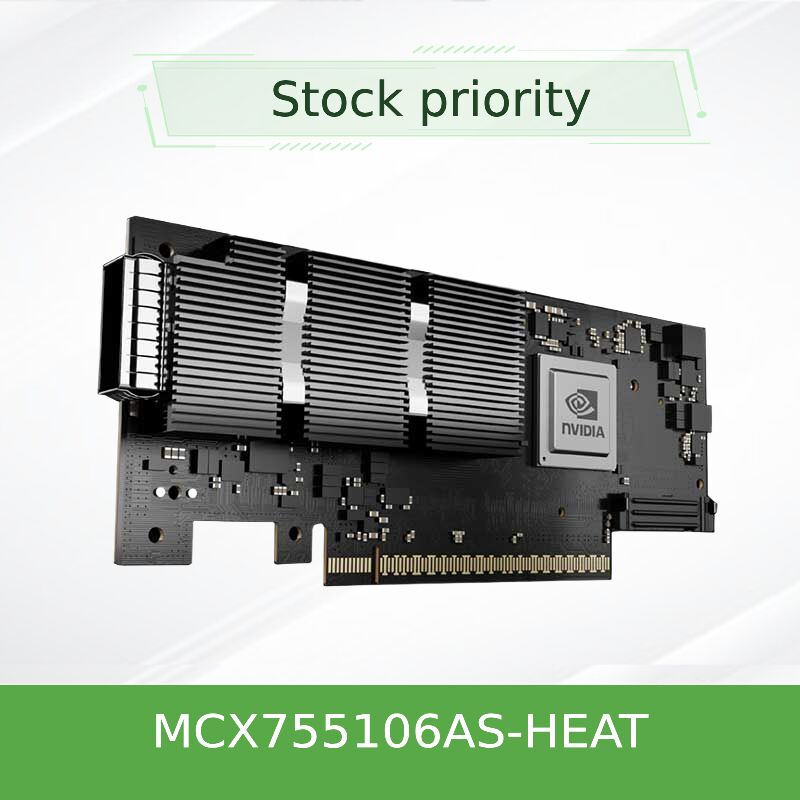

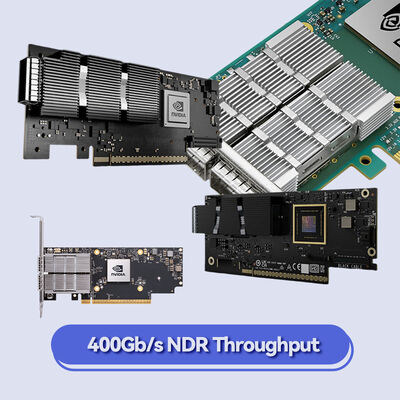

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand 스마트 어댑터
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) |
| 문서: | Connectx-7 infiniband.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) | 포트: | 2 포트 |
|---|---|---|---|
| 기술: | 인피니본 | 인터페이스 유형: | OSFP56 |
| 사양: | 16.7cm x 6.9cm | 기원: | 인도 / 이스라엘 / 중국 |
| 전송 속도: | 200gbe | 호스트 인터페이스: | gen3 x16 |
| 강조하다: | NVIDIA ConnectX-7 InfiniBand 어댑터,400Gb/s Mellanox 네트워크 카드,NDR 지원 스마트 어댑터 |
||
제품 설명
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand 스마트 어댑터
AI 팩토리, HPC 클러스터 및 하이퍼스케일 클라우드 데이터 센터를 위해 설계된 초저지연 400Gb/s RDMA 네트워킹 어댑터입니다. ConnectX-7 MCX755106AS-HEAT는 네트워크 내 컴퓨팅, 하드웨어 보안 오프로드 및 고급 가상화를 통합하여 최신 과학 컴퓨팅 및 소프트웨어 정의 인프라를 가속화합니다.
제품 개요
NVIDIA ConnectX-7 제품군은 포트당 최대 400Gb/s의 대역폭으로 획기적인 성능을 제공하며, InfiniBand(NDR/HDR/EDR) 및 이더넷(최대 400GbE)을 모두 지원합니다. MCX755106AS-HEAT 모델은 PCIe Gen5 호스트 인터페이스(최대 x32 레인), 듀얼 포트 400Gb/s 밀도, 멀티 호스트 기능 및 GPUDirect RDMA, NVMe-oF 가속, 인라인 암호화를 위한 고급 엔진을 특징으로 합니다. 까다로운 AI 학습, 시뮬레이션 및 실시간 분석을 위해 제작된 이 어댑터는 CPU 오버헤드를 줄이는 동시에 데이터 처리량과 보안을 극대화합니다.PCIe HHHL(하프 하이트 하프 길이), FHHL 브래킷 옵션주요 기능
NDR InfiniBand 및 400GbE 지원
- 포트당 최대 400Gb/s, 듀얼 포트 구성으로 800Gb/s의 총 대역폭 제공; NDR, HDR, EDR InfiniBand 및 400/200/100/50/25/10GbE 지원.
- PCIe Gen5 x16 (최대 x32 레인) - TLP 처리 힌트, ATS, PASID 및 SR-IOV를 갖춘 고처리량 호스트 인터페이스.
- 네트워크 내 컴퓨팅 - 집단 작업(SHARP), 집결 프로토콜, 버스트 버퍼 오프로드의 하드웨어 오프로드.
- GPUDirect RDMA 및 GPUDirect Storage - GPU-NIC 직접 데이터 경로, 딥 러닝 및 데이터 분석 가속화.
- 하드웨어 보안 엔진 - 인라인 IPsec/TLS/MACsec 암호화/복호화(AES-GCM 128/256비트) + 하드웨어 루트 오브 트러스트를 통한 보안 부팅.
- 고급 스토리지 가속 - NVMe-oF(Fabrics/TCP), NVMe/TCP 오프로드, T10-DIF 서명 핸드오버, iSER, RDMA를 통한 NFS, SMB Direct.
- ASAP2 SDN 및 VirtIO 가속 - OVS 오프로드, VXLAN/GENEVE/NVGRE 캡슐화, 연결 추적 및 프로그래밍 가능한 파서.
- 정밀 타이밍 - 12ns 정확도의 PTP(IEEE 1588v2), SyncE, 시간 트리거 스케줄링, 패킷 페이싱.
- 기술: ConnectX-7 내부7nm 공정으로 제작된 ConnectX-7은 CPU를 오프로드하고 결정론적 성능을 제공하는 여러 하드웨어 가속 엔진을 통합합니다. 주요 기술 기둥은 다음과 같습니다:
RDMA over Converged Ethernet (RoCE)
- 저지연 이더넷 패브릭을 위한 제로 터치 RoCE.
- Dynamically Connected Transport (DCT) 및 XRC - 효율적인 MPI 및 HPC 통신.
- On-Demand Paging (ODP) 및 User Memory Registration (UMR) - 대규모 애플리케이션을 위한 메모리 관리 간소화.
- Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) - MPI 집단 작업을 위한 네트워크 내 데이터 감소.
- 멀티 호스트 기술 - 최대 4개의 독립 호스트가 단일 어댑터를 공유하여 서버 활용도 최적화.
- PLDM 및 SPDM 관리 용이성 - 엔터프라이즈 보안을 위한 펌웨어 업데이트, 모니터링 및 장치 증명.
- 일반적인 배포AI 및 머신 러닝 클러스터
- NCCL, UCX 및 GPUDirect RDMA를 사용한 대규모 학습.
- HPC 시뮬레이션 및 연구 - 저지연 MPI가 필요한 날씨 모델링, 유전체학, 분자 동역학.
- 하이퍼스케일 클라우드 및 SDDC - 오버레이 네트워킹, NFV 가속, 보안 멀티 테넌시(SR-IOV).
- 엔터프라이즈 스토리지 시스템 - NVMe-oF 타겟 오프로드 및 분산 파일 시스템(Lustre, GPUDirect Storage).
- 5G 엣지 및 통신 - Class C PTP 및 MACsec 보안을 갖춘 시간 민감형 인프라.
- 호환성운영 체제 및 가상화:
Linux(RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi(SR-IOV) 및 Kubernetes(CNI 플러그인)용 인박스 드라이버. NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL 및 UCC에 최적화됨.
하드웨어 호환성: 표준 PCIe Gen5 슬롯(x16 메커니컬, x16/x32 전기). HPE, Supermicro 및 NVIDIA DGX 시스템의 주요 서버 플랫폼과 인증됨.
상호 운용성: InfiniBand Trade Association Spec 1.5, 이더넷용 IEEE 802.3 및 PCI-SIG Gen5 사양과 완벽하게 호환됩니다.
사양 - ConnectX-7 MCX755106AS-HEAT매개변수
세부 정보
| 제품 모델 | MCX755106AS-HEAT |
|---|---|
| 폼 팩터 | PCIe HHHL(하프 하이트 하프 길이), FHHL 브래킷 옵션 |
| 호스트 인터페이스 | PCIe Gen5.0 x16(최대 32개 레인, 분할 및 멀티 호스트 지원) |
| 네트워크 프로토콜 | InfiniBand(NDR/HDR/EDR) 및 이더넷(400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| 포트 구성 | 듀얼 포트 QSFP-DD(2x 400Gb/s NDR, 800Gb/s 집계) |
| InfiniBand 속도 | 포트당 NDR 400Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR(호환) |
| 이더넷 속도 | 400/200/100/50/25/10GbE NRZ/PAM4 |
| 온보드 메모리 | 집결 오프로드 및 버스트 버퍼를 위한 통합 네트워크 내 메모리 |
| 보안 오프로드 | 인라인 IPsec, TLS, MACsec(AES-GCM 128/256비트), 보안 부팅, 플래시 암호화 |
| 스토리지 오프로드 | NVMe-oF(TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, RDMA를 통한 NFS, SMB Direct |
| 타이밍 및 동기화 | IEEE 1588v2 PTP(12ns 정확도), SyncE, 프로그래밍 가능한 PPS, 시간 트리거 스케줄링 |
| 가상화 | SR-IOV, VirtIO 가속, VXLAN/NVGRE/GENEVE 오프로드, 연결 추적(L4 방화벽) |
| 관리 용이성 | NC-SI, SMBus/PCIe를 통한 MCTP, PLDM(모니터/펌웨어/FRU/Redfish), SPDM, SPI 플래시, JTAG |
| 원격 부팅 | InfiniBand 부팅, iSCSI, UEFI, PXE |
| 전력 소비 | 공개적으로 명시되지 않음 - 듀얼 포트 고성능 어댑터는 적절한 공기 흐름이 필요합니다. 주문 전에 확인하십시오. |
| 작동 온도 | 0°C ~ 55°C(적절한 섀시 냉각 포함) |
| 참고: 일부 매개변수는 펌웨어 및 시스템 구성에 따라 다를 수 있습니다. 특정 검증을 위해 NVIDIA 설명서를 참조하거나 Starsurge에 문의하십시오. | 장점 - 최신 데이터 센터를 위해 제작됨 |
가장 낮은 총 소유 비용
네트워킹, 스토리지 및 보안 작업에서 CPU를 오프로드하여 Gb/s당 전력 및 냉각 비용 절감.
미래 대비 대역폭 PCIe Gen5 및 포트당 NDR 400G는 차세대 GPU 서버 및 AI 클러스터의 병목 현상을 제거합니다.
엔터프라이즈 보안 하드웨어 인라인 암호화(IPsec/TLS/MACsec) 및 보안 신뢰 체인은 규정 준수(FIPS, DoD)를 충족합니다.
원활한 통합 주요 배포판, 하이퍼바이저 및 컨테이너 오케스트레이션 플랫폼과의 완벽한 호환성.
자주 묻는 질문(FAQ)Q: MCX755106AS-HEAT는 InfiniBand 및 이더넷 스위치 모두와 호환됩니까?
예. ConnectX-7은 듀얼 프로토콜 작동을 지원합니다. InfiniBand 모드(NDR 패브릭) 또는 이더넷 모드(RoCE)로 사용할 수 있습니다. 어댑터는 펌웨어를 통해 자동 감지하거나 구성할 수 있습니다.
Q: 이 듀얼 포트 모델은 두 포트 모두에서 GPUDirect Storage를 동시에 지원합니까?
물론입니다. GPUDirect Storage 및 GPUDirect RDMA는 두 포트 모두에서 완벽하게 지원되어 CPU 바운스 버퍼 없이 스토리지와 GPU 메모리 간의 직접 데이터 이동을 가능하게 합니다.
Q: MCX755106AS-HEAT에 사용할 수 있는 PCIe 분할 옵션은 무엇입니까?
표준 분할(x16, x8/x8) 및 NVIDIA 멀티 호스트를 지원하여 적절한 PCIe 스위치 플랫폼에서 최대 4개의 독립 호스트를 사용할 수 있습니다.
Q: 이 어댑터를 NVMe/TCP 오프로드에 사용할 수 있습니까?
예. NVMe over TCP에 대한 하드웨어 오프로드는 CPU 사용률을 줄이고 소프트웨어 정의 스토리지의 지연 시간을 개선합니다.
Q: 최신 펌웨어 및 드라이버는 어디에서 찾을 수 있습니까?
드라이버는 주류 Linux 커널(MLNX_OFED)에 포함되어 있습니다. NVIDIA의 공식 Mellanox 도구(mlxconfig, flint)는 펌웨어 업데이트를 지원합니다. Starsurge는 또한 큐레이션된 펌웨어 패키지를 제공합니다.
주의 사항 및 주문 참고 사항
서버 마더보드가 적절한 냉각 기능을 갖춘 PCIe Gen5 슬롯을 제공하는지 확인하십시오(400G 작동에는 능동 공기 흐름 권장).
멀티 호스트 구성을 위해 플랫폼 지원 및 케이블 요구 사항을 확인하십시오(분할 케이블이 필요할 수 있음).
- 광 모듈/DAC 케이블은 별도 판매됩니다. 규정 준수를 위해 NVIDIA 인증 트랜시버를 사용하십시오.
- NVIDIA에서 최대 전력 소비량을 게시하지 않았습니다. 일반적인 열 설계는 듀얼 포트 모델의 경우 부하가 많은 상태에서 30W-40W 범위를 가정합니다. 섀시 열 가이드로 확인하십시오.
- 암호화 기능(IPsec/TLS 오프로드)의 경우 추가 라이선스가 필요할 수 있습니다. 영업팀에 확인하십시오.
- 호환성 매트릭스(간소화)
- 구성 요소 / 생태계
지원됨
| 참고 | NVIDIA DGX H100 / GH200 | 예 |
|---|---|---|
| 듀얼 포트 구성으로 인증됨 | 구매자 체크리스트 - ConnectX-7 채택 | 예 (SR-IOV) |
| 드라이버 지원 포함 | Linux 커널 5.x+ | 예 (인박스) |
| MLNX_OFED 권장 | Windows Server 2022 | 예 |
| 기본 RDMA / RoCE | 구매자 체크리스트 - ConnectX-7 채택 | 예 |
| Multus, SR-IOV CNI | 구매자 체크리스트 - ConnectX-7 채택 | 예 |
| InfiniBand verbs에 최적화됨 | 구매자 체크리스트 - ConnectX-7 채택 | 호스트 플랫폼 확인: PCIe Gen5 슬롯(또는 Gen4는 하위 호환되지만 대역폭 제한됨). |
케이블 유형 확인: 400G NDR(OSFP/QSFP-DD) 또는 포트당 2x200G용 분할기.
- 냉각 확인: 듀얼 포트 고전력 어댑터는 최소 350 LFM 공기 흐름이 필요합니다.
- 보안 기능: 보안 부팅 및 암호화 오프로드가 필요한지 확인하십시오(HEAT 모델에는 하드웨어 루트 오브 트러스트 및 전체 인라인 엔진 포함).
- 소프트웨어 스택: MLNX_OFED 또는 인박스 드라이버 버전과 커널/OS 호환성.
