NVIDIA MFA1A00-C050 데이터 센터 및 이더넷 네트워크용 100G AOC
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFA1A00-C050 |
| 문서: | MFA1A00-xxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 리드타임: | 주식에 따르면 |
| 기술: | 이더넷 | 길이: | 5m |
| 공급 전압: | -0.3-3.6 | 데이터 입력 전압: | -0.3-4.465 |
| 강조하다: | NVIDIA 100G AOC 데이터 센터 케이블,NVIDIA 이더넷 네트워크 AOC 케이블,NVIDIA MFA1A00-C050 100G 케이블 |
||
제품 설명

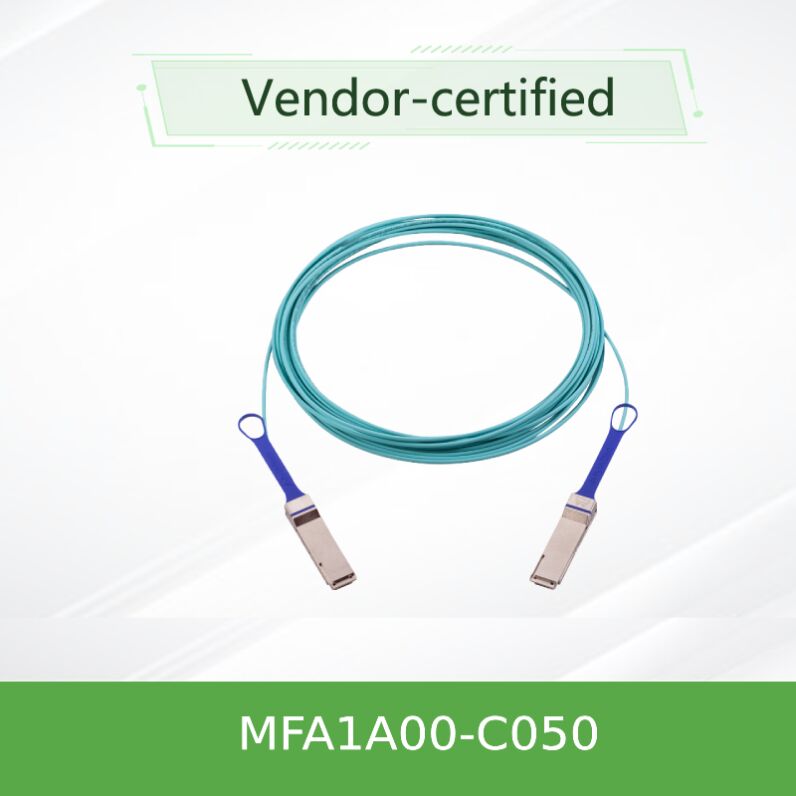

NVIDIA MFA1A00-C050 데이터 센터 및 이더넷 네트워크용 100G 활성 광 케이블
NVIDIA MFA1A00-C050은 100Gb/s 이더넷 (100GbE) 및 인피니밴드 EDR 시스템을 위해 설계된 고성능 QSFP28 활성 광케이블 (AOC) 이다.이 50m 변종은 뛰어난 신호 무결성과 낮은 전력 소비를 유지하면서 최대 100m까지 확장 된 범위를 제공합니다..
주요 특징
- 초저전력 소비 (중시화와 함께 끝당 전형적인 2.2W)
- 멀티모드 섬유로 최대 100m까지 도달
- SFF-8665을 준수하는 디자인
- 최적의 성능을 위해 차선별로 선택 가능한 재시간
- 디지털 진단 및 프로그래밍 가능한 신호 무결성
- 최대 100Gb/s까지의 집계 데이터 속도 (4선 × 25.78Gb/s)
- 프로그래밍 가능한 Rx 출력 진폭 및 전 강조
- 손실성 호스트 링크를 위한 프로그래밍 가능한 Tx 입력 이퀄라이저
- 안전용 LSZH (Low Smoke Zero Halogen) 재킷
- RoHS 준수 및 뜨거운 플러그
제품 개요
VCSEL 기반의 멀티모드 광섬유 기술을 활용한 이 활성 광케이블은 뛰어난 신호 무결성을 유지하면서 확장 된 범위를 제공합니다.랙 간 연결성, 고밀도 데이터 센터 배포, MFA1A00 시리즈는 프로그래밍 가능한 재시간, 입력 평형 및 출력 사전 강조를 제공하여 다양한 환경에서 링크 성능을 최적화합니다.
기술 및 신호 무결성
MFA1A00-C050는 채널 장애를 극복하기 위해 고급 재시간 및 평준화 기능을 사용합니다.각 노선에는 시계 및 데이터 복구 (CDR) 회로가 통합되어 있으며, 기존 또는 낮은 신호율에 대해 우회할 수 있습니다.프로그래밍 가능한 송신기 입력 평등기는 호스트 PCB 손실을 보상하고 프로그래밍 가능한 수신기 출력 진폭과 사전 강조는 깨끗한 신호 전달을 보장합니다.
전형적 인 배치
- 데이터 센터 연결:상단 스위치와 100m 거리에 있는 줄 끝의 집합 스위치를 연결합니다.
- 고성능 컴퓨팅 (HPC):낮은 지연시간과 높은 대역폭을 필요로 하는 컴퓨팅 및 스토리지 클러스터용 인피니밴드 EDR 패브릭스
- 클라우드 및 엔터프라이즈 네트워크100GbE 척추 잎 아키텍처, 5m 이상의 구리 DAC에 비해 전력 및 비용을 줄입니다.
- 엣지 컴퓨팅 노드:EMI 면역이 중요한 공간 제한된 래크에서 신뢰할 수있는 광 연결
- 미디어 & 포스트 프로덕션공유 저장 환경의 고속 파일 전송
기술 사양
| 매개 변수 | 분 | 유형 | 맥스 | 단위 |
|---|---|---|---|---|
| 각 노선별 데이터 비율 | -100ppm | 25.78125 | +100ppm | Gb/s |
| 공급 전압 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 전력 분산 (중시) | ∙ | 2.2 | 2.5 | W |
| 전력 분산 (재시화 하지 않음) | ∙ | 1.5 | 1.8 | W |
| 작동용 온도 | 0 | ∙ | 70 | °C |
| 케이블 직경 | 2.8 | 3.0 | 3.2 | mm |
| 최소 굽기 반지름 | 30 | ∙ | ∙ | mm |
선택 가이드 MFA1A00 시리즈
| 주문부품 번호 | 데이터 속도 / 프로토콜 | 길이 | 설명 |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | 액티브 오프틱 케이블, 이더넷 100Gb/s |
| MFA1A00-C005 | 100GbE | 5m | 액티브 오프틱 케이블, 이더넷 100Gb/s |
| MFA1A00-C010 | 100GbE | 10m | 액티브 오프틱 케이블, 이더넷 100Gb/s |
| MFA1A00-C050 | 100GbE | 50m | 액티브 광 케이블, LSZH, 100Gb/s 이더넷 |
| MFA1A00-C100 | 100GbE | 100m | 액티브 오프틱 케이블, 이더넷 100Gb/s |
장점
확장 범위 및 저전력
리퍼 없이 최대 100m, 광학 송수신기보다 낮은 전력 + 패치 케이블 솔루션, 스위치 전력 예산을 절약.
인공지능 준비 신호 무결성
프로그래밍 가능한 이퀄레이션, 재시화 및 출력 전 강조는 시끄러운 환경이나 손실 환경에서 강력한 링크를 보장합니다.
운영 유연성
인피니밴드 EDR 및 100GbE와 함께 작동하며 레거시 레이트에 대한 재시간 우회 기능을 지원합니다.
직접 관리 가능성
SFF-8636를 통한 완전한 DDM: 온도, 전압, 광 전력 및 TX 편향의 실시간 모니터링, 유지보수를 단순화합니다.
자주 묻는 질문
Q1: MFA1A00-C050이 시스코 100G 스위치와 호환되는가?
A: 케이블은 표준 QSFP28 AOC입니다. 대부분의 현대 Cisco 스위치 (Nexus 9300, 9500) 는 100GbE 포트를 가지고 있습니다. 그러나 완전한 Cisco IDPROM 호환성을 위해,확인하거나 코드 서비스를 요청하는 것이 좋습니다..
Q2: 재시화 작업과 재시화하지 않는 작업의 차이점은 무엇입니까?
A: 리타임링은 CDR를 사용하여 신호를 재 동기화하고 청소하여 각 경로당 25Gb/s에서 더 나은 신호 품질을 달성합니다. 낮은 데이터 속도 (예를 들어, 10Gb/s) 를 사용하는 경우CDR는 에너지를 절약하기 위해 우회할 수 있습니다 (~ 1까지).5W)
Q3: 이 케이블을 40GbE 또는 브레이크아웃 애플리케이션에 사용할 수 있나요?
A: MFA1A00 시리즈는 100Gb/s를 4개의 25G 전선으로 지원합니다. 40GbE 브레이크아웃을 위해 설계되지 않았습니다. 4×25G 브레이크아웃 (QSFP28에서 4개의 SFP28) 을 위해 다른 NVIDIA AOC 제품을 확인하십시오.
주요 사실 들 을 한눈 에 살펴보기
- 최대 데이터 속도:100Gb/s (4×25.78G)
- 커넥터 타입:QSFP28에서 QSFP28
- 케이블 종류:액티브 오프틱 MMF, LSZH
- 범위:최대 100m
- 끝당 전력:2.2W (회동)
- 보증:3년 제한 (NVIDIA 기본)
참고:물리적 포트가 표준이지만 일부 공급업체 로크인에는 코딩 된 EEPROM이 필요할 수 있습니다. 프로그래밍 지원 또는 코딩 서비스가 제공됩니다.
