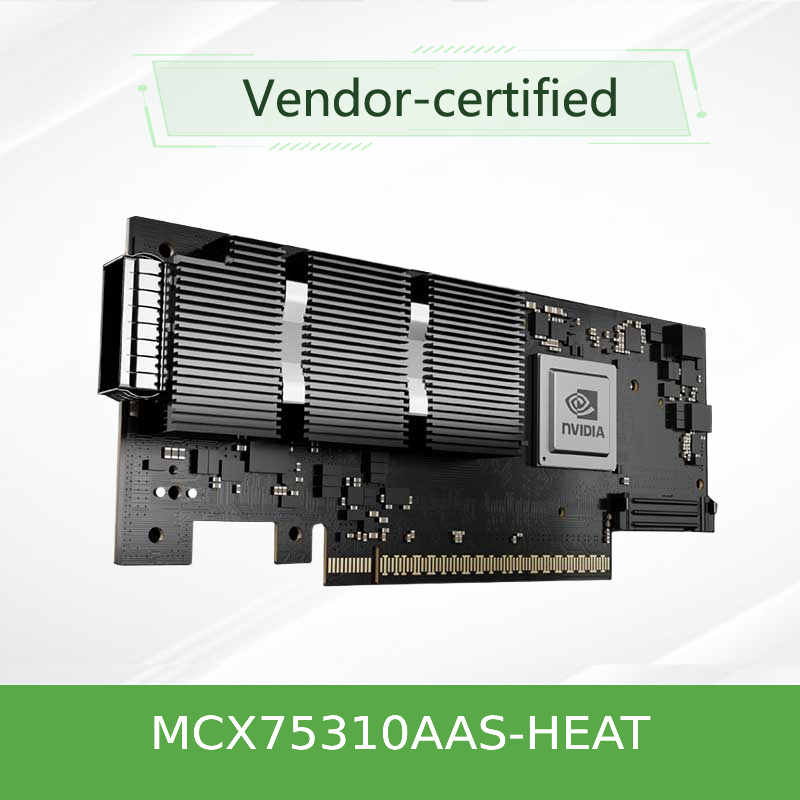

NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s 인피니밴드 어댑터 PCIe 5.0 x16 OSFP
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCX75310AAS-HEAT (900-9X766-003N-ST0) |
| 문서: | Connectx-7 infiniband.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MCX75310AAS-HEAT (900-9X766-003N-ST0) | 포트: | 단일 포트 |
|---|---|---|---|
| 기술: | 인피니본 | 인터페이스 유형: | OSFP56 |
| 사양: | 16.7cm x 6.9cm | 기원: | 인도 / 이스라엘 / 중국 |
| 전송 속도: | 200gbe | 호스트 인터페이스: | gen3 x16 |
| 강조하다: | NVIDIA ConnectX-7 InfiniBand 어댑터,200Gb/s PCIe 5.0 네트워크 카드,보증이 포함된 OSFP 인피니밴드 어댑터 |
||
제품 설명
NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s 인피니밴드 어댑터
MCX75310AAS-HEAT 200Gb/s 인피니밴드 어댑터
NDR200 · 싱글 포트 OSFP · PCIe 5.0 x16 · HPC 및 AI를 위한 초저연속
모델:MCX75310AAS-HEAT
200Gb/sNDR200 인피니밴드
1 * OSFP단일 포트 연결
PCIe 5.0 x16최대 32번 차선
RDMA & RoCE하드웨어에 비용된
GPUDirectRDMA 및 저장
제품 개요
NVIDIA MCX75310AAS-HEAT는 단일 OSFP 포트를 통해 200Gb / s NDR200 연결을 제공하는 고성능 ConnectX-7 InfiniBand 호스트 채널 어댑터 (HCA) 이다. 가장 까다로운 HPC를 위해 설계되었습니다.알리, 기업 데이터 센터 환경, 이 PCIe 5.0 x16 어댑터는 현대적인 작업 부하를 가속시키기 위해 극히 낮은 지연, 극심한 처리량, 그리고 혁신적인 인 네트워크 컴퓨팅 엔진을 결합합니다.RDMA의 지원으로, RoCE, GPUDirect 및 고급 보안 오프로드, MCX75310AAS-HEAT는 확장 가능하고 손실 없는 InfiniBand 패브릭을 구축하는 데 이상적인 선택입니다.
주요 특징
- NDR200 인피니밴드:단일 포트 200Gb/s OSFP 인터페이스, HDR, EDR 및 FDR 속도를 지원하여 후향 호환성.
- PCIe 5.0 x16 호스트 인터페이스:PCIe 5.0 지원으로 최대 32개의 레인, 최대 대역폭과 호스트 시스템에 낮은 지연을 제공합니다.
- RDMA와 RoCE 가속:하드웨어에서 RDMA와 RoCE (RDMA over Converged Ethernet) 를 제거하여 CPU 오버헤드가 0으로 효율적인 데이터 이동을 제공합니다.
- GPUDirect RDMA 및 저장:AI/ML 및 데이터 분석 작업 흐름을 가속화하기 위한 직접적인 GPU-to-GPU 통신과 GPUDirect Storage.
- 네트워크 컴퓨팅:확장 가능한 계층적 집계 및 감소 프로토콜 (SHARP) 및 집단 작업에 대한 지원.
- 첨단 보안 오프로드:AES-GCM 128/256비트 키로 IPsec, MACsec 및 TLS를 위한 인라인 하드웨어 암호화/복호화
- 가상화 및 SDN:SR-IOV, VirtIO 가속, 오버레이 네트워크 지원 (VXLAN, GENEVE, NVGRE) 및 프로그래밍 가능한 유연한 분석기
- 정확한 타이밍:IEEE 1588v2 PTP, 12 ns 정확도, SyncE, 시간 민감한 애플리케이션을 위한 구성 가능한 PPS 입력/출력
기술
ConnectX-7 아키텍처
MCX75310AAS-HEAT는 NRZ 및 PAM4 신호를 지원하는 고급 SerDes 기술을 통합한 NVIDIA의 ConnectX-7 ASIC에 기반을 두고 있습니다.그것은 하나의 OSFP 포트를 통해 200Gb / s InfiniBand 대역폭을 제공합니다, RDMA, RoCE, NVMe-oF 및 보안 프로토콜에 대한 하드웨어 오프로드로. 어댑터의 네트워크 컴퓨팅 엔진은 SHARP 집단 가속과 MPI 태그 매칭을 가능하게합니다.메세지 전송을 줄이고 애플리케이션 확장성을 향상시킵니다..
소프트웨어 정의 네트워크 (SDN)
NVIDIA ASAP (Accelerated Switch and Packet Processing) 기술은 SDN 및 VNF 가속을 오프로드하여 CPU 벌금없이 라인 레이트 성능을 제공합니다. 어댑터는 오버레이 네트워크 (VXLAN,제네바, NVGRE), 연결 추적 및 고급 네트워크 텔레메트리를위한 흐름 미러링.
전형적 인 배치
- 고성능 컴퓨팅 (HPC):RDMA 및 네트워크 내 컴퓨팅 오프로드로 MPI 및 SHMEM/PGAS 애플리케이션을 가속화합니다.
- 인공지능과 기계 학습 클러스터:효율적인 멀티 노드 트레이닝을 위해 GPU 다이렉트 RDMA와 GPUDirect 스토리지를 활성화합니다.
- 하이퍼스케일 데이터 센터:저용기 및 높은 처리량으로 확장 가능하고 손실이 없는 인피니밴드 패브릭을 구축합니다.
- 엔터프라이즈 클라우드 & 스토리지:NVMe over Fabrics (NVMe-oF) 및 RDMA 기반 스토리지 솔루션을 배포합니다.
- 텔레콤 & 엣지:5G 및 시간 민감한 인프라를 위한 정밀 시점 (PTP, SyncE) 을 활용합니다.
호환성
| 구성 요소 / 생태계 | 호환성 |
|---|---|
| 인피니밴드 속도 | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| 이더넷 속도 | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (RoCE와 함께) |
| 호스트 인터페이스 | PCIe Gen5 x16 (최다 32번 전선), PCIe 4와 후향 호환0 |
| 운영체제 | 리눅스 (RHEL, 우분투), 윈도우, VMware ESXi, 쿠버네티스 |
| 소프트웨어 스택 | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| 안전 | IPsec, MACsec, TLS, 보안 부팅, 플래시 암호화, 장치 인증 |
사양 MCX75310AAS-HEAT
| 카테고리 | 세부 사항 |
|---|---|
| 제품 모델 | MCX75310AAS-HEAT |
| 제품군 | NVIDIA ConnectX-7 |
| 포트 구성 | 1 * OSFP (200Gb/s NDR200 인피니밴드) |
| 호스트 인터페이스 | PCIe 5.0 x16 (최다 32번 전선), PCIe 4와 후향 호환0 |
| 지원된 프로토콜 | 인피니밴드 (IBTA 스펙 1.5), 이더넷 (RoCE) |
| 인피니밴드 속도 | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| 이더넷 속도 | 200GBE, 100GBE, 50GBE, 25GBE, 10GBE |
| 형태 요인 | PCIe HHHL, FHHL, OCP 30 |
| 인터페이스 기술 | NRZ (10G, 25G), PAM4 (50G, 100G) |
| 네트워크 내 컴퓨팅 | SHARP, MPI 태그 매칭, 집단 운영 |
| 안전 출하 | IPsec, MACsec, TLS (AES-GCM 128/256-bit), 보안 부팅 |
| 가상화 | SR-IOV, VirtIO, 오버레이 네트워크 (VXLAN, GENEVE, NVGRE) |
| 정확 한 타이밍 | IEEE 1588v2 (12 ns 정확도), SyncE, PPS 입력/출력 |
| 저장 가속 | NVMe-oF, NVMe/TCP, SRP, iSER, RDMA를 통한 NFS, SMB 다이렉트 |
| 관리 인터페이스 | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| 원격 부팅 | InfiniBand 원격 부팅, iSCSI, UEFI, PXE |
| 운영 조건 | 표준 데이터 센터 환경 |
| 규제 | RoHS, CE, FCC, VCCI (NVIDIA 준수 문서 참조) |
| 포함된 액세서리 | 높게 묶여있는 |
* 사양은 NVIDIA 공개 문서에 기초하고 있으며 다를 수 있습니다. 판매 담당자와 세부 사항을 확인하십시오.
선택 가이드
| SKU / 모델 | 설명 | 포트 속도 | 항구 수 | 인터페이스 |
|---|---|---|---|---|
| MCX75310AAS-HEAT | ConnectX-7 NDR200 인피니밴드 어댑터 | 200Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 인피니밴드 어댑터 | 400Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | 커넥트X-7 NDR200 인피니밴드 어댑터 (두 포트) | 200Gb/s | 2 * OSFP | PCIe 5.0 x16 |
장점
- 초저연속성:하드웨어에서 벗어난 RDMA와 네트워크 내 컴퓨팅은 통신 오버헤드를 최소화합니다.
- 높은 처리량:PCIe 5.0 x16 및 200Gb/s InfiniBand는 데이터집약적인 애플리케이션을 위해 극도의 대역폭을 제공합니다.
- 투자 보호:믹스 스피드 환경을 위한 여러 InfiniBand 및 이더넷 속도를 지원합니다.
- 강화된 보안:인라인 IPsec, MACsec 및 TLS는 CPU 영향 없이 전송 중인 안전한 데이터를 오프로드합니다.
- 포괄적 생태계:NVIDIA UFM, HPC-X, MLNX_OFED 및 주요 리눅스 배포판과 완전히 호환됩니다.
서비스 및 지원
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 NVIDIA ConnectX-7 어댑터에 대한 완전한 라이프사이클 지원을 제공합니다.
- 판매 전 컨설팅:어댑터 선택, 서버 호환성, 그리고 직물 디자인
- 물류 및 배달:추적과 관세청구로 전 세계 배송
- 기술 지원:드라이버 설치, 펌웨어 업데이트, 성능 조정
- 교육:RDMA, RoCE 및 UFM 관리에 대한 실습 워크숍.
- 보증:표준 1 년 하드웨어 보증 (확장 옵션이 제공됩니다).
자주 묻는 질문
NDR200은 뭐죠?
NDR200은 포트당 200Gb/s를 제공하는 인피니밴드 데이터 속도이다. NVIDIA 퀀텀-2 및 퀀텀-3 세대의 일부이며, 잎 및 척추 배포에 대한 속도와 비용의 균형을 제공합니다.
MCX75310AAS-HEAT는 PCIe 4.0 서버와 호환되는가요?
예. 어댑터는 PCIe 5.0 x16이며 PCIe 4.0 슬롯과 후향 호환되지만 대역폭은 PCIe 4.0 속도로 제한 될 수 있습니다.
이 어댑터는 이더넷 스위치로 사용할 수 있나요?
어댑터는 인피니밴드 및 이더넷 프로토콜을 모두 지원합니다. 이더넷 모드에서 작동할 때 200GbE까지 RoCE (RDMA over Converged Ethernet) 를 지원합니다.
MCX75310AAS-HEAT와 MCX75310AAS-NEAT의 차이점은 무엇일까요?
HEAT 변종은 NDR200 (200Gb/s) 를 지원하고 NEAT 변종은 NDR400 (400Gb/s) 를 지원한다. 둘 다 OSFP 커넥터와 PCIe 5.0 x16 인터페이스를 사용합니다.
어댑터가 GPUDirect을 지원하나요?
네, GPUDirect RDMA를 지원합니다. 직접적인 GPU-to-GPU 통신과 GPUDirect Storage를 지원합니다.
예방 조치 및 안전
- ESD 보호:전기 정전 충전 손상을 방지하기 위해 어댑터를 다룰 때 ESD 지식 스트립을 사용하십시오.
- 설치:서버가 AC 전원에서 꺼지고 분리되어 있는지 확인합니다.
- 공기 흐름:과열 을 방지 하기 위해 어댑터 주위 에 충분한 공기 흐름 을 보장 한다. 필요하다면 첨부 된 높은 브래킷 을 사용 한다.
- 펌웨어 업데이트:시스템 불안정을 피하기 위해 펌웨어 업데이트에 대한 NVIDIA의 권장 절차를 따르십시오.
- 호환성:주문하기 전에 서버 호환성 및 PCIe 슬롯의 가용성을 확인합니다.
홍콩 스타서지 그룹 회사 (Hong Kong Starsurge Group Co., Limited)
2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 중심의 공급업체입니다. 우리는 정부, 의료, 제조, 교육, 금융,세계 각지의 기업 고객경험 많은 영업 및 기술 팀으로, 우리는 다국어 지원과 글로벌 배달에 의해 지원 된 어댑터와 스위치에서 IoT 및 사용자 지정 소프트웨어에 맞춘 네트워크 솔루션을 제공합니다.고객 우선, 품질을 주도하고 혁신에 초점을 맞추고 있습니다.
호환성 행렬
| NVIDIA 제품 | MCX75310AAS-HEAT와 호환됩니다. | 참고문서 |
|---|---|---|
| NVIDIA 퀀텀-3 스위치 (Q3200-RA, Q3400-RA) | ✓ | XDR 및 NDR 지원 |
| NVIDIA 퀀텀-2 스위치 | ✓ | NDR 및 HDR 지원 |
| NVIDIA DGX / HGX 플랫폼 | ✓ | GPUDirect RDMA 및 저장 |
| NVIDIA UFM 35 | ✓ | 전체 직물 관리 및 텔레미터 |
| HPE 서버 | ✓ | HPE 부품 번호 P45642-B22 |
| 타사 서버 | ✓ | 표준 PCIe 슬롯 요구 |
구매자 체크리스트
- PCIe 슬롯:사용 가능한 PCIe 5.0 x16 슬롯 (또는 후향 호환성을 위해 PCIe 4.0 x16) 을 보장합니다.
- 케이블/트랜시버:대상 스위치/NIC용 OSFP-to-OSFP 또는 OSFP-to-other 커넥터 케이블
- 운영 체제:대상 OS (리눅스, 윈도우, VMware) 를 지원하는지 확인합니다.
- 운전자:NVIDIA에서 최신 MLNX_OFED 또는 Windows 드라이버를 다운로드하여 설치합니다.
- 직물 관리:하위 네트워크 관리자 (SM) 배포를 계획 (중심 또는 분산) 한다.
- 냉각:아댑터에서 열을 분산하기 위해 충분한 서버 공기 흐름을 보장합니다.
