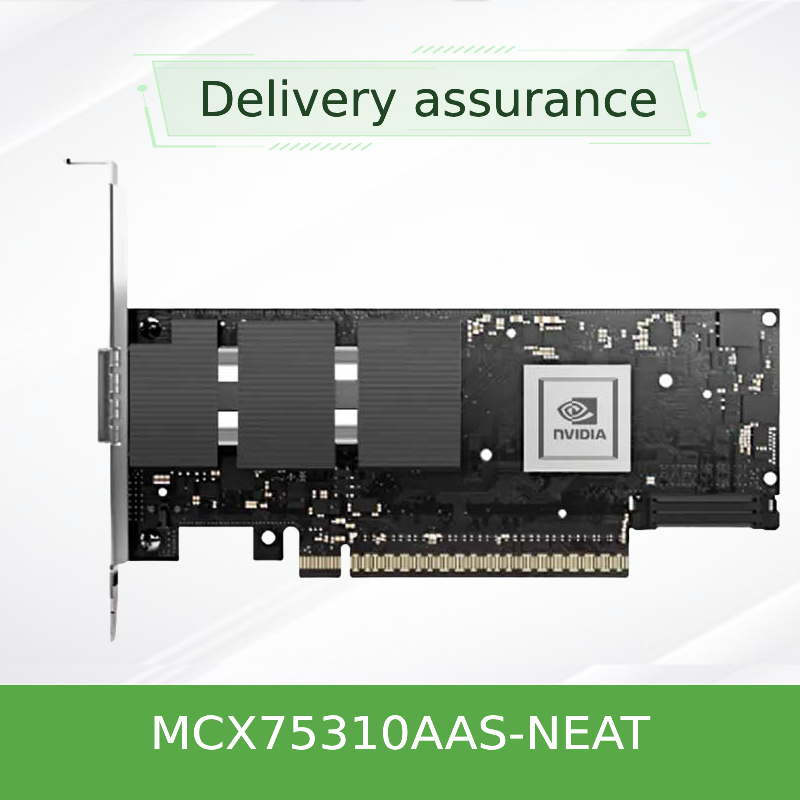

NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s 인피니밴드 어댑터 | PCIe 5.0 x16 OSFP
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) |
| 문서: | Connectx-7 infiniband.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MCX75310AAS-NEAT (900-9X766-003N-SQ0) | 포트: | 단일 포트 |
|---|---|---|---|
| 기술: | 인피니본 | 인터페이스 유형: | OSFP56 |
| 사양: | 16.7cm x 6.9cm | 기원: | 인도 / 이스라엘 / 중국 |
| 전송 속도: | 400gbe | 호스트 인터페이스: | gen3 x16 |
| 강조하다: | NVIDIA ConnectX-7 InfiniBand 어댑터,400Gb/s PCIe 5.0 네트워크 카드,보증이 포함된 OSFP 인피니밴드 어댑터 |
||
제품 설명
NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s InfiniBand 어댑터
MCX75310AAS-NEAT 400Gb/s InfiniBand 어댑터
NDR400 · 단일 포트 OSFP · PCIe 5.0 x16 · AI 및 HPC를 위한 초저 지연 시간
NDR400 · 단일 포트 OSFP · PCIe 5.0 x16 · AI 및 HPC를 위한 초저 지연 시간
모델:MCX75310AAS-NEAT
400Gb/초NDR400 인피니밴드
1 * OSFP단일 포트 연결
PCIe 5.0 x16최대 32차선
RDMA & RoCE하드웨어 오프로드
GPU다이렉트RDMA 및 스토리지
제품개요
NVIDIA MCX75310AAS-NEAT는 단일 OSFP 포트를 통해 400Gb/s NDR400 연결을 제공하는 대표적인 ConnectX-7 InfiniBand 호스트 채널 어댑터(HCA)입니다. 가장 까다로운 AI 교육, 과학적 컴퓨팅 및 대규모 데이터 센터 환경을 위해 설계된 이 PCIe 5.0 x16 어댑터는 최고의 처리량, 초저 대기 시간 및 고급 네트워크 내 컴퓨팅 엔진을 결합합니다. RDMA, RoCE, GPUDirect RDMA 및 스토리지 지원과 포괄적인 보안 오프로드를 갖춘 MCX75310AAS-NEAT는 고성능, 확장 가능, 무손실 InfiniBand 패브릭을 구축하기 위한 최고의 선택입니다.
주요 특징
- NDR400 인피니밴드:이전 버전과의 호환성을 위해 NDR200, HDR, EDR 및 FDR 속도를 지원하는 단일 포트 400Gb/s OSFP 인터페이스입니다.
- PCIe 5.0 x16 호스트 인터페이스:PCIe 5.0을 지원하는 최대 32개 레인으로 호스트 시스템에 최대 대역폭과 낮은 대기 시간을 제공합니다.
- RDMA 및 RoCE 가속:CPU 오버헤드 없이 효율적인 데이터 이동을 위한 하드웨어 오프로드 RDMA 및 RoCE(RDMA over Converged Ethernet)입니다.
- GPUDirect RDMA 및 스토리지:가속화된 AI/ML 및 데이터 분석 워크플로우를 위한 직접적인 GPU-GPU 통신 및 GPUDirect 스토리지.
- 네트워크 내 컴퓨팅:SHARP(Scalable Hierarchical Aggregation and Reduction Protocol) 및 집단 작업 오프로드를 지원합니다.
- 고급 보안 오프로드:AES-GCM 128/256비트 키를 사용한 IPsec, MACsec 및 TLS에 대한 인라인 하드웨어 암호화/암호 해독.
- 가상화 및 SDN:SR-IOV, VirtIO 가속, 오버레이 네트워크 지원(VXLAN, GENEVE, NVGRE) 및 프로그래밍 가능한 유연한 파서.
- 정밀한 타이밍:12ns 정확도, SyncE 및 시간에 민감한 애플리케이션을 위한 구성 가능한 PPS 입력/출력을 갖춘 IEEE 1588v2 PTP.
기술
ConnectX-7 아키텍처
MCX75310AAS-NEAT는 NRZ 및 PAM4 신호를 지원하는 고급 SerDes 기술을 통합한 NVIDIA의 ConnectX-7 ASIC을 기반으로 구축되었습니다. RDMA, RoCE, NVMe-oF 및 보안 프로토콜을 위한 하드웨어 오프로드를 통해 단일 OSFP 포트를 통해 400Gb/s InfiniBand 대역폭을 제공합니다. 어댑터의 네트워크 내 컴퓨팅 엔진은 SHARP 집단 가속 및 MPI 태그 일치를 지원하여 메시지 전달 오버헤드를 줄이고 애플리케이션 확장성을 향상시킵니다.
소프트웨어 정의 네트워킹(SDN)
NVIDIA ASAP(가속 스위치 및 패킷 처리) 기술은 SDN 및 VNF 가속을 오프로드하여 CPU 페널티 없이 회선 속도 성능을 제공합니다. 어댑터는 오버레이 네트워크(VXLAN, GENEVE, NVGRE), 연결 추적 및 고급 네트워크 원격 측정을 위한 흐름 미러링을 지원합니다.
일반적인 배포
- 대규모 AI 훈련:대규모 언어 모델 및 심층 신경망의 다중 노드 훈련을 위해 GPUDirect RDMA를 활성화합니다.
- 고성능 컴퓨팅(HPC):RDMA 및 네트워크 내 컴퓨팅 오프로드를 통해 MPI 및 SHMEM/PGAS 애플리케이션을 가속화합니다.
- 대규모 데이터 센터:최고의 처리량과 짧은 대기 시간으로 확장 가능하고 무손실 InfiniBand 패브릭을 구축하세요.
- 엔터프라이즈 클라우드 및 스토리지:NVMe-oF(NVMe over Fabrics) 및 RDMA 기반 스토리지 솔루션을 배포합니다.
- 통신 및 엣지:5G 및 타이밍에 민감한 인프라를 위해 정밀한 타이밍(PTP, SyncE)을 활용하세요.
호환성
| 구성요소/생태계 | 호환성 |
|---|---|
| InfiniBand 속도 | NDR 400Gb/s, NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| 이더넷 속도 | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE(RoCE 포함) |
| 호스트 인터페이스 | PCIe Gen5 x16(최대 32레인), PCIe 4.0과 역호환 가능 |
| 운영 체제 | Linux(RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| 소프트웨어 스택 | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| 보안 | IPsec, MACsec, TLS, 보안 부팅, 플래시 암호화, 장치 증명 |
사양 - MCX75310AAS-NEAT
| 범주 | 세부 사항 |
|---|---|
| 제품 모델 | MCX75310AAS-NEAT |
| 제품군 | 엔비디아 커넥트X-7 |
| 포트 구성 | 1 * OSFP(400Gb/s NDR400 InfiniBand) |
| 호스트 인터페이스 | PCIe 5.0 x16(최대 32레인), 이전 버전인 PCIe 4.0과 호환 가능 |
| 지원되는 프로토콜 | InfiniBand(IBTA 사양 1.5), 이더넷(RoCE) |
| InfiniBand 속도 | NDR 400Gb/s, NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| 이더넷 속도 | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| 폼 팩터 | PCIe HHHL, FHHL, OCP 3.0 |
| 인터페이스 기술 | NRZ(10G, 25G), PAM4(50G, 100G) |
| 네트워크 내 컴퓨팅 | SHARP, MPI 태그 일치, 집단 작업 오프로드 |
| 보안 오프로드 | IPsec, MACsec, TLS(AES-GCM 128/256비트), 보안 부팅 |
| 가상화 | SR-IOV, VirtIO, 오버레이 네트워크(VXLAN, GENEVE, NVGRE) |
| 정밀한 타이밍 | IEEE 1588v2(정확도 12ns), SyncE, PPS 입력/출력 |
| 스토리지 가속 | NVMe-oF, NVMe/TCP, SRP, iSER, NFS over RDMA, SMB 다이렉트 |
| 관리 인터페이스 | NC-SI, MCTP(SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| 원격 부팅 | InfiniBand 원격 부팅, iSCSI, UEFI, PXE |
| 작동 조건 | 표준 데이터 센터 환경 |
| 규제 | RoHS, CE, FCC, VCCI(NVIDIA 규정 준수 문서 참조) |
| 포함된 액세서리 | 긴 브래킷 |
* 사양은 NVIDIA 공개 문서를 기반으로 하며 다를 수 있습니다. 자세한 내용은 영업 담당자에게 확인하시기 바랍니다.
선택 가이드
| SKU / 모델 | 설명 | 포트 속도 | 포트 수 | 인터페이스 |
|---|---|---|---|---|
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand 어댑터 | 400Gb/초 | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand 어댑터 | 200Gb/초 | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | ConnectX-7 NDR200 InfiniBand 어댑터(듀얼 포트) | 200Gb/초 | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEA | ConnectX-7 NDR400 InfiniBand 어댑터(듀얼 포트) | 400Gb/초 | 2 * OSFP | PCIe 5.0 x16 |
장점
- 매우 높은 처리량:400Gb/s InfiniBand 및 PCIe 5.0 x16은 데이터 집약적인 AI 및 HPC 워크로드를 위한 최고의 대역폭을 제공합니다.
- 매우 짧은 지연 시간:하드웨어 오프로드 RDMA 및 네트워크 내 컴퓨팅은 통신 오버헤드를 최소화합니다.
- 투자 보호:혼합 속도 환경을 위한 다양한 InfiniBand 및 이더넷 속도를 지원합니다.
- 강화된 보안:인라인 IPsec, MACsec 및 TLS는 CPU에 영향을 주지 않고 전송 중인 보안 데이터를 오프로드합니다.
- 포괄적인 생태계:NVIDIA UFM, HPC-X, MLNX_OFED 및 주요 Linux 배포판과 완벽하게 호환됩니다.
서비스 및 지원
Hong Kong Starsurge Group Co., Limited는 NVIDIA ConnectX-7 어댑터에 대한 전체 수명주기 지원을 제공합니다.
- 사전 판매 컨설팅:어댑터 선택, 서버 호환성 및 패브릭 디자인.
- 물류 및 배송:추적 및 통관을 통한 글로벌 배송.
- 기술 지원:드라이버 설치, 펌웨어 업데이트 및 성능 튜닝.
- 훈련:RDMA, RoCE 및 UFM 관리를 위한 실습 워크샵입니다.
- 보증:표준 1년 하드웨어 보증(확장 옵션 이용 가능)
자주 묻는 질문
NDR400이란 무엇입니까?
NDR400은 포트당 400Gb/s를 제공하는 InfiniBand 데이터 속도입니다. NVIDIA Quantum-2 및 Quantum-3 세대에서 사용할 수 있는 최고 속도로 스파인 및 고급 리프 배포를 위한 최대 대역폭을 제공합니다.
MCX75310AAS-NEAT는 PCIe 4.0 서버와 호환됩니까?
예. 어댑터는 PCIe 5.0 x16이며 이전 버전인 PCIe 4.0 슬롯과 호환되지만 대역폭은 PCIe 4.0 속도로 제한될 수 있습니다.
이 어댑터를 이더넷 스위치와 함께 사용할 수 있습니까?
어댑터는 InfiniBand 및 이더넷 프로토콜을 모두 지원합니다. 이더넷 모드에서 작동하는 경우 최대 400GbE의 RoCE(RDMA over Converged Ethernet)를 지원합니다.
MCX75310AAS-NEAT와 MCX75310AAS-HEAT의 차이점은 무엇입니까?
NEAT 변형은 NDR400(400Gb/s)을 지원하고 HEAT 변형은 NDR200(200Gb/s)을 지원합니다. 둘 다 OSFP 커넥터와 PCIe 5.0 x16 인터페이스를 사용합니다.
어댑터가 GPUDirect를 지원합니까?
예, GPU 간 직접적인 통신을 위한 GPUDirect RDMA와 스토리지 장치의 데이터 액세스 가속화를 위한 GPUDirect Storage를 지원합니다.
예방 조치 및 안전
- ESD 보호:정전기 방전 손상을 방지하려면 어댑터를 취급할 때 ESD 접지 스트랩을 사용하십시오.
- 설치:어댑터를 설치하기 전에 서버의 전원이 꺼져 있고 AC 전원에서 분리되어 있는지 확인하십시오.
- 기류:과열을 방지하려면 어댑터 주위에 적절한 공기 흐름이 있는지 확인하십시오. 필요한 경우 포함된 긴 브래킷을 사용하십시오.
- 펌웨어 업데이트:시스템 불안정을 방지하려면 펌웨어 업데이트에 대한 NVIDIA 권장 절차를 따르십시오.
- 호환성:주문하기 전에 서버 호환성과 PCIe 슬롯 가용성을 확인하십시오.
홍콩 Starsurge Group Co., Limited
2008년에 설립된 Starsurge는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 제공업체입니다. 우리는 전 세계 정부, 의료, 제조, 교육, 금융 및 기업 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀을 통해 당사는 다국어 지원 및 글로벌 배송을 통해 어댑터 및 스위치부터 IoT 및 맞춤형 소프트웨어에 이르기까지 맞춤형 네트워킹 솔루션을 제공합니다. 고객 우선, 품질 중심, 혁신 중심입니다.
호환성 매트릭스
| 엔비디아 제품 | MCX75310AAS-NEAT와 호환 가능 | 메모 |
|---|---|---|
| NVIDIA Quantum-3 스위치(Q3400-RA, Q3200-RA) | ✓ | 기본 XDR 및 NDR 지원 |
| NVIDIA Quantum-2 스위치 | ✓ | NDR 및 HDR 지원 |
| NVIDIA DGX/HGX 플랫폼 | ✓ | GPUDirect RDMA 및 스토리지 |
| 엔비디아 UFM 3.5 | ✓ | 전체 패브릭 관리 및 원격 측정 |
| HPE 서버 | ✓ | HPE 부품 번호 P45642-B22 |
| 타사 서버 | ✓ | 표준 PCIe 슬롯 필요 |
구매자 체크리스트
- PCIe 슬롯:사용 가능한 PCIe 5.0 x16 슬롯(또는 이전 버전과의 호환성을 위해 PCIe 4.0 x16)을 확인하세요.
- 케이블/트랜시버:대상 스위치/NIC용 OSFP-OSFP 또는 OSFP-기타 커넥터 케이블.
- 운영 체제:대상 OS(Linux, Windows, VMware)에 대한 지원을 확인합니다.
- 운전사:NVIDIA에서 최신 MLNX_OFED 또는 Windows 드라이버를 다운로드하여 설치하세요.
- 패브릭 관리:SM(Subnet Manager) 배포(중앙 집중식 또는 분산형)를 계획합니다.
- 냉각:어댑터의 열을 방출하기 위해 적절한 서버 공기 흐름을 확인하십시오.
