브랜드 이름:
Mellanox
모델 번호:
MFS1S00-H015V
연락주세요
소개

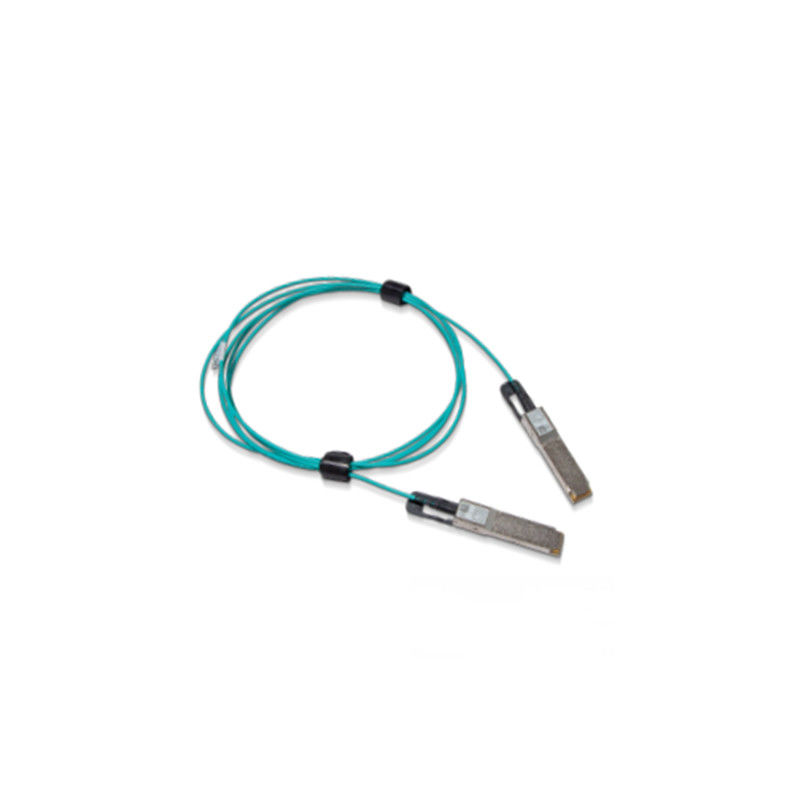

NVIDIA® MFS1S00은 200Gb/s IB(InfiniBand) HDR(High Data Rate) 시스템에서 사용하도록 설계된 QSFP56 VCSEL 기반(Vertical Cavity Surface-Emitting Laser) 활성 광 케이블(AOC)입니다.
MFS1S00 AOC는 높은 포트 밀도와 구성 가능성을 제공하며 데이터 센터의 수동 구리 케이블보다 훨씬 더 긴 도달 거리를 제공합니다.AOC는 핫플러그 방식이므로 설치 및 교체가 쉽습니다.
MFS1S00에는 호스트 시스템을 향한 전기 측에 표준 SFF-8665 준수 QSFP56 포트가 있습니다.여기에는 종단당 4개의 MMF(Multi-Mode Fiber) 광 트랜시버가 포함되어 있으며 각각 최대 50Gb/s의 데이터 속도로 작동합니다.
MFS1S00은 최대 50Gb/s 속도의 광 송신기 및 수신기 모두에 대해 레인당 선택 가능한 재타이밍을 제공합니다.
NVIDIA 고유의 고품질 케이블 솔루션은 데이터 센터 상호 연결을 위한 전력 효율적인 연결을 제공합니다.저렴한 비용으로 더 높은 포트 대역폭, 밀도 및 구성 가능성을 가능하게 하고 데이터 센터의 전력 요구 사항을 줄입니다.엄격한 생산 테스트를 통해 즉시 사용 가능한 최고의 설치 경험, 성능 및 내구성을 보장합니다.
주요 특징들
IBTA IB HDR 지원
최대 200Gb/s
4x 50Gb/s PAM4 변조
프로그래밍 가능한 Rx 출력 진폭 및 사전 강조
SFF-8665 호환 QSFP56 포트
단일 3.3V 전원 공급 장치
5.0W 전력 소비(일반, 각 엔드, 리타이밍 포함)
최대 100m 길이
핫플러그 가능
RoHS 준수
SFF-8636 준수 I2C 관리 인터페이스
애플리케이션
200Gb InfiniBand HDR 시스템 지원
SN3700과 SN4600 스위치 사이에서 200GbE 지원
| 하이라이트 |
| * 최대 200Gb/s 데이터 속도 |
| * 프로그래밍 가능한 Rx 출력 진폭 및 사전 강조 |
| * 프로그래밍 가능한 Tx 입력 이퀄라이저 |
| * 선택 가능한 리타임 |
| * SFF-8665 준수 QSFP28 포트 |
| * 단일 3.3V 전원 공급 장치 |
| * 2.2W 전력 소비(일반, 리타이밍이 있는 각 끝) |
| * 낮은 BER |
| * 최대 100m 길이 |
| * 핫 플러그 가능 |
| * RoHS 준수 |
| * SFF-8636 준수 I2C 관리 인터페이스 |
| MFS1S00-H003V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 3m |
| MFS1S00-H005V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 5m |
| MFS1S00-H010V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 10m |
| MFS1S00-H015V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 15m |
| MFS1S00-H020V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 20m |
| MFS1S00-H030V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 30m |
| MFS1S00-H050V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 50m |
| MFS1S00-H100V | 활성 광 케이블, 최대 200Gb/s VPI(IB HDR 및 200GbE), QSFP56, 100m |
절대 최대 등급은 장치에 손상이 발생할 수 있는 등급입니다.
작동 사양과 절대 최대 정격 사이의 장시간 작동은 의도된 것이 아니며 영구적인 장치 성능 저하를 초래할 수 있습니다.
|
모수
|
분
|
최대
|
단위
|
|---|---|---|---|
| 전원 전압 | -0.3 | 3.6 | V |
| 데이터 입력 전압 | -0.3 | 3.465 | V |
| 제어 입력 전압 | -0.3 | 4.0 | V |
| 손상 임계값 | 3.4 | --- | dBm |
이 표는 제품의 환경 사양을 보여줍니다.
|
모수
|
분
|
최대
|
단위
|
|---|---|---|---|
| 보관 온도 | -40 | 85 | °C |
이 섹션은 정상 작동에 대한 값의 범위를 보여줍니다.호스트 보드 전원 공급 장치 필터링은 SFF 위원회 사양에서 권장하는 대로 설계해야 합니다.
|
모수
|
분
|
일반
|
최대
|
단위
|
|---|---|---|---|---|
| 공급 전압(V참조) | 3.135 | 3.3 | 3.465 | V |
| 전력 소모(각 끝, 모든 레인에서 재시간) | --- | 4.8 | 5.0 | 여 |
| 공급 잡음 허용 오차(10Hz – 10MHz) | 66 | --- | --- | mVpp |
| 작동 케이스 온도 | 0 | --- | 701 | °C |
| 작동 상대 습도 | 5 | --- | 85 | % |
노트:
AOC로 테스트한 구성에 대해서는 시스템 수준 제품(SLP) 인증 보고서를 참조하십시오.
AOC는 레지스터 0x57-0x58에 기록하여 제어되는 속도 선택을 지원합니다.SFF-8636 Rev 2.9.2 표 6에 정의된 대로 최대 4개의 비트 전송률을 지정하기 위해 바이트 0x57(87dec, Rxn_Rate_Select)의 각 수신기 레인에 대해 2비트가 할당되고 바이트 0x58(88dec, Txn_Rate_Select)의 각 송신기 레인에 대해 2비트가 할당됩니다. -5 XN_RATE_SELECT 인코딩.4개 레인 모두 동일한 속도 선택 값을 가져야 합니다.
아래 표는 각 속도 선택 설정에 대한 속도를 지정합니다.
|
요율 선택 값
|
작동 속도(GBd)
|
|---|---|
| 10 | 25.78125NRZ(EDR) |
| 11 | 26.56250 PAM4(HDR) |
| 모수 | 값 | 단위 | |
|---|---|---|---|
| 지름 | 3 +/-0.2 | mm | |
| 최소 굽힘 반경 | 30 | mm | |
| 길이 공차 | 길이 < 5m | +300 /-0 | mm |
| 5m ≤ 길이 < 50m | +500 / -0 | ||
| 50m ≤ 길이 | +1000 /-0 | ||
| 케이블 색상 | 아쿠아 | --- | |
매년 출하되는 3천만 대의 데이터 센터 서버 중 1/3은 소프트웨어 정의 데이터 센터 스택을 실행하는 데 사용됩니다.기업은 최신 데이터 센터 워크로드로 인해 기하급수적으로 증가하는 데이터 처리량을 지원하기 위해 네트워크 인프라를 발전시켜야 합니다.
전체 네트워크 보안 및 가시성. 데이터의 필요성으로 인해 점점 더 분산되고 복잡해지는 네트워크 환경으로 인해 데이터 시각화 및 격리가 모든 데이터 센터의 필수 보안 기능이 되고 있습니다.
당사의 네트워킹 솔루션은 보안을 강화하고 데이터 센터 자동화를 단순화하며 네트워크에 대한 완벽한 가시성을 제공합니다.
전체 솔루션 스택 공급자. 우리는 네트워킹을 위한 원스톱 상점을 제공합니다.하드웨어(스위치, NIC, 상호 연결)에서 소프트웨어(OS, 관리, 펌웨어) 및 지원에 이르기까지 당사의 광범위한 포트폴리오는 네트워킹 요구 사항을 충족할 것입니다.네트워크를 넘어선 당사 에코시스템은 다른 NVIDIA 제품 및 주요 파트너 제품과의 호환성을 보장합니다. 및 OEM.
| 모델 | 설명 |
| MFS1S00-H015V | Mellanox AOC DAC 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | melanox 브레이크아웃 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | Mellanox 패시브 구리 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | melanox infiniband 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | 콘솔 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | 활성 광섬유 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | hdr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | Mellanox 스플리터 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | Mellanox edr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | 고속 상호 연결 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | 빠른 상호 연결 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | 이더넷 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H015V | InfiniBand 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H015V | hdr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
