MFS1S00 -하스스스프 200Gb/s QSFP56 MMF AOC 품질 규격

도입

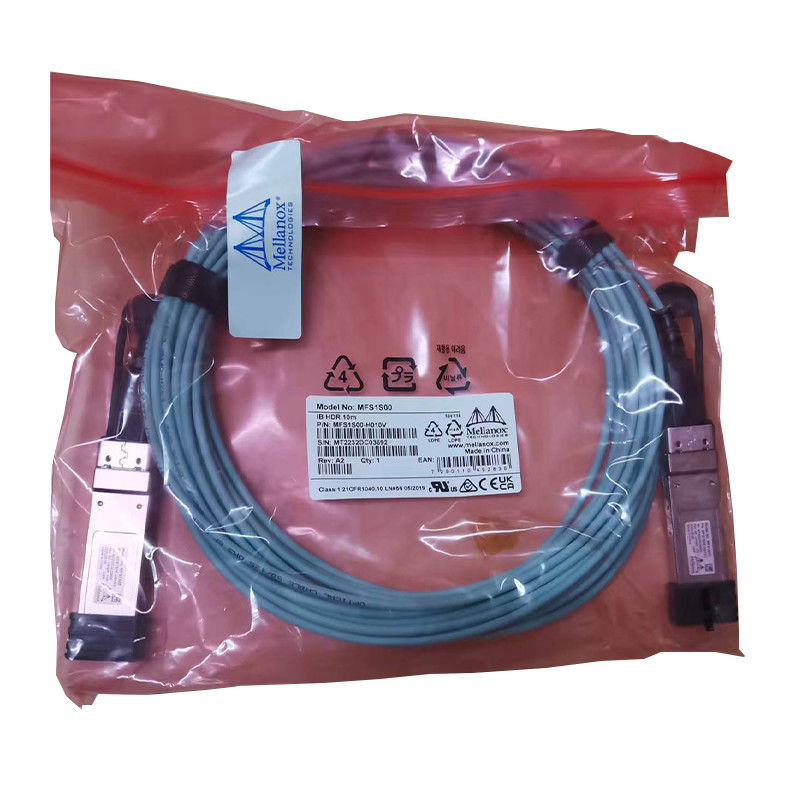

MFS1S00-H020V

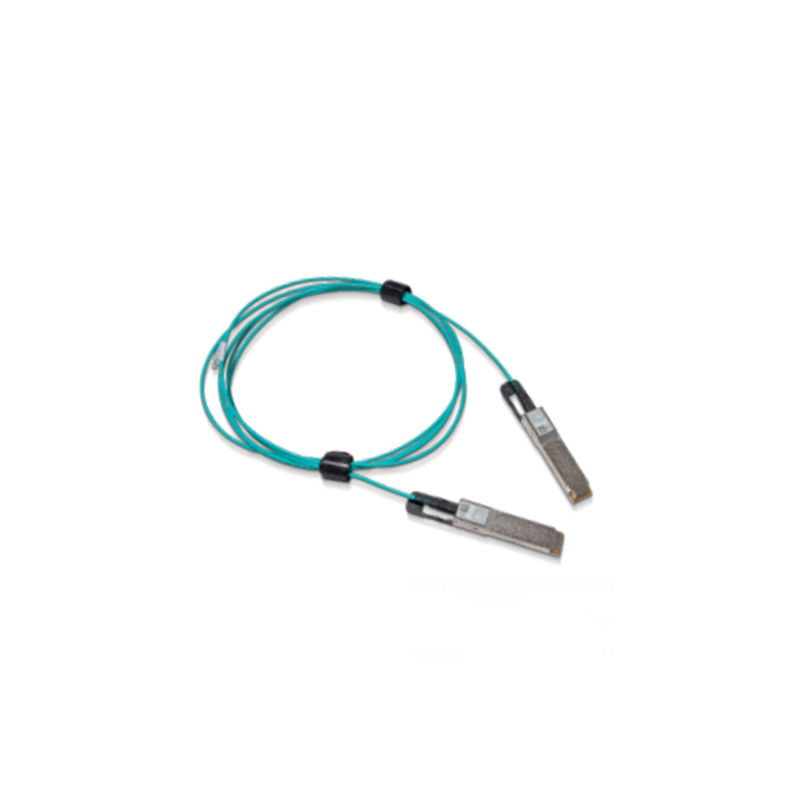

NVIDIA® MFS1S00은 활동적 광케이블 (AOC)가 200Gb/s 인피니밴드 (IB) HDR (고속 패킷 전송) 시스템에 사용하기 위해 설계한 QSFP56 VCSEL 기반 (수직 공동형 표면방사 레이저) 입니다.

MFS1S00 AOC은 데이터 센터에서의 높은 포트 밀도와 환경설정 가능성과 수동적 구리 케이블 보다 더 매우 긴 한계를 제공합니다. AOC이 뜨겁게 끼워 넣을 수 있기 때문에, 그것은 설치하고 대체하기 쉽습니다.

MFS1S00은 호스트 시스템을 향하여 전기적인 측면 위의 표준 SFF-8665 순응하는 QSFP56 항구를 가지고 있습니다. 그것은 말마다 네 멀티 모드 파이버 (MMF) 광학 송수신기를 포함합니다, 데이터에 있는 각각 작동이 평가됩니다의 50Gb/s까지.

MFS1S00은 50Gb/s 비율까지 둘다 그것의 광 신호 송수신 모듈을 위해 레인마다 선택 가능한 리타이밍을 제공합니다.

NVIDIA의 유일한 품질 케이블 솔루션은 데이타 센터 내부연락에게 동력 효율적 연결성을 제공합니다. 그것은 저비용과 데이터 센터에서 축소한 전력 소비량에서 더 높은 포트 대역폭, 밀도와 환경설정 가능성을 가능하게 합니다. 엄격한 생산 테스트는 최고 멋진 설치 경험, 공연과 내구성을 보증합니다.

키특성
IBTA IB HDR를 지원합니다
200Gb/s까지
4x 50Gb/s PAM4 변조
프로그램 가능한 Rx 출력 진폭과 프레엔파시스
SFF-8665 순응하는 QSFP56 공항
한 개의 3.3V 전원 공급기
5.0W 소비 전력 (리타이밍으로, 티피, 각각 끝)
최고 100m까지 길이
끼워 넣을 수 있어서 뜨거워지세요
순응한 로에스
SFF-8636 순응하는 I2C 관리 인터페이스
애플리케이션
200Gb 인피니밴드 HDR 시스템을 지원합니다
SN3700과 SN4600 스위치 사이에 200 그베를 지원합니다

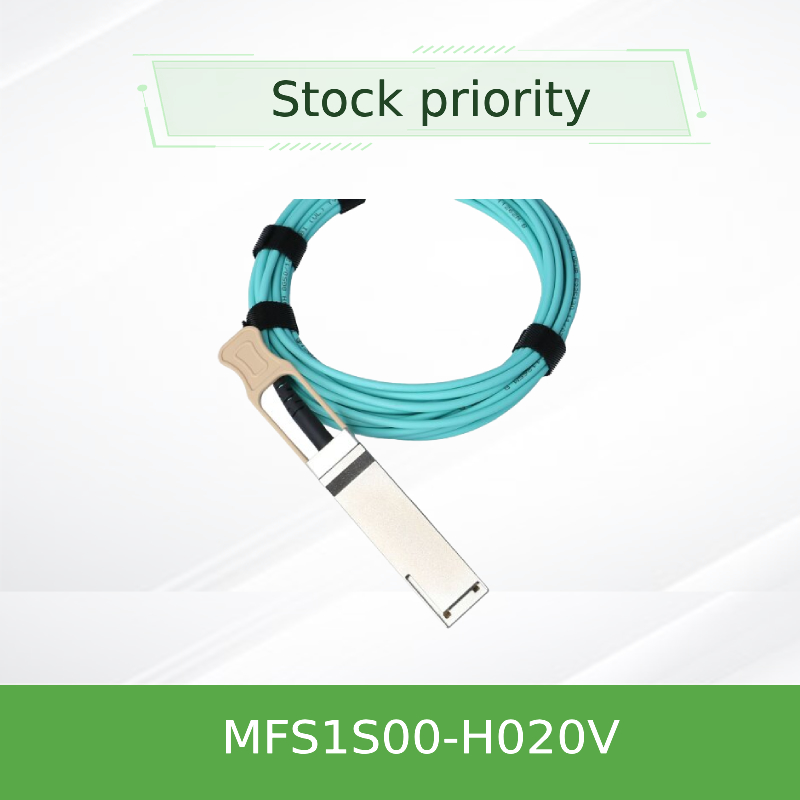

MFS1S00-H020V

전기 규격서

기록 :

• 다중 클록 도메인은 라인측 Rx에 대해 단지 지지됩니다. 호스트 측 Rx는 단지 단일 클럭 영역을 지원합니다.
• Tx 레인 1이 데이터를 전송하고 있다면 QSFP Tx CDR 잠금장치는 발생할 수 있을 뿐입니다
• 상호운용성

와 함께 시험을 받은 구성을 위해 aoc은 미안하지만, 시스템 레벨 제품 (SLP) 자격 보고서를 언급합니다.

비율은 선택합니다

AOC은 비율 선택을 지원하며, 그것이 등록 0x57-0x58에 씀으로써 제어됩니다. SFF-8636 목사 2.9.2 표 6-5 XN_RATE_SELECT 코드화에서 규정된 것처럼, 25센트는 최고 4까지 비트 전송률을 상세화하기 위해 바이트 0x57 (87dec, Rxn_Rate_Select)의 각각 수신기 레인과 바이트 0x58 (88dec, Txn_Rate_Select)의 각각 송신기 레인을 위한 25센트를 위해 할당됩니다. 모든 4 레인은 똑같은 비율 선택값을 가지도록 요구됩니다.

테이블 하단은 각각 비율 선택하는 설정을 위한 비율을 상세화합니다.

비율 선택하는 부호화

기계적인 상술

전체 네트워크 보안과 데이터에 대한 Visibility.The 필요는 모든 데이타 센터를 위해 데이터 시각화와 차단 필수적 보안 기능성을 만드는 점점 분포되고 복잡한 네트워크 환경을 운전하고 있습니다.

우리의 네트워킹 솔루션은 보안을 강화하고, 데이타 센터 자동화를 단순화하고, 당신의 네트워크에 완전한 가시성을 허락합니다.

전체 솔루션 스택 Provider.We는 네트워킹에게 원 스톱 숍을 제공합니다. 하드웨어 (스위치, NIC이 상호 연결합니다) 소프트웨어 (OS, 관리, 펌웨어)과 지원까지, 우리의 광범위한 포트폴리오는 당신의 네트워킹 니즈를 충족시킬 것입니다.네트워크를 넘어서, 우리의 생태계는 다른 NVIDIA 제품과의 호환성을 보증합니다.

규정된 우리의 소프트웨어인 DPU를 통해 인피니밴드 또는 로스 또는 격리형 기본 작업부하와 함께, 하드웨어 가속된 제공은 당신을 가능하게 하는 응용을 가속화한 서버와 Storage.Whether에 대한 이관 + 성능은 네트워크 관리가 아니라 응용에 당신의 컴퓨터와 저장 자원을 바칩니다.





모델	기술
MFS1S00-H020V	멜라녹스 AOC DAC 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	멜라녹스 브레이크아웃 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	멜라녹스 부동태 동 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	멜라녹스 인피니밴드는 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56에게 전보를 칩니다
MFS1S00-H020V	콘솔 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	활동적 섬유 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	hdr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	멜라녹스 분배기 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	멜라녹스 edr는 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56에게 전보를 칩니다
MFS1S00-H020V	고속 상호 접속 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	빠른 상호 접속 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	이더넷 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56
MFS1S00-H020V	인피니밴드 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	hdr 케이블 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56



FAQ

Q1.What은 당신을 캔으로 만들고 우리로부터 구입합니까?

한 :멜라녹스, 아루바, 스위치, 네트워크 카드, 케이블, 접근을 포함하는 루쿠스, 극단적 브랜드품

기타 등등, 지적합니다.

납품 기일에 관한 Q2.How?

한 :그것은 보통 3-5 근무일을 걸립니다. 특정 모델들을 위해 주식을 확인하기 위해 우리에 연락하세요. 결국,

실제 상담은 널리 퍼질 것입니다.우리는 최대한 빨리 전달하기 위해 최선을 다할 것입니다.

Q3.What의 당신의 보증 기간?

한 : 우리는 보증 시간 12개월을 공급합니다.

배송 방법에 관한 Q4.How?

한 : 우리는 Fedex/DHL/UPS/TNT를 사용하고 다른 항공 운송, 바다 출하가 또한 실행할 수 있습니다. 간단히 말해서,

우리는 당신이 원한 어떠한 출하도 할 수 있습니다.

Q5.Can 내가 약간의 샘플을 얻습니까?

한 :예, 샘플 순서는 품질 체크와 시장성 테스트가 가능합니다. 단지 당신은 견본 경비를 지불할 필요가 있습니다

그리고 비용을 나타내세요.

Q6.What은 당신의 체간 근력입니까?

한 :직접적 공급, 원형과 호의적 프라이스와 신제품과 판매 후여서 완성합니다.
