브랜드 이름:
Mellanox
모델 번호:
MFS1S50-H010E

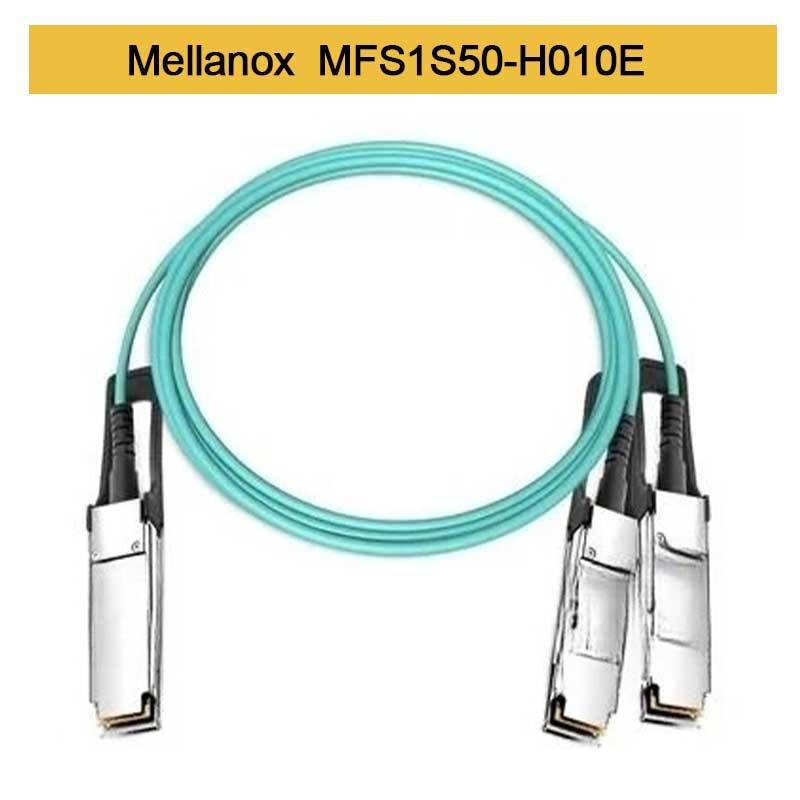

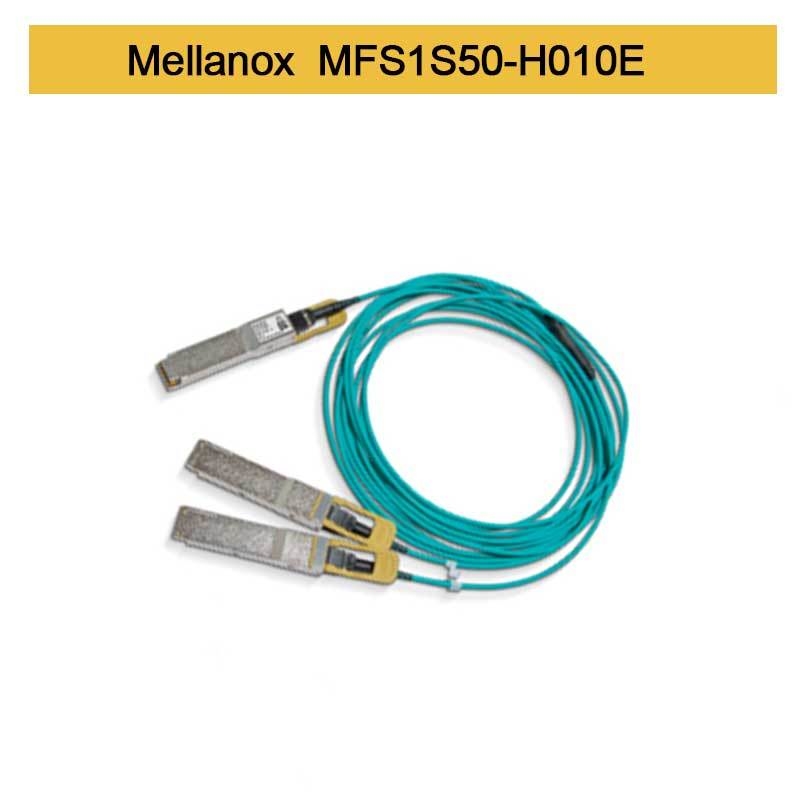

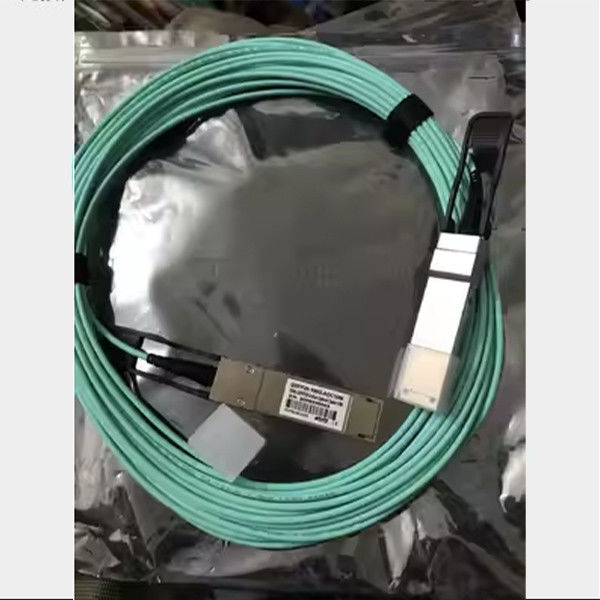

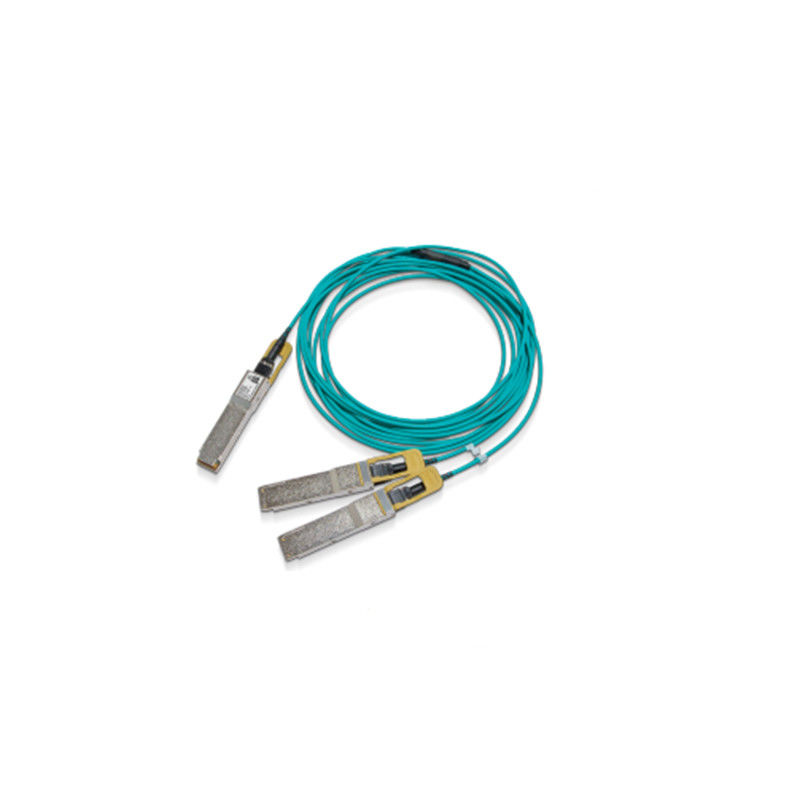

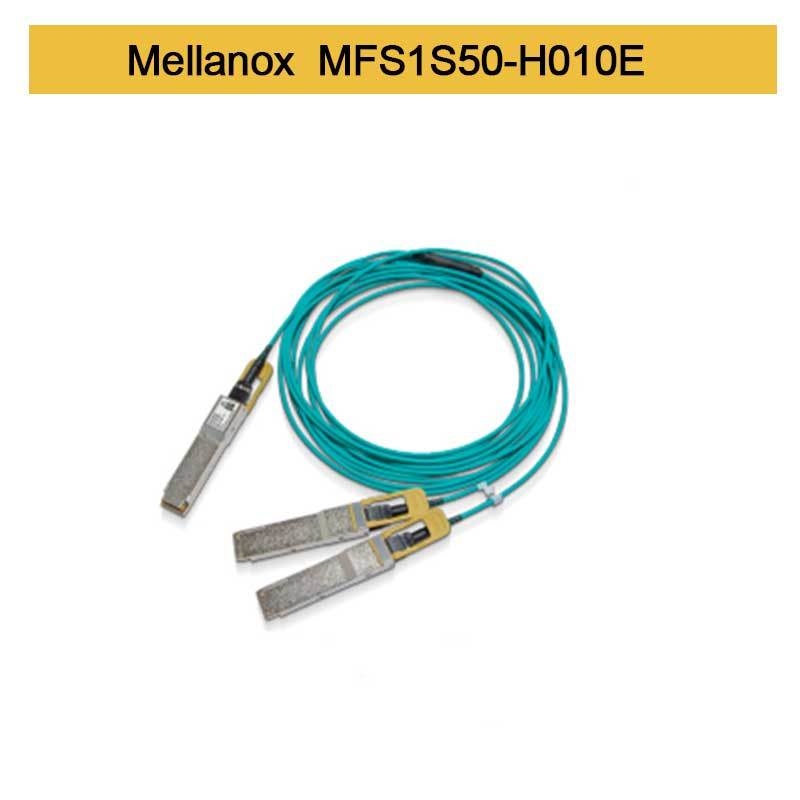

Mellanox® MFS1S50-HxxxE는 QSFP56 VCSEL 기반의 레이저 (Vertical Cavity Surface-Emitting Laser) 이다.비용 효율적인 200Gb/s에서 2 x 100Gb/s의 액티브 옵티컬 스플리터 케이블 (AOC) 은 200Gb/s의 InfiniBand HDR (High Data Rate) 시스템에서 사용하도록 설계되었습니다.
MFS1S50-HxxxE 케이블은 QSFP56 플러그 가능한 솔루션에 대한 SFF-8665에 적합합니다.한 쪽에 200Gb/s 커넥터와 다른 쪽에 두 개의 별도의 100Gb/s 커넥터를 가진 시스템 단위 간의 연결을 제공합니다.이 케이블은 단일 QSFP56 끝의 4 MMF (Multi Mode Fiber) 쌍 각에서 QSFP56 멀티 포트 끝 각의 이중 쌍으로 데이터 신호를 연결합니다.케이블의 각 QSFP56 끝에는 제품 및 상태 모니터링 정보를 제공하는 EEPROM이 포함되어 있습니다., 호스트 시스템에서 읽을 수 있습니다.
엄격한 생산 테스트는 박스 밖의 최고 설치 경험, 성능 및 내구성을 보장합니다.
멜라노크스의 독특한 품질의 활성 섬유 케이블 솔루션은 데이터 센터 상호 연결에 대한 에너지 효율적인 연결을 제공합니다. 그들은 낮은 비용으로 더 높은 포트 대역폭, 밀도 및 구성성을 가능하게합니다.,그리고 데이터 센터의 전력 수요를 줄입니다.
NVIDIA® MFS1S50는 QSFP56 VCSEL 기반의 레이저 (Vertical Cavity Surface-Emitting Laser) 이다.비용 효율적인 200Gb/s에서 2 x 100Gb/s의 액티브 옵티컬 스플리터 케이블 (AOC) 은 200Gb/s 인피니밴드 (IB) HDR (고속 데이터 속도) 시스템에서 사용하도록 설계되었습니다..
MFS1S50 케이블은 QSFP56 플러그 가능한 솔루션에 대한 SFF-8665에 적합합니다.한 쪽에 200Gb/s 커넥터와 다른 쪽에 두 개의 별도의 100Gb/s 커넥터를 가진 시스템 단위 간의 연결을 제공합니다.이 케이블은 단일 QSFP56 끝의 4 MMF (Multi Mode Fiber) 쌍 각에서 QSFP56 멀티 포트 끝 각의 이중 쌍으로 데이터 신호를 연결합니다.케이블의 각 QSFP56 끝에는 제품 및 상태 모니터링 정보를 제공하는 EEPROM이 포함되어 있습니다., 호스트 시스템에서 읽을 수 있습니다.
NVIDIA의 독특한 품질의 케이블 솔루션은 데이터 센터 상호 연결에 대한 에너지 효율적인 연결을 제공합니다. 그것은 낮은 비용으로 더 높은 포트 대역폭, 밀도 및 구성성을 가능하게합니다.그리고 데이터 센터의 전력 요구량을 줄입니다..
엄격한 생산 테스트는 박스 밖의 최고 설치 경험, 성능 및 내구성을 보장합니다.
주문 정보
|
주문부품 번호
|
설명
|
|---|---|
| MFS1S50-H003V | NVIDIA 활성 광 케이블, 200Gb/s에서 2x100Gb/s IB HDR, QSFP56에서 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA 활성 광 케이블, 200Gb/s에서 2x100Gb/s IB HDR, QSFP56에서 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA 활성 광 케이블, 200Gb/s에서 2x100Gb/s IB HDR, QSFP56에서 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA 활성 광 케이블, 200Gb/s에서 2x100Gb/s IB HDR, QSFP56에서 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA 활성 광 케이블, 200Gb/s에서 2x100Gb/s IB HDR, QSFP56에서 2xQSFP56, 20m |
| MFS1S50-H030 | NVIDIA 활성 광 케이블, 200Gb/s에서 2x100Gb/s IB HDR, QSFP56에서 2xQSFP56, 30m |
절대적 최대 등급은 장치에 손상이 발생할 수 있는 범위를 초과하는 등급이다.
운용 사양과 절대 최대 등급 사이의 장기적인 작동은 의도되지 않으며 영구적인 장치 손상으로 이어질 수 있습니다.
|
매개 변수
|
분
|
맥스
|
단위
|
|---|---|---|---|
| 공급 전압 | -0.3 | 3.6 | V |
| 데이터 입력 전압 | -0.3 | 3.465 | V |
| 제어 입력 전압 | -0.3 | 4.0 | V |
| 손해 제한값 | 3.4 | --- | dBm |
이 표는 제품에 대한 환경 사양을 보여줍니다.
|
매개 변수
|
분
|
맥스
|
단위
|
|---|---|---|---|
| 저장 온도 | -40 | 85 | °C |
이 섹션에서는 정상적인 작동에 대한 값 범위가 표시됩니다. 호스트 보드 전원 공급 필터링은 SFF 위원회 사양에서 권장하는대로 설계되어야합니다.
|
매개 변수
|
분
|
유형
|
맥스
|
단위
|
참고문서
|
|---|---|---|---|---|---|
| 공급 전압 (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| 전력 소비 200Gb/s 끝 | --- | 4.5 | 5.0 | W | --- |
| 전력 소비 100Gb/s 끝 | --- | 3.0 | 3.5 | W | --- |
| 공급 소음 허용량 (10Hz ∼ 10MHz) | 66 | --- | --- | mVpp | --- |
| 작업용 케이스 온도 | 0 | --- | 70 | °C | --- |
| 가동 상대 습도 | 5 | --- | 85 | % | --- |
|
매개 변수 (주선별)
|
분
|
유형
|
맥스
|
단위
|
|---|---|---|---|---|
| 신호 전송 속도 | -100ppm | 53.125 | +100ppm | GBd |
| TP1a에서 데이터 입력 차차 스윙 | TBD | --- | 900 | mVpp |
| TP4에서 분차 데이터 출력 스윙 | --- | --- | 900 | mVpp |
| 근한 ESMW | 0.265 | --- | --- | UI |
| 거의 마지막 출력 눈 높이 | 70 | --- | --- | mVpp |
| 출력 전환 시간 20%에서 80% | 9.5 | --- | --- | ps |
참고:
이 제품은 일반적인 데이터 센터 운영 환경에서 ESD 수준과 호환되며 규제 준수 섹션에 나열된 표준에 따라 인증되었습니다.제품은 운송 중에 보호 하기 위해 모든 커넥터에 보호 캡을 가지고 배송 됩니다.고속 케이블 및 광 송수신기의 정상적인 취급 및 운영에서, ESD는 서버/스위치의 QSFP 케이지에 삽입하는 동안 우려됩니다. 따라서,표준 ESD 처리 예방 조치를 준수해야합니다.여기에는 지면 된 손목 / 신발 스트랩 및 ESD 바닥의 사용이 포함됩니다. 케이블 / 트랜시버가 추출 / 삽입 될 때마다.설치 후 호스트 장비 차시의 외부에 발생하는 정전 전압 방출은 시스템 수준의 ESD 요구 사항에 적용됩니다..
트랜시버는 전류 급류 및 전압 이상 사건에 노출되어 손상 될 수 있습니다. 절대 최대 등급에 정의 된 조건에 노출되는 것을 제한하십시오.전기 정전적 방출에 민감한 장치에 대한 정상적인 취급 예방 조치를 준수하십시오.. 트랜시버는 전기 및 광 광 포트 모두에 먼지 캡과 함께 제공됩니다. 광 포트에있는 캡은 섬유 케이블이 연결되지 않을 때 항상 있어야합니다.광적 커넥터는 케이블 또는 캡이 없을 때마다 노출되는 웅덩이 커넥터 표면을 가지고 있습니다.
광섬유 케이블 을 삽입 하기 전 에 케이블 연결 장치 를 깨끗 히 청소 하여 오염 을 방지 한다. 먼지 뚜?? 은 광학 장치 가 깨끗 히 유지 되고 추가 청소 가 필요 하지 않도록 한다.오염의 경우, 표준 청소 도구와 방법을 사용해야합니다. 액체를 적용해서는 안됩니다.
AOC로 테스트된 구성은 시스템 레벨 제품 (SLP) 자격 보고서를 참조하십시오.
AOC는 레지스터 0x57-0x58에 기록하여 제어되는 레이트 선택을 지원합니다.Rxn_Rate_Select) 그리고 바이트 0x58 (88dec) 의 각 송신자 경로에 대해 두 비트, Txn_Rate_Select) 는 SFF-8636 Rev 2에서 정의된 최대 4개의 비트레이트를 지정합니다.9.2 테이블 6-5 XN_RATE_SELECT ENCODINGS 네 개의 레이너 모두 동일한 레이트 선택 값을 가져야 합니다.
아래 표는 각 지수 선택 설정에 대한 비율을 지정합니다.
레이트 선택 코딩
|
비율 값 선택
|
연산율 (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
매개 변수 |
가치 | 단위 | |
|---|---|---|---|
| 직경 | 3 +/- 0.2 | mm | |
| 최소 굽기 반지름 | 30 | mm | |
| 길이 허용 | 길이가 5m 이하 | +300 /-0 | mm |
| 5m ≤ 길이 < 50m | +500 / -0 | ||
| 50m ≤ 길이 | +1000 /-0 | ||
| 케이블 색상 | 아쿠아 | --- | |
고속 간 연결
데이터 센터 트래픽과 클라우드 컴퓨팅의 최근 급속한 성장은 서버 가상화의 빠른 채택으로 인해 기계에서 기계 트래픽의 엄청난 증가로 이어졌습니다.소프트웨어 정의 네트워크 (SDN)이제 인공지능 (AI) 기계 학습 (ML) GPU 기반 시스템을 훈련하기 위해 데이터의 테라바이트를 네트워크에 연결하는 거대한 대역폭 요구 사항을 추가합니다.
이것은 대폭 및 저연속 네트워크에 대한 엄청난 수요를 유발하고 있습니다.고속 DAC 및 AOC 케이블 및 광적 송수신 상호 연결은 이러한 현대 데이터 센터 기술에서 중요한 역할을하고 있습니다..
NVIDIA® Mellanox® LinkX® 제품군 케이블 및 트랜시버는 업계에서 가장 완벽한 10, 25, 40, 50, 100, 200 및 400GbE 라인을 이더넷 및 EDR, HDR,클라우드용 InfiniBand 제품에서 NDRHPC, 웹 20엔터프라이즈, 통신, 스토리지, 인공 지능, 데이터 센터 애플리케이션
링크X 케이블과 트랜시버는 종종 NVIDIA GPU 및 CPU 서버의 네트워크 어댑터로 아래쪽으로 톱 오브 랙 스위치를 연결하는 데 사용됩니다.및 저장 및/또는 네트워크 인프라 전체에서 스위치에서 스위치 응용 프로그램에서.
FAQ
Q1.우리한테서 뭘 사시나요?
A:Mellanox, Aruba, Rukus, 스위치, 네트워크 카드, 케이블, Access를 포함한 Extreme 브랜드 제품
점 등
Q2. 배달 날짜는?
A: 보통 3-5 일 걸립니다. 특정 모델에 대해서는 재고를 확인하기 위해 저희에게 연락하십시오.
우리는 가능한 한 빨리 전달하기 위해 최선을 다할 것입니다.
Q3. 당신의 보증 조건은 무엇입니까?
A: 우리는 12개월의 보증 시간을 제공합니다.
Q4. 배송 방식은?
A: 우리는 FedEx/DHL/UPS/TNT를 사용하고 다른 항공 운송도 가능하고,
당신이 원하는 모든 배송을 할 수 있습니다.
Q5. 샘플 좀 드릴까요?
A:예, 샘플 주문은 품질 검사 및 시장 테스트를 위해 제공됩니다. 당신은 단지 샘플 비용을 지불해야합니다.
그리고 엑스프레스 비용.
Q6.당신의 핵심 강점은 무엇입니까?
A: 원품과 신제품, 우수한 가격과 완벽한 사후 서비스.
