2m HDR100 멜라녹스 DAC 케이블 직접 접속 섬유 케이블 MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP7H50-H002R26 |
| 문서: | MCP7H50-H002R26.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 새롭고 독창적입니다 | 유효성: | 재고 |
|---|---|---|---|
| 보증 시간: | 1 년 | 기술: | 인피니본 |
| 최대 속도: | 2xHDR100에 대한 HDR | 데이터 속도: | 200Gb/s 내지 100Gb/s |
| 공급 전압: | -0.3 ~ 3.6V | 데이터 입력 전압: | -0.3 ~ 3.465V |
| 제어 입력 전압: | -0.3 ~ 4.0V | 손상 임계 값: | 3.4dbm |
| 강조하다: | 2m 멜라녹스 DAC 케이블,HDR100 멜라녹스 DAC 케이블,2m 직접 접속 섬유 케이블 |
||
제품 설명

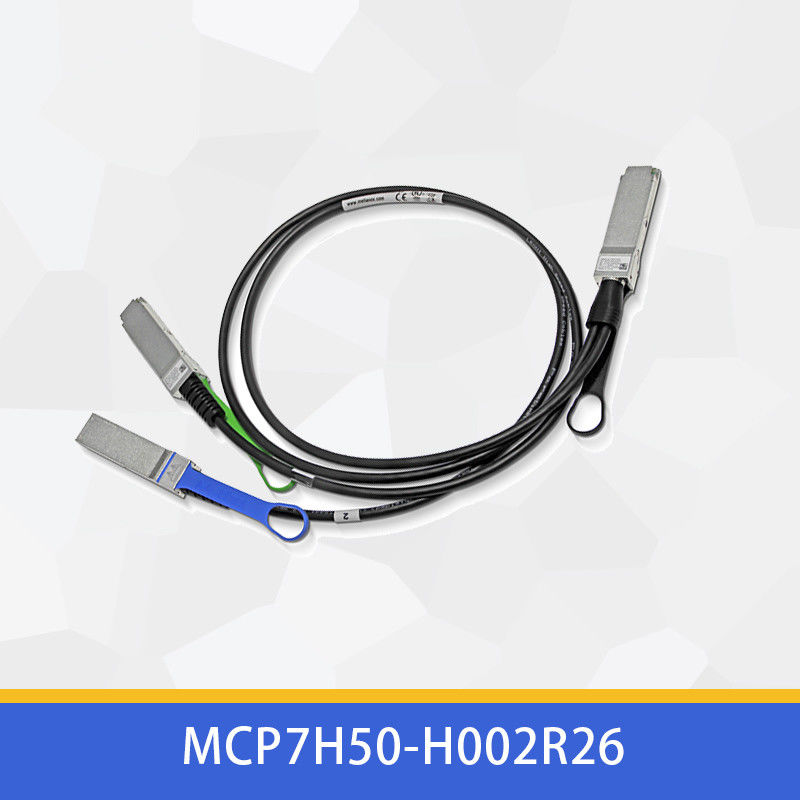

Mellanox MCP7H50-H002R26: 200G HDR to Dual 100G HDR100 Breakout DAC 케이블
성능 하이라이트
대역폭 최적화
200G HDR 대역폭을 제로 활성 전력 요구 사항으로 두 개의 독립적인 100G HDR100 채널로 효율적으로 분할
향상된 신호 무결성
PAM4 변조 기술은 1E-15보다 우수한 BER로 뛰어난 데이터 전송 보장
제품 개요
Mellanox MCP7H50-H002R26은 기존의 수동 광섬유 케이블 시스템의 우수한 대안 역할을 하는 고성능 Direct Attach Copper (DAC) 브레이크아웃 솔루션입니다. 이 혁신적인 상호 연결은 단일 200Gb/s InfiniBand HDR 포트를 두 개의 독립적인 100Gb/s HDR100 연결로 효율적으로 변환하여 데이터 센터에 고밀도 네트워킹 환경에 대한 성능, 전력 효율성 및 비용 효율성의 최적 조합을 제공합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 제품 모델 | MCP7H50-H002R26 |
| 데이터 속도 구성 | 200G HDR to 2×100G HDR100 |
| 상호 연결 유형 | Direct Attach Copper (DAC) |
| 케이블 길이 | 2미터 (±0.05m 공차) |
| 커넥터 인터페이스 | QSFP56 to 2×QSFP56 |
| 전선 게이지 | 26 AWG |
| 전력 소비 | <0.1W (수동 작동) |
| 작동 온도 | 0°C ~ 70°C |
| 규정 준수 표준 | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| 특성 임피던스 | 100Ω (90-110Ω 범위) |
기술 구현
이 고급 수동 광섬유 케이블 대안은 정교한 4×50Gb/s PAM4 변조 기술을 활용하여 모든 전송 채널에서 뛰어난 신호 무결성을 제공합니다. 이 솔루션은 InfiniBand Trade Association (IBTA) HDR 표준을 완벽하게 준수하며 I²C 인터페이스를 통한 원활한 통합 및 포괄적인 관리를 위해 SFF-8665 및 SFF-8636 사양을 통합하여 기존 광섬유 시스템의 강력한 대안을 제공합니다.
작동 방법론
MCP7H50-H002R26은 지능형 수동 전기 브리지로 작동하여 단일 QSFP56 커넥터(200G HDR 지원)에서 두 개의 독립적인 QSFP56 커넥터(각각 100G HDR100 지원)로 고속 신호를 효율적으로 라우팅합니다. 이 정교한 수동 광섬유 케이블 대체품은 정밀 임피던스 매칭 구리 도체(100Ω 특성 임피던스)와 크로스토크 및 전자기 간섭을 효과적으로 최소화하여 안정적인 데이터 전송을 보장하는 고급 차폐 기술을 통해 뛰어난 신호 무결성을 유지합니다.
응용 환경
이 고밀도 상호 연결 솔루션은 다음과 같은 최신 인프라 요구 사항에 이상적입니다.
데이터 센터 네트워크
하이퍼스케일 환경을 위한 스파인-리프 아키텍처 및 톱오브랙 연결
고성능 컴퓨팅
과학 연구 및 엔지니어링 시뮬레이션을 위한 클러스터 상호 연결
AI 및 머신 러닝
딥 러닝 프레임워크를 위한 트레이닝 클러스터 연결
스토리지 시스템
SAN 및 NAS 스토리지 솔루션을 위한 고속 연결
경쟁 우위
MCP7H50-H002R26은 활성 광 케이블 및 이전 세대 구리 솔루션 모두에 비해 상당한 이점을 제공합니다.
- 경제적 효율성: 동등한 활성 광 솔루션에 비해 약 35-45%의 비용 절감 제공
- 전력 최적화: 활성 광 케이블의 2-3W에 비해 0.1W 미만 소비
- 향상된 안정성: 수동 설계는 활성 구성 요소와 관련된 고장 지점 제거
- 지연 시간 감소: 전기 신호 전송은 광 변환 시스템보다 낮은 지연 시간 제공
- 환경 안전: LSZH 재킷 및 할로겐 프리 구조는 시설 안전 표준 개선
- 열 관리: 전력 소비 감소는 고밀도 구성에서 냉각 요구 사항 감소
지원 서비스
Mellanox는 MCP7H50-H002R26에 대한 포괄적인 지원 인프라를 제공합니다.
- 재료 및 제조 결함을 포함하는 1년 제한 하드웨어 보증
- 통합 문제에 대한 전문가 지원을 제공하는 글로벌 기술 지원 네트워크
- 대규모 배포 시나리오를 위한 사용자 정의 구성 서비스
- 신속 옵션을 사용할 수 있는 2-3주 이내의 표준 주문 처리
- 이종 환경에 대한 호환성 검증 서비스
자주 묻는 질문
이 DAC 솔루션은 최대 어떤 거리를 지원합니까?
MCP7H50-H002R26은 최대 3미터의 단거리 애플리케이션을 위해 설계되어 데이터 센터 환경의 랙 스케일 및 인접 랙 연결에 특히 적합합니다.
이 케이블은 Mellanox 장비가 아닌 장비와 호환됩니까?
Mellanox 시스템에 최적화되었지만, 이 수동 광섬유 케이블 대안은 산업 표준을 준수하며 InfiniBand HDR 및 호환 가능한 QSFP56 인터페이스를 지원하는 다른 공급업체의 장비와 일반적으로 호환됩니다.
이 케이블에 필요한 유지 관리는 무엇입니까?
수동 솔루션인 MCP7H50-H002R26은 물리적 손상에 대한 정기적인 육안 검사 및 커넥터가 깨끗하고 이물질이 없는지 확인하는 것 외에는 최소한의 유지 관리가 필요합니다.
설치 지침
최적의 성능과 수명을 보장하려면:
- 단일 굽힘의 경우 최소 굽힘 반경 34mm, 반복 굽힘의 경우 68mm 유지
- 특히 응력이 집중되는 커넥터 인터페이스 근처에서 날카로운 굽힘 방지
- 취급 및 설치 절차 중에 적절한 ESD 예방 조치 구현
- 배포 전에 호스트 시스템 펌웨어 및 드라이버 버전과의 호환성 확인
- 지정된 온도(0°C ~ 70°C) 및 습도(5% ~ 85%) 범위 내에서 엄격하게 작동
- 설치 전 및 유지 관리 주기 동안 정기적으로 커넥터에 이물질이나 손상이 있는지 검사
