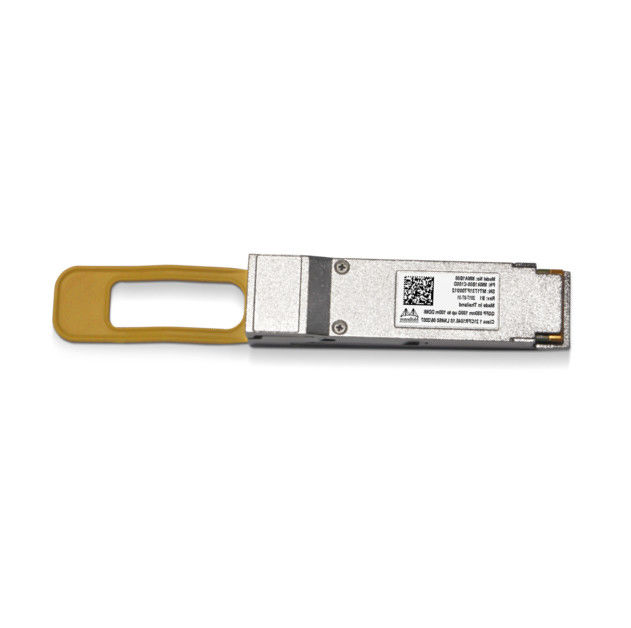

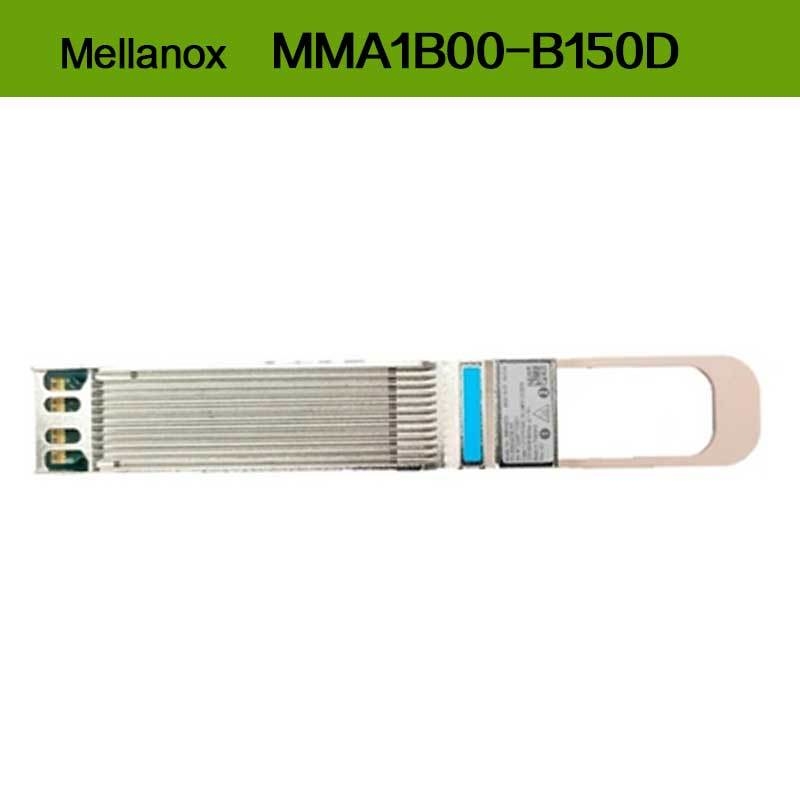

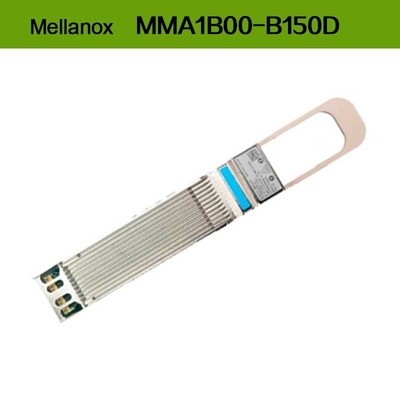

MMA1B00-B150D 40GbE QSFP+ SR4 광 수신기

1제품 개요

멜라녹스® MMA1B00-B150D는 40 기가비트 이더넷 애플리케이션을 위해 설계된 고성능 QSFP+ 형식 인형 광 수신기 모듈입니다.이 4채널 VCSEL 기반 모듈은 4x10에서 신뢰할 수 있는 데이터 전송을 제공합니다..3125 병렬 멀티 모드 섬유 (MMF) 를 통해 채널 당 Gb / s, OM4 섬유에서 최대 150 미터까지 도달 할 수 있습니다. 네트워크 인프라를 업그레이드하는 데 필수 요소입니다.높은 대역폭의 완벽한 혼합을 제공합니다, 낮은 전력 소모, 그리고 강력한 진단 기능, 그것은 간단한수동 섬유 케이블해결책.

2주요 특징

• 데이터 속도: 40GbE (4x10.3125 Gb/s)
• 범위: OM4 MMF에서 최대 150m, OM3 MMF에서 최대 100m
• 낮은 전력 소모: 1.3W 전형
• 핫 플러그 가능한 QSFP+ 형태 요인
• 디지털 진단 모니터링 (DDM/DOM) 인터페이스
• 레이저 제품 1급 (IEC 60825-1, FDA)
• RoHS 준수
• BER 10 이상^-15

3핵심 기술 및 표준

이 트랜시버는 고급 850nm VCSEL (Vertical Cavity Surface Emitting Laser) 기술을 사용하며 IEEE 802.3ba 40GBASE-SR4에 완전히 적합합니다.SFF-8436 및 SFF-8636 기계식 형태 요인을 위한 사양을 준수합니다., 관리 인터페이스 및 디지털 진단, QSFP + 컴플라이언트 스위치 포트와 광범위한 상호 운용성을 보장합니다.광섬유 케이블이 컴포넌트는 고속 데이터센터 네트워크용으로 설계되었습니다.

4작업 원칙

전기 인터페이스는 호스트 스위치로부터 10.3125 Gb/s의 네 개의 레이인을 수신합니다. 통합된 드라이버 칩은 네 개의 850nm VCSEL 레이저를 조절합니다.전기 신호를 광 신호로 변환하는 것이 신호는 MPO 커넥터를 통해 병렬 멀티 모드광섬유 케이블수신 끝에서, 일치 트랜시버는 입출 광 디오드를 사용하여 수신 광 신호를 호스트 시스템에 대한 전기 데이터 스트림으로 변환합니다.통합 회로는 시그널 무결성을 보장하기 위해 프로그래밍 가능한 입력 평등 및 출력 강조를 제공합니다..

5응용 시나리오

• 데이터센터에서 40GbE 스위치-스위치 연결
• 고밀도 집계 연결
• 40GbE 인터페이스를 가진 서버를 톱 오브 랙 스위치에 연결하는 것
• 스토리지 영역 네트워크 (SAN) 및 네트워크 연결 스토리지 (NAS) 연결
• 고성능 컴퓨팅 (HPC) 클러스터

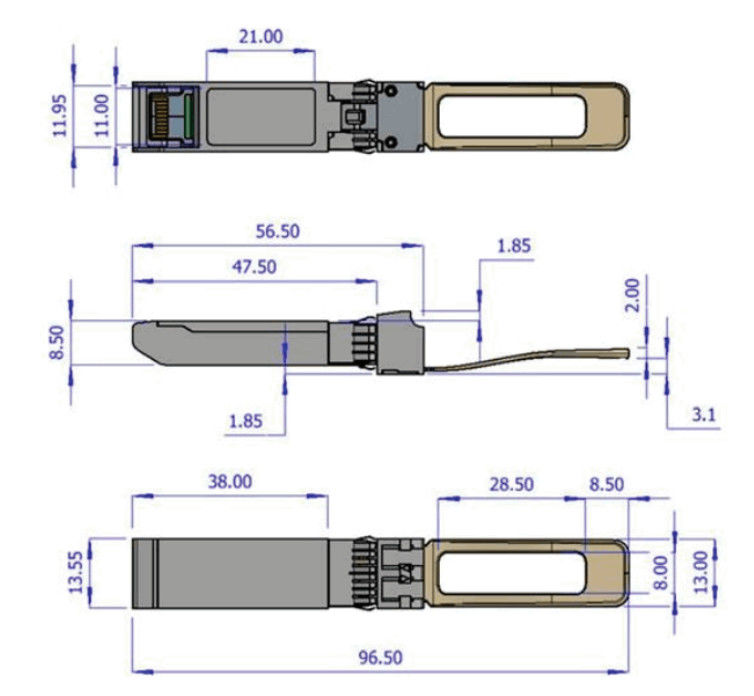

6- 사양

7장점 및 판매점

• 확장 범위:많은 비교 가능한 SR4 모듈보다 더 긴 거리를 (150m) 지원하며,수동 섬유 케이블또는 DAC.
• 에너지 효율:1.3W의 낮은 일반적인 전력 소비는 운영 비용과 열 부하를 줄입니다.
• 선제적인 모니터링:포괄적 인 DDM은 온도, 전압, TX / RX 전력 및 편향 전류의 실시간 모니터링을 허용하여 예측 유지보수를 가능하게합니다.
• 증명된 신뢰성:엄격한 멜라녹스 테스트는 높은 성능과 내구성을 보장하며 네트워크 다운타임을 최소화합니다.

8서비스 및 지원

이 송신기는 1년 제한된 보증으로 지원됩니다.우리는 빠른 배송을 위해 우리의 광범위한 $ 10 백만 재고와 24/7 컨설팅을 제공하는 전용 기술 팀으로 통합 및 문제 해결에 도움이 지원합니다우리는 진정한 멜라녹스의 신뢰할 수 있는 공급자입니다광섬유 케이블해결책.

9자주 묻는 질문

Q: 이 송신기에는 어떤 종류의 섬유 케이블이 필요합니까?
A: 광고 된 범위를 위해 MPO/MTP® 커넥터, 특히 OM3 또는 OM4 등급을 가진 병렬 다중 모드 섬유 (MMF) 케이블이 필요합니다.수동 섬유 케이블그 자체로 사용되기도 합니다.

Q: 이 모듈은 제 X 브랜드 스위치와 호환되는가요?
A: 여러 공급업체 SFF-8436 표준에 따라 설계되었지만 호환성은 스위치 제조업체의 호환성 행렬과 확인되어야합니다. 우리는 상호 운용성에 대한 지침을 제공할 수 있습니다.

Q: 디지털 진단 모니터링 (DDM) 을 지원합니까?
A: 예, 전압, 온도, TX/RX 광 전력 및 I2C 인터페이스를 통해 레이저 편향 전류를 모니터링하는 완전한 DDM 기능을 제공합니다.

10주의 사항

• 호스트 장비의 QSFP+ 포트가 SFF-8436을 준수하는지 확인합니다.
• 송신기가 광섬유 케이블에 연결되지 않을 때 항상 승인 된 먼지 캡을 사용하십시오.
• 지정된 온도와 습도 범위 내에서 작동하고 보관합니다.
• 이것은 1급 레이저 제품입니다. 정상적인 작동 조건에서는 안전합니다. 해체하지 마십시오.
• MPO 커넥터 및 관련 처리광섬유 케이블끝면의 오염이나 손상을 피하기 위해 주의해야 합니다.
