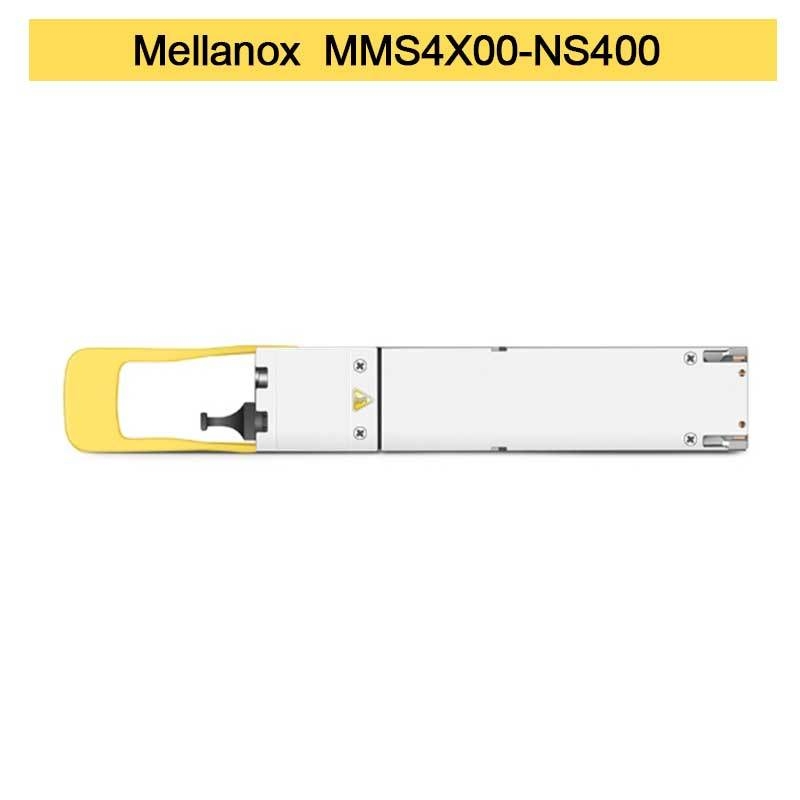

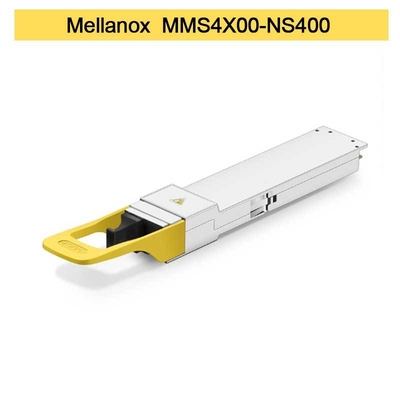

MMS4X00-NS400 400Gb/s OSFP DR4 단일 모드 광 수신기

1제품 개요

NVIDIA® MMS4X00-NS400는 차세대 400Gb/s 데이터 센터 인프라를 위해 설계된 고성능 단일 포트 OSFP 광 송수신이다.이 DR4 (4채널 데이터센터 리치) 모듈은 각 레인당 100G-PAM4 변조를 가진 단일 모드 섬유 기술을 사용합니다., 100m까지의 신뢰성 있는 전송을 제공합니다. ConnectX-7 어댑터 케이지에서 최적의 열 관리를 위해 평면 상층 디자인을 특징으로,이 트랜시버는 자동으로 InfiniBand NDR와 400GbE 이더넷 프로토콜에 적응초고속 네트워크 환경에 특이한 유연성을 제공합니다.수동 섬유 케이블이 액티브 트랜시버는 복잡한 신호 처리 및 진단 기능을 갖추고 있습니다.

2주요 특징

• 400Gb/s 데이터 속도 (4x 100G-PAM4 채널)
• 단일 모드 섬유 (SMF) 에서 최대 100m까지 도달
• 평면형 OSFP 형태 인자

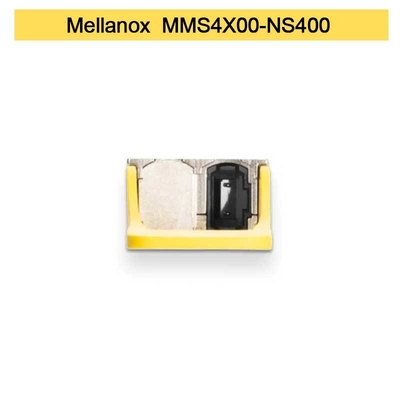

• 단일 MPO-12/APC 광 연결 장치
• 1310nm EML 레이저 기술
• 이중 속도 작동: 400Gb/s (4채널) 또는 200Gb/s (2채널)
• 최대 전력 소비: 9W (400G), 5.5W (200G)
• 종합적인 디지털 진단 모니터링 (DDM)
• 핫 플러그 가능 및 RoHS 준수
• 1급 레이저 제품 인증

3핵심 기술 및 표준

이 선진광섬유 케이블트랜시버는 높은 데이터 밀도를 달성하기 위해 1310nm 외부 변조 레이저 (EML) 기술과 PAM4 변조를 사용합니다. IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR 사양을 준수합니다.그리고 OSFP MSA Rev1.12이 모듈은 CMS 4.0 컴플라이언트 관리 인터페이스를 갖추고 있으며 적응성 평형을 지원하여 다양한 링크 조건에서 신호 무결성을 보장합니다.앵글 롤링을 가진 MPO-12/APC 커넥터는 후반 반사를 최소화합니다기존의 UPC 커넥터와수동 섬유 케이블해결책.

4작업 원칙

트랜시버는 호스트에서 53.125 GBd PAM4 신호의 4 개의 전기 경로를 통합된 EML 레이저를 사용하여 광 신호로 변환합니다.이 광적 신호는 MPO-12 커넥터 내부의 네 개의 전용 섬유를 통해 단일 모드광섬유 케이블수신기 끝에서, 광 다이오드가 입력되는 광 신호를 전기 영역으로 변환합니다. 통합 DSP 기술은 신호 재시간, 적응 입력 평등,채널 장애를 보완하기 위해 출력 강조모듈은 자동으로 연결 된 섬유 구성을 감지합니다.4채널 연결과 함께 전체 400Gb/s로 작동하거나 스플리터 케이블을 통해 2채널만 연결될 때 200Gb/s 모드로 줄여서.

5응용 시나리오

• 커넥트X-7 400Gb/s NIC에서 퀀텀-2/인피니밴드 NDR 스위치 연결
• 고성능 컴퓨팅 (HPC) 및 AI/ML 클러스터 상호 연결
• 400GbE 척추 데이터 센터 네트워크 아키텍처
• 하이퍼 스케일 데이터 센터 및 클라우드 인프라
• 고 대역폭 연결이 필요한 저장 영역 네트워크

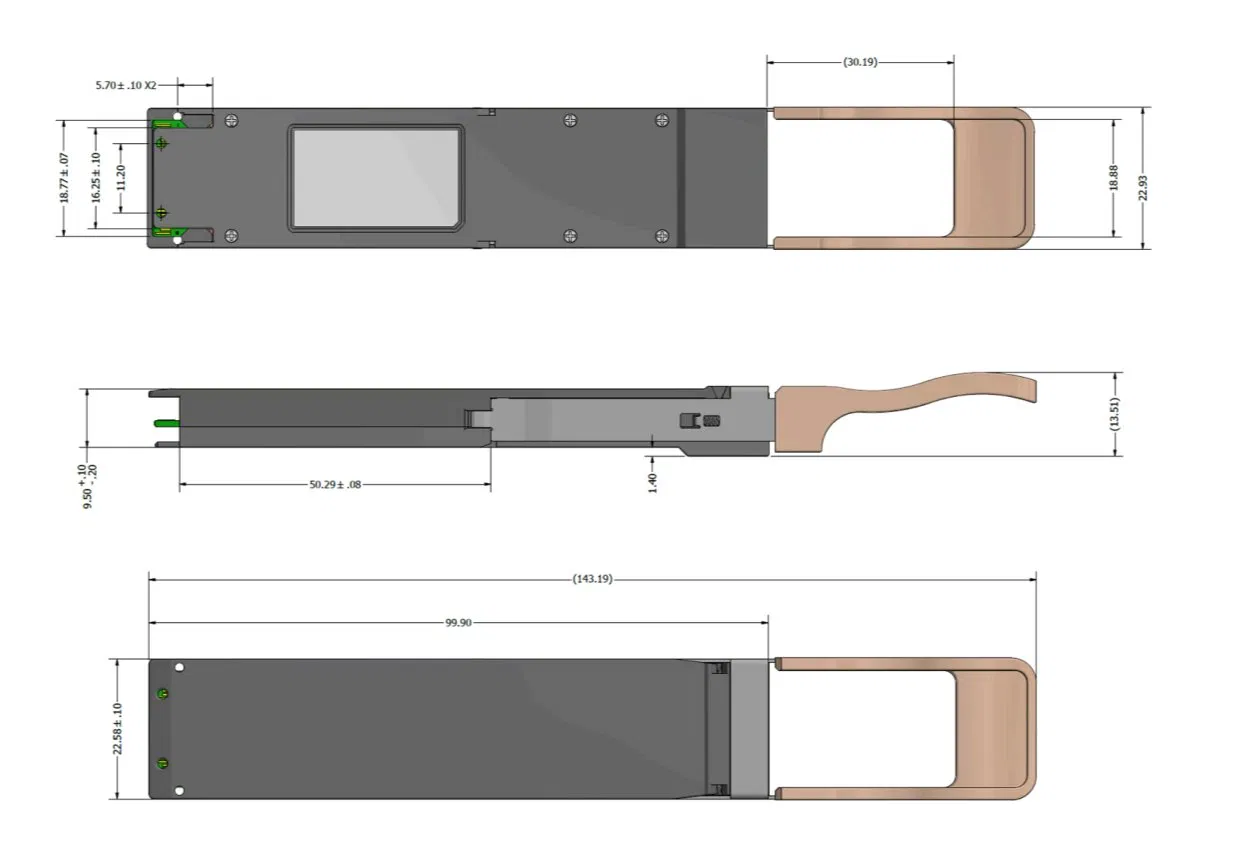

6기술 사양

7장점 및 판매점

• 프로토콜 유연성:자동으로 탐지하고 구성이 필요없이 InfiniBand NDR 및 400GbE 이더넷 프로토콜에 적응합니다.
• 이중 속도 지능:1: 2 스플리터 케이블을 사용할 때 자동으로 200Gb / s 작업으로 줄이고 전력 소비를 거의 40% 줄입니다.

• 포괄적 인 DDM은 적극적인 유지 보수를 위해 각 노선별 온도, 전압, TX / RX 전력 및 편향 전류의 실시간 모니터링을 제공합니다.
• 신뢰성 향상:엄격한 NVIDIA 테스트와 품질 통제는 대체 광학 솔루션에 비해 뛰어난 성능과 수명을 보장합니다.

8서비스 및 지원

이 트랜시버는 NVIDIA의 품질 보장과 기술 지원에 의해 지원됩니다. 우리는 전세계적으로 빠른 배달을 위해 우리의 광범위한 $ 10 백만 재고와 함께 이것을 보완합니다.우리의 기술 팀은 통합 지원 및 문제 해결을 위해 24/7 상담을 제공합니다, 네트워크 환경에서 최적의 성능을 보장합니다. 우리는 본래의 NVIDIA 네트워크 구성 요소에 대한 허가 된 유통자입니다.광섬유 케이블트랜시버 용액

9자주 묻는 질문

질문: DR4와 FR4 광학 송신기 사이의 차이점은 무엇입니까?
A: DR4 트랜시버는 MPO 커넥터와 병렬 단일 모드 섬유를 500m까지 도달하는 동안, FR4는 2km까지 도달하는 듀플렉스 섬유를 통해 CWDM 기술을 사용합니다.DR4는 일반적으로 데이터 센터 내부 애플리케이션에 더 비용 효율적입니다..

Q: 이 트랜시버는 단일 모드 및 멀티 모드 섬유로 사용할 수 있습니까?
A: 아니요, MMS4X00-NS400는 단일 모드 섬유 애플리케이션을 위해 특별히 설계되었습니다. 멀티 모드 섬유와 함께 사용하는 것은 상당한 신호 손실과 신뢰할 수없는 작동을 초래합니다.항상 승인된 단일 모드를 사용하세요광섬유 케이블.

질문: 이중속기 기능이 어떻게 작동할까요?

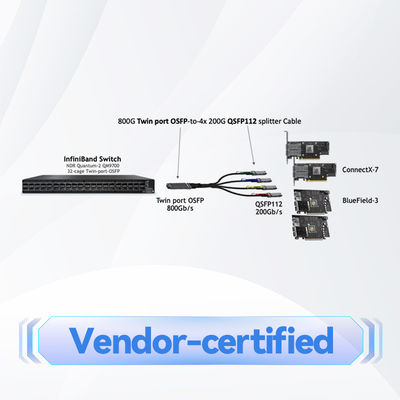

A: 1: 2 스플리터 케이블 (MFP7E40 시리즈와 같은) 으로 연결되면 트랜시버는 자동으로 2개의 채널만 연결되어 있음을 감지하고 200Gb/s 모드로 작동을 줄입니다.동시에 전력 소비량을 9W에서 5W로 낮추는.5W

10주의 사항

• 항상 NVIDIA가 권장하는 MPO-12/APC 크로스오버 케이블 (MFP7E30 시리즈) 을 사용하여 최적의 성능을 제공합니다.
• 설치 전 MPO 커넥터의 적절한 청소를 보장하여 80%의 연결 문제를 일으키는 오염을 방지합니다.
• APC (녹색) 커넥터와 UPC (푸른색) 커넥터를 섞지 마십시오.
• 신뢰성 높은 성능을 위해 0°C~70°C의 지정된 케이스 온도 범위 내에서 작동한다.
• 이 클래스 1 레이저 제품은 정상적인 작동 조건에서 안전하지만 해체되어서는 안됩니다.
• 트랜시버와 관련된 처리수동 섬유 케이블광적 인터페이스에 손상을 입지 않도록 주의해야 합니다.
