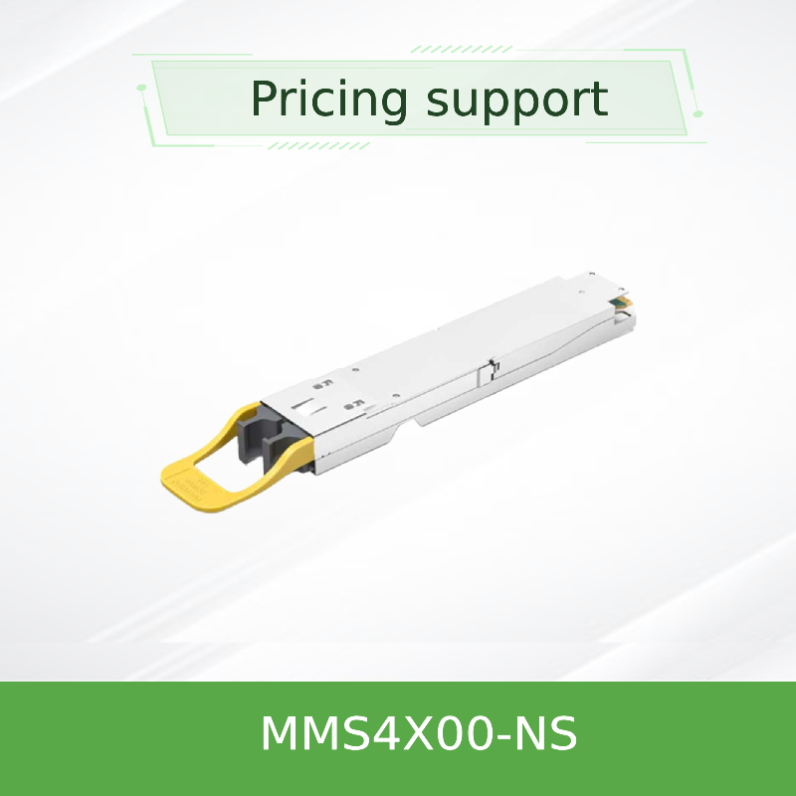

MMS4X00-NS 800Gbps 쌍 포트 OSFP DR8 단일 모드 광 수신기

1제품 개요

NVIDIA® MMS4X00-NS는 업계 최초로 800Gb/s 듀얼 포트 OSFP 광 수신기로서 데이터 센터 연결에 획기적인 돌파구를 나타냅니다.이 혁신적인 DR8 (8 채널 데이터센터 도달) 모듈은 하나의 OSFP 형식 인자에 두 개의 독립적인 400Gb / s 트랜시버 엔진을 통합합니다., 양자-2 인피니밴드 및 스펙트럼-4 이더넷 스위치에 전례없는 포트 밀도를 제공합니다. 채널당 100G-PAM4 변조와 단일 모드 섬유 기술을 활용하여,이 트랜시버는 뛰어난 전력 효율을 유지하면서 최대 100m까지 신뢰할 수 있는 전송을 달성합니다.핀드 톱 디자인은 공기 냉각 스위치 환경에서 최적의 열 관리를 보장하며 전통적인 스위치에 우수한 대안을 제공합니다.수동 섬유 케이블해결책.

2주요 특징

• 800Gb/s 전체 대역폭 (2x 400Gb/s 포트)
• 두 개의 독립적인 MPO-12/APC 커넥터와 함께 듀얼 포트 설계
• 단일 모드 섬유 (SMF) 에서 최대 100m까지 도달
• 증강된 공기 냉각을 위한 핀드 톱 OSFP 형태 요인
• 1310nm EML 레이저 기술, 각 레인당 100G-PAM4
• 듀얼 프로토콜 지원: 인피니밴드 NDR 및 400GbE 이더넷
• 최대 전력 소모량: 17W (완전 작동)
• 저전력 휴식 모드: 1.5W
• 채널별 종합 디지털 진단 모니터링 (DDM)
• 핫 플러그 가능 및 RoHS 준수
• 1급 레이저 제품 인증

3핵심 기술 및 표준

이 선진광섬유 케이블이 트랜시버는 뛰어난 데이터 밀도를 달성하기 위해 최첨단 1310nm 외부 변조 레이저 (EML) 기술과 PAM4 변조를 사용합니다. IEEE 802.3bs 400GBASE-DR4를 준수합니다.InfiniBand NDR 사양, 및 OSFP MSA Rev. 1.12이 모듈은 CMS 4.0 컴플라이언트 관리 인터페이스를 갖추고 있으며 적응성 평형을 지원하여 까다로운 데이터 센터 환경에서 신호 무결성을 보장합니다.앵글 롤링과 함께 두 MPO-12/APC 커넥터 후반 반사 최소화, 기존에 비해 상당한 이점을 제공합니다.수동 섬유 케이블구현.

4작업 원칙

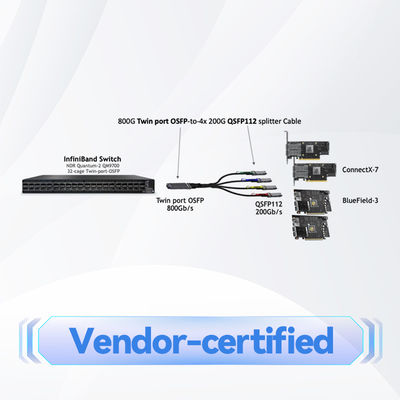

트랜시버는 하나의 하우징 내에서 독립적으로 작동하는 두 개의 완전한 400Gb/s 트랜시버 엔진을 통합한다. 각 엔진은 53개의 전기 경로의 네 개의 전기를 변환한다.125 GBd PAM4 신호가 통합 EML 레이저를 사용하여 광 신호로 변환됩니다.이 광적 신호는 MPO-12 커넥터 내에서 단일 모드에서 8개의 전용 섬유 (포트당 4개) 를 통해 전송됩니다.광섬유 케이블첨단 DSP 기술은 신호를 재시간, 적응 입력 평형, 신호의 무결성을 유지하기 위해 출력 강조를 제공합니다. 모듈은 자동으로 연결 섬유 구성을 감지,400Gb/s 직선 연결 또는 200Gb/s 동작을 가능케 하는 스플리터 구성을 지원하며 전력 소모를 줄여주는.

5응용 시나리오

• 퀀텀-2/인피니밴드 NDR 시스템에서의 고밀도 스위치-스위치 상호 연결
• 스펙트럼-4 이더넷 스위치 직물 연결
• AI/ML 및 HPC 클러스터 백본 네트워킹
• 하이퍼스케일 데이터센터 척추 구조
• 스위치 인프라에 대한 DGX H100 시스템 연결성
• ConnectX-7 어댑터와 블루필드-3 DPU 연결

6기술 사양

7장점 및 판매점

• 전례 없는 밀도:단일 OSFP 형식 인자에서 두 개의 400Gb / s 포트를 제공하여 전통적인 트랜시버에 비해 포트 용량을 효과적으로 두 배로 증가시킵니다.
• 프로토콜 무지론자:호스트 스위치 구성을 기반으로 InfiniBand NDR 및 400GbE 이더넷 프로토콜에 자동으로 적응합니다.
• 유연한 배치:스위치-투-스위치, 스위치-투-애댑터 및 자동 속도 적응과 혼합 구성을 포함한 여러 연결 시나리오를 지원합니다.
• 첨단 열 관리:핀드 톱 디자인은 고밀도 스위치 환경에서 최적의 냉각을 보장하며 완전한 부하에서도 신뢰성을 유지합니다.
• 포괄적 인 모니터링:광범위한 DDM 기능은 능동적인 유지 보수를 위해 온도, 전압, TX/RX 전력 및 편향 전류의 각 노선 모니터링을 제공합니다.

8서비스 및 지원

이 트랜시버는 NVIDIA의 포괄적인 품질 보증과 기술 지원에 의해 지원됩니다. 우리는 빠른 글로벌 배달을 위해 우리의 광범위한 $ 10 백만 재고와 함께 이것을 보완합니다.우리의 기술 팀은 통합 지원 및 문제 해결을 위해 24/7 상담을 제공합니다, 당신의 네트워크 환경에서 최적의 성능을 보장합니다. 정품 NVIDIA 네트워크 구성 요소를 위한 허가된 유통자로서 우리는이 진보된광섬유 케이블트랜시버 용액

9자주 묻는 질문

질문: 핀트 톱과 플래트 톱 버전의 차이점은 무엇입니까?
A: 핀드 톱 버전 (MMS4X00-NS) 은 증강된 냉각 능력을 가진 공기 냉각 스위치에 설계되었습니다.평면 버전 (MMS4X00-NS-FLT) 은 다른 열 관리가 필요한 액체 냉각 시스템 및 DGX H100 배포에 사용됩니다..

Q: 두 포트에 동시에 다른 케이블 유형을 사용할 수 있습니까?
A: 아니, 두 포트 모두 동일한 케이블 타입을 사용해야 합니다. 200Gb/s 동작을 위해 두 개의 직선 400Gb/s 케이블 또는 두 개의 1:2 스플리터 케이블을 사용해야 합니다.

Q: 두 개의 400Gb/s 트랜시버를 사용하는 것과 비교하면 어떨까요?
A: 쌍 포트 설계는 두 개의 분리 트랜시버와 동일한 기능을 제공하지만 훨씬 더 높은 포트 밀도, 낮은 전력 소비 (17W 대 ~ 18W 두 개의 별도의 단위),그리고 통합된 형식 요소 디자인을 통해 간소화된 케이블 관리.

10주의 사항

• 최적의 성능을 위해 항상 NVIDIA가 권장하는 MPO-12/APC 크로스오버 케이블 (직선용 MFP7E30 시리즈, 스플리터용 MFP7E40) 을 사용하십시오.
• 대부분의 링크 문제를 일으키는 오염을 방지하기 위해 설치 전에 MPO 커넥터의 적절한 청소를 보장하십시오.
• APC (녹색) 커넥터와 UPC (푸른색) 커넥터를 섞지 마십시오.
• 신뢰성 높은 성능을 위해 0°C에서 70°C 사이의 작동 온도를 유지합니다.
• 이 클래스 1 레이저 제품은 정상적인 작동 조건에서 안전하지만 해체되어서는 안됩니다.
• 트랜시버와 관련된 처리수동 섬유 케이블광적 인터페이스에 손상을 입지 않도록 주의해야 합니다.
