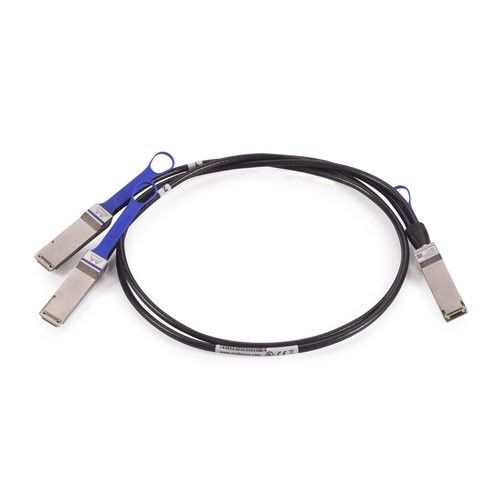

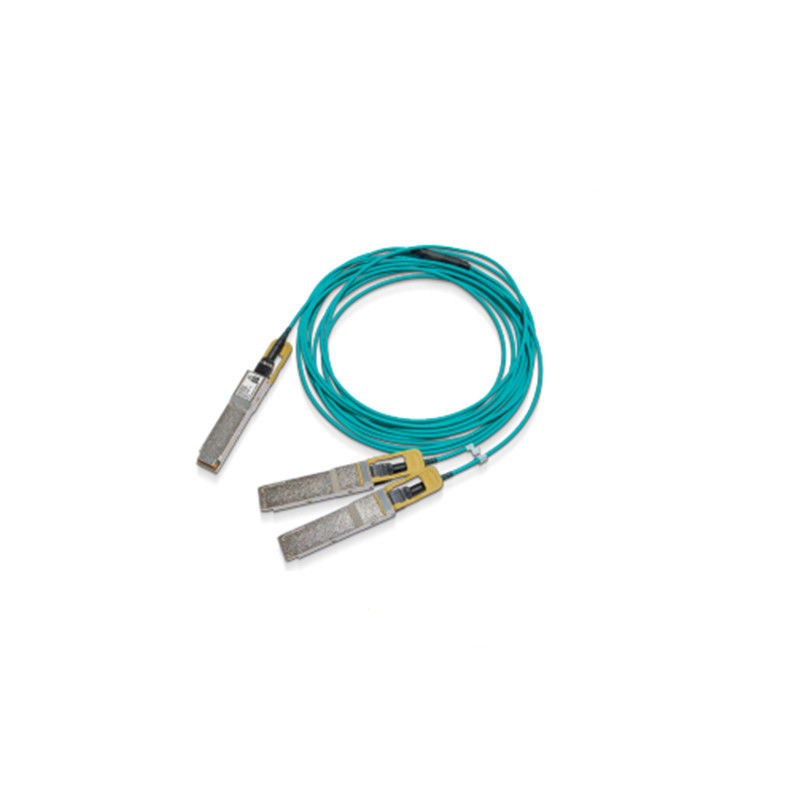

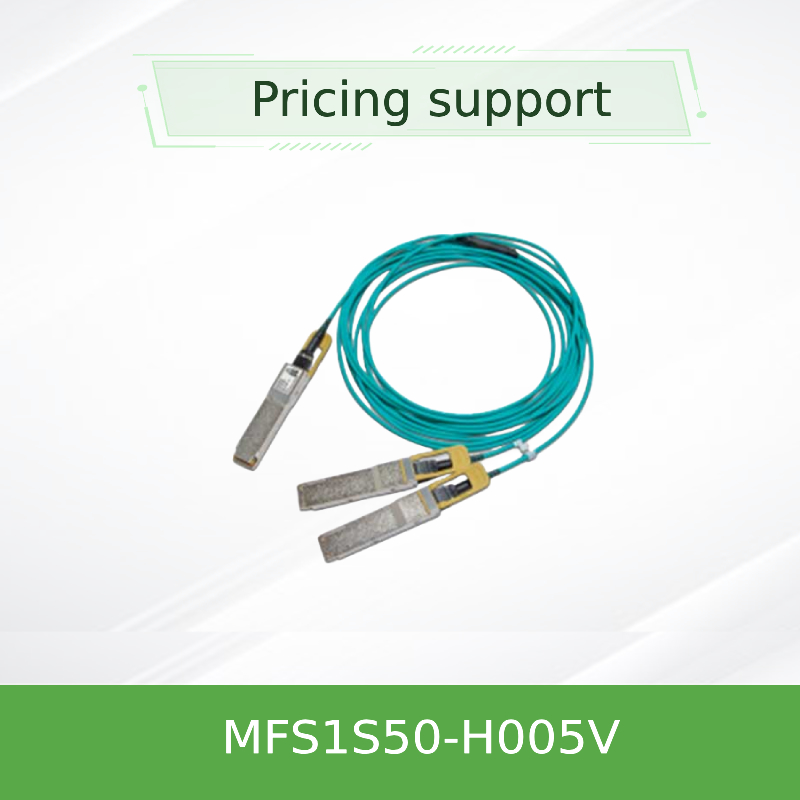

MFS1S50-H005V 200Gb/s QSFP56 ~ 2x100Gb/s 액티브 광 케이블 (AOC)

1제품 개요

NVIDIA® MFS1S50-H005V는 현대 데이터센터 인터커넥트를 위해 설계된 고성능, 비용 효율적인 액티브 옵티컬 스플리터 케이블 (AOC) 이다.이 혁신적인 광섬유 케이블 솔루션은 단일 200Gb / s 포트를 독립적인 100Gb / s 채널로 변환합니다., 항구 활용도를 극대화하고 인프라 비용을 줄입니다.기존의 패시브 파이버 케이블 솔루션에 대한 신뢰할 수 있는 대안으로 성능과 도달이 향상되었습니다..

2주요 특징

• 200Gb/s InfiniBand HDR 및 200GbE에서 2x100Gb/s 분할을 지원합니다.
• 레인당 4x50Gb/s PAM4 변형을 이용합니다.
• 가볍게 배포하기 위해 핫 플러그 가능한 QSFP56 형식 요소
• 낮은 전력 소비: 4.5W (200G 끝), 3.0W (100G 끝 전형)
• 다중 모드 섬유 (MMF) 를 통해 최대 30m까지의 범위
• SFF-8665, SFF-8636 및 RoHS 표준을 준수합니다.
• 통합 디지털 진단 모니터링 (DDM) 인터페이스

3핵심 기술 및 표준

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for management그것은 IBTA 인피니밴드 HDR 및 200 Gigabit 이더넷 프로토콜을 지원하여 광범위한 상호 운용성을 보장합니다. 통합 I2C 인터페이스는 포괄적인 모니터링 및 관리 기능을 제공합니다.기본 패시브 파이버 케이블에 비해 상당한 장점.

4작업 원칙

케이블은 활성 광학 스플리터 역할을 한다. 단일 200G QSFP56 끝은 200Gb/s 신호를 수신하고, 그 후 분리되어 두 개의 별도의 100Gb/s 광학 신호로 변환된다.이 신호는 내부 멀티 모드 섬유를 통해 100G QSFP56 두 끝으로 전송됩니다.이 활성 변환 과정은 단순히 신호를 전달하는 수동 광섬유 케이블과 달리 데이터 센터 환경에서 더 긴 범위와 우수한 신호 무결성을 가능하게합니다.

5응용 시나리오

• 200G 잎 스위치와 100G 척추 스위치 또는 서버를 상호 연결하는 것
• 고성능 컴퓨팅 (HPC) 및 AI/ML 클러스터
• 데이터 센터 조직 확장 및 네트워크 세분화
• 고주파 거래 및 금융 데이터 네트워크
• 클라우드 인프라 및 기업 데이터 센터

6사양 및 주문 정보

주문 테이블

7장점 및 판매점

• 포트 밀도 최적화:단일 200G 스위치 포트에서 사용할 수 있는 100G 연결을 두 배로 증가시켜 두 개의 별도의 광섬유 케이블을 사용하는 것보다 포트당 더 나은 비용을 제공합니다.
• 우수한 성능:활성 신호 재시화 및 증폭은 수동 DAC 케이블 또는 표준 수동 섬유 케이블에 비해 더 긴 거리에 더 나은 신호 무결성을 보장합니다.
• 감축된 대기 시간:HPC와 금융용 애플리케이션에 매우 중요한 낮은 지연 시간 데이터 전송을 위해 설계되었습니다.
• 사용 편의성:핫 플러그 가능하고 유연하며, 방대한 구리 대안에 비해 케이블 관리를 단순화합니다.

8서비스 및 지원

이 고성능 광섬유 케이블을 포함한 모든 제품에는 표준 보증이 있습니다.우리의 전용 기술 지원 팀은 통합 및 문제 해결에 도움이 되도록 24/7 상담을 제공합니다., 당신의 배치가 성공할 수 있도록.

9자주 묻는 질문 (FAQ)

Q: 이 케이블이 기존의 Mellanox/NVIDIA 스펙트럼 스위치와 호환되는가?
A: 예, MFS1S50-H005V AOC는 NVIDIA 스펙트럼 스위치 (SN3700, SN4600) 및 HDR 속도를 지원하는 다른 Mellanox InfiniBand 시스템과 원활한 상호 운용성을 위해 설계되었습니다.

질문: 이 활성 광케이블과 수동 광섬유케이블은 어떻게 다른가?
A: AOC에는 광 신호를 증폭하고 재시간하는 활성 구성 요소가 포함되어 있으며, 더 긴 범위 (MMF로 최대 30m) 와 더 나은 신호 무결성을 허용합니다.수동 섬유 케이블은 활성 구성 요소가 없으며 일반적으로 훨씬 짧은 거리 또는 다른 응용 프로그램에 사용됩니다..

질문: 두 개의 100G 끝은 다른 스위치에 연결될 수 있나요?
A: 아니, 두 100G 끝은 단일 200G 끝에서 발생하고 관리됩니다. 두 개의 별도의 장치 (예: 두 서버) 를 한 상류 200G 포트에 연결하도록 설계되었습니다.

10주의 사항

• 호스트 장치 포트 사양 (HDR/200G를 지원하는 QSFP56) 과 호환성을 보장합니다.
• 설치 중에 내부 섬유의 손상을 방지하기 위해 최소 굽기 반지름 (30mm) 을 지켜야합니다.
• 포트가 사용되지 않을 때 항상 먼지 보호 모자를 사용하십시오.
• 취급 도중 표준 ESD (전도 정전 방출) 예방 조치를 따르십시오.
• 이 장비는 FCC A급 제한을 준수합니다. 주거지역에서 작동하면 간섭이 발생할 수 있습니다.
