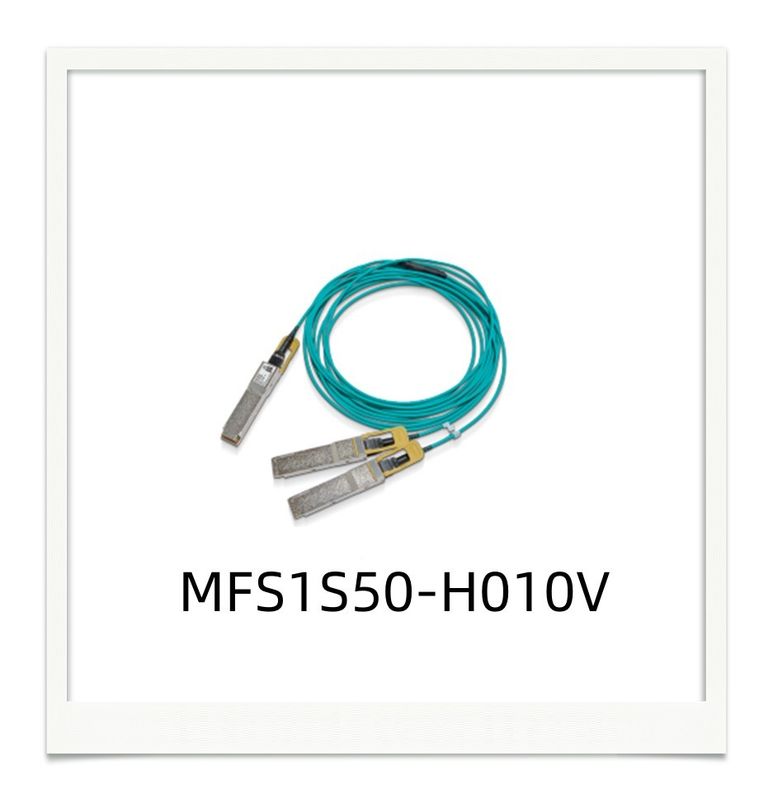

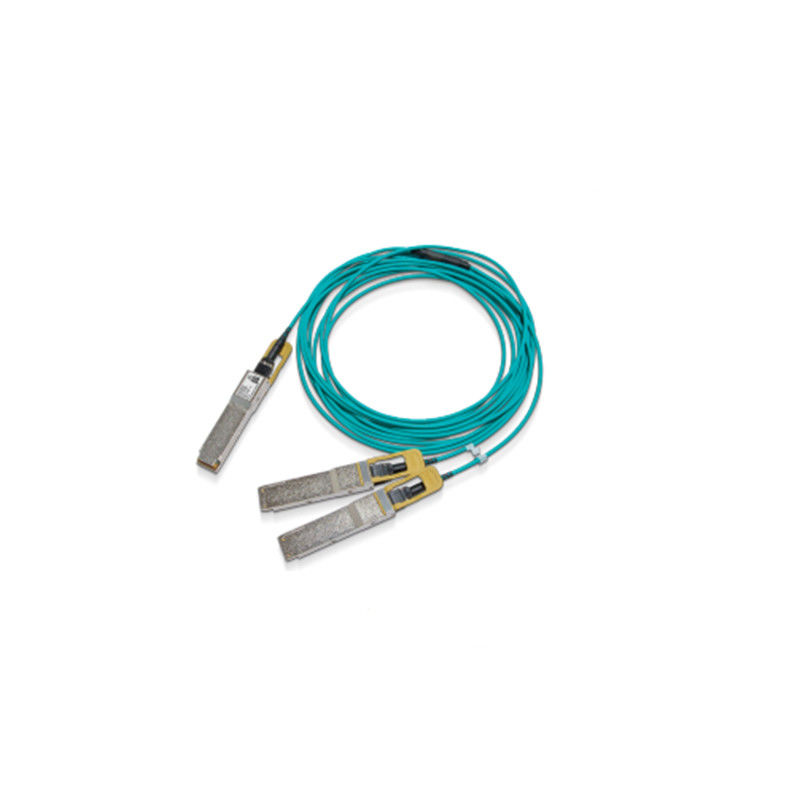

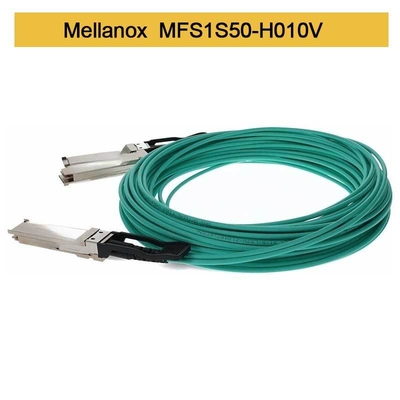

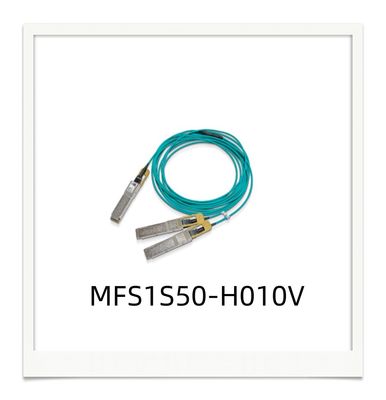

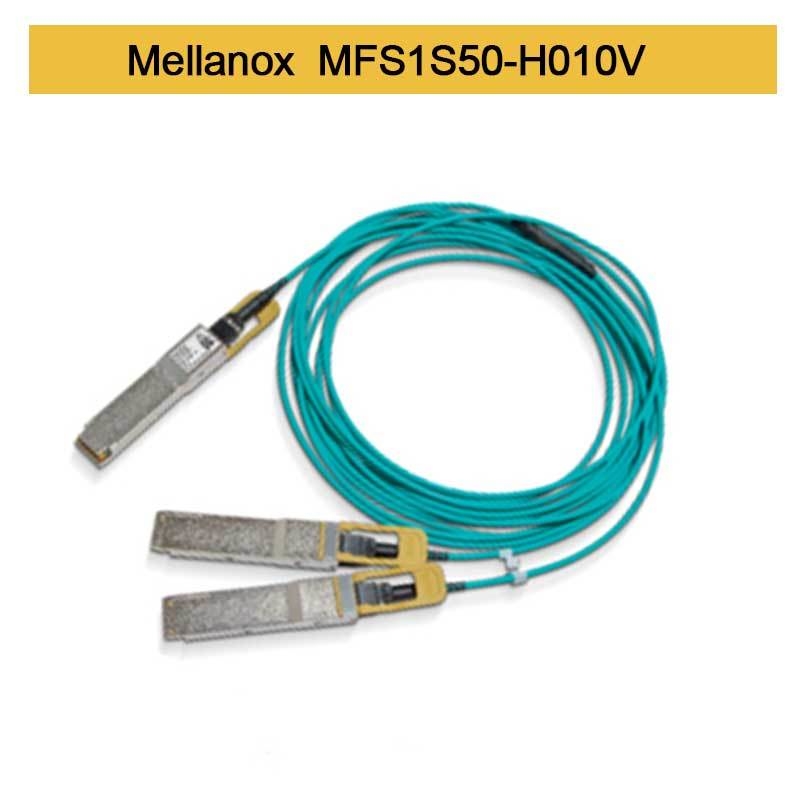

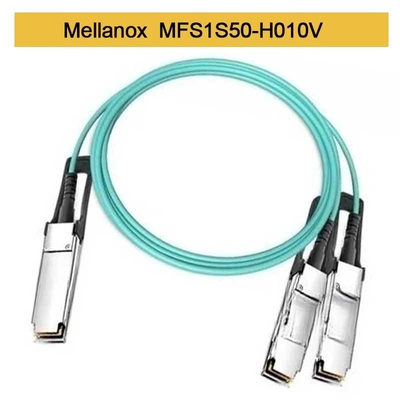

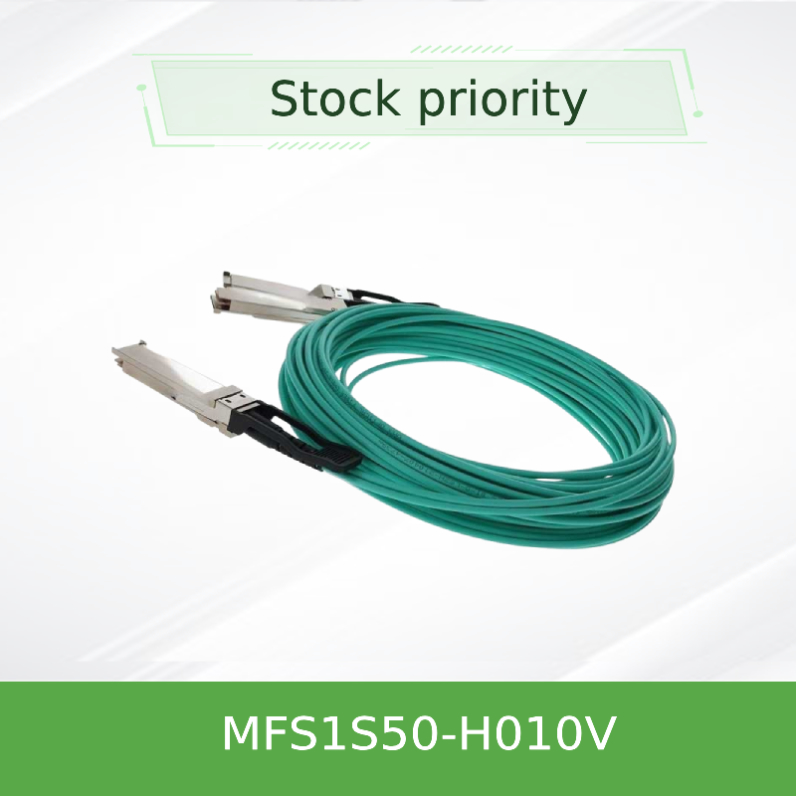

NVIDIA MFS1S50-H010V 200G ~ 2x100G QSFP56 액티브 광학 스플리터 케이블

제품 개요

NVIDIA® MFS1S50-H010V는 차세대 데이터 센터 상호 연결을 위해 고성능, 비용 효율적인 액티브 광 케이블 (AOC) 이다. 이 혁신적인광섬유 케이블단일 200Gb / s 포트를 독립적인 100Gb / s 채널로 나누고 유연하고 효율적인 네트워크 아키텍처를 가능하게합니다. 고속 InfiniBand HDR 및 200GbE 시스템의 필수 요소입니다.,스위치와 서버 사이에 안정적이고 낮은 지연 속도를 제공하는 것입니다.수동 섬유 케이블이 대안은 까다로운 환경에 능동적이고 고성능의 솔루션을 제공합니다.

주요 특징

• 고속 데이터 전송:200Gb/s InfiniBand HDR 및 200GbE를 지원하며, 2x100Gb/s HDR100 또는 100GbE 채널로 나뉘어 있습니다.
• 낮은 지연 속도와 낮은 전력:최소 신호 지연과 200G 끝에서 4.5W의 일반적인 전력 소비를 위해 설계되었습니다.
• 우수한 품질과 신뢰성:NVIDIA의 엄격한 품질 통제를 적용해서 제작된 제품으로 뛰어난 성능과 장기적인 내구성을 제공합니다.
• 핫 플러그 가능한 설계:시스템 운영을 중단하지 않고 쉽게 설치 및 유지보수를 촉진합니다.
• 확장 범위:멀티 모드 섬유 (MMF) 를 통해 최대 30m의 링크 길이를 지원합니다.

핵심 기술 및 표준

MFS1S50-H010V AOC는 높은 데이터 속도를 달성하기 위해 첨단 VCSEL (직각 구멍 표면 발산 레이저) 기술과 PAM4 모듈화를 활용합니다. 산업 표준에 완전히 적합합니다.광범위한 상호 운용성을 보장주요 사양은 다음과 같습니다.

• 형식 요소:QSFP56에서 2x QSFP56
• 준수 표준:SFF-8665 (QSFP56), SFF-8636 (I2C 관리 인터페이스), IBTA IB HDR, 200GbE
• 데이터 속도:200 Gb/s에서 2 x 100 Gb/s
• 진단:실시간 건강 검사 (온도, 전압, 각 차선 당 TX/RX 전력) 를 위한 포괄적인 디지털 진단 모니터링 (DDM)

작동 원칙

이 활성 광 스플리터 케이블은 지능형 인터페이스 변환기 역할을 합니다. 단일 QSFP56 끝은 200Gb/s 신호를 수신합니다.그 다음에는 4개의 멀티 모드 섬유 쌍을 통해 전송되는 광 신호로 분해되고 변환됩니다.이중 QSFP56 끝에서, 이 광적 신호는 두 개의 분리된 전기 100Gb/s 신호로 다시 변환됩니다.각 커넥터에 통합된 EEPROM은 I2C 인터페이스를 통해 호스트 시스템에 중요한 제품 정보와 상태 모니터링을 제공합니다., 고급 관리 및 문제 해결을 허용합니다.

전형적 사용법

MFS1S50-H010V광섬유 케이블효율적인 포트 활용과 확장성을 요구하는 고성능 컴퓨팅 환경에 이상적입니다.

• 데이터센터 상호 연결:톱 오브 래크 (TOR) 스위치를 두 개의 잎 스위치 또는 서버에 연결합니다.
• 고성능 컴퓨팅 (HPC):과학 연구, 금융 모델링, 인공지능 훈련을 위한 클러스터를 구축합니다.
• 클라우드 인프라:하이퍼스케일 애플리케이션을 위한 클라우드 데이터센터 내부 및 데이터센터 간의 연결성을 강화합니다.
• 네트워크 집계:여러 100G 스트림을 더 높은 대역폭 200G 링크로 효율적으로 집계합니다.

사양 및 선택 가이드

경쟁적 장점

• 밀도 최적화기:200G 포트를 100G 포트로 변환하여 포트 용량을 두 배로 증가시켜 스위치 투자를 극대화합니다.
• 성능 보증:고도의 신호 무결성 및 낮은 비트 오류 비율을 보장하기 위해 엄격한 생산 테스트를 통과수동 섬유 케이블해결책.
• 에너지 효율:여러 개의 디스크리트 트랜시버와 케이블을 사용하는 것보다 낮은 전력 / 기가바이트 솔루션을 제공합니다.
• 사용 편의성:사전 종료된 플러그 앤 플레이 솔루션은 별도의 광학 및 패치 케이블과 관련된 복잡성과 잠재적인 고장점을 제거합니다.

서비스 및 지원

우리는 우리의 제품들을 포괄적인 서비스 패키지로 지지합니다.광섬유 케이블제품에는 표준 보증이 포함되어 있습니다.수동 섬유 케이블우리의 전담 기술 지원 팀은 판매 전 컨설팅과 판매 후 문제 해결을 제공하여 네트워크가 최고 성능으로 작동하는지 보장합니다..

자주 묻는 질문 (FAQ)

Q: AOC와 수동 DAC 케이블의 차이는 무엇입니까?
A: 액티브 오프틱 케이블 (AOC) 은 광섬유와 내장 트랜시버를 사용하여 전기 신호를 빛으로 변환하여 더 긴 거리와 가벼운 무게를 허용합니다.수동 직결 연결 구리 (DAC) 케이블은 구리 용액으로 더 짧은 거리에 제한됩니다 (~ 3-5m) 그리고 전자기 간섭에 더 민감합니다..

Q: 이 케이블이 기존 100GbE QSFP28 스위치 포트와 호환되는가요?
A: 아니, 이 케이블 은 QSFP56 포트가 필요 합니다. QSFP56 포트는 전기적 으로 호환 되지만 더 높은 데이터 속도 를 위해 설계 되었습니다. 항상 스위치 제조업체 와 포트 사양 을 확인 하십시오.

Q: 100Gb/s 끝의 하나를 독립적으로 사용할 수 있나요?
A: 아니, 100Gb/s의 두 끝은 전체 링크가 초기화되고 올바르게 작동하기 위해 활성 장치에 연결되어야 합니다.

Q: 이 케이블은 디지털 진단 모니터링 (DDM) 을 지원합니까?
A: 네, 온도, 전압, TX bias 전류, 각 노선에 대한 RX/TX 전력 모니터링을 포함하여 I2C 인터페이스를 통해 액세스 할 수있는 완전한 DDM 기능을 제공합니다.

중요 한 예방 조치

• 처리:사용 시 항상 ESD 손목띠 를 사용 한다. 오염 을 방지 하기 위해 포트 를 사용하지 않을 때 보호 스톱 을 착용 한다.
• 굽기 반지름:내부 섬유가 손상되는 것을 방지하기 위해 케이블을 최소 30mm의 굽기 반지름 이상으로 구부리는 것을 피하십시오.
• 호환성:구매 전에 특정 스위치와 서버 하드웨어의 호환성을 확인하세요.
• 청소:청소 가 필요 한 경우 승인 된 광섬유 청소 도구 와 방법 만 사용 하십시오. 액체 를 사용하지 마십시오.
• 환경:제어 된 데이터 센터 환경에 설계되었습니다. 운영 온도는 0 °C에서 70 °C 사이를 유지해야합니다.
