MCP7H50-H002R26 DAC 분배기 케이블 IB HDR 200Gb/S 내지 2x100Gb/S 2m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP7H50-H002R26 |
| 문서: | MCP7H50-H002R26.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1 년 |
|---|---|---|---|
| 상태: | 새롭고 독창적입니다 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 2 미터 |
| 강조하다: | MCP7H50-H002R26 DAC 분배기 케이블,200Gb/S DAC 분배기 케이블,2m 멜라녹스 DAC 케이블 |
||
제품 설명

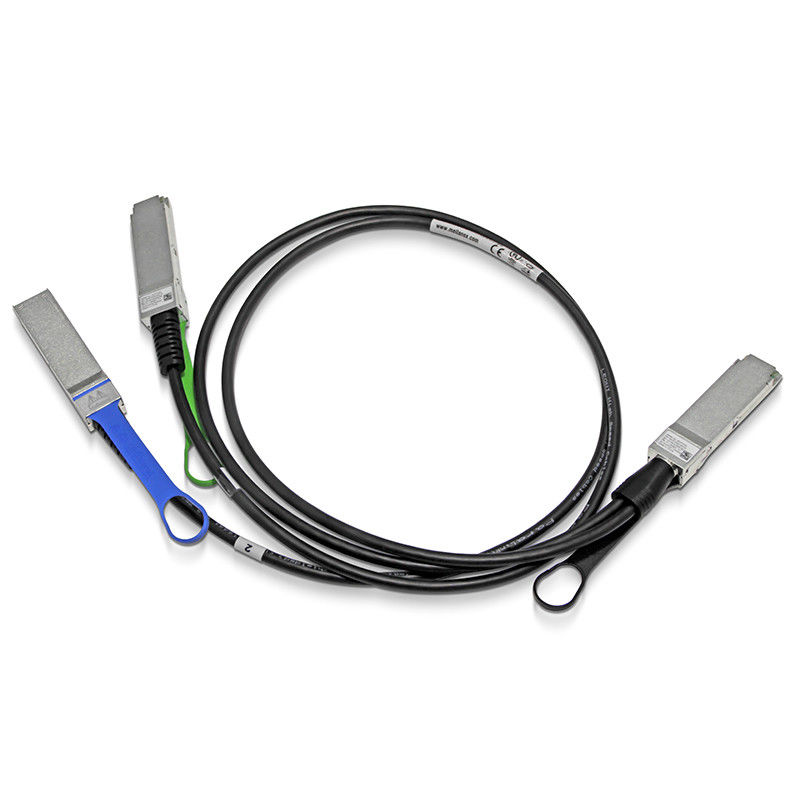

멜라녹스 MCP7H50-H002R26: 고밀도 200G HDR에서 이중 100G HDR100 스플리터 케이블
프리미엄 성능 기능
- ✓ 200Gb/s HDR 대역폭을 100Gb/s HDR100 채널으로 나눈다
- ✓ 뛰어난 신호 무결성을 위해 고급 PAM4 변조를 사용합니다.
- ✓ 극히 낮은 전력 소비 (<0.1W) 는 운영 비용을 줄입니다
- ✓ 핫 플러그 가능한 설계로 원활한 시스템 유지보수
- ✓ LSZH 자켓과 하로겐 없는 재료로 환경 친화적인 건축
제품 개요
멜라녹스 MCP7H50-H002R26는 최첨단수동 섬유 케이블다른 방법으로, 단일 200Gb/s InfiniBand HDR 포트를 독립적인 100Gb/s HDR100 연결으로 변환하도록 설계되었습니다.이 고성능 Direct Attach Copper (DAC) 솔루션은 데이터 센터에, 속도나 신뢰성을 손상시키지 않고 연결성을 확장하는 비용 효율적인 방법.
기술 사양
| 사양 | 가치 |
|---|---|
| 제품 모델 | MCP7H50-H002R26 |
| 데이터 비율 | 200G HDR에서 2×100G HDR100 |
| 케이블 종류 | 직결 구리 (DAC) |
| 길이 | 2m ±0.05m |
| 커넥터 | QSFP56에서 2×QSFP56 |
| 와이어 가이드 | 26 AWG |
| 전력 소비 | <0.1W |
| 작동 온도 | 0°C ~ 70°C |
| 준수 | 인피니밴드 HDR, SFF-8665, SFF-8636, RoHS |
첨단 기술
이 혁신적인수동 섬유 케이블이 솔루션은 4×50Gb/s PAM4 변조 기술을 구현하여 모든 연결 채널에서 예외적인 신호 무결성을 보장합니다.케이블 집합은 InfiniBand 무역 협회 (IBTA) HDR 표준을 준수하고 I2C 인터페이스를 통해 원활한 통합 및 관리를 위해 SFF-8665 및 SFF-8636 사양을 통합합니다..
운영 원칙
MCP7H50-H002R26는 수동 전기 교량으로 작동합니다.단 하나의 QSFP56 커넥터 (200G HDR를 지원) 에서 두 개의 별도의 QSFP56 커넥터 (100G HDR100을 지원하는 각) 로 고속 신호를 지능적으로 라우팅하는 것이 정교한수동 섬유 케이블alternative maintains signal integrity through precisely impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that minimize crosstalk and electromagnetic interference.
적용 시나리오
이 고성능의 상호 연결 솔루션은 다음과 같이 적합합니다.
- 하이퍼스케일 데이터 센터 척추 구조
- 고성능 컴퓨팅 (HPC) 클러스터
- 인공지능 및 기계 학습 인프라
- 스토리지 영역 네트워크 (SAN) 및 네트워크 연결 스토리지 (NAS)
- 초저지연을 요구하는 금융거래 시스템
경쟁적 장점
MCP7H50-H002R26는 활성 광 케이블과 이전 세대 구리 솔루션에 비해 명확한 이점을 제공합니다.
- 비용 효율성:동등한 활성 광학 솔루션보다 약 30-40% 더 낮은 비용
- 전력 절약:액티브 케이블의 1.5-2.5W에 비해 0.1W 미만 소비
- 신뢰성 향상:수동적 설계 는 실패 할 수 있는 활성 부품 을 제거 한다
- 감축된 대기 시간:전기 신호 전송은 광 변환보다 낮은 지연 시간을 제공합니다
- 환경적 이점:LSZH 자켓과 알로겐 없는 구조가 안전성을 향상시킵니다
서비스 및 지원
멜라녹스는 MCP7H50-H002R26에 대한 포괄적인 지원을 제공하며, 다음을 포함합니다.
- 1년 제한된 하드웨어 보증, 재료 및 제조의 결함을 포함합니다.
- 통합 과제에 대한 전문적 지원으로 전 세계 기술 지원
- 대용량 배포를 위한 맞춤형 구성 서비스
- 통상 주문 이행 기간은 양에 따라 2~4주
자주 묻는 질문
Q: 이 DAC 솔루션이 지원하는 최대 거리는 무엇입니까?
A: MCP7H50-H002R26는 3m까지의 단거리 애플리케이션에 최적화되어 있으며, 랙 스케일 및 인접 랙 연결에 이상적입니다.
Q: 이 케이블은 멜라녹스가 아닌 장비와 호환될 수 있나요?
A: 멜라녹스 시스템에 최적화되었지만,수동 섬유 케이블이 대안은 업계 표준을 따르고 일반적으로 InfiniBand HDR 및 호환 QSFP56 인터페이스를 지원하는 다른 업체 장비와 호환됩니다.
질문: 모델 번호에 표시된 "R26"는 무엇을 의미합니까?
A: "R26"는 고밀도 환경에서 쉽게 식별하기 위해 케이블의 와이어 가이드 (26 AWG) 및 무지개 트랙 타브 색상을 지정합니다.
설치 및 취급 지침
최적의 성능과 수명을 보장하기 위해:
- 최소 구부름 반지름은 단일 구부름에 34mm 및 반복 구부름에 68mm 유지
- 특히 커넥터 인터페이스 근처에서 날카로운 곡선을 피하십시오.
- 처리 및 설치 도중 적절한 ESD 예방 조치를 보장
- 호스트 시스템 펌웨어와 드라이버와의 호환성을 확인
- 지정된 온도 및 습도 범위 내에서만 작동합니다.
- 설치 전에 잔해 또는 손상을 위해 연결 장치를 정기적으로 검사
