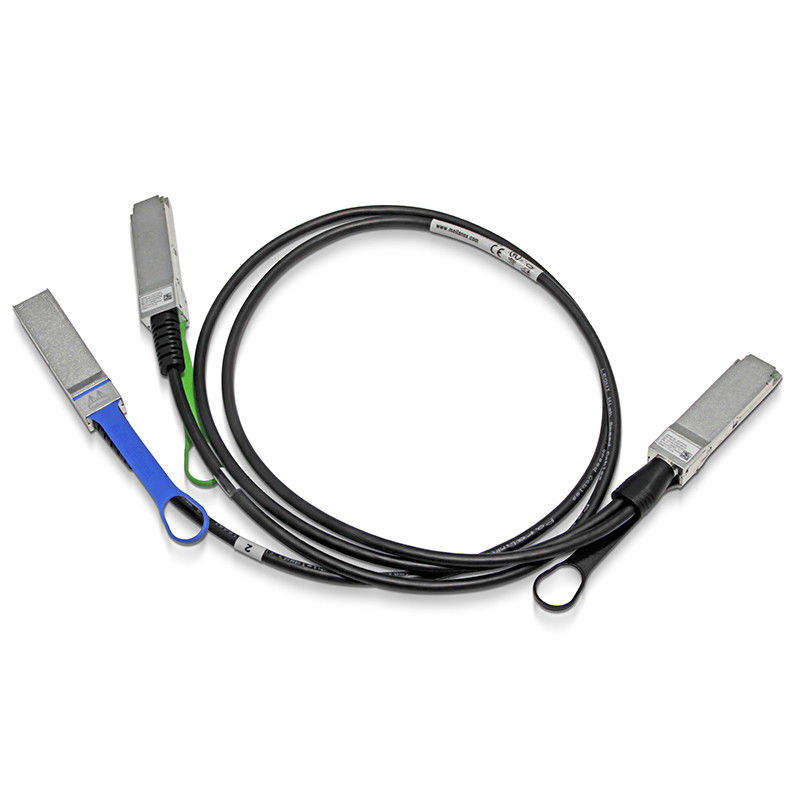

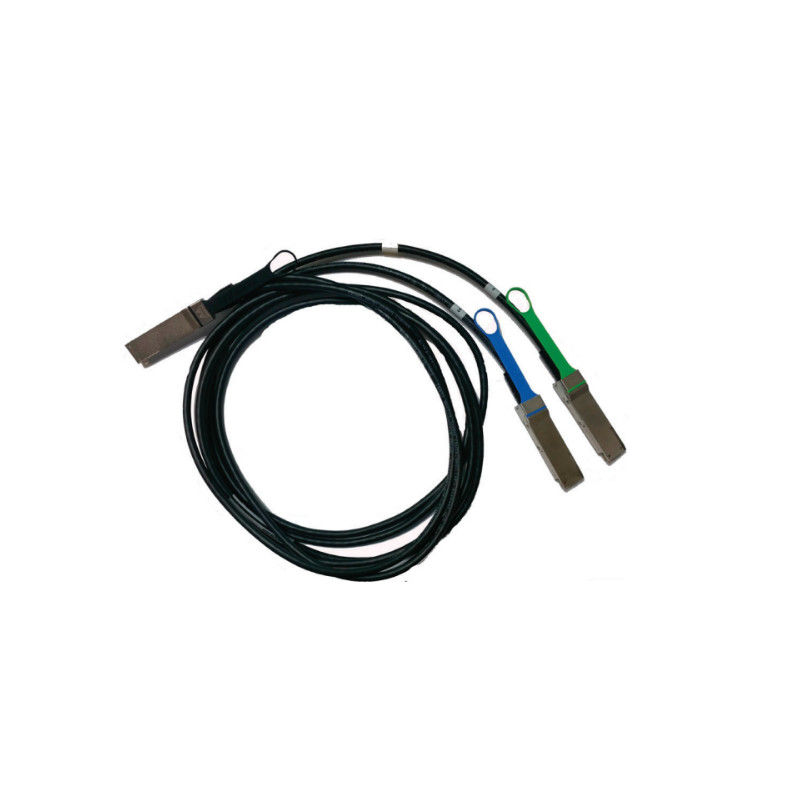

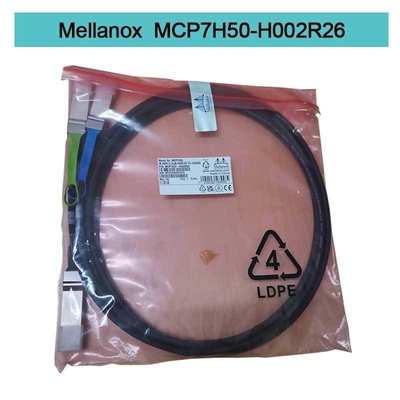

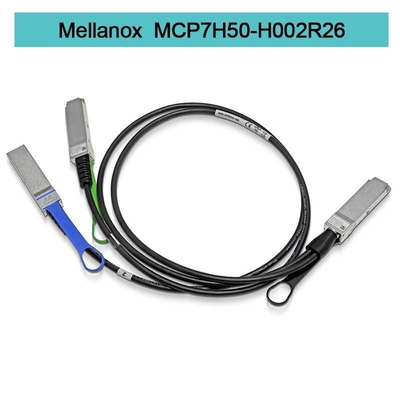

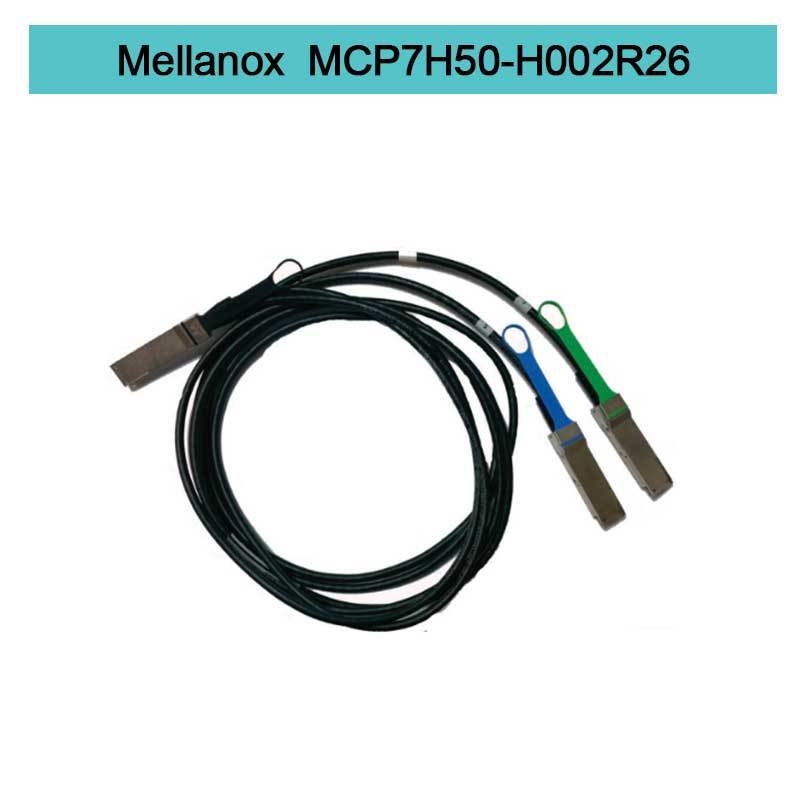

멜라녹스 MCP7H50-H002R26 HDR에서 2x HDR100 직결 연결 구리 스플리터 케이블

1제품 개요

멜라녹스 MCP7H50-H002R26는 200Gb/s 인피니밴드 HDR 시스템을 위해 설계된 고성능의 수동 구리 직결 케이블 (DAC) 이다.단 하나의 200Gb/s HDR 포트를 100Gb/s HDR100 포트로 분리합니다., 고밀도 데이터 센터 상호 연결에 대한 비용 효과적이고 에너지 효율적인 솔루션을 제공합니다.수동 섬유 케이블이 대안은 최소한의 지연시간으로 신뢰성 있고 빠른 데이터 전송을 보장합니다.

2주요 특징

• 200Gb/s HDR에서 2x100Gb/s HDR100 양방향 데이터 속도
• 포트당 4x50Gb/s PAM4 변조
• 낮은 전력 소비 (<0.1W)
• 핫 플러그, RoHS 준수, LSZH 재킷
• 납 및 할로겐이 없는 PCB 설계
• 26AWG 와이어 가이브로 2m 길이

3기술 및 표준

인피니밴드 HDR 표준, SFF-8665, SFF-8636을 I2C 관리에 적합합니다. 향상된 데이터 무결성 및 대역폭 효율을 위해 PAM4 모듈화를 지원합니다.

4작업 원칙

이 케이블은 한 개의 QSFP56 커넥터 (200G HDR) 에서 두 개의 QSFP56 커넥터 (100G HDR100) 로 전기 신호를 수동적으로 라우팅합니다.각 쌍의 구리 선도체 는 극소 한 신호 저하 와 함께 고속 데이터 전송, 임피던스 매칭 추적과 견고한 보호 기능을 활용합니다.

5어플리케이션

하이퍼스케일 데이터 센터, 고성능 컴퓨팅 (HPC), 인공 지능 클러스터 및 스토리지 영역 네트워크 (SAN) 에 이상적입니다.유연한 토폴로지 설계와 효율적인 대역폭 활용을 가능하게 합니다..

6- 사양

7장점

• 활성 광 케이블에 비해 낮은 지연 시간 및 전력 소비
• 임피던스 제어 설계로 우수한 신호 무결성
• 안전을 위해 LSZH 재킷과 견고한 기계적 구조
• 이전 인피니밴드 세대와 후향 호환성

8서비스 및 지원

1 년 제한 보증. 글로벌 기술 지원 및 통합 서비스 제공. 납품 시간 일반적으로 2 ~ 4 주.

9자주 묻는 질문

Q: 이 케이블은 멜라녹스 스위치와 호환되는가요?
A: 예, Mellanox InfiniBand HDR 시스템과 완전히 호환됩니다.

질문: 가장 큰 구부러지기 반지름은 얼마일까요?
A: 단일 굽기에 34mm, 반복 굽기에 68mm.

Q: 핫 플러그를 지원하나요?
A: 예, 케이블은 뜨겁게 꽂을 수 있습니다.

10주의 사항

• 손상을 방지하기 위해 정해진 반사선 이상으로 구부리는 것을 피하십시오.
• 호스팅 하드웨어와 펌웨어가 호환되는지 확인합니다.
• 정해진 온도와 습도 범위 내에서 작동합니다.
• 취급 중에 ESD 안전 절차를 따르십시오.
