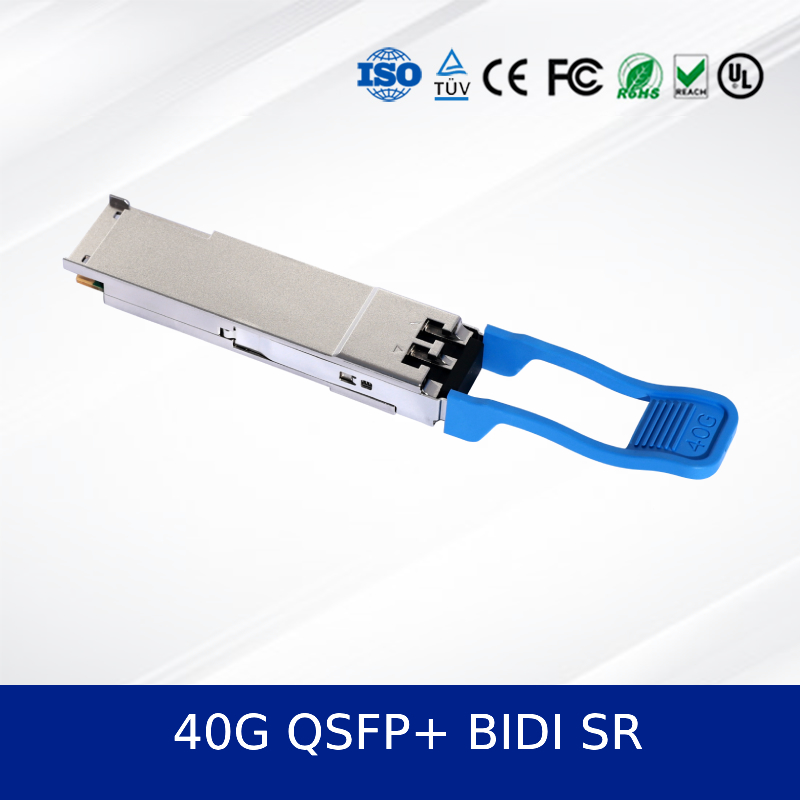

이더넷 고성능 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR 광 수신기 모듈 Qsfp+ Bidi 모듈
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | own |
| 인증: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| 모델 번호: | 40g QSFP+ BIDI SR |
| 문서: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Face to face/bulk price |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 3-7 일 동안의 물품; 사용자 정의 2-4 주 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 이름: | 광학 트랜시버 모듈 | 모델 번호: | CC-QJJ110L-SD |
|---|---|---|---|
| 성능: | 40g QSFP+ BIDI SR | 속도: | 40g |
| 사양: | 400*265*100mm | 핫 블러그 가능합니다: | 예 |
| 공급 전압: | 3.3 v | 작동 케이스 온도: | 상업용 0-70 ° C; 10G는 산업 –40–85 ° C 옵션을 제공합니다. |
| 관리 / 진단: | 고속 : I²C를 사용한 CMIS Rev 5.0+; 10g : i²c와 SFF-8472 DDM. | 응용 프로그램: | 데이터 중심 이더넷, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| 준수 / 환경: | CE/FCC/UL/TUV/ROHS | 상태: | 새로운 |
제품 설명
40Gb/s QSFP+ BIDI 850/908nm 광 트랜시버 모듈 — 고밀도, 저전력, 양방향
1. 40G QSFP+ BIDI SR 제품 개요
CC-QJJ110L-SD는 고속 데이터 센터 및 엔터프라이즈 네트워킹 애플리케이션을 위해 설계된 고성능 40Gb/s QSFP+ 양방향(BIDI) 광 트랜시버 모듈입니다. 단일 광섬유 가닥에서 이중 파장 기술(850nm/908nm)을 지원하여 광섬유 인프라를 효율적으로 사용할 수 있습니다. 이 광 모듈은 3.3V 전원에서 작동하며 향상된 내구성을 위해 견고한 금속 케이스에 들어 있습니다.
2. 40G QSFP+ BIDI SR 주요 특징
- 4x10G NRZ에서 2x20G NRZ 변환으로 40Gbps 데이터 속도 지원
- 핫 플러그 가능한 QSFP+ 폼 팩터
- OM3에서 최대 70m, OM4 멀티모드 광섬유에서 100m 도달
- 이중 파장 VCSEL 기반 양방향 광 인터페이스
- 마스크 가능한 인터럽트가 있는 디지털 진단 모니터링
- 낮은 전력 소비: 최대 3.5W
- 작동 케이스 온도: 0°C ~ 70°C
- RoHS II 준수
3. 40G QSFP+ BIDI SR 기술 및 표준
이 광 트랜시버 모듈은 QSFP+ MSA 표준을 준수하며 NRZ 변조를 사용합니다. 파장 분할 다중화(WDM)를 통해 단일 광섬유를 통한 양방향 통신을 지원합니다. 이 장치는 IEC 60825-1 및 FDA 규정에 따라 Class 1 레이저 안전 표준을 충족하도록 설계되었습니다.
4. 40G QSFP+ BIDI SR 작동 원리
이 모듈은 4x10.3125 Gbps 전기 입력 신호를 두 개의 서로 다른 파장(850nm 및 908nm)을 사용하여 2x20.625 Gbps 광 신호로 변환합니다. 이는 단일 LC 광섬유 인터페이스를 통해 송수신되어 전이중 40G 통신을 허용합니다. 통합 DSP는 신호 무결성 및 모니터링 기능을 보장합니다.
5. 40G QSFP+ BIDI SR 애플리케이션
- 데이터 센터 상호 연결 및 스파인-리프 아키텍처
- 고성능 컴퓨팅(HPC) 클러스터
- 엔터프라이즈 네트워크 집선
- 클라우드 인프라 및 스토리지 영역 네트워크(SAN)
6. 40G QSFP+ BIDI SR 사양
| 매개변수 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|
| 공급 전압 | 3.135 | 3.3 | 3.465 | V |
| 전력 소비 | - | - | 3.5 | W |
| Tx 출력 전력 | -6.2 | - | 4 | dBm |
| 수신기 감도 | - | - | -7.1 | dBm |
| 작동 온도 | 0 | 25 | 70 | °C |
7. 장점
- 양방향 설계는 광섬유 수와 인프라 비용을 줄입니다.
- 낮은 전력 소비는 에너지 효율성을 향상시킵니다.
- 견고한 금속 하우징은 열 성능과 신뢰성을 향상시킵니다.
- 디지털 모니터링은 실시간 진단 및 유지 관리를 허용합니다.
- 주요 OEM 스위치 및 라우터와 호환됩니다.
8. 서비스 및 지원
모든 광 트랜시버 모듈에 대해 3년 보증을 제공합니다. 기술 지원은 연중무휴 24시간 이용 가능합니다. 맞춤형 라벨링 및 호환성 테스트 서비스가 제공됩니다. 대량 가격 및 OEM 옵션을 사용할 수 있습니다.
9. 자주 묻는 질문
Q: 이 광 모듈이 지원하는 최대 거리는 얼마입니까?
A: OM3에서 최대 70m, OM4 광섬유에서 100m를 지원합니다.
Q: 이 모듈은 Cisco/Juniper/ 스위치와 호환됩니까?
A: 예, 주요 브랜드와 호환되도록 설계되었습니다. 모델별 호환성을 확인하십시오.
Q: 디지털 진단 모니터링(DDM)을 지원합니까?
A: 예, 실시간 모니터링을 위한 전체 DDM 지원을 제공합니다.
10. 주의 사항
- 취급 중 정전기 방전(ESD)을 피하십시오.
- 레이저 빔을 눈이나 피부에 노출시키지 마십시오.
- 지정된 온도 및 전압 범위 내에서 작동하십시오.
- 호환되는 광섬유 케이블 및 커넥터만 사용하십시오.
11. 회사 소개
10년 이상의 업계 경험을 바탕으로 강력한 기술 팀의 지원을 받는 대규모 제조 시설을 운영하고 있습니다. 광 트랜시버 모듈, 스위치, 네트워크 어댑터, 무선 액세스 포인트 및 케이블을 포함한 광범위한 네트워킹 제품으로 글로벌 고객에게 서비스를 제공합니다. 당사의 파트너십에는 Mellanox, Ruckus, Aruba 및 Extreme과 같은 주요 브랜드가 포함됩니다. 신속한 배송을 보장하기 위해 광범위한 재고를 유지하고 품질 저하 없이 경쟁력 있는 가격을 제공합니다. 당사의 전담 판매 및 기술 지원 팀은 제품 선택 및 통합을 지원하기 위해 연중무휴 24시간 대기하고 있습니다.
