QSFP-DD 400G DR4 고성능 네트워크용 단일 모드, 멀티 모드 광 수신기 모듈
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | own |
| 인증: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| 모델 번호: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| 문서: | QSFP-DD 400G DR4.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Face to face/bulk price |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 3-7 일 동안의 물품; 사용자 정의 2-4 주 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
제품 설명
400G DR4 QSFP-DD 광 트랜시버 모듈 — 500m 도달 거리, 저전력, CMIS 4.0
1. QSFP-DD 400G DR4 제품 개요
CC-QSFD04DR4-12D는 고성능 광 트랜시버 모듈로, 400G 이더넷 애플리케이션을 위해 설계되었습니다. 최대 500미터의 단일 모드 광섬유를 통해 400G DR4 집선 및 4x100G 브레이크아웃 모드를 모두 지원합니다. QSFP-DD MSA 및 IEEE 표준을 준수하는 이 광 모듈은 데이터 센터 및 엔터프라이즈 네트워크를 위해 저전력 소비, 고급 관리 인터페이스 및 안정적인 성능을 제공합니다.
2. QSFP-DD 400G DR4 주요 기능
- 400GBASE-DR4 및 100GBASE-DR 브레이크아웃 모드 지원
- 8° 각도 엔드 페이스가 있는 MPO-12 커넥터
- 전력 소비 < 8W (목표)
- 작동 케이스 온도: 0°C ~ 70°C
- CMIS 4.0 관리 인터페이스
- 핫 플러그 가능한 QSFP-DD 폼 팩터
3. QSFP-DD 400G DR4 기술 및 표준
이 모듈은 IEEE 802.3-2022, QSFP-DD MSA 및 CMIS 4.0을 준수합니다. PAM4 변조를 사용하고 냉각된 EA-DFB 레이저와 PIN 포토다이오드를 통합하여 뛰어난 신호 무결성을 제공합니다. 이 광 트랜시버 모듈은 400GAUI-8 및 100GAUI-2 전기 인터페이스를 모두 지원합니다.
4. 작동 원리
트랜시버는 내부 DSP 기어박스를 사용하여 8개의 26.5625 GBd PAM4 전기 레인을 4개의 53.125 GBd 광 채널로 변환합니다. 브레이크아웃 모드에서는 4개의 독립적인 100G 채널을 지원합니다. 이 광 모듈은 통합 FEC 지원을 통해 낮은 BER을 보장합니다.
5. QSFP-DD 400G DR4 애플리케이션
- 데이터 센터 상호 연결
- 스위치 및 라우터 상호 연결
- 고성능 컴퓨팅 네트워크
- 클라우드 인프라
6. QSFP-DD 400G DR4 사양
| 매개변수 | 값 |
|---|---|
| 데이터 속도 | 400G (4x100G 브레이크아웃) |
| 파장 | 1304.5–1317.5 nm |
| 최대 거리 | SMF를 통해 500m |
| 커넥터 | MPO-12 |
| 전력 소비 | < 8W |
| 폼 팩터 | QSFP-DD |
7. 장점
- 저전력 설계로 운영 비용 절감
- QSFP28 및 QSFP+ 포트와 하위 호환
- 냉각된 EA-DFB 레이저를 통한 높은 신뢰성
- CMIS 4.0을 통한 강력한 관리
8. 서비스 및 지원
3년 보증, 글로벌 배송 및 연중무휴 기술 지원을 제공합니다. 맞춤형 구성 및 대량 주문 할인이 가능합니다.
9. FAQ
Q: 이 모듈은 QSFP28 포트와 호환됩니까?
A: 예, QSFP-DD 폼 팩터는 QSFP28 및 QSFP+와 기계적 및 전기적으로 호환됩니다.
Q: 채널당 최대 데이터 속도는 얼마입니까?
A: 각 채널은 광 모드에서 106.25 Gb/s, 전기적으로 53.125 Gb/s를 지원합니다.
Q: FEC를 지원합니까?
A: 예, 오류 수정을 위해 RS(544,514) 기반의 호스트 측 FEC가 필요합니다.
10. 주의 사항
- 최소 굽힘 반경 이상으로 광섬유를 구부리지 마십시오.
- 설치 중 적절한 ESD 취급을 보장하십시오.
- 지정된 온도 및 전압 범위 내에서 작동하십시오.
- 호환 가능한 호스트 장비 및 펌웨어를 사용하십시오.

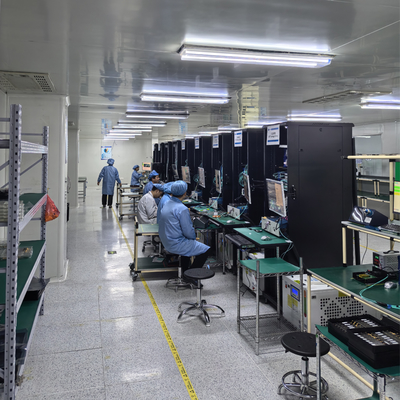

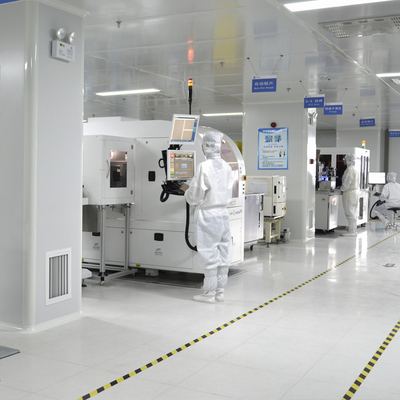

11. 회사 소개
