이더넷 고성능 200G QSFP56 SR4 DSP 광 트랜시버 모듈 신품
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | own |
| 인증: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| 모델 번호: | 200g QSFP56 SR4 DSP |
| 문서: | 200G QSFP56 SR4 DSP.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Face to face/bulk price |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 3-7 일 동안의 물품; 사용자 정의 2-4 주 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 이름: | 광학 트랜시버 모듈 | 모델 번호.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| 성능: | 200g QSFP56 SR4 DSP | 속도: | 200g |
| 사양: | 400*265*100mm | 뜨겁습니다: | 예 |
| 공급 전압: | 3.3 v | 작동 케이스 온도: | 상업용 0-70 ° C; 10G는 산업 –40–85 ° C 옵션을 제공합니다. |
| 관리 / 진단: | 고속 : I²C를 사용한 CMIS Rev 5.0+; 10g : i²c와 SFF-8472 DDM. | 응용 프로그램: | 데이터 중심 이더넷, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| 준수 / 환경: | CE/FCC/UL/TUV/ROHS | 상태: | 새로운 |
제품 설명

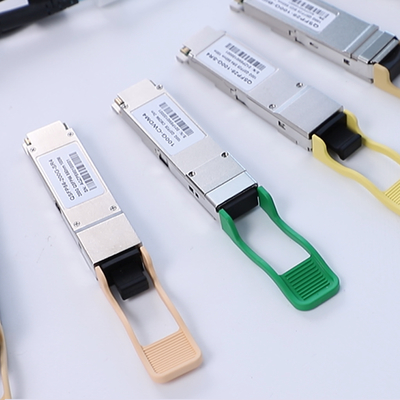

200G QSFP56 SR4 광학 송수신 모듈
1제품 개요
의200G QSFP56 SR4광학 송수신 모듈 (모델: CC-QSFP02SR4-12C) 은 고대역폭 데이터 센터 및 고성능 컴퓨팅 애플리케이션을 위해 설계된 고성능, 핫 플러그 가능한 광섬유 솔루션이다.그것은 4개의 독립된 채널을 지원합니다..56 GBaud 각 레인, 100m까지 거리에 OM4 멀티모드 섬유를 통해 200G의 집계 데이터 속도를 제공합니다. SFF-8679 및 CMIS 5을 포함한 산업 표준을 준수합니다.0, 이 광적 송신기 모듈은 신뢰할 수있는 상호 운용성과 우수한 신호 무결성을 보장합니다.
2. 200G QSFP56 SR4 주요 특징
- 4채널 병렬 광 인터페이스와 통합된 CDR
- 핫 플러그 가능한 QSFP56 형태 인자
- OM4 MMF에서 최대 100m, OM3 MMF에서 최대 70m
- 850nm VCSEL 및 PD 배열 기술
- 일반적인 공급 전류 1180 mA의 낮은 전력 소비
- PAM4 변조를 지원합니다.
- MPO-12 APC 커넥터 인터페이스
- CMIS 5.0 및 QSFP-DD 하드웨어 Rev5에 적합합니다.1
3핵심 기술 및 표준
이 광적 송수신 모듈은 첨단 850nm VCSEL 및 광다이오드 배열 기술, PAM4 변조 및 통합 시계 및 데이터 복구 (CDR) 회로를 활용합니다. SFF-8679, CMIS 5에 부합합니다.0, QSFP-DD MSA 및 IEC 레이저 안전 표준, 까다로운 환경에서 견고하고 준수한 성능을 보장합니다.
4작업 원칙
의200G QSFP56 SR4모듈은 VCSEL 배열을 통해 전기 신호를 광적 신호로 변환합니다. 네 개의 전선 중 각각은 PAM4 모듈화를 사용하여 26.56 GBaud에서 작동합니다. 수신자 쪽에서,PIN 광다이오드 배열과 트랜스임피던스 증폭기 (TIA) 는 입력된 광적 신호를 다시 전기 출력으로 변환합니다.통합 MCU는 I2C 통신, 초기화 및 저전력 모드 운영을 포함한 디지털 제어 기능을 관리합니다.
5어플리케이션
- 데이터 센터 상호 연결 및 척추 구조
- 고성능 컴퓨팅 (HPC) 클러스터
- 클라우드 인프라와 기업 네트워크
- 인공지능 및 기계 학습 교육 네트워크
6. 200G QSFP56 SR4 사양
| 매개 변수 | 분 | 유형 | 맥스 | 단위 |
|---|---|---|---|---|
| 각 노선별 데이터 비율 | - | 26.56 | - | GBaud |
| 작동 온도 | 0 | 25 | 70 | °C |
| 공급 전압 | 3.135 | 3.3 | 3.465 | V |
| Tx 출력력 | - 6개5 | - | 4 | dBm |
| 수신기 감수성 | - 8개4 | - | 4 | dBm |
7장점
- 이전 세대와 비교하여 더 높은 밀도와 낮은 전력
- 신호 무결성을 향상시키기 위한 우수한 TDECQ 성능
- 주요 스위치 및 라우터 플랫폼과 호환성을 위해 설계
- 견고 한 건축 과 엄격 한 테스트 는 장기적 신뢰성 을 보장 한다
8서비스 및 지원
우리는 포괄적인 보증, 신속한 배송, 24/7 기술 지원을 제공합니다. 우리의 팀은 원활한 배포를 보장하기 위해 통합 지원 및 호환성 검증을 제공합니다.대용량 주문 할인 및 사용자 정의 라벨 옵션이 제공됩니다..
9자주 묻는 질문
Q: 이 광학 송수신 모듈이 지원하는 최대 거리는 무엇입니까?
A: OM4에서 최대 100m, OM3 멀티모드 섬유에서 최대 70m까지 지원합니다.
Q: 이 모듈은 QSFP28 포트와 호환되는가?
A: 전기적으로 호환되는 동안 200G 속도와 MPO-12 연결을 위한 호스트 시스템 지원을 확인하세요.
Q: 디지털 진단 모니터링 (DDM) 을 지원합니까?
A: 예, I2C 인터페이스와 CMIS 5.0 준수를 통해.
10주의 사항
- 정적 전기에 노출되는 것을 피하고 ESD 안전 처리 절차를 사용하십시오.
- 트랜시버 손상을 방지하기 위해 작동 중 연결을 끊지 마십시오.
- 광 연결 고리가 손상되는 것을 방지하기 위해 MPO 커넥터가 깨끗하도록 보장합니다.
- 레이저 안전 표준 1급을 준수합니다. 광학 기기로 직접 볼 수 없습니다.
11회사 소개

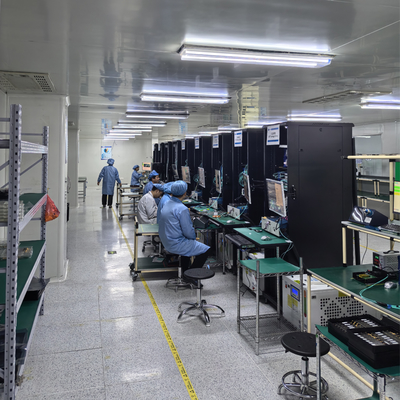

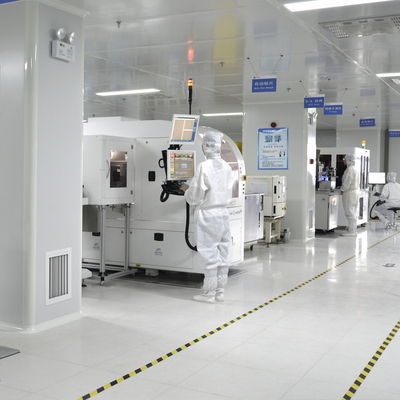

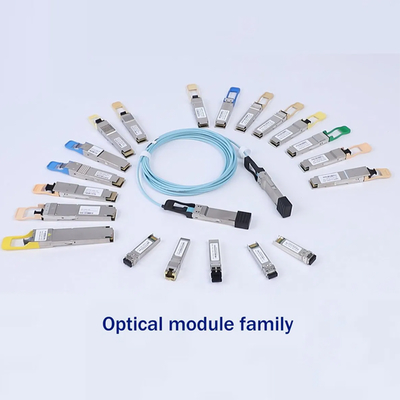

10년 이상의 업계 경험을 바탕으로, 우리는 강력한 기술 팀에 의해 지원되는 대규모 제조 시설을 운영합니다.우리는 다양한 독창적인 새로운 네트워크 제품으로 글로벌 고객층을 서비스합니다.스위치, 네트워크 어댑터, 무선 액세스 포인트, 케이블 등경쟁력 있는 가격과 신뢰할 수 있는 서비스로 대량으로 제품을 공급할 수 있도록우리는 Mellanox, Ruckus, Aruba, 그리고 Extreme와 같은 대표적인 브랜드의 허가된 배급자입니다.
