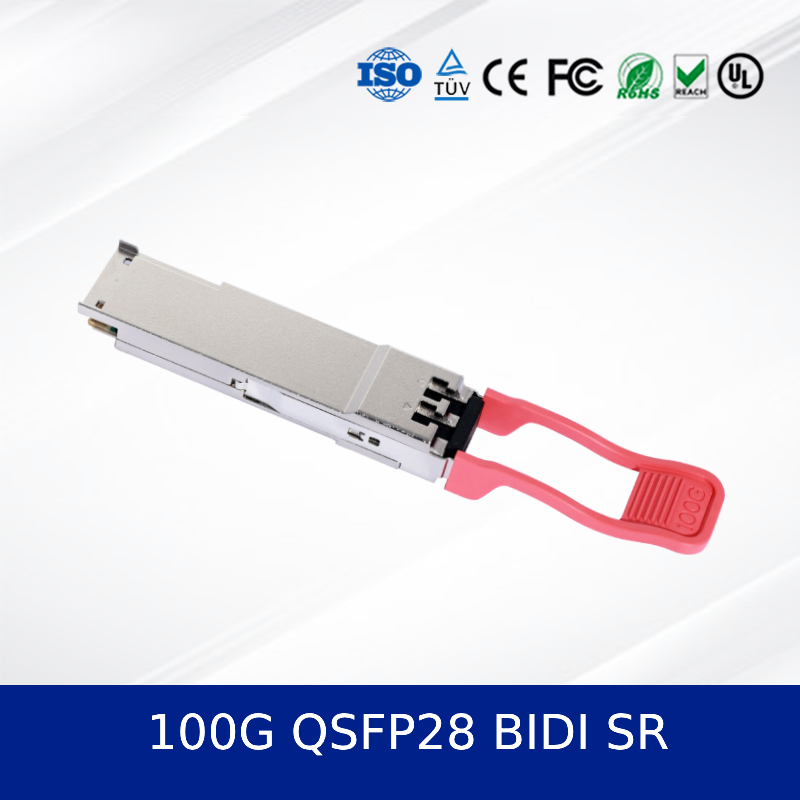

100G QSFP28 BIDI SR 광 트랜시버 모듈 고밀도 저전력 듀얼 파장 디자인
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | own |
| 인증: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| 모델 번호: | 100g QSFP28 BIDI SR |
| 문서: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Face to face/bulk price |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 3-7 일 동안의 물품; 사용자 정의 2-4 주 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
제품 설명
100G QSFP28 BIDI SR 광 트랜시버 모듈 — 고밀도, 저전력, 듀얼 파장 디자인
1. 100G QSFP28 BIDI SR 제품 개요
100G QSFP28 BIDI SR은 차세대 데이터 센터 및 고속 네트워킹 애플리케이션을 위해 설계된 고성능 100G QSFP28 양방향(BIDI) SR 광 트랜시버 모듈입니다. 이 광 모듈은 단일 광섬유 가닥을 통해 양방향 통신을 가능하게 하기 위해 듀얼 파장 VCSEL 기술(850nm/908nm)을 사용하여 멀티모드 광섬유를 통해 100G 및 40G 이더넷 속도를 모두 지원합니다. QSFP28 MSA 및 SFF-8636 표준을 준수하며, 핫 플러그 기능, 디지털 진단 및 낮은 전력 소비를 제공합니다.
2. 100G QSFP28 BIDI SR 주요 기능
- 양방향 전송을 위한 듀얼 파장 VCSEL 기술(850nm / 908nm)
- PAM4 및 NRZ 변조를 사용하여 100G 및 40G 이더넷 지원
- 핫 플러그 가능한 QSFP28 폼 팩터
- I2C 인터페이스를 통한 디지털 진단 모니터링
- 낮은 전력 소비: ≤ 4W
- 작동 케이스 온도: 0°C ~ 70°C
- RoHS 준수 및 견고한 금속 하우징
3. 100G QSFP28 BIDI SR 기술 및 표준
이 광 트랜시버 모듈은 QSFP28 MSA, SFF-8636 및 IEEE 802.3 표준을 준수합니다. 100G 작동을 위해 PAM4 변조를 사용하고 KP4 FEC를 지원합니다. 듀얼 파장 설계를 통해 단일 OM3/OM4 광섬유를 통해 전이중 통신이 가능하여 광섬유 인프라 비용을 절감합니다.
4. 작동 원리
이 모듈은 4x25G 전기 입력을 두 개의 파장(850nm 및 908nm)을 사용하여 2x50G 광 신호로 변환합니다. 각 파장은 동일한 광섬유를 통해 동시에 전송 및 수신되어 양방향 데이터 흐름을 가능하게 합니다. 통합 DSP 및 CDR은 신호 무결성 및 낮은 BER을 보장합니다.
5. 애플리케이션
- 데이터 센터 상호 연결
- 고성능 컴퓨팅(HPC)
- 클라우드 인프라
- 엔터프라이즈 네트워킹
- 통신 허브
6. 사양
| 매개변수 | 값 |
|---|---|
| 데이터 속도 | 100G / 40G |
| 파장 | 850nm / 908nm |
| 최대 거리 | 70m (OM3), 100m (OM4) |
| 전력 소비 | ≤ 4W |
| DDM 지원 | 예 |
| 폼 팩터 | QSFP28 |
7. 장점
- 기존 SR 모듈에 비해 광섬유 수를 50% 줄입니다.
- 경쟁 모델보다 낮은 대기 시간 및 전력 소비
- 향상된 열 성능을 위한 견고한 금속 하우징
- 40G 네트워크와 하위 호환
8. 서비스 및 지원
5년 보증, 글로벌 배송 및 연중무휴 기술 지원을 제공합니다. 맞춤형 구성 및 대량 가격 책정이 가능합니다. 모든 광 트랜시버 모듈은 주요 OEM 스위치와의 호환성을 테스트했습니다.
9. 자주 묻는 질문
Q: 이 모듈은 Cisco/Juniper/Arista 스위치와 호환됩니까?
A: 예, QSFP28 MSA 표준을 지원하는 대부분의 주요 브랜드와 호환됩니다.
Q: SR과 BIDI SR의 차이점은 무엇입니까?
A: BIDI SR은 하나의 광섬유에서 두 개의 파장을 사용하고, 표준 SR은 Tx/Rx에 별도의 광섬유를 사용합니다.
Q: 40G 모드에서 사용할 수 있습니까?
A: 예, 이 모듈은 I2C 구성을 통해 40G 모드를 지원합니다.
10. 주의 사항
- 최소 굽힘 반경 이상으로 광섬유를 구부리지 마십시오.
- 손상을 방지하기 위해 깨끗한 광섬유 단면을 확보하십시오.
- 최대 작동 온도를 초과하지 마십시오.
- 호환되는 MSA 준수 호스트에서만 사용하십시오.
11. 회사 소개

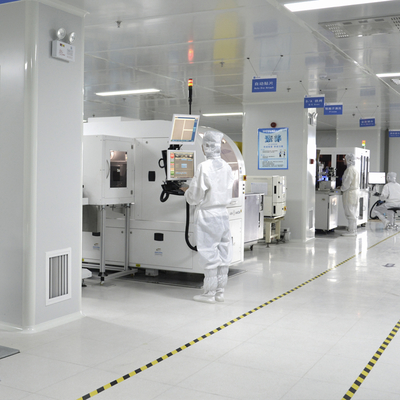

10년 이상의 업계 경험을 바탕으로 강력한 기술 팀의 지원을 받는 대규모 제조 시설을 운영하고 있습니다. Mellanox, Ruckus, Aruba 및 Extreme을 포함한 주요 브랜드와 파트너 관계를 맺고 있습니다. 당사의 제품 포트폴리오에는 네트워크 스위치, 어댑터, 무선 액세스 포인트, 컨트롤러 및 케이블이 포함됩니다. 신속한 배송 및 대량 공급 능력을 보장하기 위해 1,000만 달러 이상의 재고를 유지하고 있습니다. 당사의 전담 영업 및 엔지니어링 팀은 연중무휴 고객 서비스 및 기술 지원을 제공하여 글로벌 시장에서 신뢰할 수 있는 명성을 얻고 있습니다.
