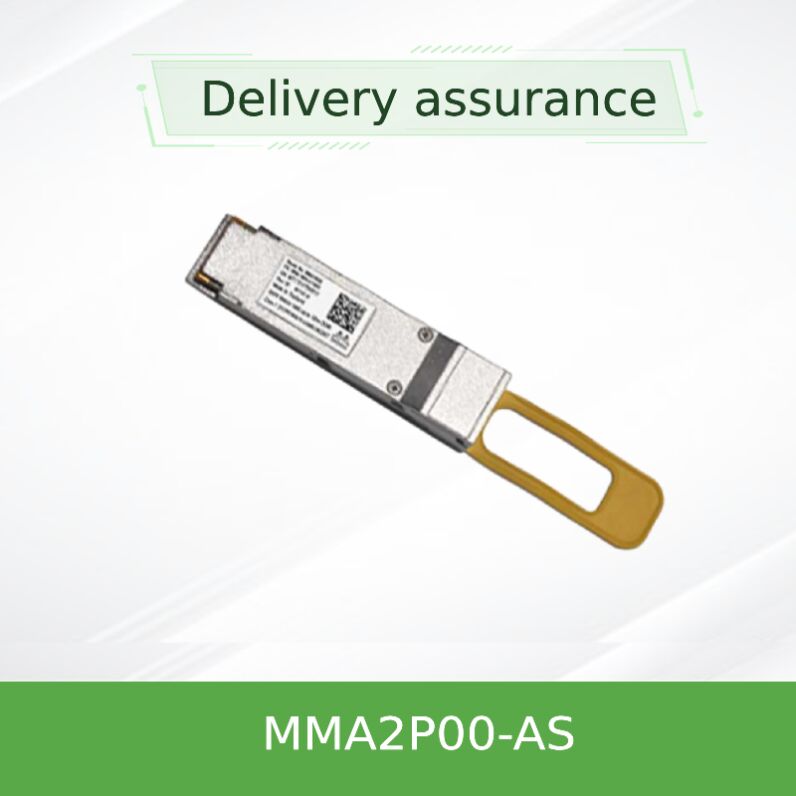

Mellanox MMA2P00-AS 25GbE SR SFP28 멀티모드 광 트랜시버
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MMA2P00-AS |
| 문서: | MMA2P00-AS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 이더넷 | 최대 속도: | 25GBE |
| 커넥터 유형: | SFP28 | 트랜시버 도달: | 최대 100m |
| 강조하다: | Mellanox 25GbE SR 광 트랜시버,SFP28 멀티모드 트랜시버,Mellanox MMA2P00-AS 트랜시버 |
||
제품 설명
Mellanox MMA2P00-AS는 25기가비트 이더넷 네트워크용으로 설계된 고성능 플러그형 SFP28 광 트랜시버입니다. 이 중요한 광학 상호 연결 구성 요소는 호스트 스위치의 전기 인터페이스를 연결하거나네트워크 카드다중 모드 광섬유(MMF) 인프라에 연결됩니다. 단거리부터 중거리까지 안정적인 고속 연결이 필요한 데이터 센터 및 엔터프라이즈 애플리케이션용으로 설계된 이 트랜시버는 뛰어난 신호 무결성과 전력 효율성을 제공합니다.
850nm 파장에서 작동하는 이 제품은 최신 25G 서버 액세스 및 스위칭 레이어의 기본 구성 요소 역할을 하며, Mellanox의 광범위한 생태계 및 표준 기반 장비와 원활하게 작동하도록 설계되었습니다.네트워크 카드업그레이드 또는 배포 전략.
- 고속 연결:25GbE 애플리케이션에 대해 채널당 최대 25.78125GBd의 데이터 속도 지원
- 유연한 시간 조정:전송 및 수신 경로 모두에 대해 사용자가 선택할 수 있는 CDR(클록 및 데이터 복구) 타이밍 조정 기능을 갖추고 있어 25Gb/s 작동에 맞게 신호 품질을 최적화합니다.
- 고급 신호 조절:뛰어난 링크 성능을 위해 송신기에 프로그래밍 가능한 입력 이퀄라이저와 수신기에 프로그래밍 가능한 출력 진폭/프리엠퍼시스가 포함되어 있습니다.
- 저전력 작동:일반적인 전력 손실은 리타이밍이 활성화된 경우 0.7W에 불과하며 SFP28 전력 레벨 1 사양을 준수합니다.
- 확장된 도달 범위:최대 25Gb/s 속도로 OM4에서 최대 100미터, OM3 다중 모드 광섬유에서 70미터의 링크를 지원합니다.
- 종합적인 관리:실시간 온도, 전압 및 광 전력 모니터링을 위한 표준 I²C 인터페이스를 통해 디지털 진단 모니터링(DDM)을 제공하는 SFF-8472와 완벽하게 호환됩니다.
이 트랜시버는 Mellanox의 독점 집적 회로 기술을 활용하여 낮은 전력 소비로 높은 성능을 달성합니다. SFP28 폼 팩터 및 커넥터에 대한 SFF-8402 사양을 완벽하게 준수합니다.
네트워킹 측면에서는 25GBASE-SR에 대한 IEEE 802.3bm 표준을 충족하고 10GBASE-SR과도 역호환되어 원활한 마이그레이션 경로를 제공합니다. 그만큼mq9700이와 같은 광학 장치를 포함한 시리즈 구성 요소는 엄격한 산업 프로토콜을 준수하여 혼합 공급업체 환경에서 상호 운용성을 보장하고 모든 환경에서 신뢰할 수 있는 선택으로 알려져 있습니다.네트워크 카드상호 연결 솔루션.
MMA2P00-AS는 양방향 전기광학 변환기로 작동합니다. 호스트(전기) 측에서는 호스트(전기)로부터 고속 전기 신호를 수신합니다.NIC 카드또는 SerDes를 전환하십시오. 내부적으로 이러한 신호는 850nm VCSEL(Vertical-Cavity Surface-Emitting Laser) 송신기를 구동하는 데 사용되기 전에 타이밍을 다시 조정하고 조절할 수 있습니다(타이밍 재설정이 활성화된 경우).
레이저는 전기 신호를 광학 신호로 변환하고, 이 신호는 LC 커넥터를 통해 다중 모드 광섬유로 방출됩니다. 반대 방향의 광 수신기(포토다이오드)는 쌍을 이루는 광섬유에서 들어오는 광 펄스를 다시 전기 신호로 변환한 다음 균등화하여 호스트로 전송합니다. 이 전체 프로세스는 온보드 컨트롤러와 I²C 인터페이스를 통해 관리되고 모니터링됩니다.
이 트랜시버는 데이터 센터, 기업 네트워크 코어 및 고성능 컴퓨팅 클러스터 내에서 비용 효율적인 고대역폭 링크를 생성하는 데 이상적입니다. 일반적인 배포 시나리오는 다음과 같습니다.
- 동일하거나 인접한 랙 내의 25G 지원 서버에 ToR(랙 상단) 스위치 연결
- 기존 OM3/OM4 파이버 플랜트를 통해 25GbE 스파인-리프 네트워크 아키텍처를 위한 ISL(스위치 간 링크) 제공
- 대역폭 밀도 증가를 위해 동일한 다중 모드 광섬유 인프라를 사용하여 10G 링크를 25G로 업그레이드
- 고성능 Mellanox를 위한 광학 인터페이스 역할네트워크 카드스토리지 및 서버 노드에 설치
| 기인하다 | 값 |
|---|---|
| 모델 번호 | MMA2P00-AS |
| 폼 팩터 | SFP28 |
| 인터페이스 | 듀얼 LC 듀플렉스 |
| 파장 | 850nm |
| 최대 데이터 속도 | 25.78125GBd |
| 최대 거리(OM4/25G) | 100m |
| 전력 소비량(CDR 포함 일반) | 0.7W |
| 작동 케이스 온도 | 0°C ~ +70°C |
| 규정 준수 | IEEE 802.3bm 25GBASE-SR, SFF-8402, SFF-8472 |
| 부품 번호 | 설명 | 주요 차별화 요소 |
|---|---|---|
| MMA2P00-AS | 25GbE SR SFP28, 850nm, OM4에서 최대 100m | 표준 온도 범위(0°C ~ 70°C) |
| MMA2P00-ASHT | 25GbE SR SFP28, 850nm, OM4에서 최대 100m | 확장된 온도 범위(0°C ~ 85°C) |
- 탁월한 신호 무결성:선택 가능한 리타이밍 및 프로그래밍 가능한 이퀄라이제이션 기능은 전기 및 광학 신호를 적극적으로 정리하여 10⁻¹⁵보다 나은 비트 오류율(BER)을 보장합니다. 이는 안정적인 환경에 매우 중요합니다.NIC 카드그리고 스위치 조작
- 투자 보호 및 유연성:10GBASE-SR과의 하위 호환성 및 더 낮은 속도에 대해 CDR을 비활성화하는 기능을 통해 기존 10G 파이버 인프라 및 미래 보장형 네트워크 업그레이드에 원활하게 통합할 수 있습니다. 이는 확장 시 현명한 선택입니다.네트워크 카드능력
- 최적화된 전력 효율성:일반적으로 0.7W만 소비하는 이 트랜시버는 고전력 대안에 비해 전체 시스템 전력 및 열 부하를 줄여 운영 비용을 낮추는 데 도움이 됩니다.
- 엄격하게 검증된 신뢰성:모든 구성품과 마찬가지로mq9700까다로운 데이터 센터 환경에서 즉시 사용 가능한 성능과 장기적인 내구성을 보장하기 위해 광범위한 생산 테스트를 거칩니다.
- 지능형 네트워크 관리:전체 DDM 지원은 네트워크 운영자에게 실시간 상태 모니터링을 제공하여 사전 유지 관리 및 단순화된 문제 해결을 가능하게 합니다.
Mellanox LinkX 광 트랜시버는 다음으로 보호됩니다.1년 제한 하드웨어 보증, 자재 및 제작상의 결함에 대한 수리 또는 교체를 보장합니다. 당사의 글로벌 유통 네트워크는 안정적인 가용성을 보장합니다. 네트워크 인프라에 원활하게 통합할 수 있도록 포괄적인 기술 문서와 전문가 지원에 대한 액세스가 제공됩니다.
에이:주요 차이점은 작동 온도 범위입니다. 표준 AS 모델의 정격 케이스 온도는 0°C ~ 70°C입니다. ASHT(고온) 변형은 0°C~85°C의 확장된 범위를 지원하므로 냉각 제어 수준이 낮거나 주변 온도가 높은 환경에 적합합니다.
에이:예. 트랜시버는 10GBASE-SR 작업을 지원합니다. 10Gb/s에서 사용하는 경우 CDR(클럭 데이터 복구) 기능은 일반적으로 꺼지며 OM3 다중 모드 광섬유에서 최대 100미터 거리를 달성할 수 있습니다.
에이:MMA2P00-AS는 산업 표준(SFF-8402, IEEE 802.3bm)에 따라 제작되었습니다. Mellanox 장비에서 최적의 성능을 발휘하도록 설계되었지만 모든 표준 SFP28 포트와 호환되어야 합니다. 그러나 항상 특정 스위치를 확인하거나NIC 카드구매하기 전에 공급업체의 호환성 목록을 확인하세요.
에이:이중 LC-LC 다중 모드 광섬유 케이블이 필요합니다. 25Gb/s의 최대 거리를 위해서는 OM4 파이버가 권장됩니다(최대 100m). OM3 파이버는 25Gb/s에서 최대 70m를 지원합니다. 10G 연결에도 동일한 케이블이 사용됩니다.
- 레이저 안전:1등급 레이저 제품입니다. 정상적인 작동 조건에서는 안전하지만 끝을 보면서 광학 보어를 응시하거나 광섬유에 연결하지 마십시오.
- 정전기 방전(ESD):트랜시버를 설치하거나 제거할 때는 항상 ESD 손목 스트랩을 사용하거나 트랜시버의 측면을 잡으십시오.네트워크 카드또는 민감한 부품의 손상을 방지하기 위한 스위치
- 깨끗한 광학 인터페이스:신호 저하 및 물리적 손상을 방지하려면 결합하기 전에 트랜시버의 LC 커넥터와 파이버 패치 케이블이 깨끗하고 먼지가 없는지 확인하십시오.
- 열 관리:스위치나 호스트의 트랜시버 케이지 주변의 공기 흐름을 차단하지 마십시오. 안정적인 성능을 위해 작동 환경이 지정된 온도 범위 내에서 유지되는지 확인하세요.
- 핫 플러그형 설치:트랜시버가 핫 플러그를 지원하는 동안 데이터 손상이나 하드웨어 문제를 방지하려면 항상 SFP28 모듈을 삽입하거나 제거하기 위한 특정 호스트 장치의 지침을 따르십시오.
이제 NVIDIA의 중추적인 부분이 된 Mellanox Technologies는 서버, 스토리지, 하이퍼 컨버지드 인프라를 위한 고성능 상호 연결 솔루션의 선구자였습니다. 회사의 이더넷 및 InfiniBand 제품은 전 세계 데이터 센터의 속도, 효율성 및 지능에 대한 기준을 설정하여 인공 지능, 과학 연구 및 클라우드 컴퓨팅 분야의 혁신을 주도했습니다.
