Mellanox MAM1Q00A-QSA QSFP+ to SFP+ 어댑터 네트워크 인터페이스 변환기
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MAM1Q00A-QSA |
| 문서: | MAM1Q00A-QSA.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1pcs |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | t/t |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MAM1Q00A-QSA | 모양: | cuboid |
|---|---|---|---|
| 힘: | 단일 3.3V 전원 | Dynamix QSA: | QSFP+ ~ SFP+ |
| 작동 온도: | 0 ℃ -70 ℃ | 공예: | CMIS |
| 기술: | IB 및 ETH 지원 | 등록 상표: | Mellanox |
| 강조하다: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter |
||
제품 설명

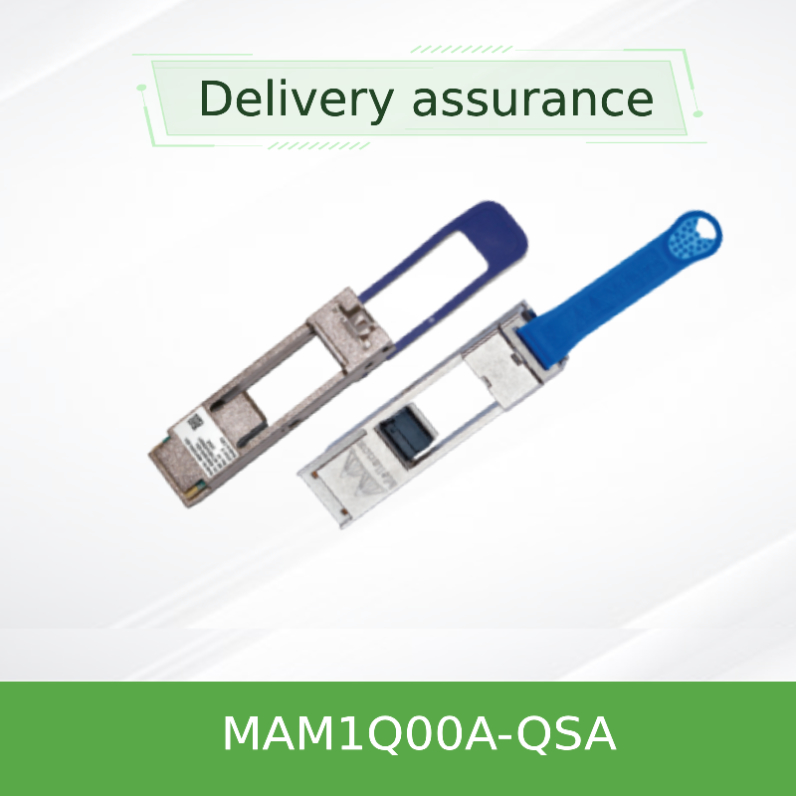

Mellanox MAM1Q00A-QSA DynamiX QSFP+ to SFP+ 어댑터
고성능 네트워크 인터페이스 변환
Mellanox DynamiX MAM1Q00A-QSA 어댑터는 쿼드 레인 QSFP+ 포트와 단일 레인 SFP+ 트랜시버 또는 케이블 간의 원활한 연결을 제공합니다. 이 혁신적인 네트워크 어댑터는 최적의 성능과 안정성을 유지하면서 다양한 네트워크 인터페이스 기술의 비용 효율적인 통합을 가능하게 합니다.
다중 공급업체 호환성
모든 주요 광 모듈 및 직접 연결 구리 케이블 공급업체와 작동
표준 준수
QSFP+ MSA SFF-8436 및 SFP+ MSA SFF-8418/8419 완벽 준수
제품 특성
물리적 사양
- SFP+ 리셉터클이 있는 QSFP+ 폼 팩터
- 안정적인 연결을 위한 안전한 래칭 메커니즘
- 일치하는 임피던스 설계(90-110Ω 특성 임피던스)
- RoHS 준수 구조
- 낮은 삽입 손실 아키텍처
성능 기능
- 공급업체에 관계없이 상호 운용 가능
- SFP 장치 메모리에 직접 경로
- SFF-8636 호환 I²C 관리 인터페이스
- 10GbE SFP+ 및 1GbE SFP 트랜시버 지원
- 등록된 미국 특허 #7934,959 기술
기술 표준 및 프로토콜
MAM1Q00A-QSA 네트워크 어댑터는 광범위한 호환성을 보장하기 위해 업계 표준 프로토콜을 구현합니다.
- QSFP+ MSA SFF-8436 - 쿼드 소형 폼 팩터 플러그 가능 사양 준수
- SFP+ MSA SFF-8418/8419 - 소형 폼 팩터 플러그 가능 다중 소스 계약
- SFF-8636 - SFP 트랜시버 데이터 읽기를 위한 관리 인터페이스 사양
- I²C 관리 인터페이스 - 장치 관리를 위한 표준 통신 프로토콜
- RoHS 준수 - 유해 물질 제한 지침 충족
작동 원리
DynamiX QSA 어댑터는 서로 다른 폼 팩터 간의 물리적 및 전기적 인터페이스 변환기로 작동합니다. 어댑터는 QSFP+ 인터페이스의 레인 1을 SFP+ 리셉터클에 직접 연결하고, QSFP+ 커넥터의 나머지 세 레인은 연결되지 않은 상태로 유지됩니다. 이 지능형 네트워크 카드 솔루션은 일치하는 임피던스 설계와 최소 삽입 손실을 통해 신호 무결성을 유지합니다.
어댑터는 I²C 관리 인터페이스를 통해 연결된 SFP 트랜시버의 메모리에 직접 액세스하여 기존 관리 시스템 및 네트워크 인터페이스 카드와의 완벽한 호환성을 가능하게 합니다. 이 접근 방식은 연결된 SFP+ 트랜시버 또는 케이블이 기본 SFP+ 포트에 직접 연결된 것처럼 작동하도록 보장합니다.
응용 시나리오
데이터 센터 마이그레이션
인프라 업그레이드 중에 40GbE 스위치 QSFP+ 포트를 10GbE 서버 NIC SFP+ 포트에 연결하여 유연한 네트워크 카드 전환 경로를 제공합니다.
다중 공급업체 통합
포트 유형이 일치하지 않는 서로 다른 제조업체의 장비 간의 연결을 가능하게 하여 범용 네트워크 어댑터 솔루션 역할을 합니다.
기술 사양
모델 선택 가이드
경쟁 우위
범용 호환성
공급업체별 솔루션과 달리 이 네트워크 어댑터는 모든 주요 광 모듈 및 직접 연결 구리 케이블 제조업체와 작동하여 혼합 공급업체 환경에서 전례 없는 유연성을 제공합니다.
입증된 신뢰성
등록된 특허 기술과 포괄적인 테스트를 통해 이 네트워크 카드 어댑터는 까다로운 네트워크 환경에서 일관된 성능과 내구성을 제공합니다.
서비스 및 지원
- 보증: 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증
- 가용성: 즉시 배송 가능한 재고
- 기술 지원: 포괄적인 사전 판매 컨설팅 및 사후 판매 기술 지원
- 품질 보증: 출하 전 엄격한 품질 요구 사항을 충족하기 위한 철저한 테스트
- 반품 정책: 30일 만족 보장 및 간단한 반품 절차
자주 묻는 질문
MAM1Q00A-QSA와 호환되는 트랜시버 유형은 무엇입니까?
어댑터는 소형 폼 팩터 플러그 가능(SFP) 트랜시버 다중 소스 계약(MSA)을 준수하는 10GbE SFP+ 및 1GbE SFP 트랜시버를 모두 지원합니다. 공급업체에 관계없이 모든 주요 광 모듈 제조업체와 작동합니다.
이 어댑터를 직접 연결 구리 케이블과 함께 사용할 수 있습니까?
예, MAM1Q00A-QSA는 SFP+ 커넥터가 있는 광 트랜시버와 직접 연결 구리(DAC) 케이블을 모두 지원하므로 다양한 연결 요구 사항에 맞는 다용도 네트워크 카드 액세서리입니다.
표준 모델과 확장 온도 모델의 차이점은 무엇입니까?
표준 MAM1Q00A-QSA는 0°C ~ 70°C에서 작동하는 반면, MAM1Q00A-QSA_E 확장 온도 버전은 -10°C ~ 85°C를 지원하므로 산업 응용 분야 및 가혹한 환경에 적합합니다.
어댑터에 특별한 드라이버나 구성이 필요합니까?
아니요, 어댑터는 완전히 수동적이며 드라이버나 구성이 필요하지 않습니다. 연결된 장비에 투명한 물리적 및 전기적 인터페이스 변환을 제공합니다.
설치 및 작동 지침
중요 고려 사항
- SFP+/SFP 결합 패들 카드 치수 A10(구성 요소/솔더 마스크 유지 영역의 길이)이 삽입 중 손상을 방지하기 위해 6.0mm보다 큰지 확인하십시오.
- 어댑터 리셉터클이 손상될 수 있으므로 SFP 트랜시버를 거꾸로 삽입하지 마십시오.
- 배포 전에 특정 스위치 및 네트워크 인터페이스 카드 모델과의 호환성을 확인하십시오.
- 지정된 온도 및 습도 범위 내에서 작동 조건을 유지하십시오.
- 설치 및 취급 시 적절한 ESD 예방 조치를 사용하십시오.
- 확장 온도 응용 분야의 경우 가혹한 환경을 위해 특별히 설계된 MAM1Q00A-QSA_E 변형을 선택하십시오.
