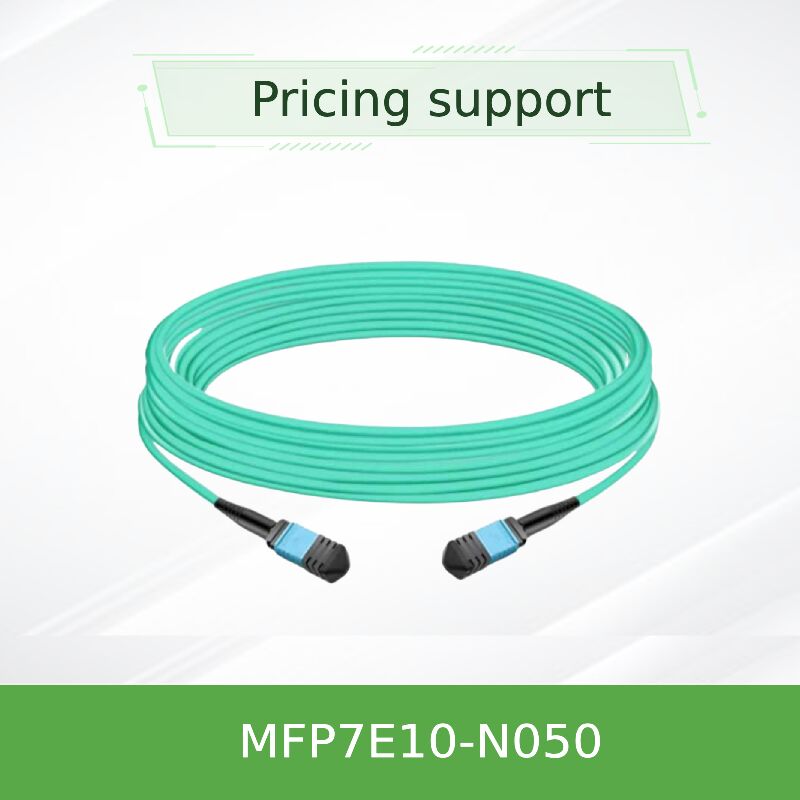

NVIDIA MFP7E10-N050 MPO-12/APC 멀티모드 섬유 케이블 50m 400G NDR/InfiniBand

NVIDIA MFP7E10-N050은 현대 데이터 센터의 고속, 단거리 및 중거리 상호 연결을 위해 설계된 50미터 패시브 멀티모드 광섬유 케이블입니다. 양쪽 끝에 MPO-12/APC 커넥터가 있고 유형 B(크로스오버) 구성에서 8개의 활성 광섬유를 활용하여 400GbE/NDR 및 InfiniBand 트랜시버를 직접 연결합니다. 이것네트워크 카드- InfiniBand, 이더넷, NVLink와 같은 프로토콜을 지원하는 고성능 컴퓨팅 및 스토리지 패브릭을 구축하려면 호환 케이블이 필수적입니다. 종종 구성 요소 별칭과 연관됨MQ9700시스템 BOM에서는 안정적이고 지연 시간이 짧은 물리 계층 솔루션을 제공합니다.

• 커넥터 유형:MPO-12/APC(암-암), 8° 각도 광택.
• 섬유 유형 및 길이:50/125 µm 멀티모드 OM4(길이가 30m를 초과하는 경우), 최대 도달 거리는 50미터입니다.
• 케이블 유형:유형 B(크로스오버), Tx 레인 1을 Rx 레인 12에 정렬합니다.
• 재킷:청록색, LSZH-OFNR(낮은 연기 제로 할로겐, 라이저 정격).
• 성능:삽입 손실 ≤ 0.35 + 0.0004*L dB; 반사 손실 ≥ 35dB.
• 내구성:30mm의 최소 굴곡 반경, 쉬운 라우팅을 위한 유연한 원형 재킷.
• 규정 준수:Telcordia GR-1435, IEC 61754-7 및 ANSI/TIA/EIA 604-5를 충족합니다.

이 케이블은 APC(Angled Physical Contact) 페룰과 함께 업계 표준 MPO(Multi-Fiber Push On) 기술을 활용하여 광학적 후면 반사를 크게 줄입니다. 성능과 안전에 대한 중요한 산업 표준을 준수하여 인증된 생태계 내에서 상호 운용성을 보장합니다. 이 디자인은 최신 고속 프로토콜을 지원하므로 특히 고성능 네트워크와 결합할 때 네트워크 인프라를 업그레이드하기 위한 미래 지향적인 구성 요소가 됩니다.네트워크 카드NVIDIA의 ConnectX-7 시리즈와 같습니다.

• 광학 표준:IEC 61754-7(MPO 커넥터 제품군).
• 성능 표준:다중 광섬유 커넥터용 Telcordia GR-1435.
• 레이저 안전:IEC 60825-1 및 21 CFR 1040에 따른 클래스 I 레이저 제품입니다.
• 안전 인증:CB, cTUVus, CE.
• EMC:CE, FCC 클래스 A, ICES, RCM, VCCI.

케이블은 간단한 광학 경로 원리에 따라 작동합니다. 각 MPO 커넥터에는 12개의 파이버가 포함되어 있으며 그 중 8개가 활성 상태입니다(전송용 4개, 수신용 4개). 그 기능의 핵심은B형 크로스오버배선: 한쪽 끝의 광섬유 1은 반대쪽 끝의 광섬유 12에 연결되어 전송(Tx) 및 수신(Rx) 쌍을 효과적으로 교차합니다. 이를 통해 트랜시버 레인 1의 송신 레이저가 연결된 장치의 레인 12에 있는 광검출기와 올바르게 정렬될 수 있습니다. APC 광택은 광섬유 끝면에 8° 각도를 생성하여 반사된 빛을 소스에서 멀리 편향시켜 신호 선명도와 무결성을 유지합니다. 이는 연결된 안정성에 매우 중요합니다.네트워크 카드그리고 스위치 인터페이스.

MFP7E10-N050은 고성능 컴퓨팅(HPC), 인공 지능(AI) 클러스터, 엔터프라이즈 데이터 센터 및 클라우드 스토리지 환경에 배포됩니다. 주요 용도는 다음 사이에 400G 광학 링크를 설정하는 것입니다.

• 스위치 간:트윈 포트 OSFP 인터페이스(예: NVIDIA Quantum-2 스위치)를 사용하여 400G NDR InfiniBand 또는 이더넷 스위치 2개를 연결합니다.
• 스위치-어댑터:ConnectX-7이 탑재된 여러 서버에 스위치 연결네트워크 카드(OSFP 또는 QSFP112 폼 팩터) 또는 BlueField-3 DPU.
• 랙 규모 통합:높은 대역폭과 낮은 대기 시간이 가장 중요한 스파인-리프 아키텍처와 스토리지 네트워크 백본을 촉진합니다.

주문 정보(일부 목록)

• 뛰어난 광학 성능:APC 광택은 표준 UPC 커넥터보다 더 나은 반사 손실을 제공하며, 고급 기술과 함께 사용되는 고속 일관성 신호에 중요합니다.NIC 카드기술.
• 상호 운용성 보장:NVIDIA Mellanox 스위치 및 어댑터 에코시스템과의 원활한 통합을 위해 공장 테스트 및 인증을 받아 배포 위험을 줄입니다.
• 운영상의 안전:LSZH 재킷은 화재 발생 시 유독 가스를 제한하여 엄격한 데이터 센터 안전 표준을 충족합니다.
• NDR에 최적화됨:400G NDR 및 InfiniBand 환경을 위해 특별히 설계되어 일반 케이블에 비해 완전한 성능 잠금 해제를 보장합니다.
• 내구성 및 사용 편의성:견고한 구조, 푸시풀 래치 메커니즘, 명확한 라벨링으로 설치 및 유지 관리가 단순화됩니다.

우리는 MFP7E10-N050 광케이블을 포함한 모든 제품에 대해 포괄적인 지원을 제공합니다. 우리의 서비스는 네트워크 하드웨어 업계에서 10년이 넘는 경험을 바탕으로 뒷받침됩니다.

• 보증:표준 제조업체 보증이 적용됩니다. 특정 조건에 대해서는 당사에 문의하십시오.
• 리드타임:이 인기상품을 포함한 대부분의 상품은MQ9700관련 케이블은 $10M 이상의 상당한 재고를 통해 빠른 배송이 가능합니다.
• 기술 지원:전문가 팀의 연중무휴 고객 상담 및 기술 지원.
• 사전 판매 및 통합:전문 영업 및 엔지니어링 팀이 제품 선택, 호환성 확인 및 배포 계획을 지원합니다.

• 호환성:트랜시버 유형을 확인하세요(UPC가 아닌 MPO-12/APC여야 함). 트윈 포트 OSFP 애플리케이션에서 광섬유 유형(직선 및 교차)을 혼합하지 마십시오.
• 설치:커넥터는 항상 광케이블 끝 부분이 아닌 본체 부분으로 다루십시오. 라우팅하는 동안 최소 굽힘 반경(30mm)을 준수하십시오.
• 환경:지정된 온도(0°C ~ 70°C) 및 습도(10% ~ 85% RH) 범위 내에서 작동 및 보관하십시오.
• 청소:지정된 광학 성능을 달성하려면 두 커넥터 모두 설치 전 필수 청소가 필요합니다.
• EMC 및 안전:케이블 자체는 ESD에 민감하지 않지만 ESD에 민감한 트랜시버에 연결됩니다. 취급 중에는 표준 ESD 예방 조치를 따르십시오. 본 제품은 상업용(FCC Class A)입니다.
