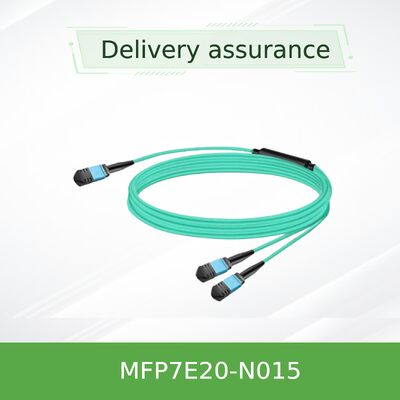

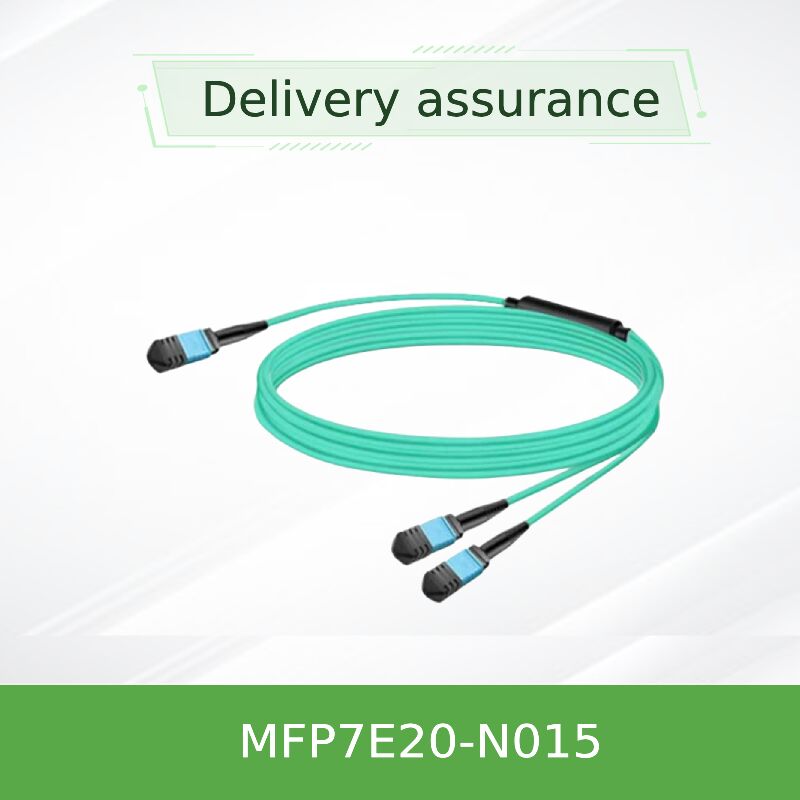

NVIDIA MFP7E20-N015 15m MPO APC 1:2 광섬유 분할 케이블 400G/NDR 데이터 센터 브레이크아웃 연결
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E20-N015 |
| 문서: | MFP7E20-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MFP7E20-N015 | 재료 모양: | 둥근 와이어 |
|---|---|---|---|
| 허용 인장 강도: | 1000N <10000N | 인증: | RoHS, CE, ISO9001, VDE, CCC |
| 외피 재료: | PVC | 길이: | 15m |
| 데이터 속도: | 400GB/s | 기원: | 인도 / 이스라엘 / 중국 |
| 강조하다: | NVIDIA 15m MPO 섬유 분할 케이블,400G 데이터센터 브레이크오웃 케이블,NDR 섬유 분할기 보증 |
||
제품 설명
NVIDIA를 통해 고속 네트워크 포트 밀도를 최적화하세요.MFP7E20-N015, 15미터 길이의 수동 광 분배기 케이블입니다. 이 솔루션은 단일 800G 지원 트윈 포트 OSFP 인터페이스를 두 개의 독립적인 400G 링크로 효율적으로 분할하여 NVIDIA ConnectX-7 네트워크 어댑터 및 BlueField-3 DPU와 같은 장치에 직접 연결합니다. 저손실 MPO-12/APC 커넥터, 유연한 LSZH 재킷, Type-B 교차 설계를 특징으로 하는 이 제품은 까다로운 400GbE 및 NDR InfiniBand 데이터 센터 환경에 안정적인 고성능 연결을 제공합니다.
NVIDIA MFP7E20-N015는 고밀도, 고대역폭 네트워크 아키텍처용으로 설계된 공장 종단형 다중 모드 광섬유 케이블입니다. 이는 중요한 패시브 상호 연결 구성 요소 역할을 하여 단일 고기수 스위치 포트가 두 개의 다운스트림 엔드포인트를 제공할 수 있도록 합니다. 이는 스위치 포트 유틸리티를 극대화하는 것이 가장 중요한 비용 효율적이고 확장 가능한 스파인-리프 네트워크, AI/ML 클러스터 및 스토리지 백본을 구축하는 데 필수적입니다. 이 케이블은 NVIDIA의 고성능 네트워킹 솔루션을 위한 인증된 에코시스템의 일부입니다.
- 브레이크아웃 구성:포트 증폭을 위한 1xMPO-12 - 2xMPO-12 스플리터 토폴로지.
- 고속 지원:400기가비트 이더넷 및 NDR(400G) InfiniBand 프로토콜용으로 설계되었습니다.
- 프리미엄 커넥터:8° 각도 물리적 접촉(APC) 광택을 갖춘 MPO-12 커넥터는 광학적 역반사(≥35dB RL)를 최소화합니다.
- 직접 연결 배선:유형 B(교차) 파이버 맵을 구현하여 트랜시버 간 직접 연결을 가능하게 합니다.
- 내구성이 뛰어나고 안전한 구조:난연성 및 저연 기능을 갖춘 유연한 청록색 LSZH-OFNR 재킷이 특징입니다.
- 품질 보증:IEC 61754-7 및 Telcordia GR-1435 표준을 준수하여 제조되어 신뢰성을 보장합니다.
이 케이블은 입증된 광학 및 기계 기술을 통합하여 상호 운용성과 성능을 보장합니다.
- 섬유:50/125μm OM4 다중 모드(15m 길이용)
- 커넥터:IEC 61754-7에 따른 MPO-12
- 광택:APC(각진 물리적 접촉)
- 토폴로지:B형(교차형)
- 삽입 손실:≤ 0.356dB(공식에 따라: 0.35 + 0.0004*L)
- 반사 손실:≥ 35dB
- 최대 채널 도달범위:최대 50m(패치 패널 포함)
- 작동 온도:0°C ~ 70°C
- 레이저 안전:클래스 1(IEC 60825-1, CDRH)
- 재킷 등급:LSZH(저연 제로 할로겐), OFNR
- EMC/안전:CE, FCC 클래스 A, cTUVus
- 프로토콜 지원:이더넷, InfiniBand, NVLink
케이블은 수동 광 분배기 역할을 합니다. 단일 "루트" MPO 커넥터는 스위치(예: NVIDIA MMA4Z00-NS)의 트윈 포트 OSFP 트랜시버와 연결됩니다. 이 트랜시버는 8개의 광학 레인에 걸쳐 총 800G 신호를 제공합니다. 케이블 어셈블리 내부에서 이 8개의 활성 광섬유는 각각 4개의 광섬유로 구성된 두 개의 개별 그룹으로 물리적으로 분할됩니다. 각 그룹은 두 개의 "리프" MPO 커넥터 중 하나로 라우팅됩니다. 이러한 리프 엔드는 서버 또는 스토리지 어플라이언스에 내장된 표준 단일 포트 400G OSFP 또는 QSFP112 트랜시버에 연결됩니다. 그만큼B형 교차 배선중요: 스위치 트랜시버 핀 1의 전송 레인(Tx)이 서버 트랜시버 핀 12의 수신 레인(Rx)과 올바르게 정렬되고 그 반대의 경우도 마찬가지이므로 외부 교차 연결 모듈 없이 전이중 통신이 가능합니다.
- 데이터 센터 집합:대용량 스파인/집선 스위치(800G 포트 포함)를 여러 ToR(랙 상단) 스위치 또는 고성능 서버에 연결합니다.
- AI 및 고성능 컴퓨팅:네트워크 스위치부터 400G가 탑재된 컴퓨팅 노드까지 밀도 높은 연결 제공네트워크 카드(예: ConnectX-7) 분산 훈련 및 시뮬레이션을 위한 GPU 클러스터.
- 하이퍼컨버지드 및 스토리지 네트워크:스토리지 어레이와 컴퓨팅 서버 간의 NVMe-oF(NVMe-over-Fabrics) 배포를 위한 고대역폭 링크를 촉진합니다.
- 클라우드 인프라:포트당 비용과 랙 내 케이블링 밀도를 최적화하기 위해 하이퍼스케일 환경에 배포합니다.
- 네트워크 인터페이스 카드 연결:단일 스위치 포트를 사용하여 각각 고성능 서버 2대에 연결할 수 있습니다.NIC 카드, 연결 밀도를 효과적으로 두 배로 늘립니다.
| 매개변수 카테고리 | MFP7E20-N015 상세 사양 |
|---|---|
| 제품 식별 | 엔비디아 MFP7E20-N015 |
| 케이블 기능 및 토폴로지 | 패시브 1:2 분배기, 1xMPO-12/APC - 2xMPO-12/APC |
| 총 길이 | 15.0미터(공차: +0.3m / -0m) |
| 섬유 사양 | 50/125 µm 등급 지수 다중 모드, OM4 |
| 활성 섬유 수 | 파이버 8개(송신 4개, 수신 4개) |
| 커넥터 유형 및 폴란드어 | MPO-12, 암, 각진 신체 접촉(APC) |
| 배선 방식 | B형(교차형) |
| 케이블 직경 | 3.0mm±0.2mm |
| 재킷 소재 및 색상 | LSZH(저연 제로 할로겐), OFNR 등급, 아쿠아 |
| 최소 굽힘 반경 | 30mm(1.2인치) |
| 작동 온도 | 0°C ~ 70°C |
| 보관 온도 | -40°C ~ 85°C |
| 습도 범위 | 10% ~ 85% RH(비응결) |
| 호환 가능한 트랜시버 | NVIDIA 트윈 포트 OSFP DR8(MMA4Z00-NS), 400G OSFP, QSFP112 |
MFP7E20 시리즈에서 사용 가능한 기타 길이: 3m(N003), 5m(N005), 7m(N007), 10m(N010), 20m(N020), 30m(N030), 50m(N050).
- 극대화된 포트 효율성:표준 케이블 연결에 비해 스위치 포트당 서버 연결 수가 두 배로 늘어나 포트당 비용이 절감되고 랙 밀도가 향상됩니다.
- 신호 무결성 보장:공장에서 종단된 APC 커넥터는 지속적으로 낮은 삽입 손실과 높은 반사 손실을 보장하며 이는 PAM4 기반 400G 링크에서 오류 없는 작동에 중요합니다.
- 생태계 보장:정품 NVIDIA 구성 요소로서 스위치, 트랜시버 및 스위치를 포함한 NVIDIA 네트워킹 생태계 내에서 원활한 상호 운용성을 테스트하고 검증했습니다.네트워크 카드.
- 설치 준비:보호용 더스트 캡이 제공되고 현장 종단이 필요하지 않아 신속하고 오류 없는 배포가 가능합니다.
- 향상된 안전 프로필:LSZH 재킷 소재는 화재 시나리오에서 독성 연기 방출을 줄여 밀폐된 데이터 센터 환경의 안전성을 향상시킵니다.
- 제품 보증:이 케이블에는 수동 광학 구성 요소에 대한 NVIDIA의 표준 보증이 적용됩니다.
- 재고 및 물류:우리는 빠른 주문 이행과 안정적인 배송을 위해 MFP7E20-N015의 재고를 유지합니다.
- 기술 상담:우리 팀은 400G/NDR 인프라에 대한 케이블 선택, 호환성 및 네트워크 설계에 대한 사전 판매 기술 지침을 제공합니다.
- 판매 후 지원:설치 모범 사례 및 연결 문제 해결에 대한 지원이 제공됩니다.
Q: 지금 이 스플리터 케이블의 한 리프를 사용하고 나중에 두 번째 리프를 연결할 수 있습니까?
A: 예, 디자인상으로는 가능합니다. 한 서버를 즉시 연결하고 두 번째 서버가 준비될 때까지 다른 리프 커넥터를 먼지 캡으로 보호해 둘 수 있습니다. 스위치 측에 연결된 트랜시버가 하나의 경로만 활성화된 링크를 지원하는지 확인하십시오. 이는 일반적으로 그렇습니다.
Q: 이 케이블은 200G QSFP56 트랜시버와 호환됩니까?
A: 케이블의 물리적 커넥터(MPO-12/APC)는 QSFP56 트랜시버가 MPO-12/APC 소켓을 사용하고 200G-SR4 또는 유사한 다중 모드 작동용으로 설계된 경우 호환됩니다. 그러나 분배기 기능은 800G/400G 신호를 분리하는 데 최적화되어 있습니다. 기본 200G 연결의 경우 일반적으로 비분할 이중 케이블이 더 적합합니다. 항상 트랜시버 데이터시트를 참조하십시오.
Q: 이 케이블의 MPO 커넥터를 어떻게 청소합니까?
A: 보풀이 없는 전용 MPO 커넥터 청소 도구나 카세트를 사용하십시오. 오염 물질을 페룰 안으로 더 밀어 넣을 수 있으므로 압축 공기만 단독으로 사용하지 마십시오. 커넥터 단면에 청소 도구를 부드럽게 삽입하고 닦아낸 다음 결합하기 전에 섬유 현미경으로 검사하십시오. 케이블 커넥터와 트랜시버 소켓을 모두 청소하십시오.
Q: 실수로 MPO-UPC 포트에 연결하면 어떻게 되나요?
에이:강제로 연결하지 마십시오.MPO-APC 및 MPO-UPC 커넥터는 물리적 키잉 및 광택 각도가 다릅니다. 결합을 시도하면 케이블과 트랜시버 모두의 세라믹 페룰 끝부분에 영구적인 물리적 손상이 발생하여 광 손실이 커지고 교체가 필요할 수 있습니다.
- 호환성 확인:설치하기 전에 링크의 모든 트랜시버와 패치 패널이 다음과 같이 설계되었는지 확인하십시오.MPO-12/APCUPC가 아닌 커넥터.
- 설치 전 청소:오염 관련 오류를 방지하려면 결합하기 전에 항상 승인된 도구를 사용하여 케이블 커넥터 페룰과 트랜시버 소켓을 검사하고 청소하십시오.
- 굽힘 반경 관리:라우팅하는 동안 날카로운 굴곡이나 꼬임을 피하십시오. 최소 굴곡 반경을 유지하십시오.30mm(1.2인치)마이크로벤딩 손실이나 섬유 파손을 방지하기 위해 케이블을 따라 모든 지점에 설치해야 합니다.
- 환경적 한계:지정된 온도(0°C ~ 70°C) 및 습도(10% ~ 85% RH) 범위를 벗어난 환경에서 케이블을 설치하거나 작동하지 마십시오.
- 적절한 삽입/제거:삽입 및 추출을 위해 커넥터 쉘의 푸시-풀 래치 메커니즘을 사용하십시오. 연결을 끊기 위해 케이블 재킷을 직접 당기지 마십시오. 내부 섬유가 손상될 수 있습니다.
- ESD 인식:케이블 자체는 ESD에 민감하지 않지만 케이블에 연결되는 트랜시버는 그렇습니다. 케이블 설치 중 트랜시버를 다룰 때는 표준 정전기 예방 조치(손목 스트랩, 접지된 작업 표면)를 사용하십시오.
