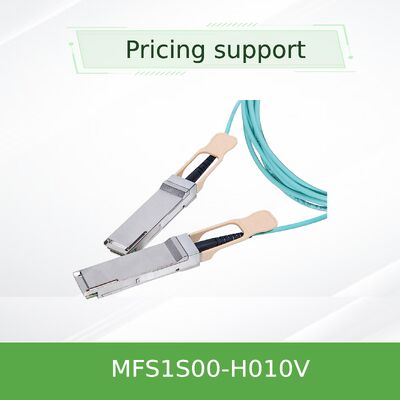

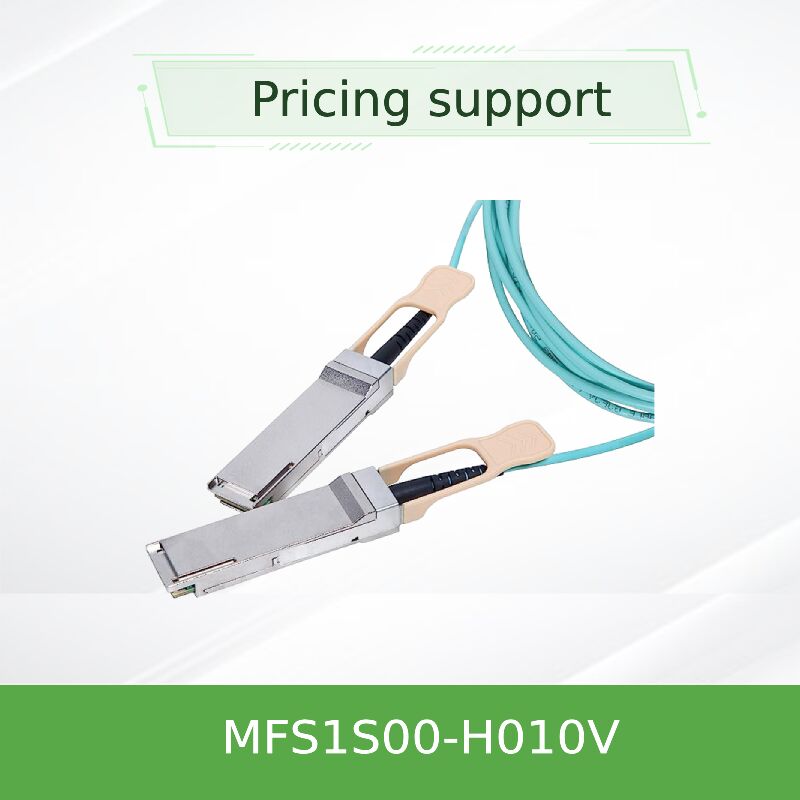

mellanox MFS1S00-H010V 10m 200Gb/s QSFP56 액티브 광 케이블 데이터 센터 네트워크에 대한 확장 범위
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H010V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 10 미터 |
| 모델: | MFS1S00-H010V | 이름: | MFS1S00-H010V Mellanox 활성 광 케이블 최대 200Gb/s IB HDR QSFP56 10m Mellanox AOC 케이블 |
| 예어: | Mellanox 케이블 | ||
| 강조하다: | 멜라녹스 QSFP56 활성 광 케이블,데이터센터 네트워크 케이블 200Gb/s,10m 연장 광 케이블 |
||
제품 설명
그만큼MFS1S00-H010V까다로운 200기가비트 데이터 센터 환경을 위해 설계된 프리미엄 10미터 활성 광케이블입니다. 이 솔루션은 고성능 네트워크 카드 상호 연결 역할을 하며 별칭으로도 인식됩니다.mq9700, 고급 VCSEL 광학을 활용하여 구리 케이블의 거리 제한을 극복합니다. 이는 서버 랙과 스위치 행 전반에 걸쳐 유연한 고대역폭 네트워크 아키텍처를 생성하는 데 필수적인 안정적인 플러그 앤 플레이 NIC 카드 구성 요소를 제공합니다.
- 확장된 10미터 도달 범위:인접한 랙 내부 및 랙 간 연결에 이상적이며 짧은 DAC보다 레이아웃 유연성이 뛰어납니다.
- 200Gb/s 대역폭:InfiniBand HDR 및 200GbE용 4x 50Gb/s PAM4 레인을 사용하여 200Gb/s의 총 처리량을 제공합니다.
- 통합 진단:포괄적인 디지털 진단 모니터링(DDM)은 각 레인의 광 전력, 온도 및 전압에 대한 실시간 데이터를 제공합니다.
- 저전력 작동:엔드당 5.0W의 일반적인 전력 소비로 밀도가 높은 배포에서 에너지 효율성을 최적화합니다.
- 견고함 및 규정 준수:SFF-8665(QSFP56), SFF-8636(관리) 및 RoHS 표준을 완벽하게 준수합니다.
- 핫플러그 가능한 편의성:시스템 가동 중지 시간 없이 안전한 삽입 및 제거를 지원합니다.
이 제품은 최첨단 인터커넥트 기술을 구현합니다. QSFP56 폼 팩터(SFF-8665)를 기반으로 4개의 독립적인 50G PAM4 VCSEL 기반 광 트랜시버를 통합합니다. 관리는 표준화된 SFF-8636 I²C 인터페이스를 통해 실행되어 레인별 타이밍 조정 및 프로그래밍 가능한 신호 조절과 같은 고급 기능을 활성화합니다. 이 기술 기반은 다음을 보장합니다.mq9700시리즈는 일관되고 충실도가 높은 신호 무결성을 제공합니다.
AOC는 호스트 시스템 전기 인터페이스의 통합 확장 역할을 합니다. QSFP56 포트의 전기 신호는 내장된 VCSEL 레이저를 구동하여 데이터를 내부 다중 모드 광섬유를 통과하는 광 펄스로 변환합니다. 맨 끝에 있는 광검출기는 광학 신호를 전기 신호로 다시 변환합니다. 각 레인에는 CDR(클럭 데이터 복구) 기능이 있어 신호를 정리하고 시간을 재조정하여 10미터 거리의 지터와 감쇠를 보상합니다.
- 크로스랙 InfiniBand 패브릭:HDR 클러스터 내의 여러 랙에 걸쳐 컴퓨팅 또는 스토리지 노드를 연결합니다.
- 확장된 리프-스파인 연결:인접한 랙에 있지 않은 리프 스위치와 스파인 스위치 사이의 200GbE 링크에 이상적입니다.
- 분산 스토리지 시스템:동일한 행 내에서 더 먼 거리에 걸쳐 스토리지 컨트롤러를 JBOD 또는 올플래시 어레이에 연결합니다.
- 고성능 컴퓨팅(HPC):대규모 클러스터의 컴퓨팅 노드와 I/O 하위 시스템을 상호 연결합니다.
| 제품 모델 | MFS1S00-H010V |
|---|---|
| 폼 팩터/인터페이스 | QSFP56, SFF-8665 준수 |
| 지원되는 프로토콜 | 200Gb InfiniBand HDR, 200기가비트 이더넷 |
| 케이블 길이 | 10미터 |
| 레인당 데이터 속도 | 최대 53.125GBd(PAM4) |
| 최대 운영 범위 | OM4 MMF에서 최대 100m |
| 일반적인 전력 소비 | 5.0W(끝당, 리타이밍 켜짐) |
| 작동 온도 | 0°C~70°C(케이스) |
| 주요 규정 준수 | SFF-8636, RoHS, CE, FCC 클래스 A, IEC 60825-1 클래스 1 레이저 |
- 행 내 연결을 위한 최적의 도달 범위:10m 길이는 별도의 트랜시버와 패치 케이블의 비용과 복잡성을 피하면서 다양한 랙 간 연결에 "최적의 지점"입니다.
- 탁월한 신호 무결성:모든 레인에 내장된 리타이밍은 양쪽 끝에서 깨끗하고 강력한 신호를 보장하여 시스템 수준의 비트 오류율(BER)을 줄입니다.
- 총 소유 비용(TCO) 절감:구리 DAC에 비해 무게가 가볍고 곡률 반경이 작아 설치가 간편하고 스위치 포트에 가해지는 스트레스가 줄어듭니다.
- 사전 예방적 네트워크 관리:DDM 기능을 통해 관리자는 케이블 상태를 모니터링하고 잠재적인 오류를 예측할 수 있습니다.
- ESD 예방 조치:항상 정전기 방지 조치를 취하여 취급하십시오. 커넥터는 정전기 방전에 민감합니다.
- 굴곡 반경:설치 중 및 고정 위치에서 굽힘 반경을 30mm 이상으로 유지하십시오.
- 커넥터 관리:설치 준비가 완료될 때까지 보호 캡을 덮어두십시오. 광학 조리개를 만지지 마십시오.
- 시스템 호환성:스위치 또는 어댑터 카드에 "200G QSFP56 AOC" 또는 "InfiniBand HDR AOC"와의 호환성이 구체적으로 나열되어 있는지 확인하세요.
- 전원 모드:케이블이 저전력 모드로 초기화됩니다. 호스트 시스템은 전체 기능을 위해 LPMode 핀 또는 I²C 설정을 통해 고속 모드를 활성화해야 합니다.
- 보장된 가용성:수백만 달러에 달하는 재고를 바탕으로 핵심 부품의 안정적인 공급을 보장합니다.
- 기술 전문성:호환성 확인 및 배포 안내를 위해 당사 기술팀에 직접 문의하세요.
- 물류 보증:우리는 정확한 주문 이행을 우선시하고 안정적인 배송을 제공하여 귀하의 프로젝트가 일정대로 유지되도록 보장합니다.
- 지속적인 지원:주문 문의에 대한 연중무휴 고객 서비스는 전용 기술 지원 채널을 통해 보완됩니다.
우리는 엔터프라이즈 네트워킹 하드웨어 분야에서 10년이 넘는 전문 지식을 활용하여 전문 지식, 규모 및 안정성의 기반을 구축했습니다. 우리의 운영은 상당한 제조 공간과 전담 기술 엔지니어링 팀의 지원을 받아 복잡한 인프라 프로젝트를 탐색할 수 있습니다.
다음과 같은 최고의 브랜드의 공인 대리점으로서NVIDIA 네트워킹(Mellanox), Ruckus, Aruba 및 Extreme Networks, 우리는 정통하고 새로운 장비를 공급합니다. 당사의 핵심 제품에는 데이터 센터 스위치, 고성능 어댑터, 무선 시스템 및 포괄적인 케이블링 솔루션이 포함됩니다.
