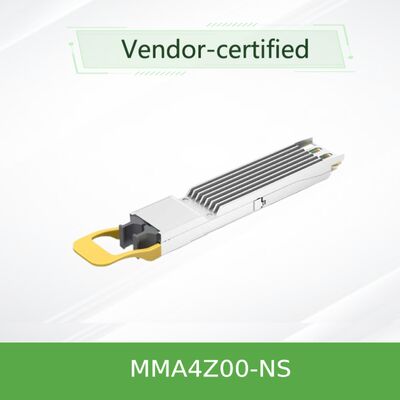

MMA4Z00-NS 멜라녹스 광 수신기 호환성 800G 2xSR4 OSFP PAM4 850nm 50m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | 멜라녹스 광 전송부 MMA4Z00-NS |
| 문서: | MMA4Z00-NS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 및 이더넷 | 최대 속도: | 800GB/s |
| 길이: | 50m | 온도 범위: | 0 ° C ~ +70 ° C |
| 이름: | Mellanox 광학 트랜시버 MMA4Z00-NS 호환 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR 트랜시버 모듈 | 핵심 단어: | Mellanox 광학 송수신기 |
| 강조하다: | Mellanox OSFP 광 트랜시버 800G,MMA4Z00-NS 트랜시버 2xSR4 PAM4,Mellanox 850nm 트랜시버 (보증 포함) |
||
제품 설명
NVIDIA MMA4Z00-NS 800Gb/s OSFP 트윈 포트 SR8 광 송수신기는 차세대 AI 및 HPC 데이터 센터에 대한 최종 고밀도, 고 대역폭 네트워크 카드 솔루션을 제공합니다.
MMA4Z00-NS는 단순한 네트워크 카드가 아니라 밀도와 효율성에 대한 돌파구입니다.mq9700 플랫폼과 같은 스위치의 포트 밀도를 효과적으로 두 배로 증가시킵니다.이것은 32 슬롯 체시에 400G의 64 개의 포트를 가능하게 하며, 자동으로 InfiniBand 및 이더넷 프로토콜을 지원하면서 랙 공간과 케이블 복잡성을 크게 줄입니다.
NVIDIA MMA4Z00-NS는 멀티모드 섬유 (SR8) 단거리 애플리케이션을 위해 설계된 800 기가비트 / 초 (Gb / s), 듀얼 포트, OSFP 형식 인자 광 수신기입니다.각 모듈에는 두 개의 완전한 400Gb / s 트랜시버가 있습니다., 하나의 전기 커넥터를 통해 호스트 mq9700 또는 유사한 스위치에 총 800Gb/s의 대역폭을 공급하며, 동시에 두 개의 독립적인 MPO-12/APC 광 인터페이스를 제공합니다.
공기 냉각 NVIDIA 퀀텀-2 NDR 인피니밴드 및 스펙트럼-4 400GbE 스위치를 위해 특별히 설계되어,잎겨드랑이향상된 열 관리를 위한 껍데기. 액체 냉각 시스템과 DGX H100 플랫폼에 평면형 버전 (MMA4Z00-NS-FLT) 이 제공됩니다.
- 이중 프로토콜 지원:호스트 스위치를 기반으로 자동으로 InfiniBand 또는 이더넷 펌웨어를 활성화
- 높은 밀도:하나의 OSFP 슬롯에 두 개의 400G 포트, 스위치 표면판 활용도를 극대화
- 성능:800G 집계 (2x400G) 는 8개의 VCSEL 기반 채널을 통해 각 노선에 100G-PAM4 변형을 사용한다.
- 범위:OM4 멀티모드 섬유에서 최대 50m, OM3에서 30m (두 개의 패치 패널과 함께)
- 에너지 효율:최대 전력 소모 17W, 저전력 잠식 모드 2.0W
- 핫 플러그:OSFP MSA 및 CMIS 4.0 관리 표준을 완전히 준수합니다.

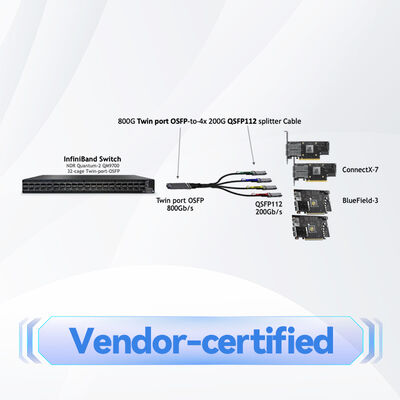

- 유연한 연결:400G 또는 200G 링크 구성에 대한 직선 및 1: 2 스플리터 광섬유 케이블을 지원합니다.
- 양식 요인 및 관리:OSFP MSA 사양 1.12 개정 및 Common Management Interface Specification (CMIS) 에 적합합니다.0
- 변조:전기 및 광 경로당 100Gbaud PAM4 (펄스 진폭 변조 4 레벨)
- 광학 엔진:멀티모드 전송용 850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) 배열
- 커넥터:듀얼 MPO-12/APC (각형 물리적 접촉) 커넥터의 특허 된 수직 방향성, 듀얼 포트 설계에 맞게, 역 반사 최소화
- 진단:온도, 전압, TX 편향 및 각 노선별 광 전력의 실시간 모니터링을 위한 포괄적인 디지털 진단 모니터링 (DDM)
트랜시버는 정교한 전기 광 변환기로 작동합니다. 호스트 쪽 (예: mq9700 스위치) 에서 100G-PAM4 전기 신호의 8 개의 경로를 수신합니다. 내부적으로,두 개의 동일 트랜시버 엔진은 각각 네 개의 경로를 처리합니다..
프로세스 흐름:전기 입력 (PAM4) → 드라이버 및 레이저 배열 (E / O 변환) → 850nm 광 다중 모드 섬유로 → 원격 수신기 (O / E 변환) → 출력 전기 신호.
두 개의 광 포트 각각은 12자선 MPO 커넥터를 사용하지만 8자선을만 활성화합니다.B형 크로스오버 섬유 케이블필요한, 내부적으로 Tx와 Rx 섬유 쌍을 교환하여 송신기와 수신기를 올바르게 정렬합니다.
- 스위치-투-스위치 연결:두 개의 스위치 또는 두 개의 독립적인 400G 링크를 분리 스위치 사이에 800G 링크를 생성
- 고밀도 서버 연결:여러 NVIDIA ConnectX-7 어댑터 및 / 또는 BlueField-3 DPU에 스위치를 연결
- AI/GPU 클러스터 패브릭:NVIDIA DGX H100 시스템 및 InfiniBand를 통해 GPU-to-GPU 통신을 위해 낮은 지연, 높은 대역폭 네트워크를 구축하는 데 이상적입니다.
- 통합 데이터센터 스파인 리프:이더넷 패브릭스의 집계 및 핵심 계층에서 대역폭 밀도를 극대화
| 속성 | 사양 |
|---|---|
| 제품 모델 | MMA4Z00-NS (핀드 톱) |
| 형태 요인 | OSFP 트윈 포트 |
| 집계 데이터 비율 | 800 Gb/s (2 x 400 Gb/s) |
| 변조 | 100G-PAM4 한 노선 |
| 광학 파장 | 850 nm VCSEL |
| 최대 섬유 범위 (OM4) | 50미터 |
| 커넥터 타입 | 2 x MPO-12/APC |
| 프로토콜 지원 | NDR 인피니밴드 / 400Gb 이더넷 |
| 전력 소모량 (최대) | 17 와트 |
| 저전력 모드 | < 2.0 와트 |
| 공급 전압 | 3.3V ±5% |
| 작동용 온도 | 0°C ~ +70°C |
| 레이저 안전 클래스 | 1M급 |
| 호환성 있는 플랫폼 | NVIDIA 퀀텀-2, 스펙트럼-4 스위치 (mq9700 시리즈) |
- 비교할 수 없는 항구 밀도:단일 포트 트랜시버에 비해 스위치 체스 당 효과적인 400G 포트 수를 두 배로 늘려 우수한 CapEx 및 랙 공간 효율성을 제공합니다.
- 프로토콜 민첩성:단일 SKU는 인피니밴드 및 이더넷 환경을 모두 서비스하며 재고를 단순화하고 미래 유연성을 제공합니다.
- 지능형 전력 관리:200G 링크를 위한 스플리터 케이블과 함께 사용할 때 자동으로 8W에서 5.5W로 전력을 줄이기 위해 최전선 네트워크 카드를 신호하여 전체 시스템 에너지 사용을 최적화합니다.
- NVIDIA 끝에서 끝까지 최적화:NVIDIA의 생태계 내에서 엄격하게 테스트 및 검증, 보장된 성능과 신뢰성을 보장
- 개선된 냉각 설계:핀드 톱 셸은 고밀도, 공기 냉각 스위치 환경에서 최적의 열 성능을 위해 특별히 설계되었습니다.
우리 회사의 10 년의 경험과 강력한 기술 팀에 의해 지원, 우리는이 및 다른 프리미엄 네트워크 카드 솔루션에 대한 포괄적인 지원을 제공합니다:
- 보증:표준 제조사 보증 적용 됩니다. 확장 지원 옵션 사용 가능
- 사용 가능:대용량 주문을 지원하기 위해 선적 준비된 재고와 함께 재고
- 기술 지원:24/7 고객 상담 및 판매 후 기술 지원
- 통합 서비스:NVIDIA 및 멀티 벤더 네트워크 환경에서 배포에 대한 전문가 지침
- 글로벌 물류:정확한 배송 추적과 함께 신뢰할 수 있는 운송
호환성:호스트 스위치 호환성 (예: mq9700 시리즈) 를 확인합니다. NVIDIA가 권장하는 OSFP 케이지에서만 사용하세요.
섬유 종류:OM3 또는 OM4 멀티모드 섬유를 사용하십시오. 직접 트랜시버-트랜시버 링크를 위해 B 타입 크로스오버 케이블을 사용하여 섬유 극성이 올바르는지 확인하십시오.
처리:항상 연결되지 않은 경우 광적 포트에 보호 먼지 모자를 보관하십시오. 연결 고리의 주요 원인인 오염을 방지하기 위해 삽입하기 전에 승인 된 도구로 MPO 커넥터를 청소하십시오.취급 중에 ESD (전도 정전적 방출) 주의 사항을 준수하십시오..
환경:지정된 케이스 온도 범위 (0°C ~ 70°C) 내에서 작동합니다. 핀드 톱 버전의 스위치에 적절한 공기 흐름을 보장합니다.
레이저 안전:이것은 1M급 레이저 제품입니다. 열린 광학 개열로 쳐다보지 마십시오.
전력 순서:모듈은 핫 플러그 가능하지만 손상을 피하기 위해 호스트 시스템 전력 및 지면이 사양을 충족하는지 확인합니다.
